STM32F103（正点原子精英版），ESP8266-01S接入机智云教程

本文链接：https://blog.youkuaiyun.com/fieldsag/article/details/132066950

本文详细介绍了如何利用STM32F103与机智云集成，创建MCU代码包，包括设置布尔型按键和温湿度传感器，移植和修改代码，以及固件更新教程。教程还包括了硬件连接和机智云APP的连接步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

概要
机智云创建产品生成MCU代码包
下载MCU代码包移植到库版本例程
修改移植后的代码错误问题
编写初始化程序

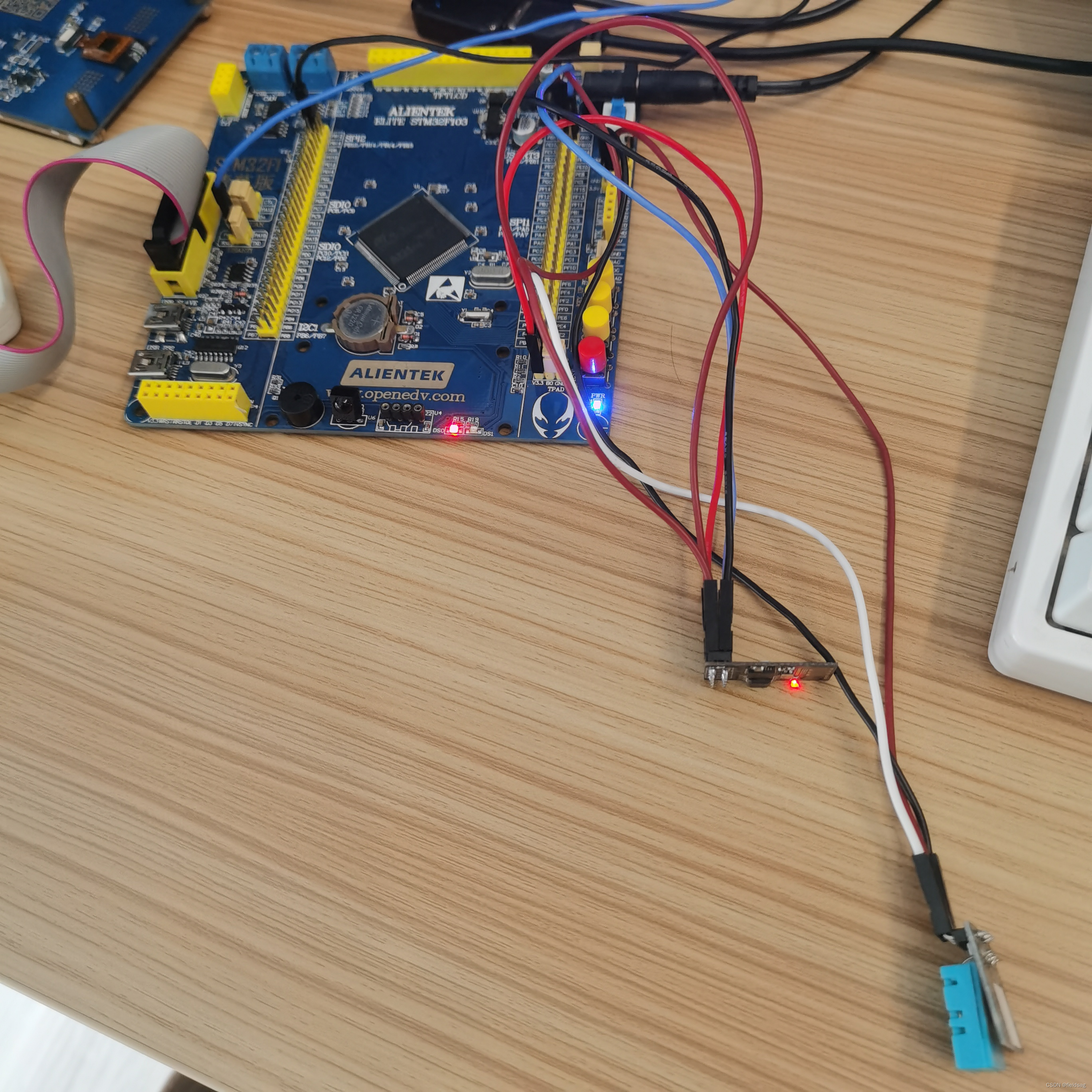

硬件连接

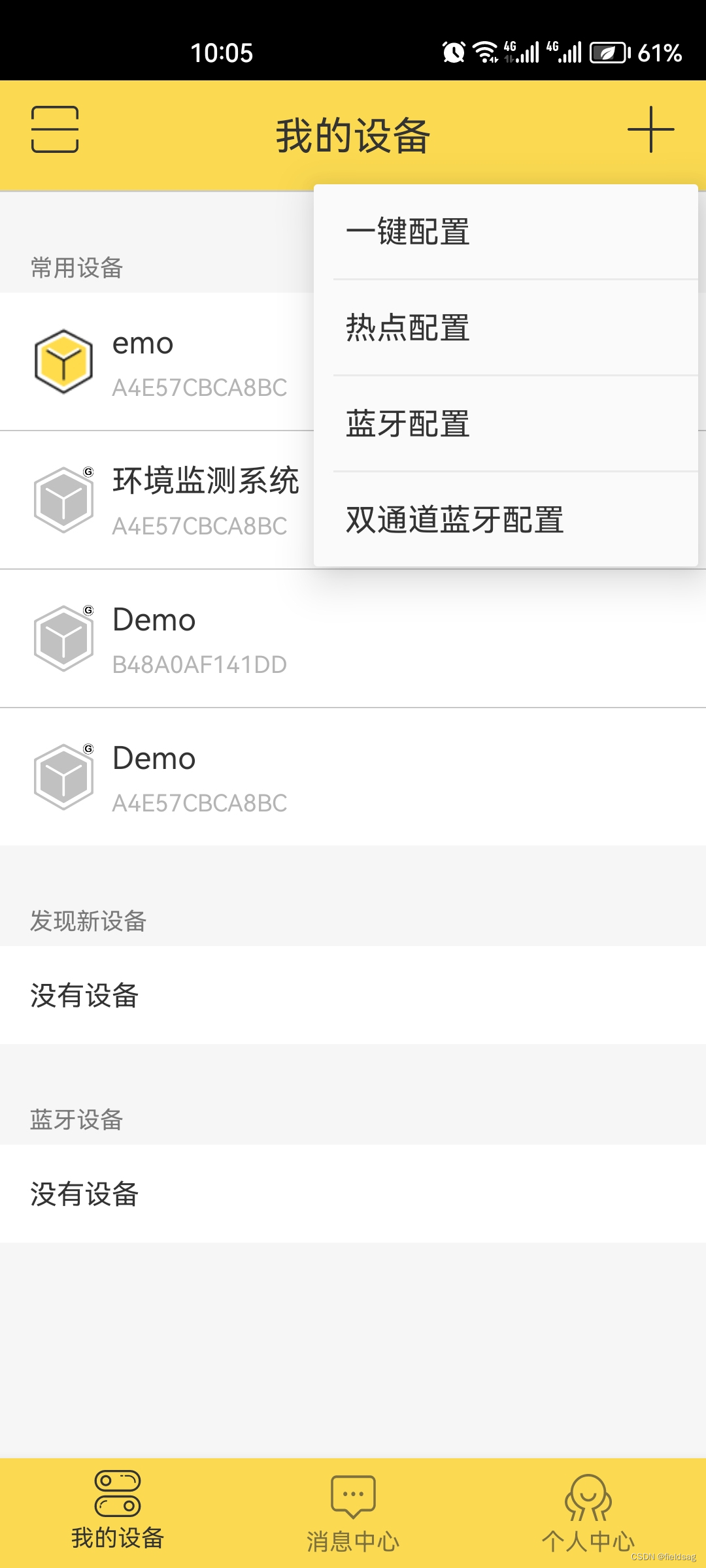

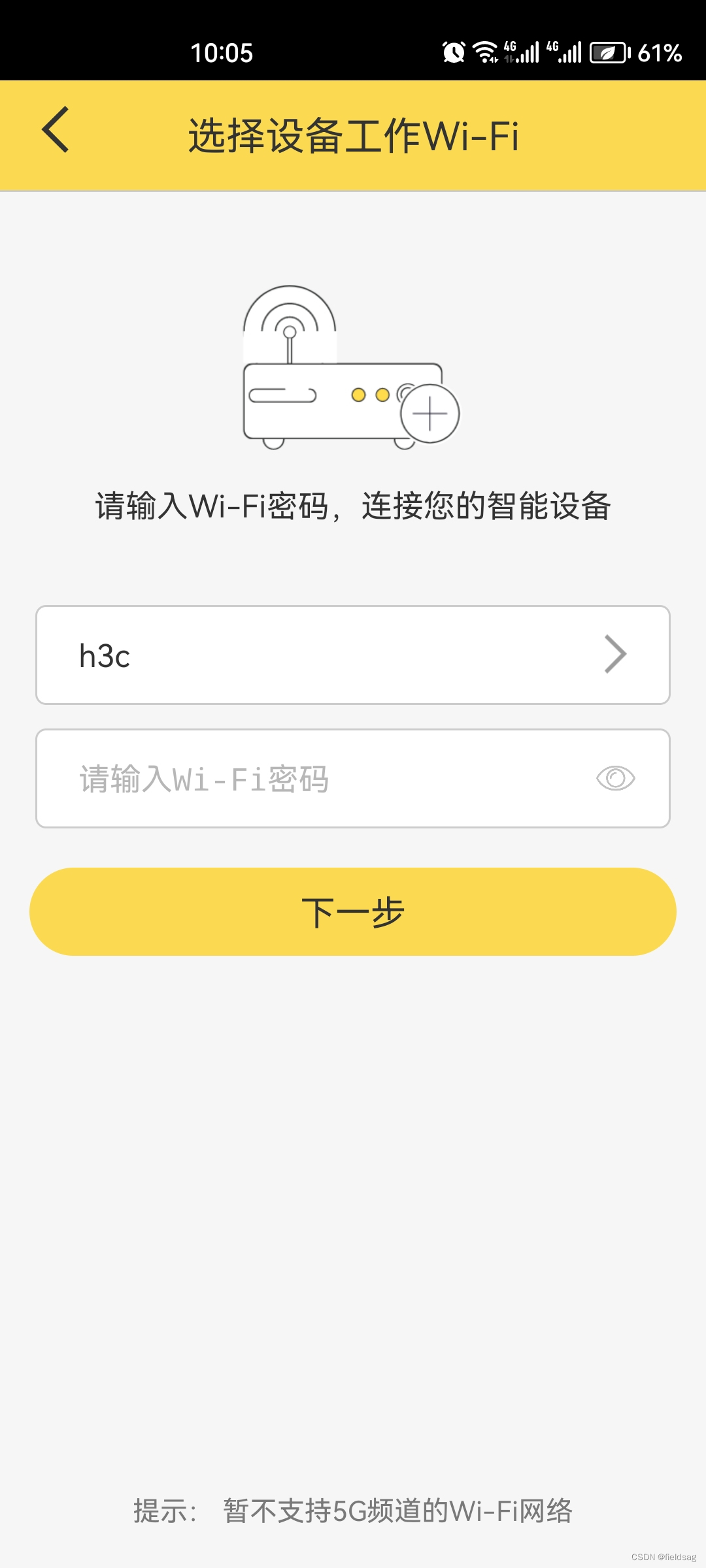

机智云APP连
小结

概要

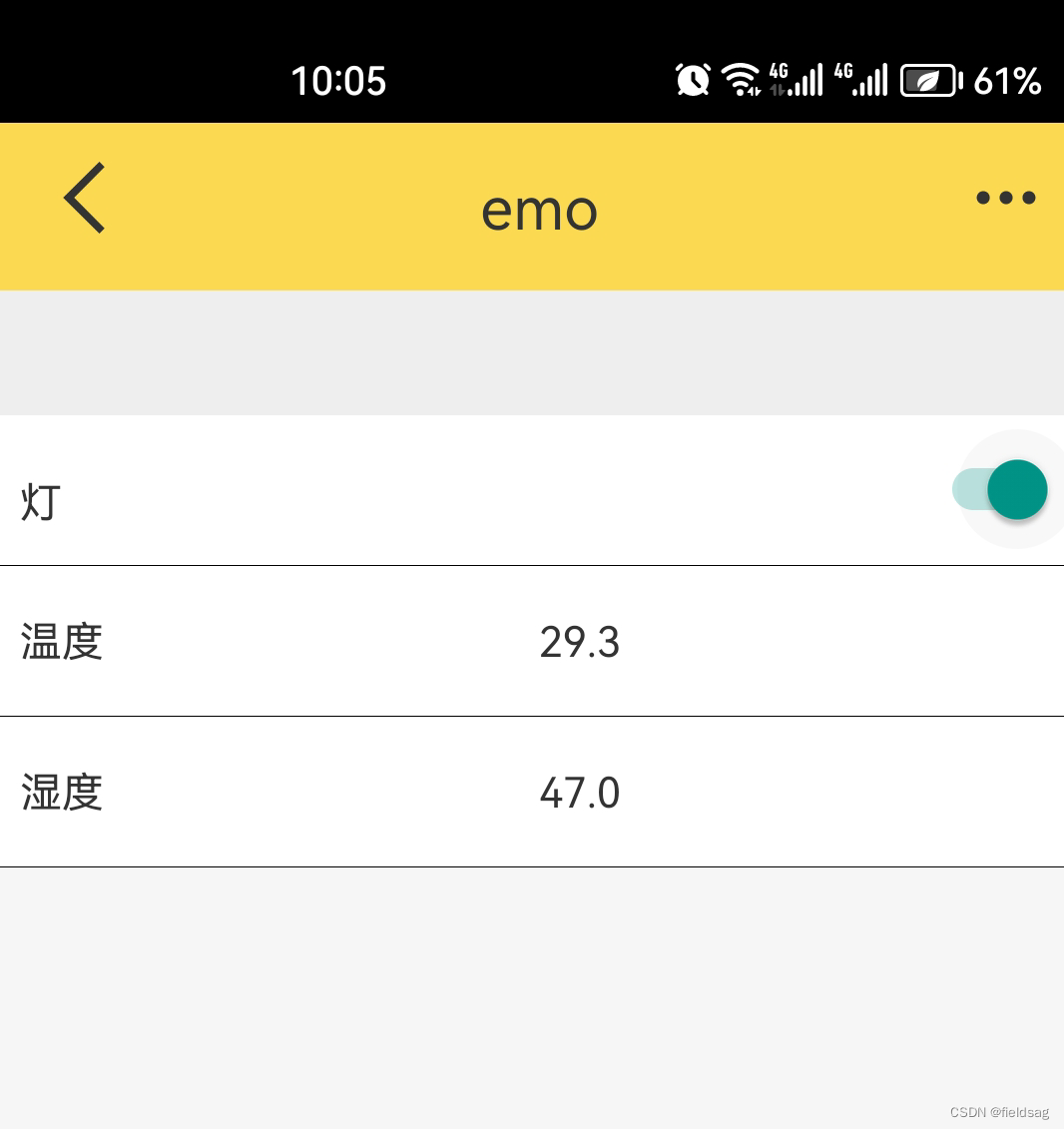

本文利用STM32F103接入机智云（控制LED、获取温湿度简单例程）

ESP8266-01S波特率为9600，初始波特率一般为115200

例程链接：https://pan.baidu.com/s/1WtHkS7tvOUMsgr4DmYfG4w
提取码：zk9i

固件更新教程：ESP8266_01S机智云烧录esp8266固件步骤_fieldsag的博客-优快云博客

机智云创建产品生成MCU代码包

开发者中心：机智云开发者中心

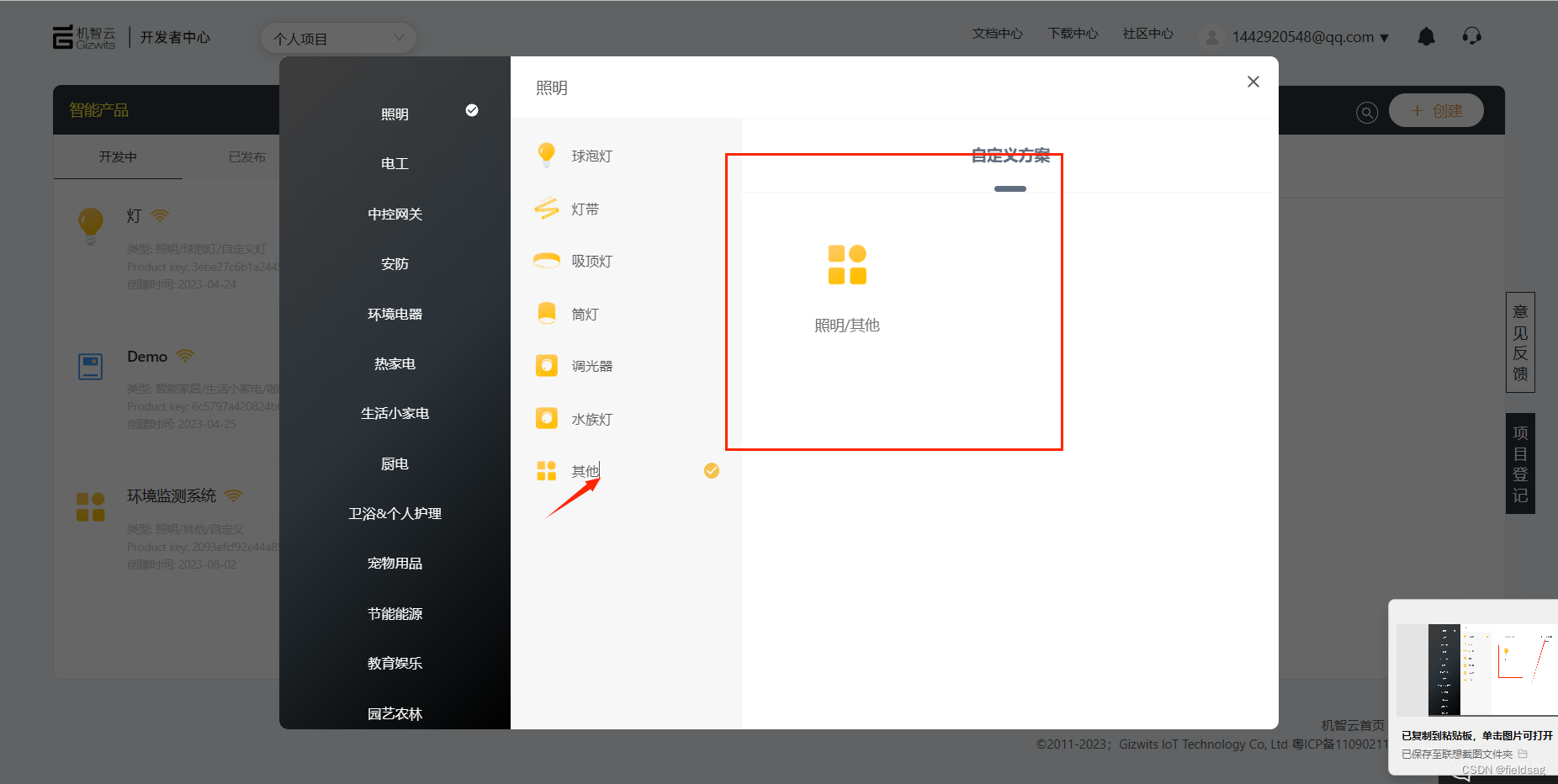

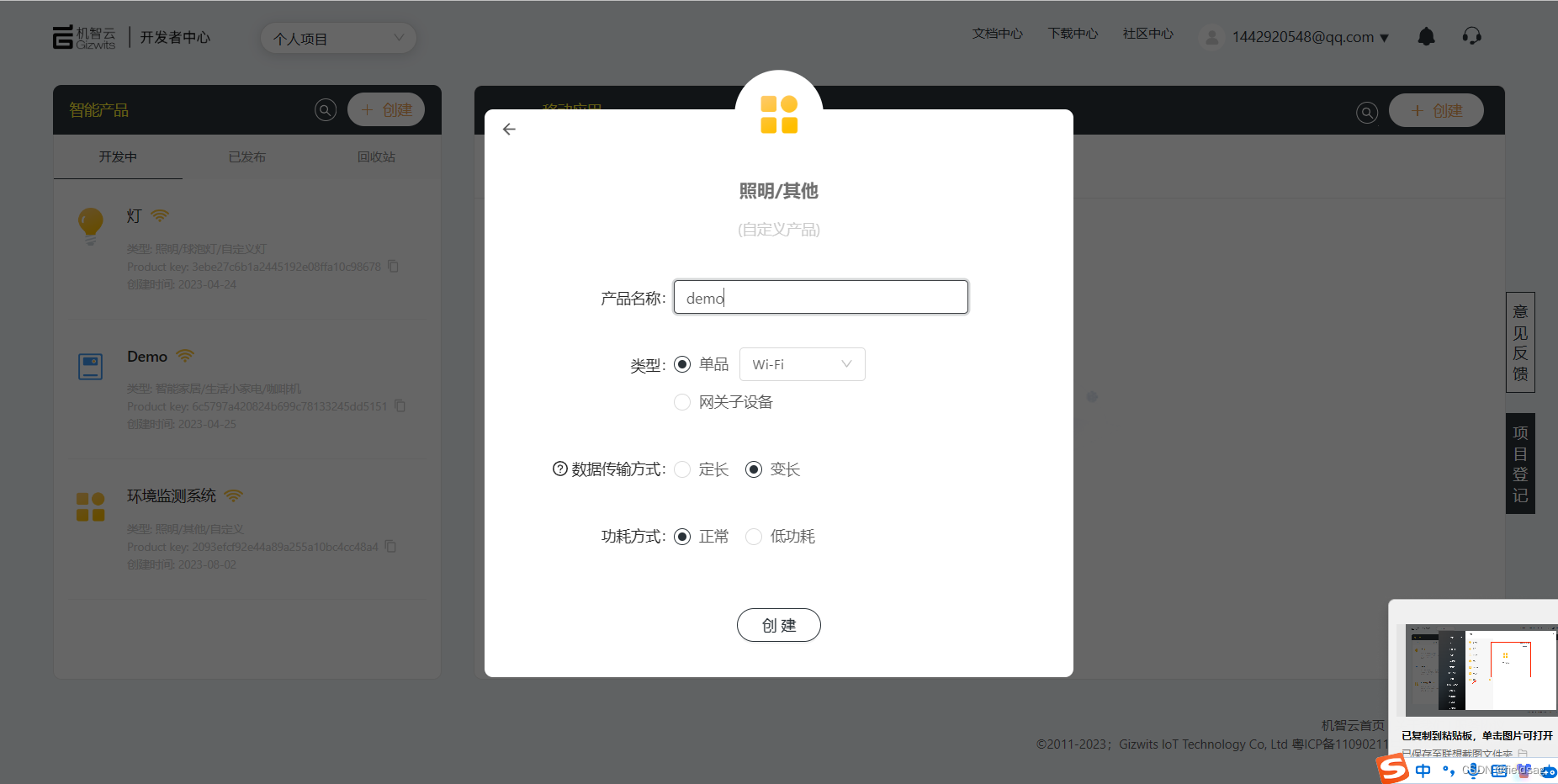

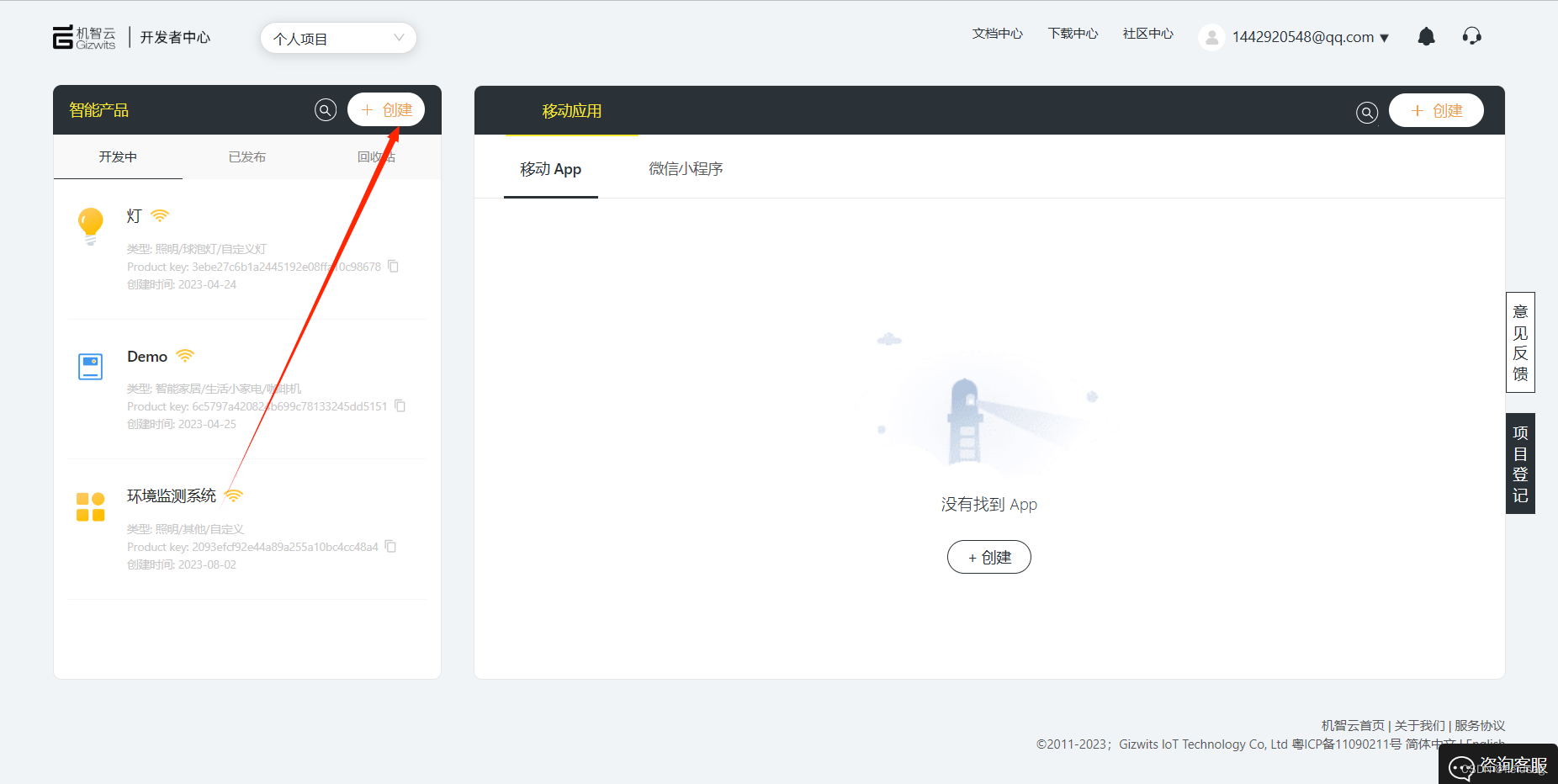

创建一个新的项目

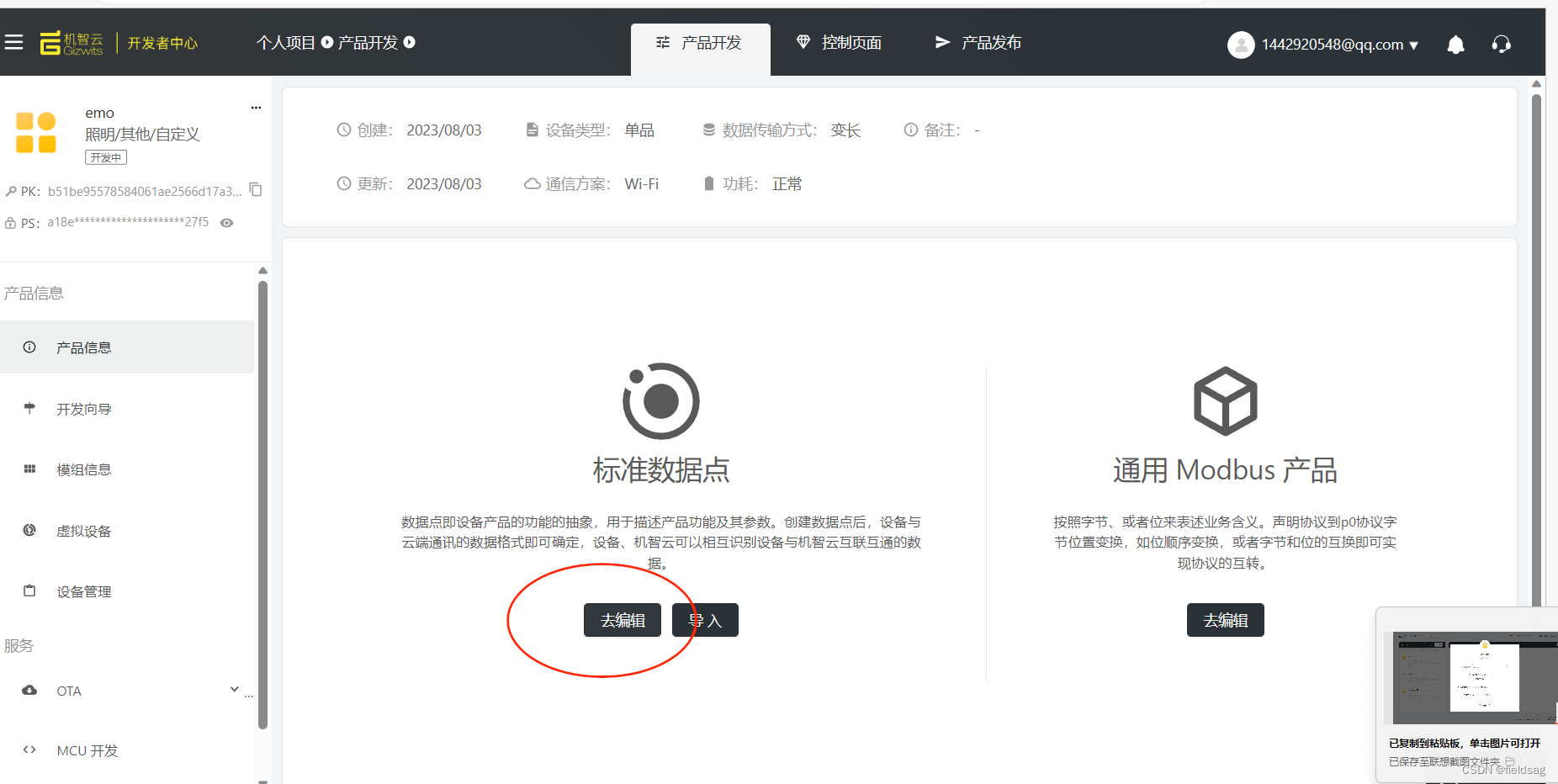

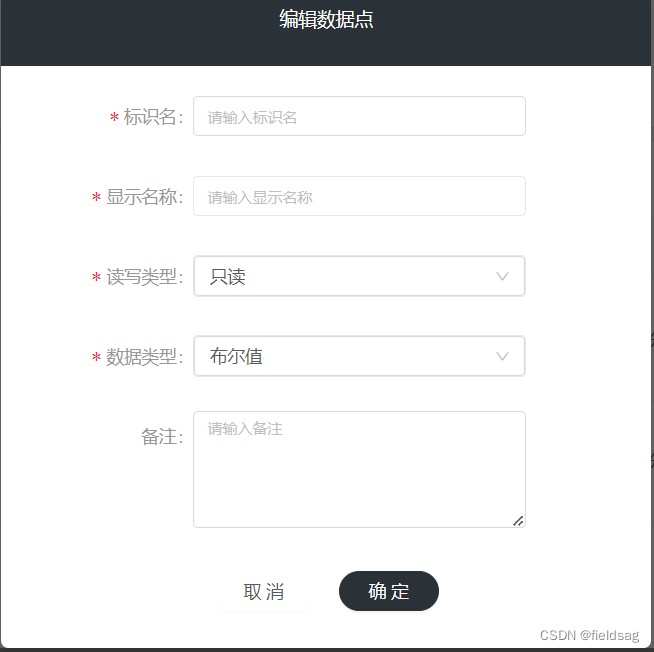

点击编辑新建数据点

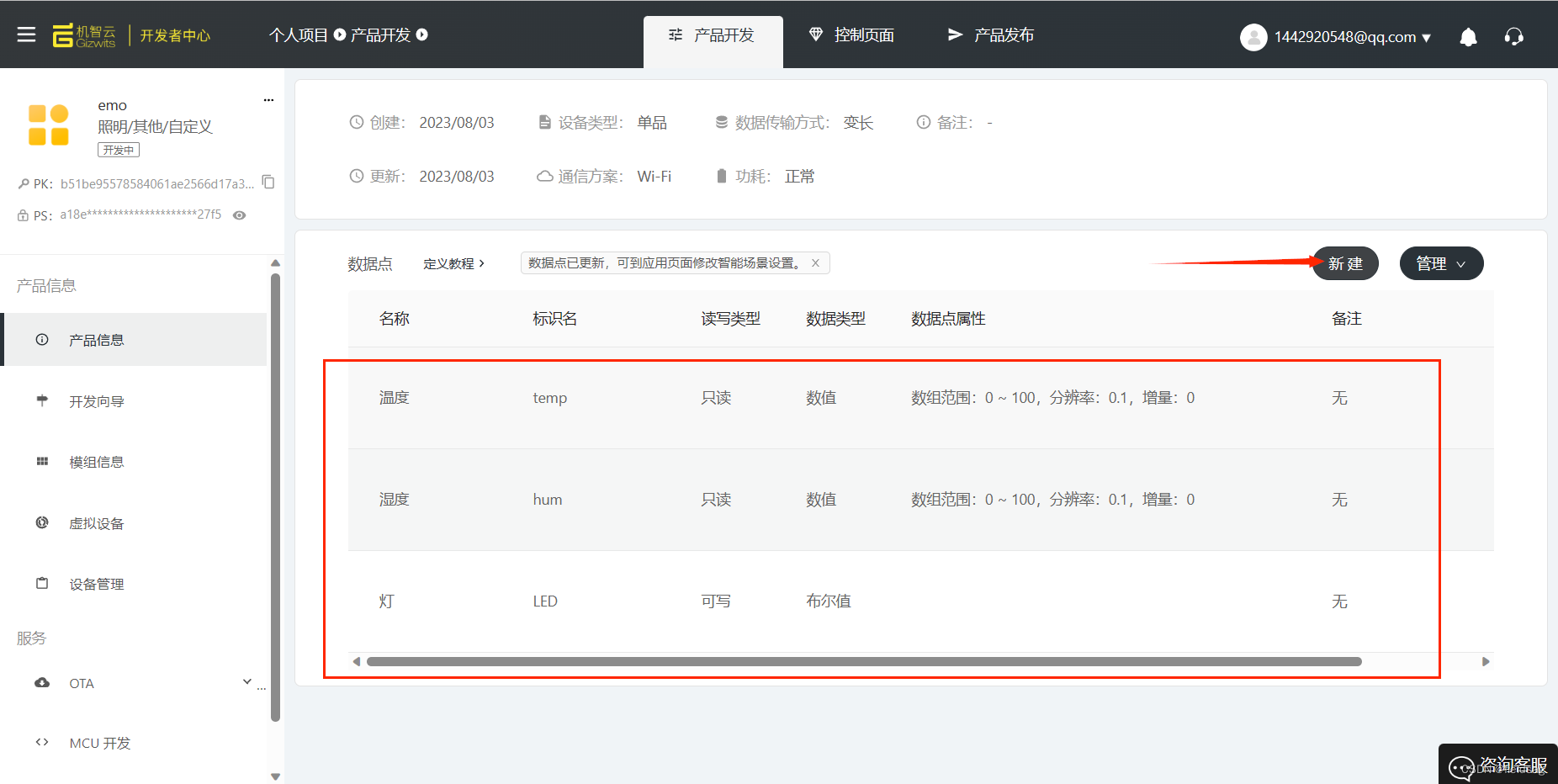

新建一个布尔型按键（可写），和两个数值型温湿度

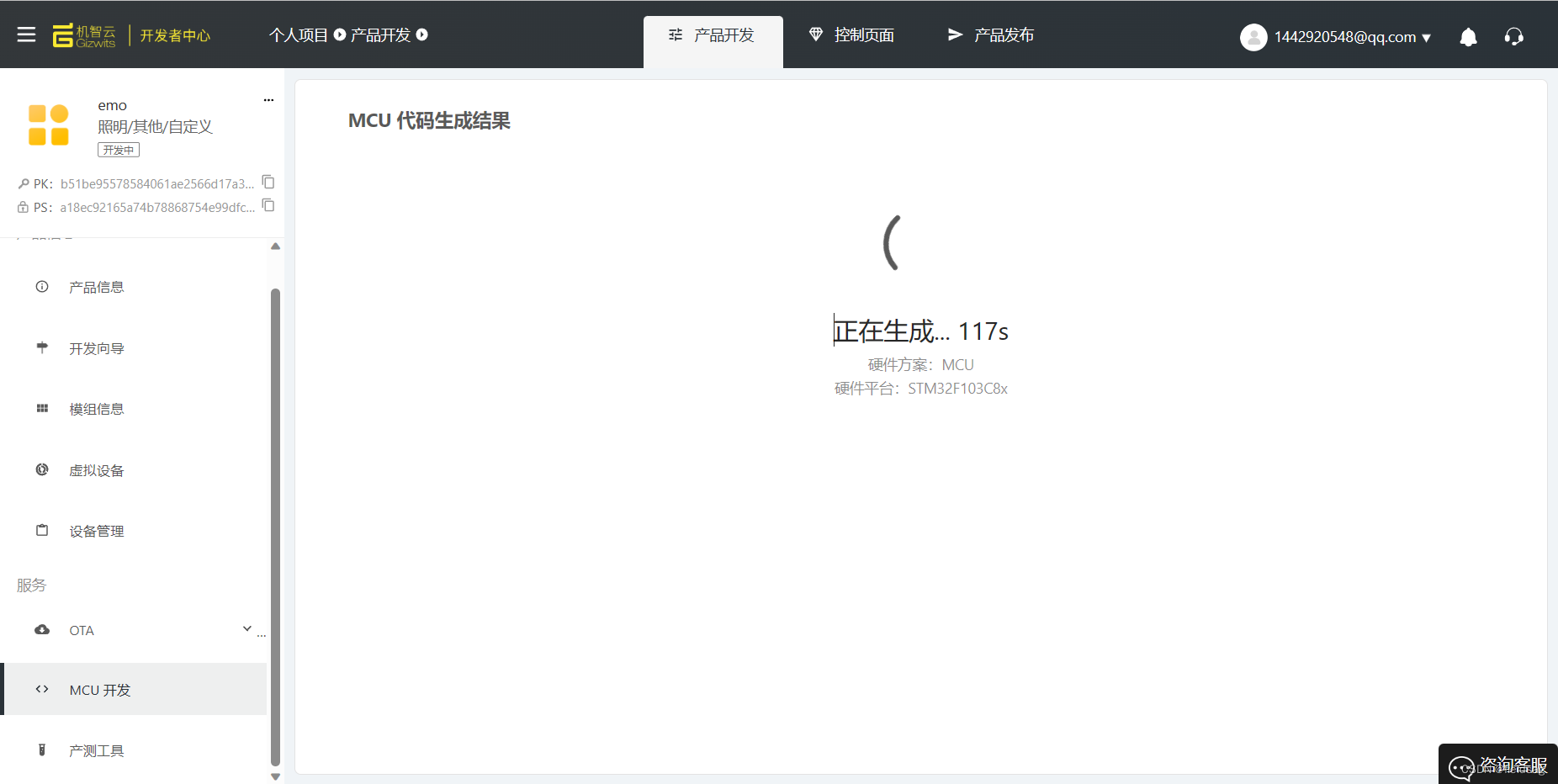

新建完成后生成代码包

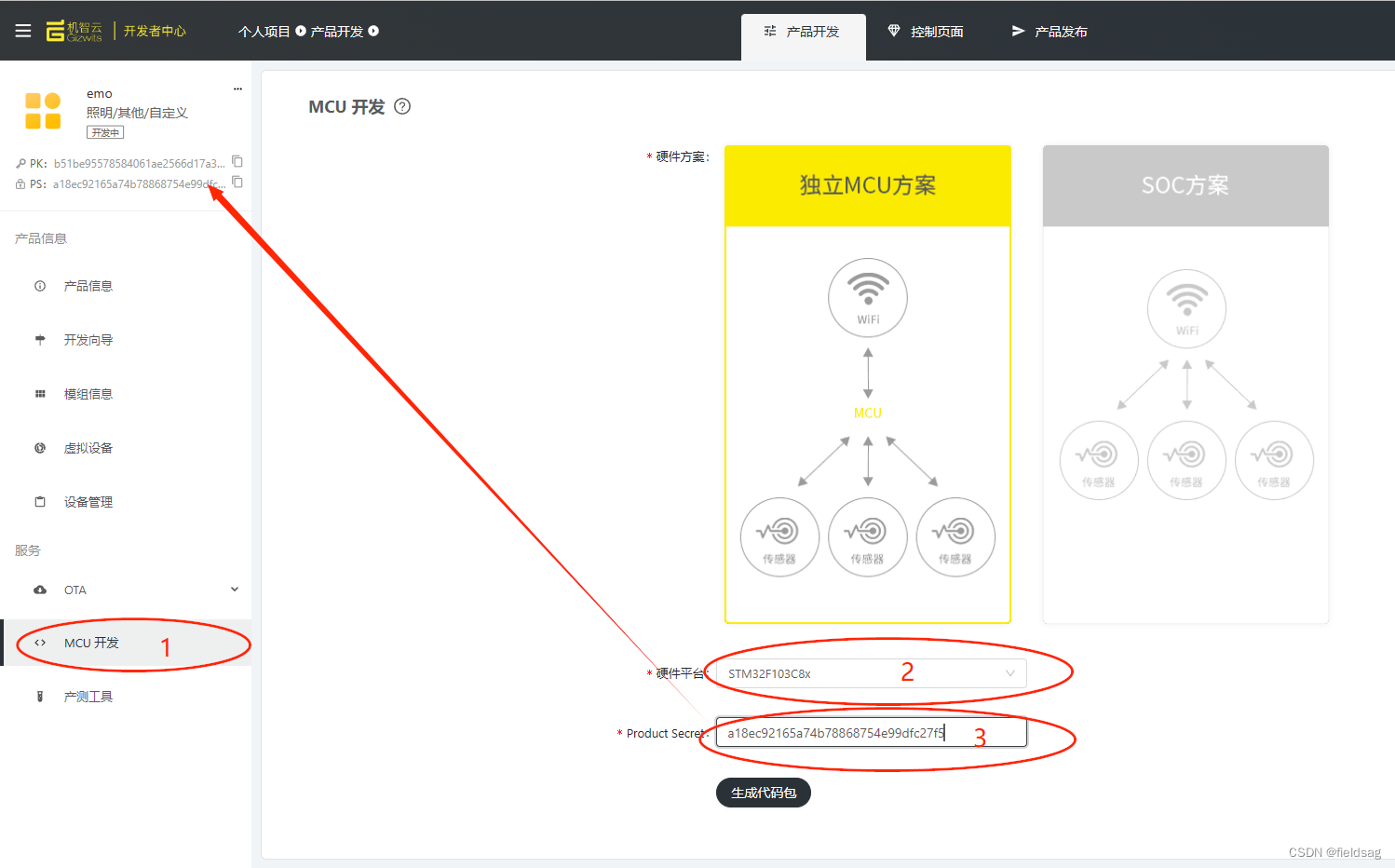

1、选择MUC开发界面，选择独立方案

2、选择硬件平台（STM32F103C8x）

3、输入自己的PS，生成代码包后

下载MCU代码包移植到库版本例程

需要自己准备一个库函数的代码，要有两个串口和一个定时，如果没有准备可以到文章后面下载移植好的示例

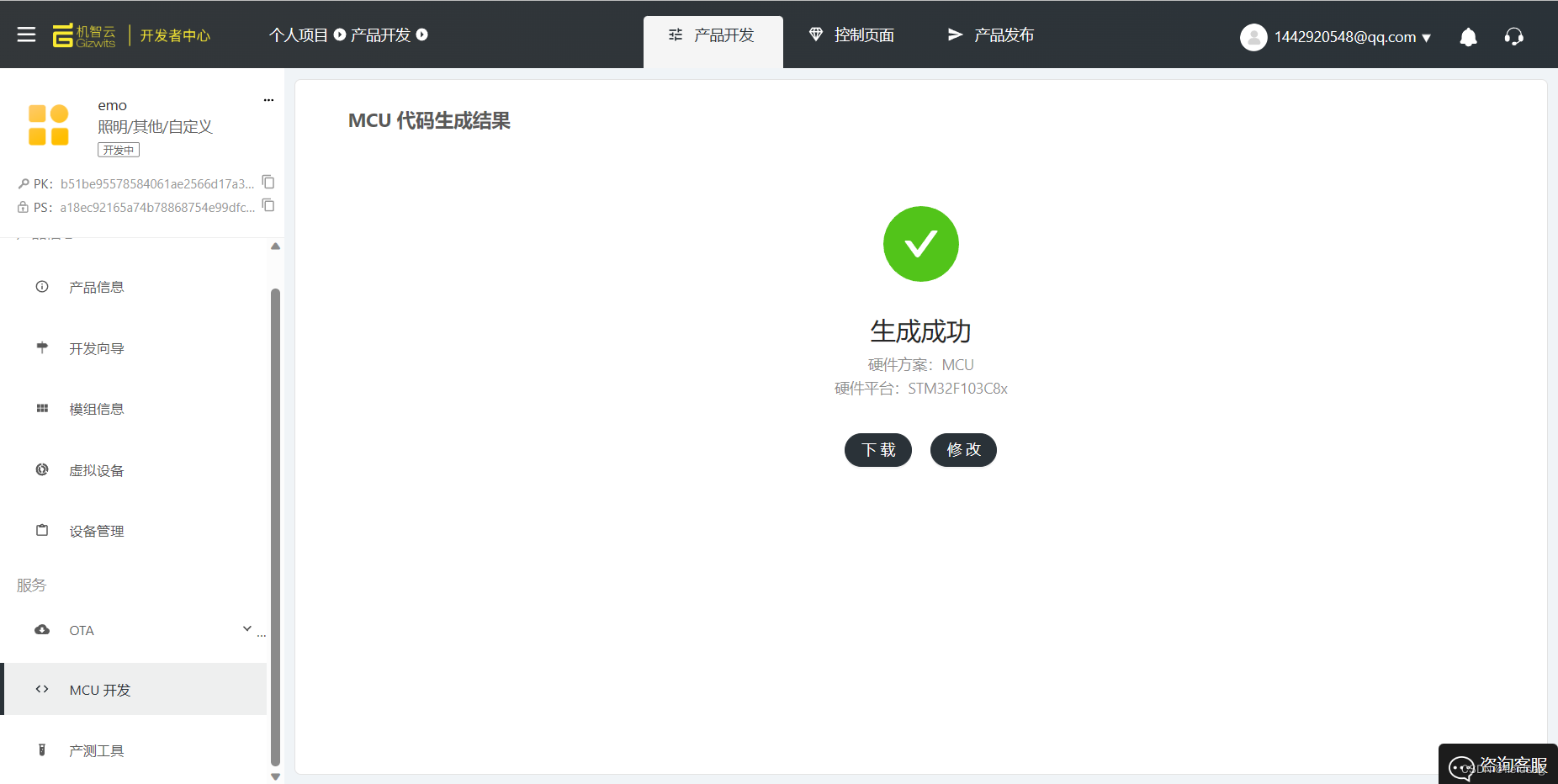

生成代码包后下载

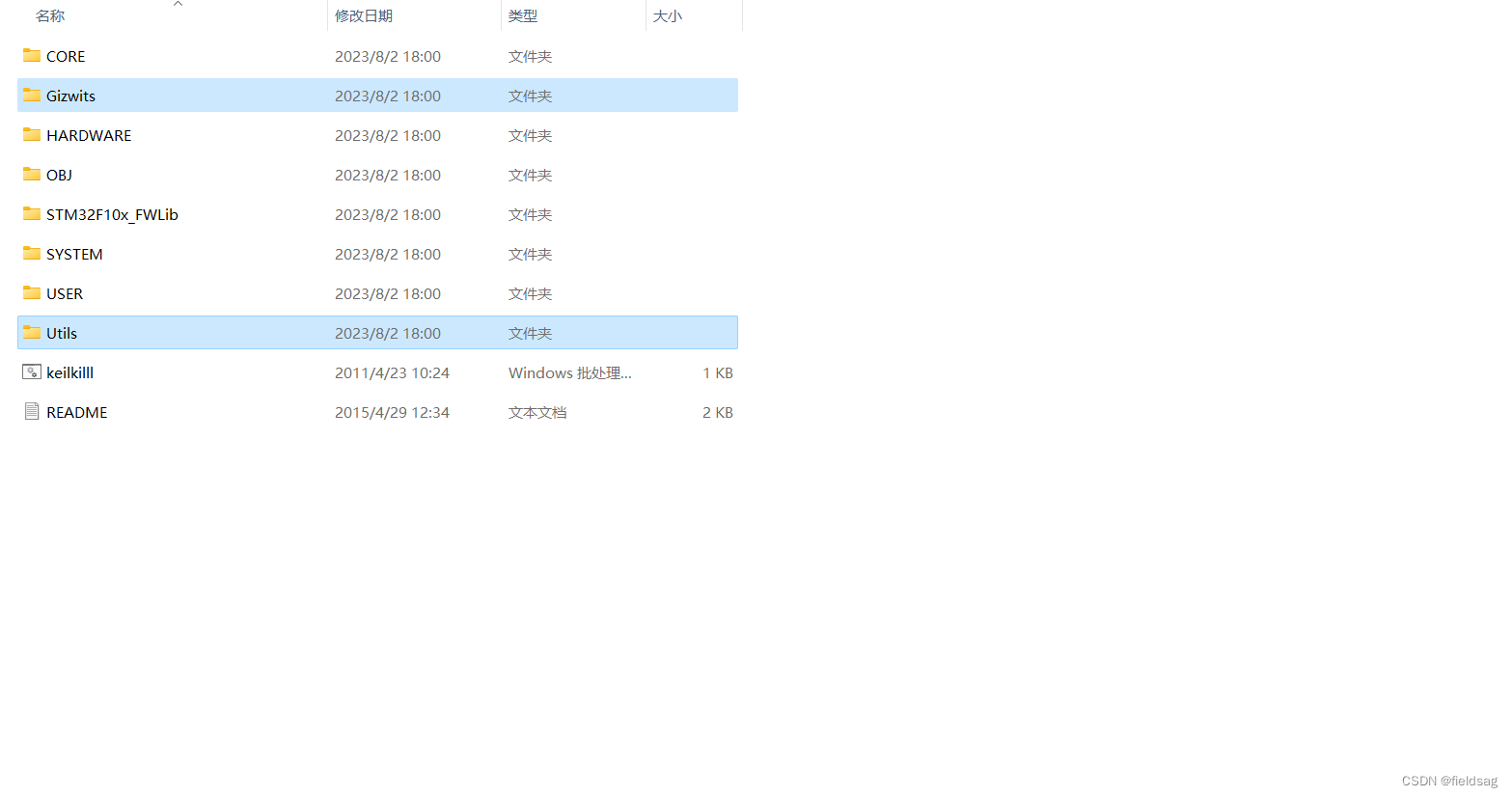

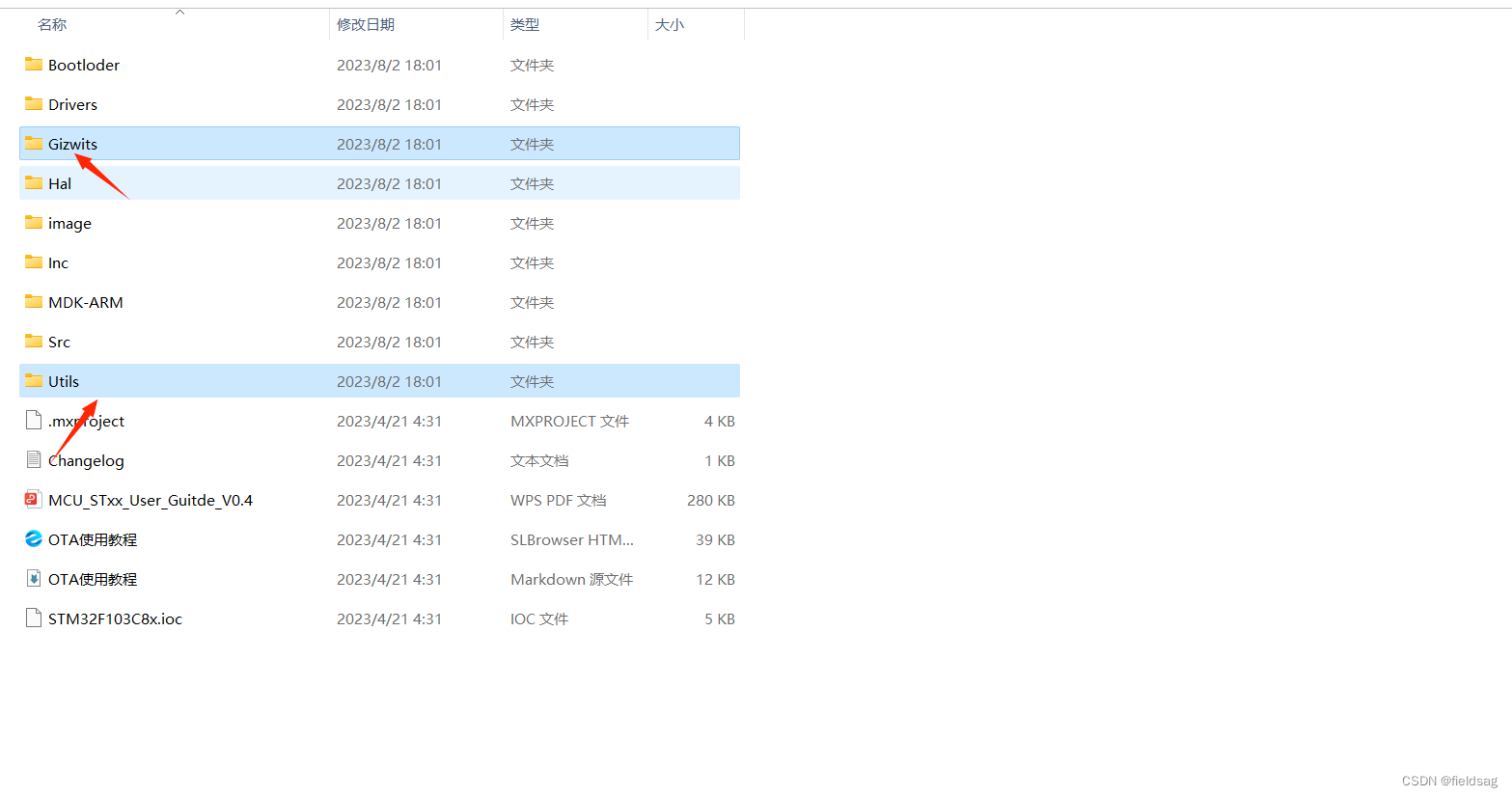

下载代码包，解压后，压缩包内包含以下文件，我们只使用Gizwits和Utils两个文件夹，并复制

粘贴到我们准备好了库函数版本，后面我会上传自己成功的版本大家可以下载参考

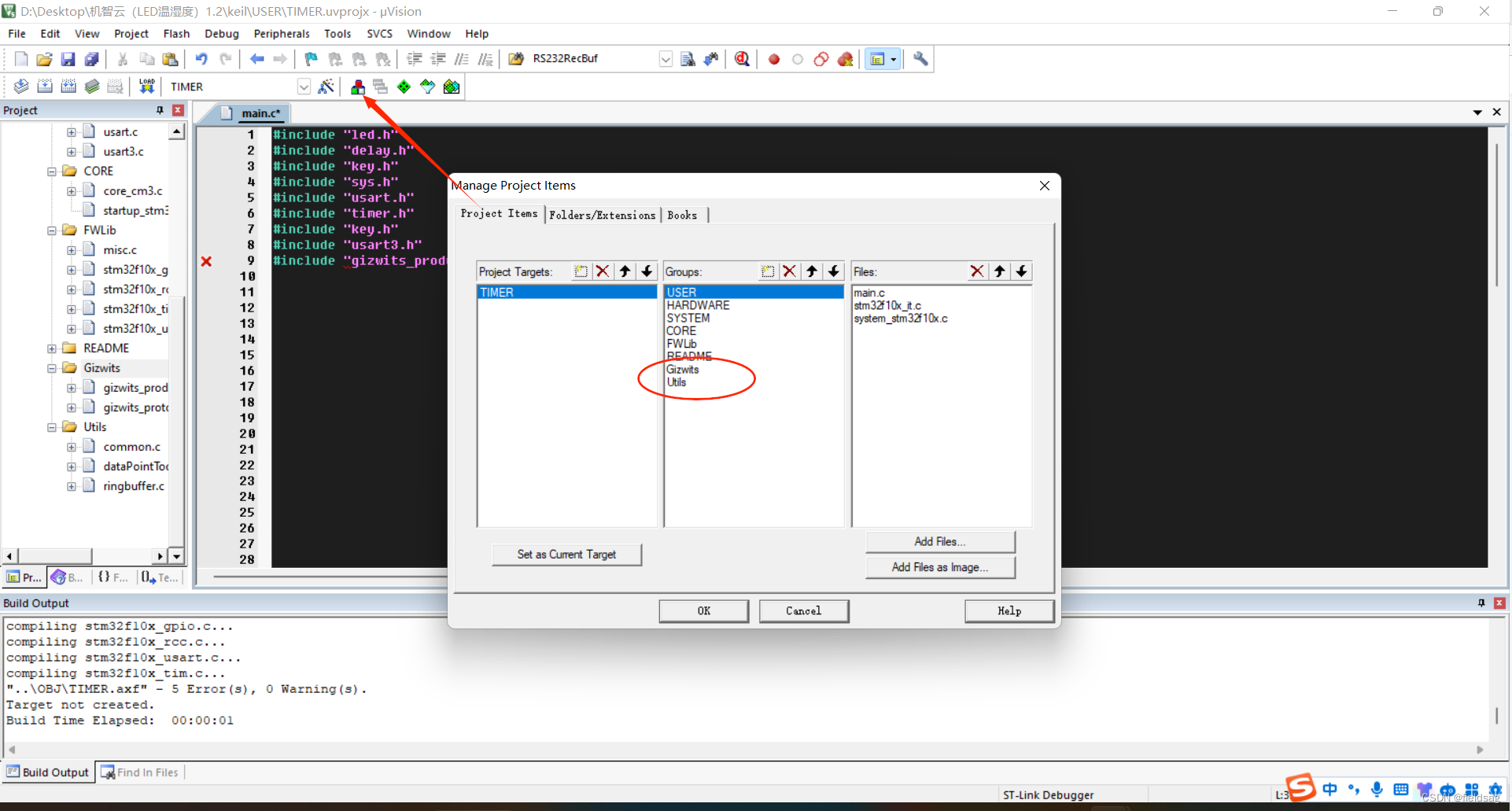

打开程序，添加两个函数文件

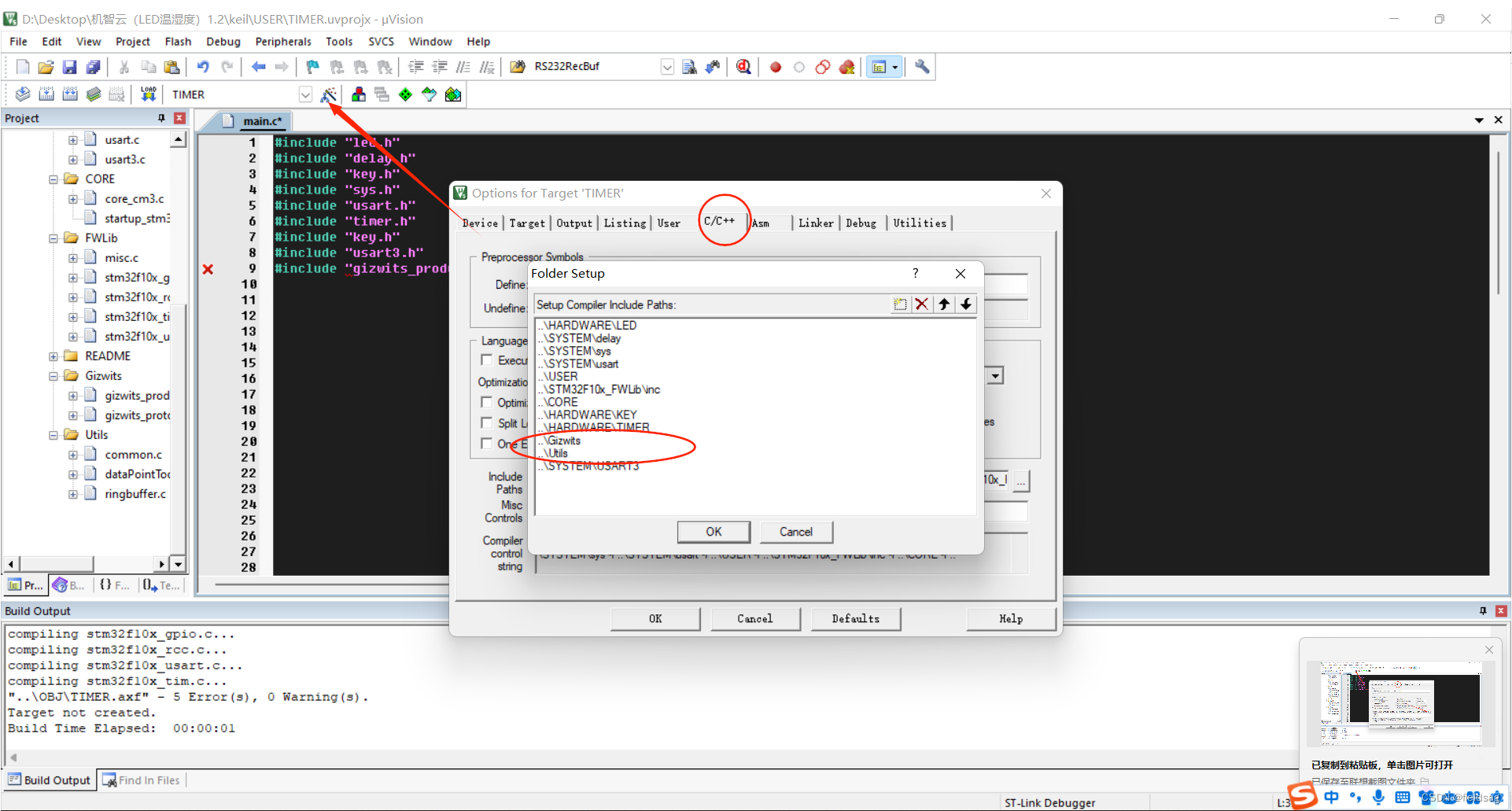

添加函数包含路径

修改移植后的代码错误问题

因为机智云下载的代码包使用的是HAL库版本，我们使用的是库版本，下面我将一步步演示修改步骤

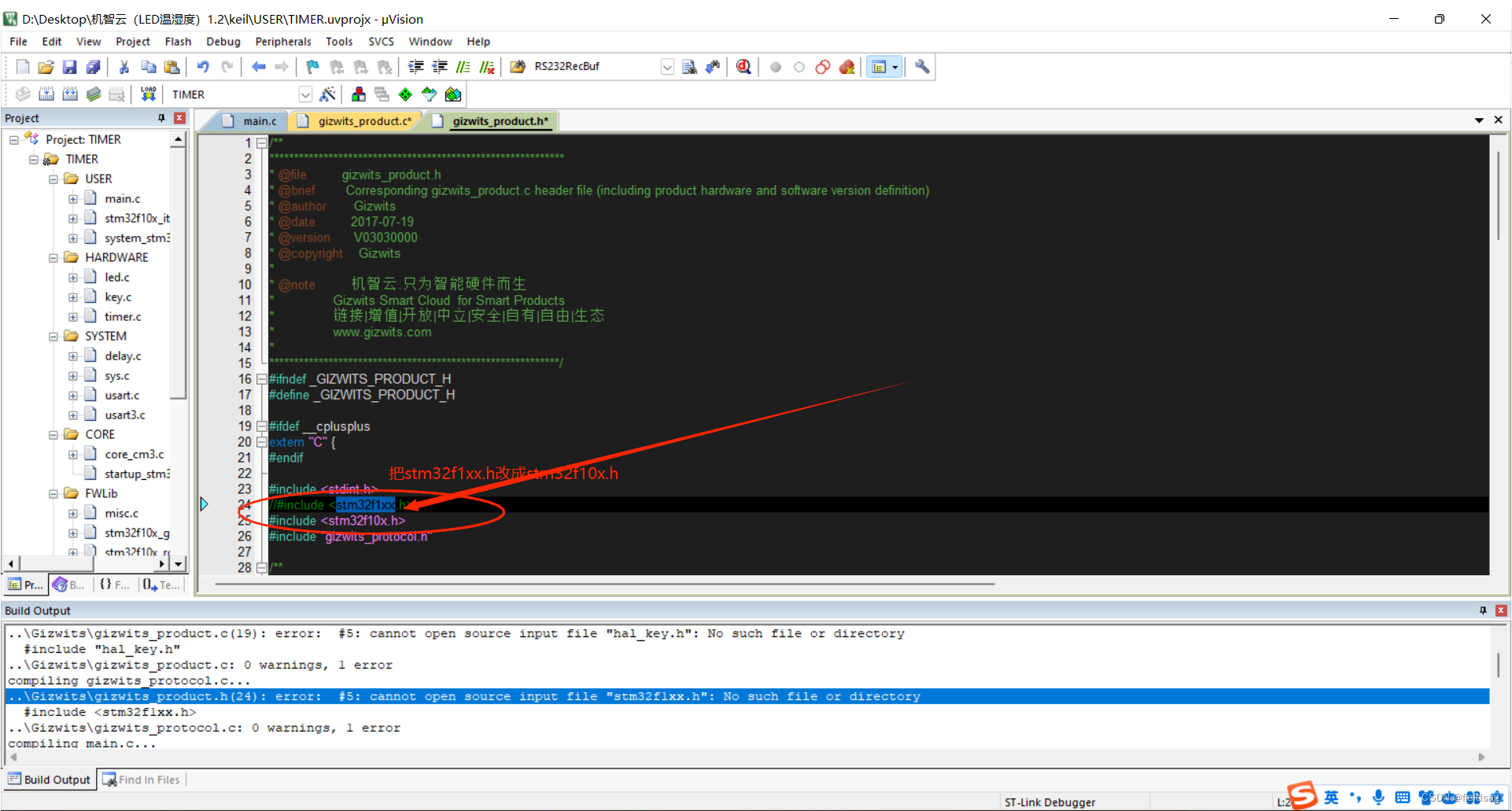

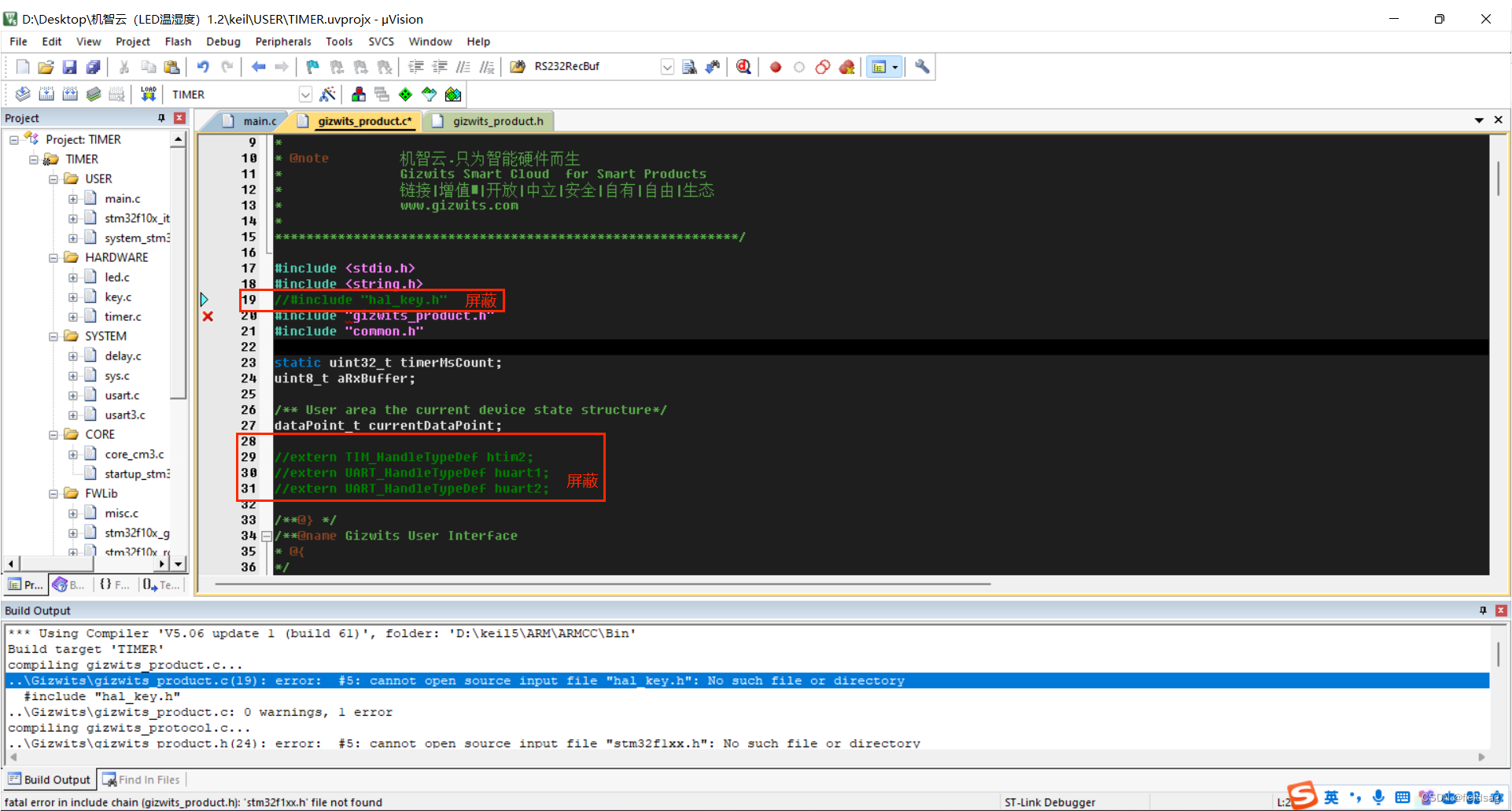

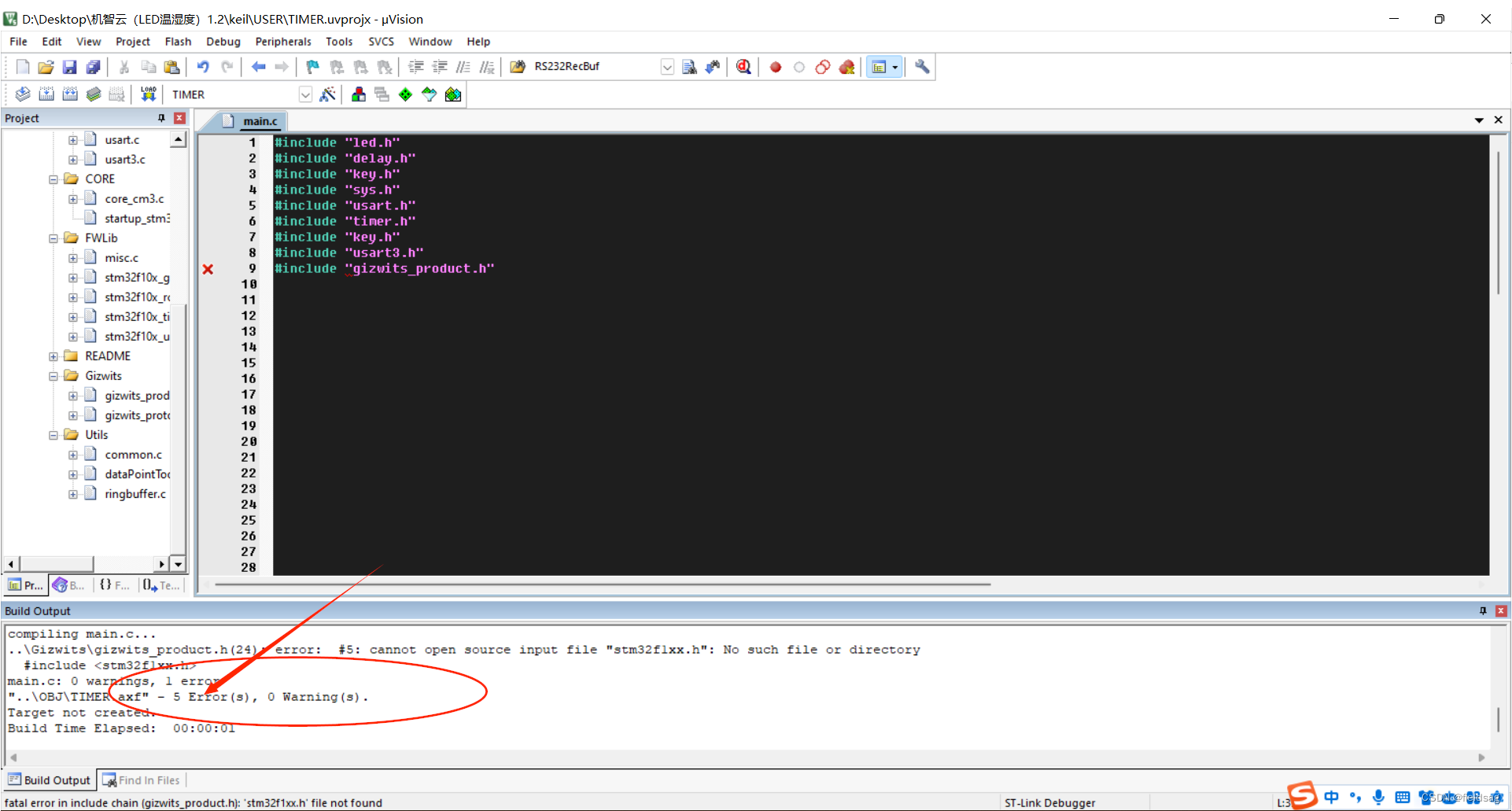

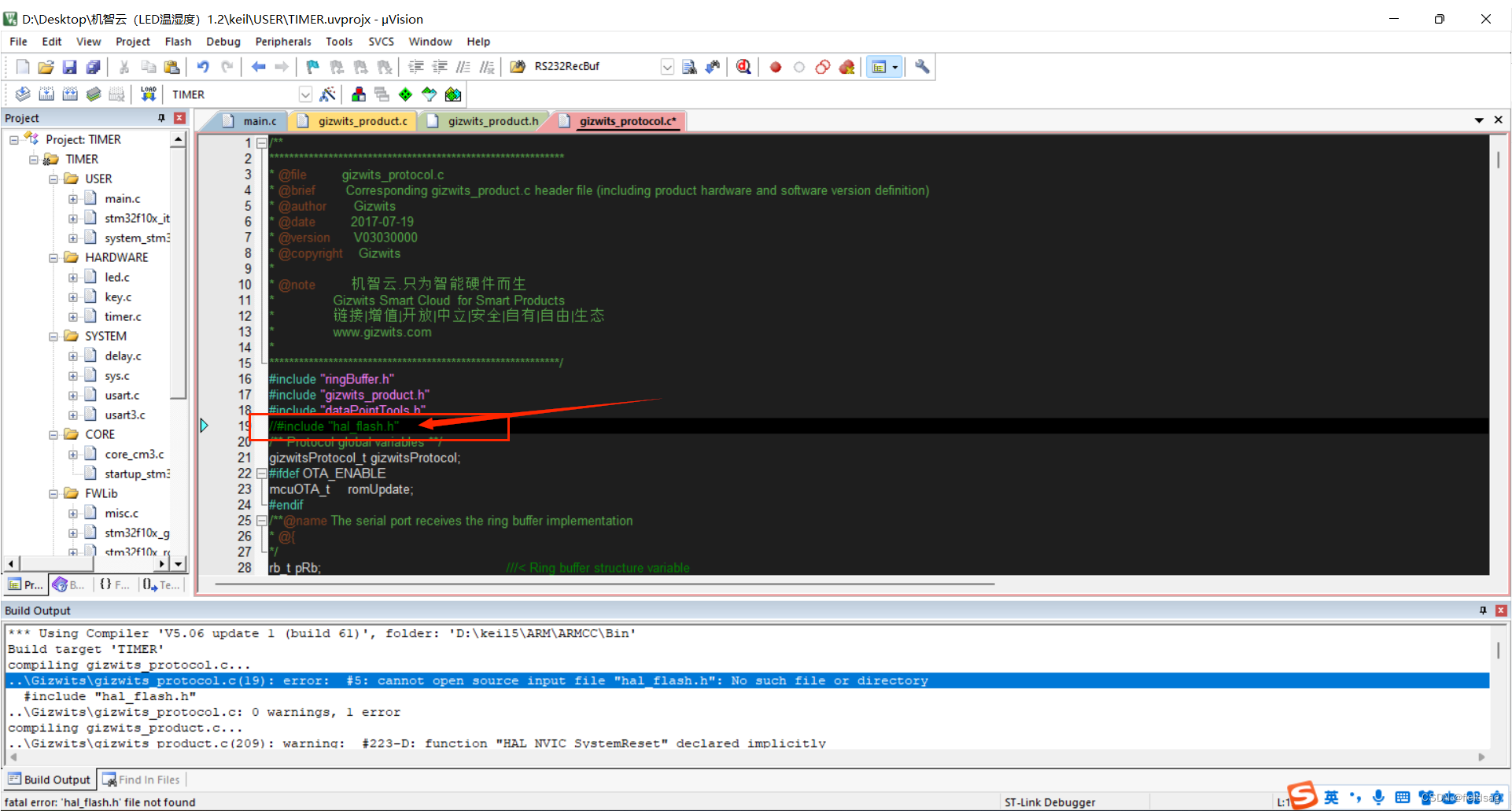

第一个错误是找不到hal_kay.h函数我们屏蔽就行

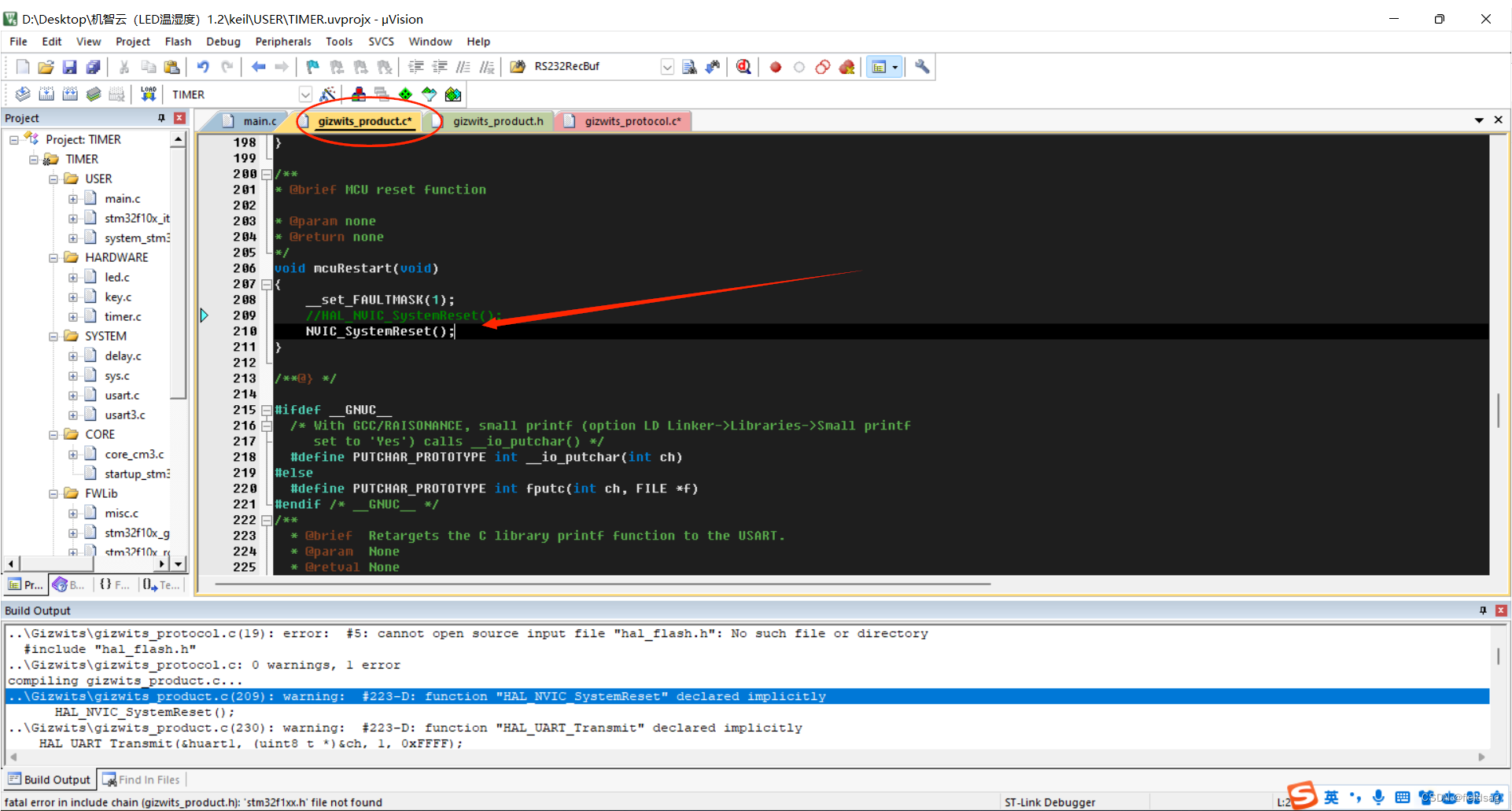

第二个问题

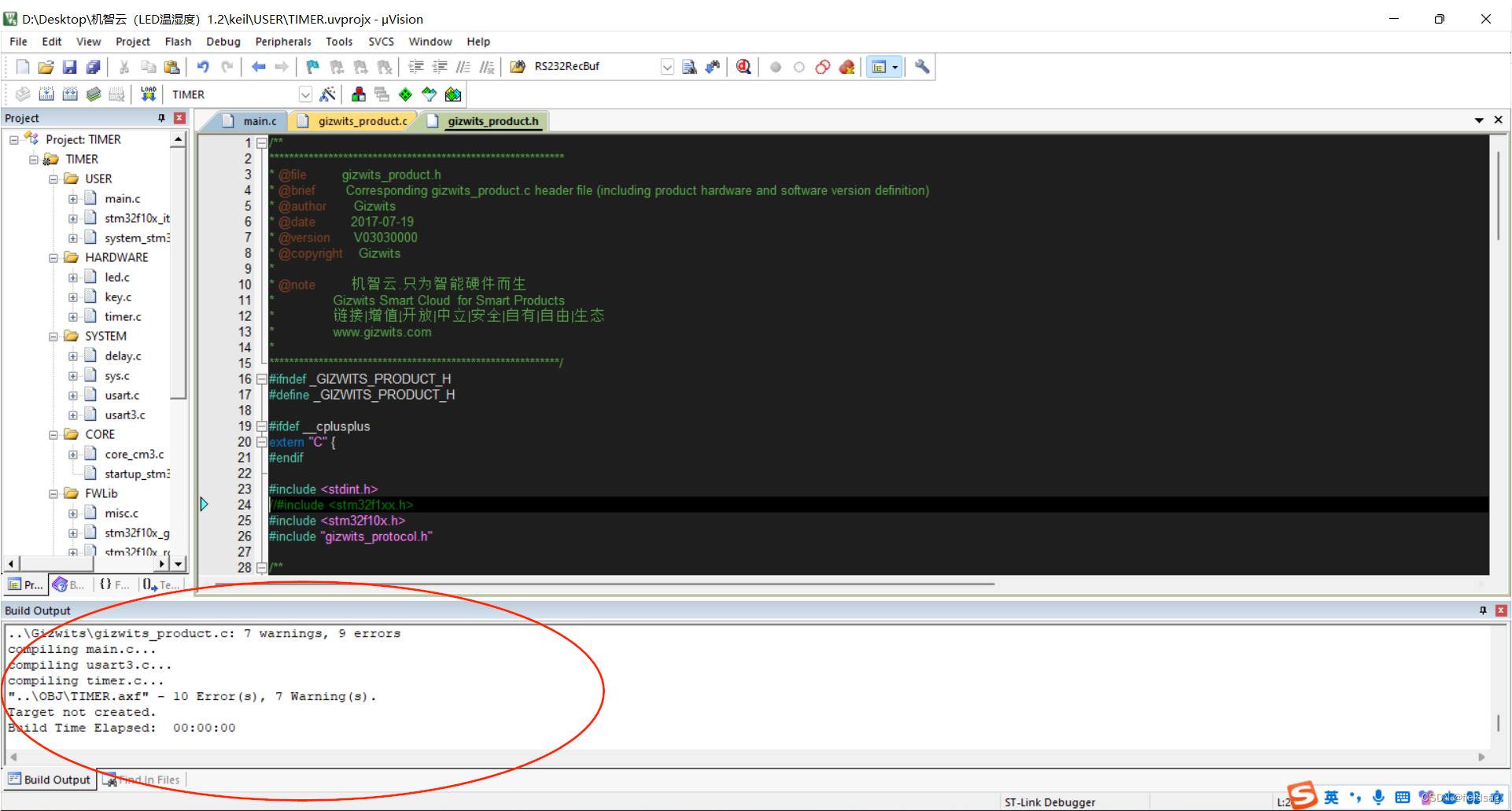

修改后重新编译看到还是有很多错误，还需要屏蔽掉一写库函数

下面都是要修改或者屏蔽的函数！！！！！

修改！！！！

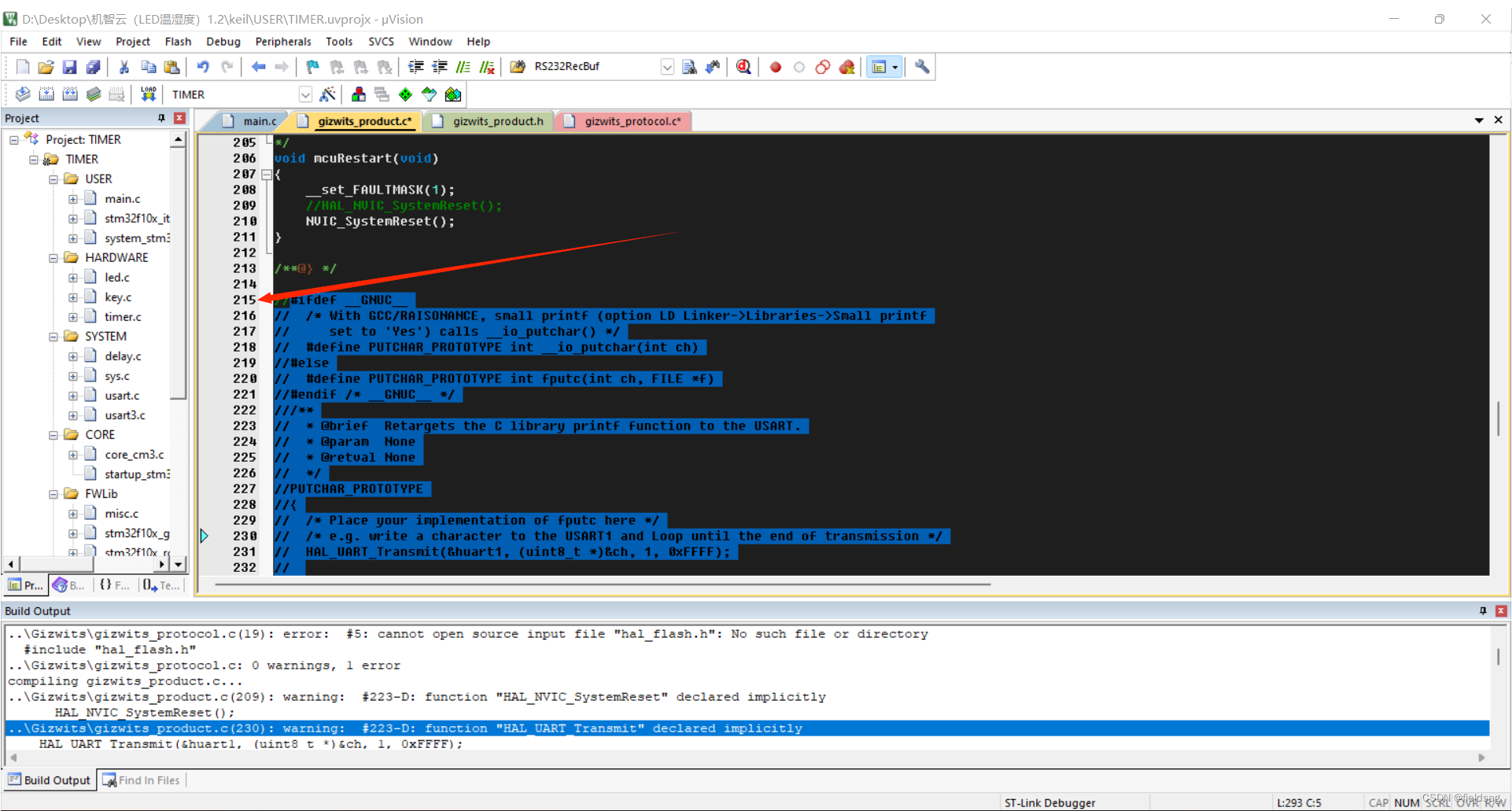

从215行开始屏蔽到最后一个函数的开头

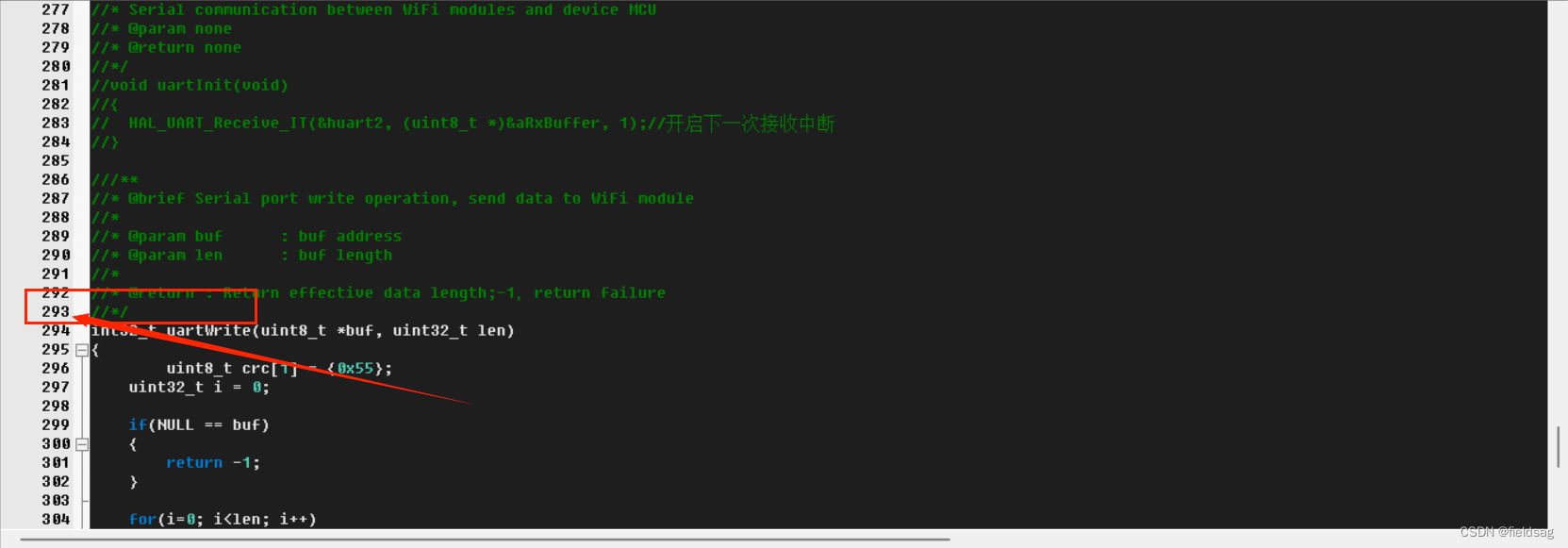

屏蔽尾部

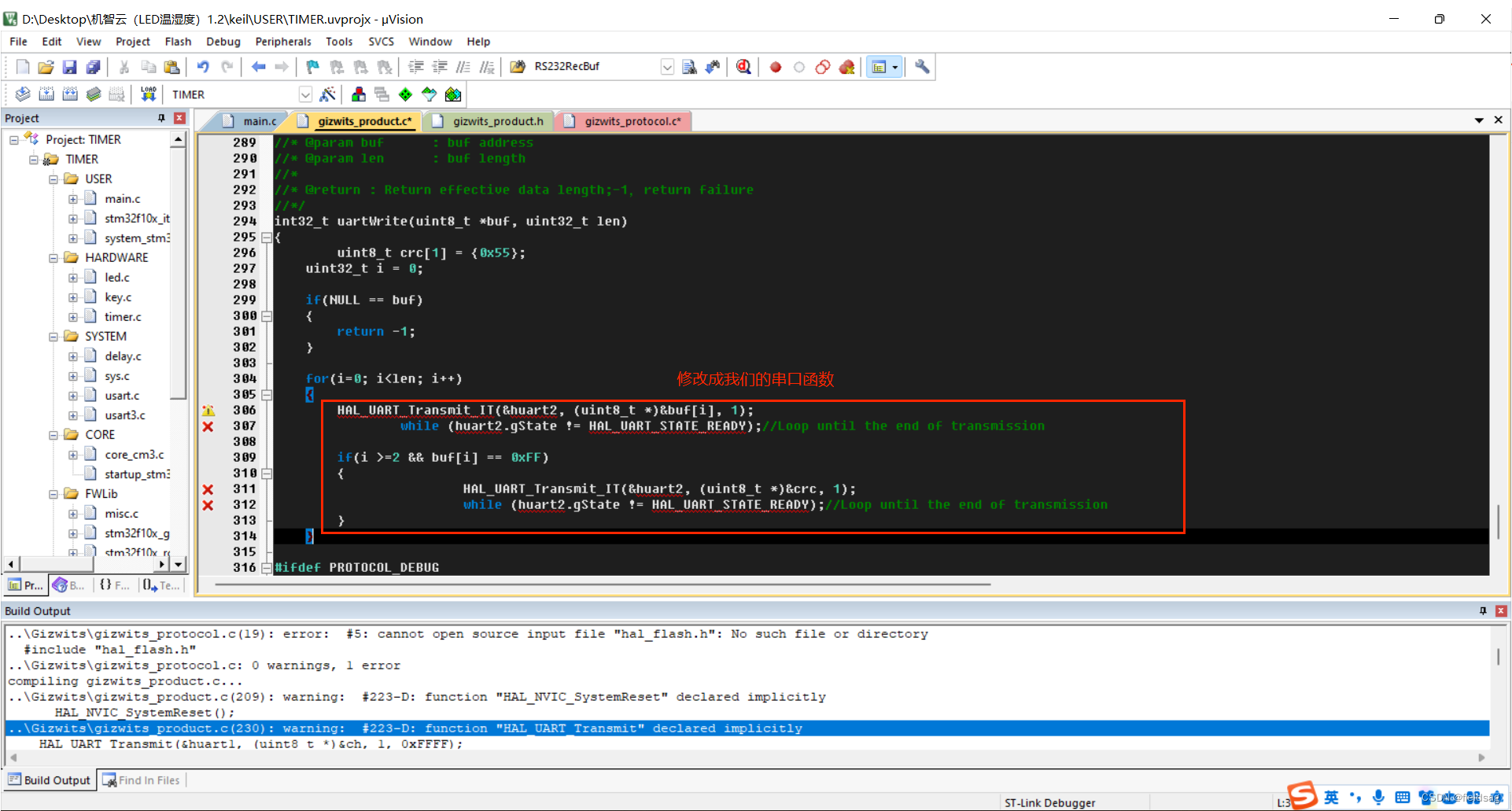

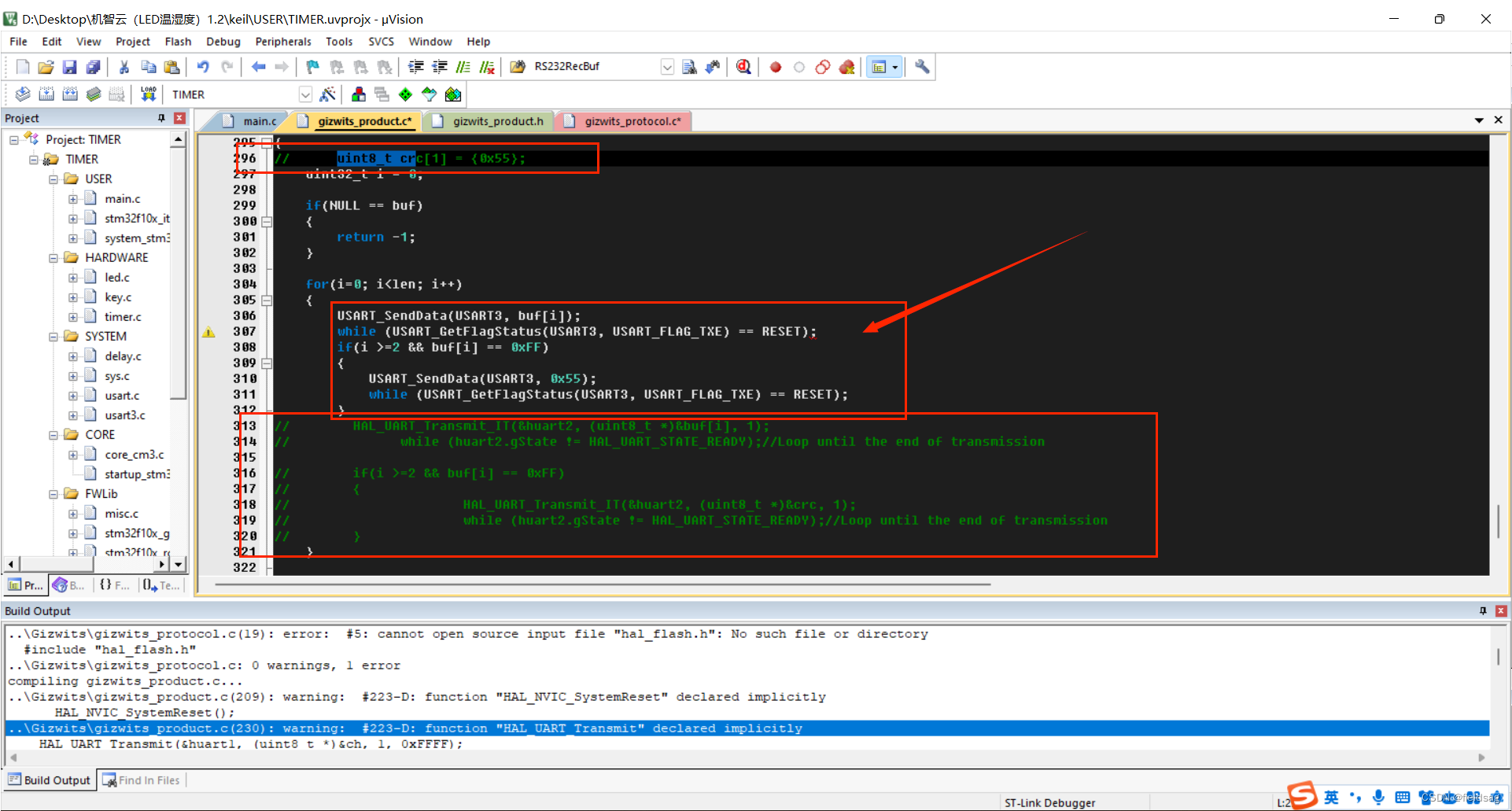

修改成我们库版本串口函数

根据自己的WiFi连接串口修改，我自己用的是串口3

**************************************************************************************************************

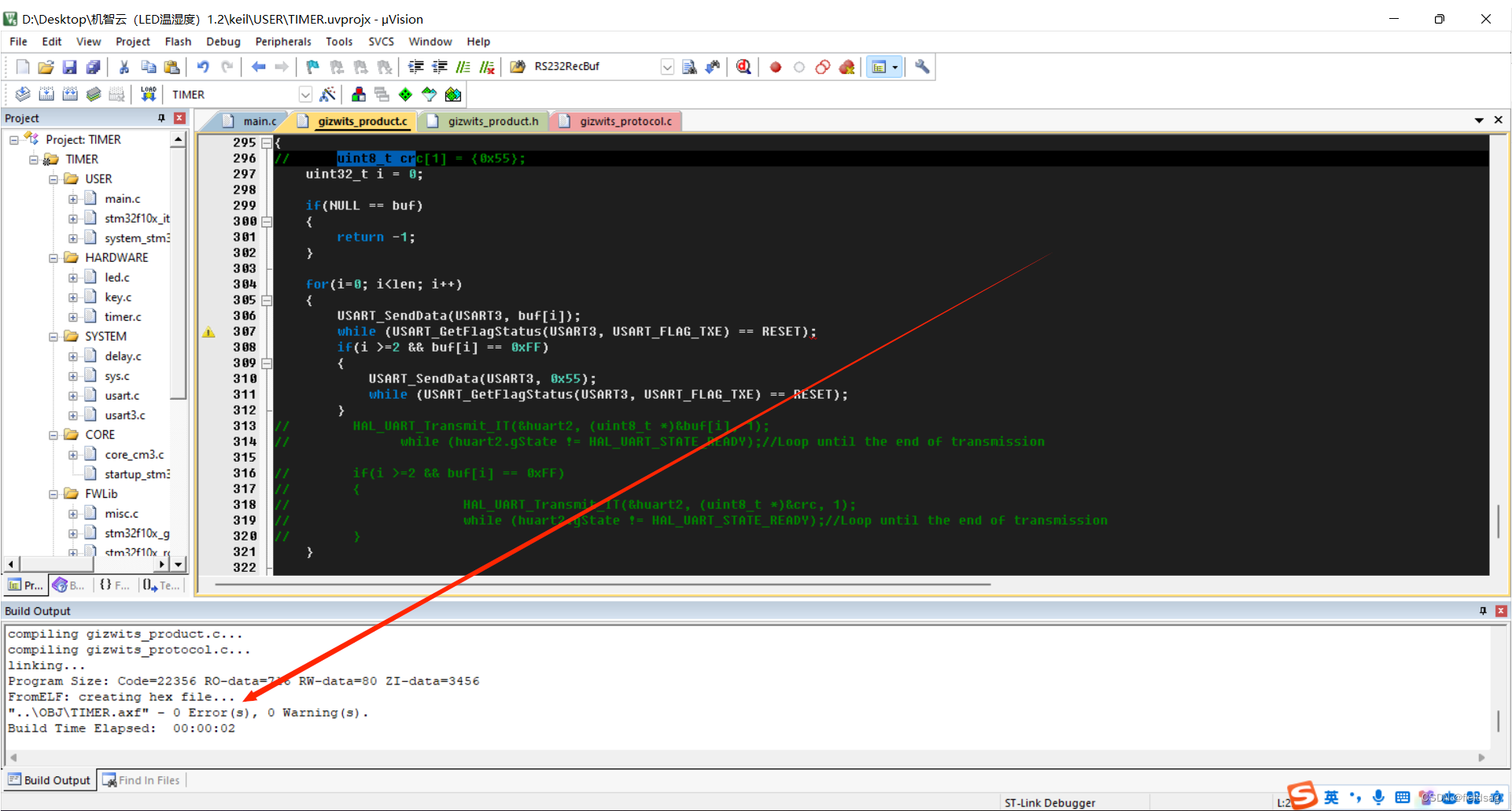

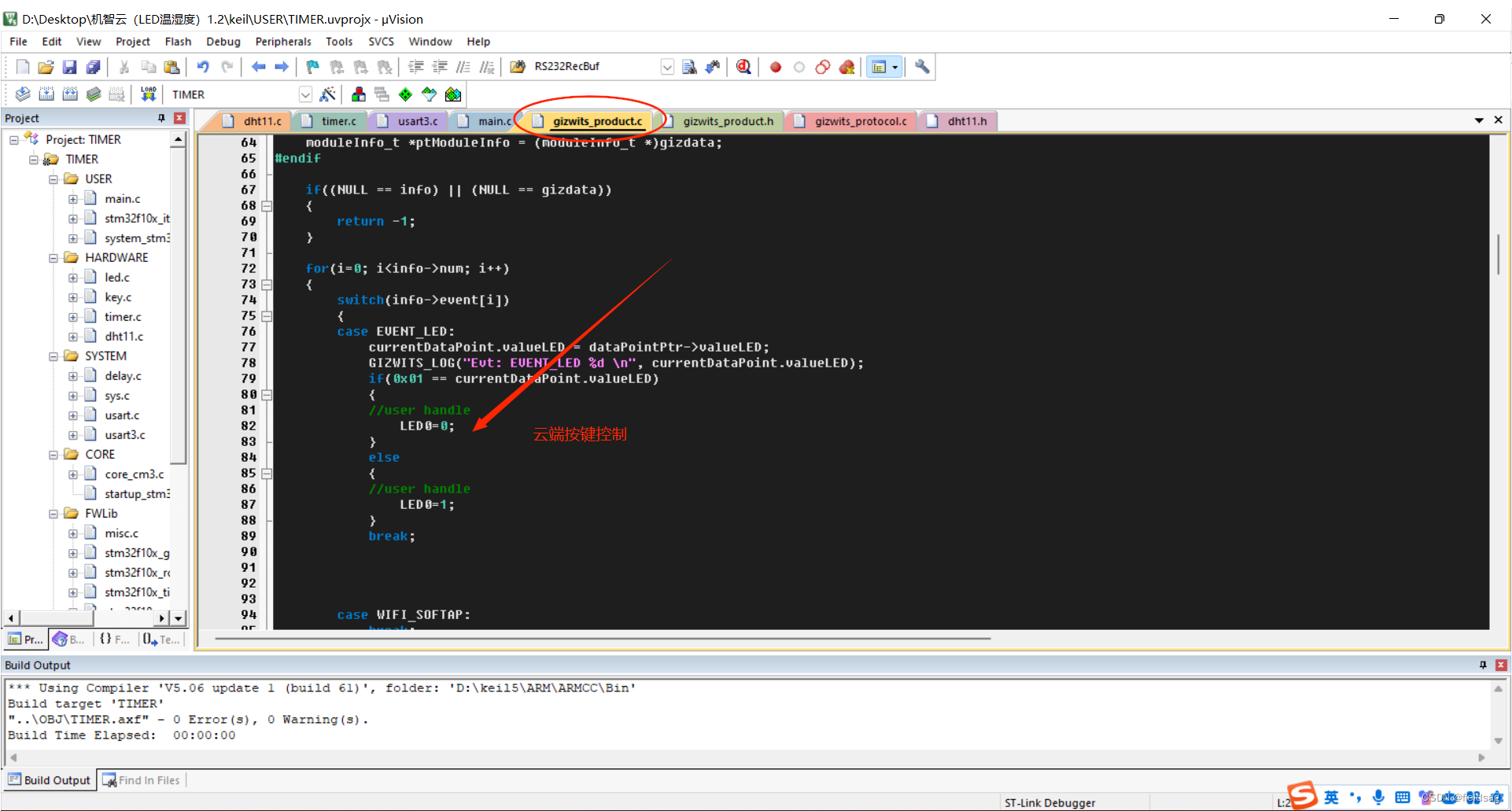

自此代码修改完成，编译后 0 错误，如果使用自己的程序还需要修改串口3和定时器中断函数

**************************************************************************************************************

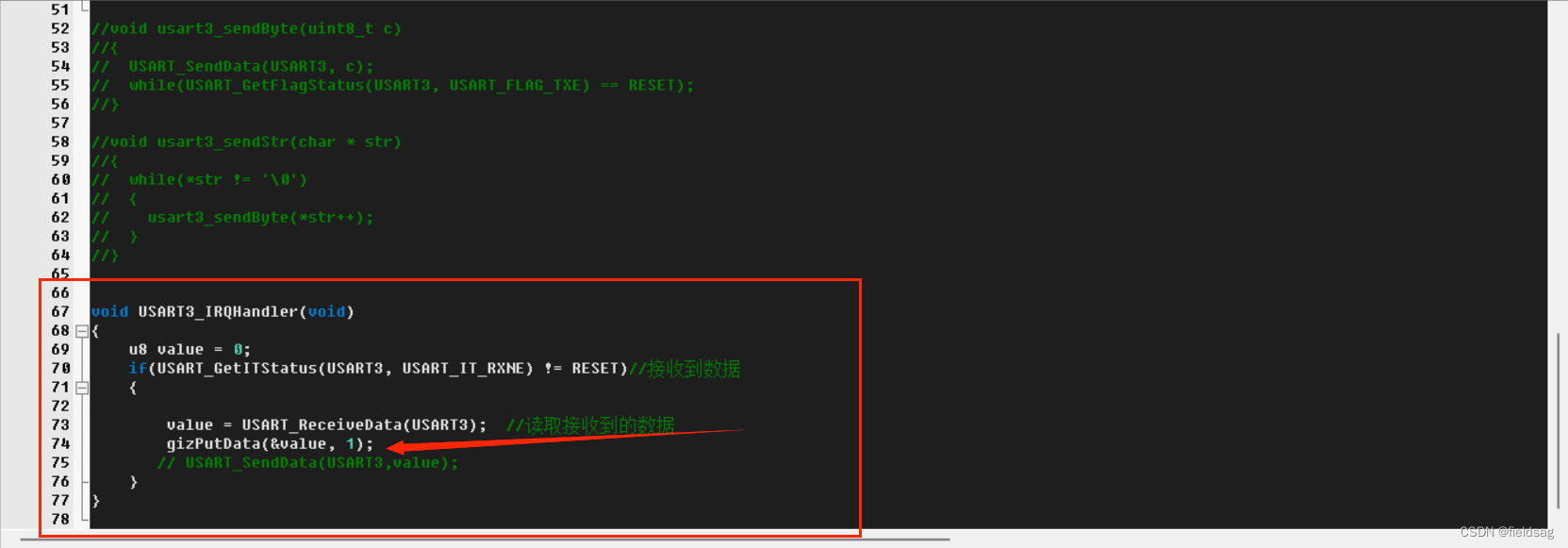

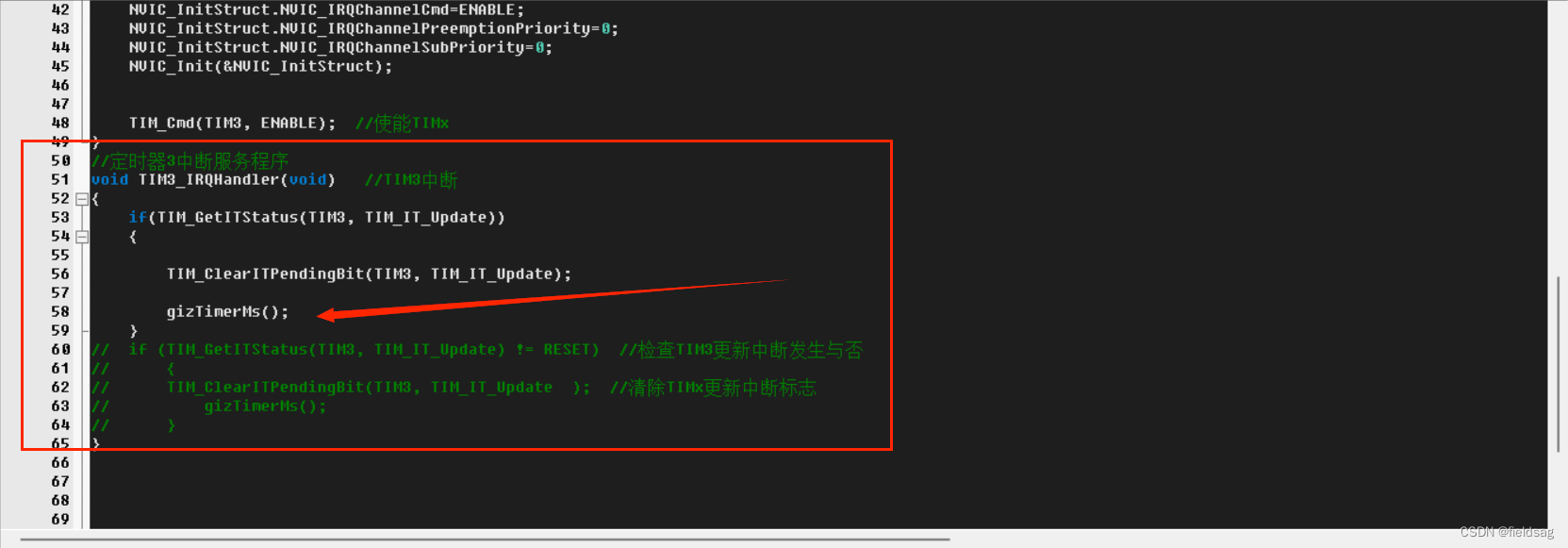

使用自己库函数的需要修改这两个地方，记得添加头文件

编写初始化程序

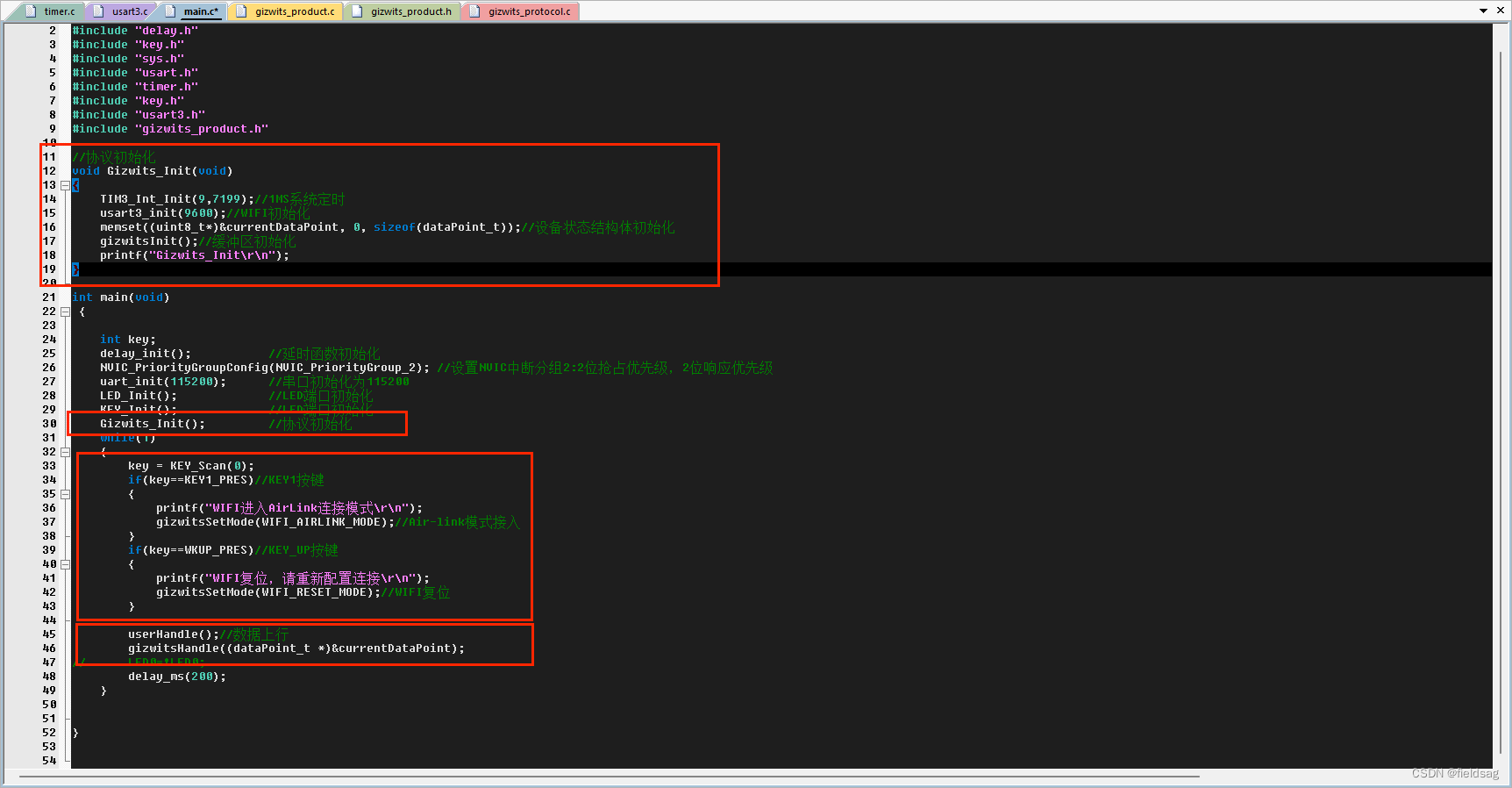

编写main程序

//协议初始化
void Gizwits_Init(void)
{
	TIM3_Int_Init(9,7199);//1MS系统定时
    usart3_init(9600);//WIFI初始化
	memset((uint8_t*)&currentDataPoint, 0, sizeof(dataPoint_t));//设备状态结构体初始化
	gizwitsInit();//缓冲区初始化
    printf("Gizwits_Init\r\n");
}

int main(void)
 {

	int key;
	delay_init();	    	//延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	uart_init(115200);	 	//串口初始化为115200
 	LED_Init();			    //LED端口初始化
	KEY_Init();			    //LED端口初始化
	Gizwits_Init();         //协议初始化
   	while(1)
	{
		key = KEY_Scan(0);
		if(key==KEY1_PRES)//KEY1按键
		{
			printf("WIFI进入AirLink连接模式\r\n");
			gizwitsSetMode(WIFI_AIRLINK_MODE);//Air-link模式接入
		}
		if(key==WKUP_PRES)//KEY_UP按键
		{
			printf("WIFI复位，请重新配置连接\r\n");
			gizwitsSetMode(WIFI_RESET_MODE);//WIFI复位
		}

		userHandle();//数据上行
        gizwitsHandle((dataPoint_t *)&currentDataPoint);
//		LED0=!LED0;
		delay_ms(200);
	}


}

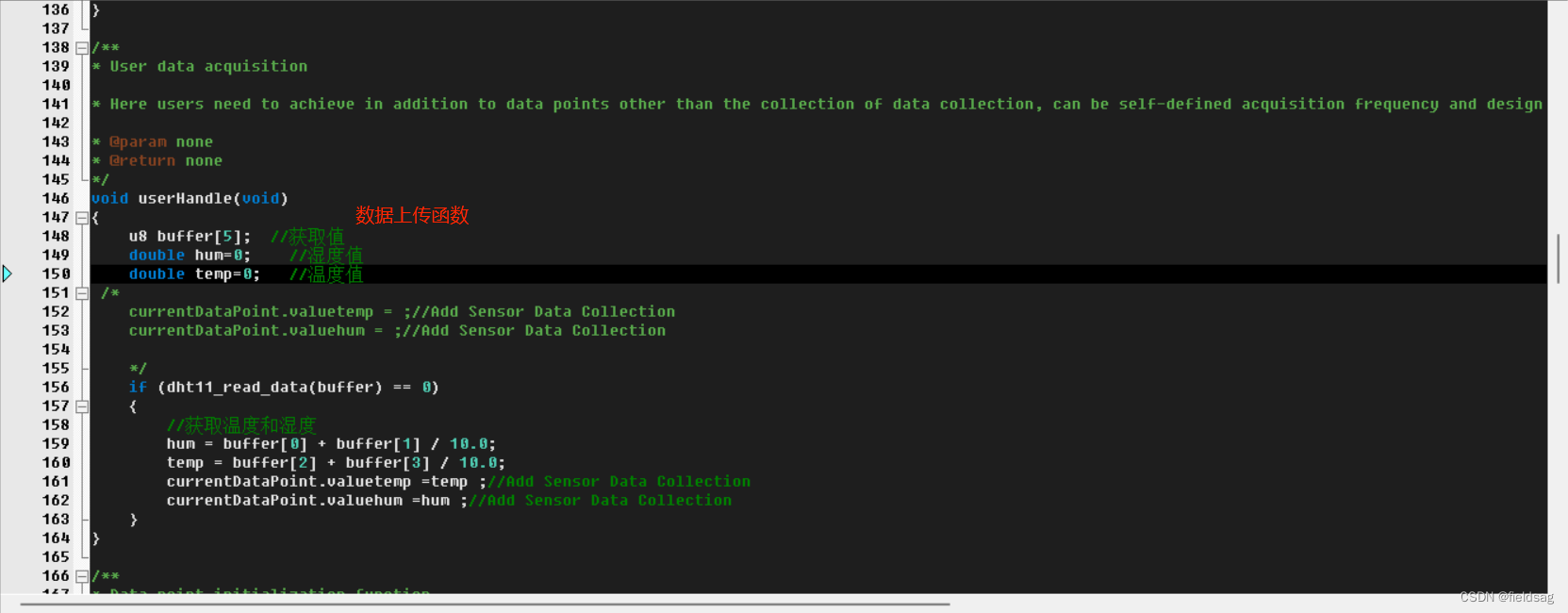

下面是温湿度数据上传函数

void userHandle(void)
{
	u8 buffer[5];  //获取值
	double hum=0;    //湿度值
	double temp=0;   //温度值
 /*
    currentDataPoint.valuetemp = ;//Add Sensor Data Collection
    currentDataPoint.valuehum = ;//Add Sensor Data Collection

    */
	if (dht11_read_data(buffer) == 0)
    {
        //获取温度和湿度
        hum = buffer[0] + buffer[1] / 10.0;
        temp = buffer[2] + buffer[3] / 10.0;
		currentDataPoint.valuetemp =temp ;//Add Sensor Data Collection
		currentDataPoint.valuehum =hum ;//Add Sensor Data Collection
	}
}
