华为交换综合实验二

目录

实验要求

实验分析

实验过程

配置Eth-trunk

配置trunk干道

创建并且划分VLAN

使用STP完成交换部分的线路冗余

配置SVI

使用VRRP实现网关冗余

获取DHCP地址

配置路由协议

nat地址转换

---



实验要求

1、内网IP地址172.16.0.0/16合理分配

2、SW1/2之间互为备份

3、VRRP/STP/TRUNK均使用

4、所有PC通过DHCP获取ip地址

实验分析

首先分析，这是一个配置交换机为主的综合实验，实验的主要内容是实现备份

企业的备份有：线路冗余、设备冗余、网关冗余、电源冗余

本实验主要完成的是线路冗余、网关冗余

实验过程

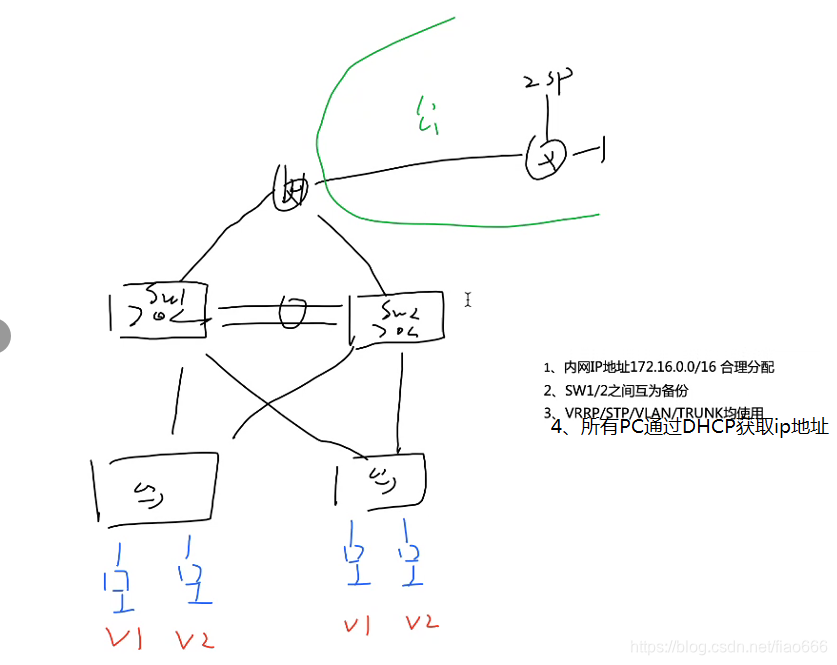

 首先来搭建拓扑并且划分ip

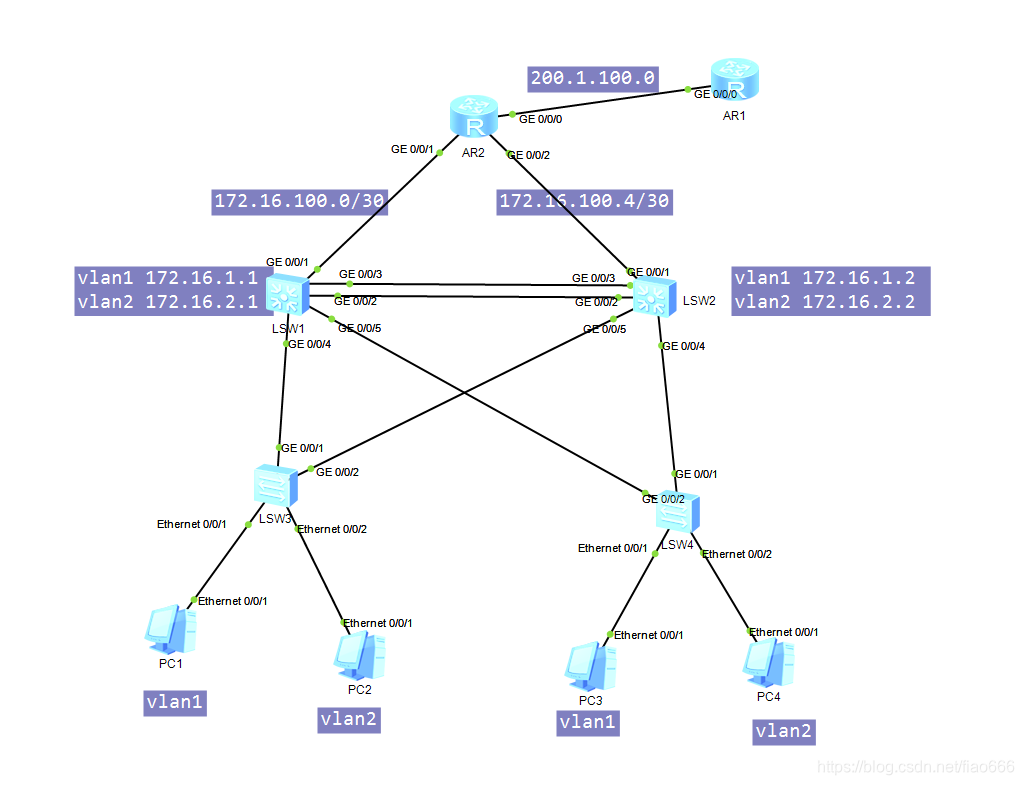

 如图所示，由于真实拓扑中肯定不止vlan1和vlan2这两个vlan，这里vlan1使用172.16.1.0/24网段，vlan2使用172.16.2.0/24网段

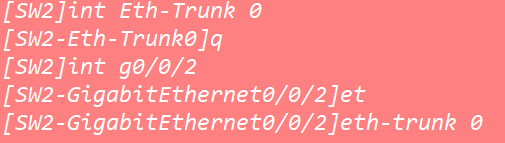

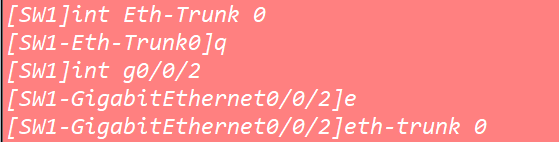

配置Eth-trunk

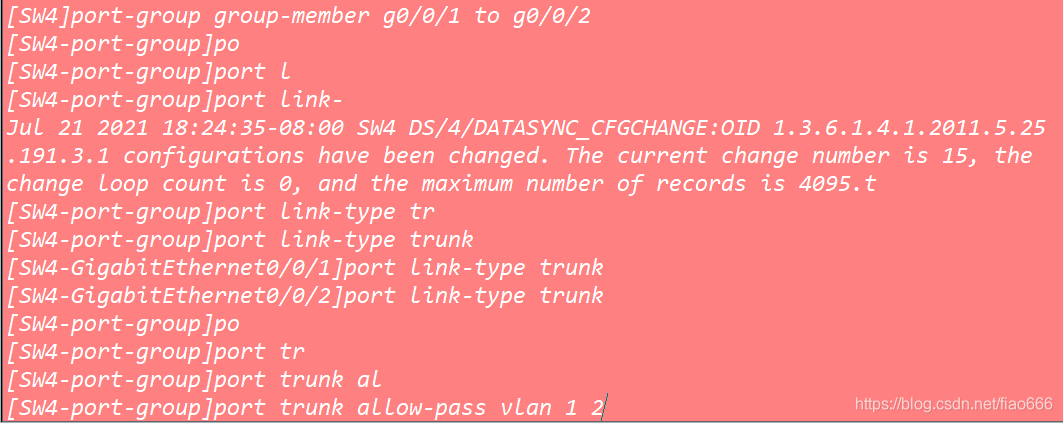

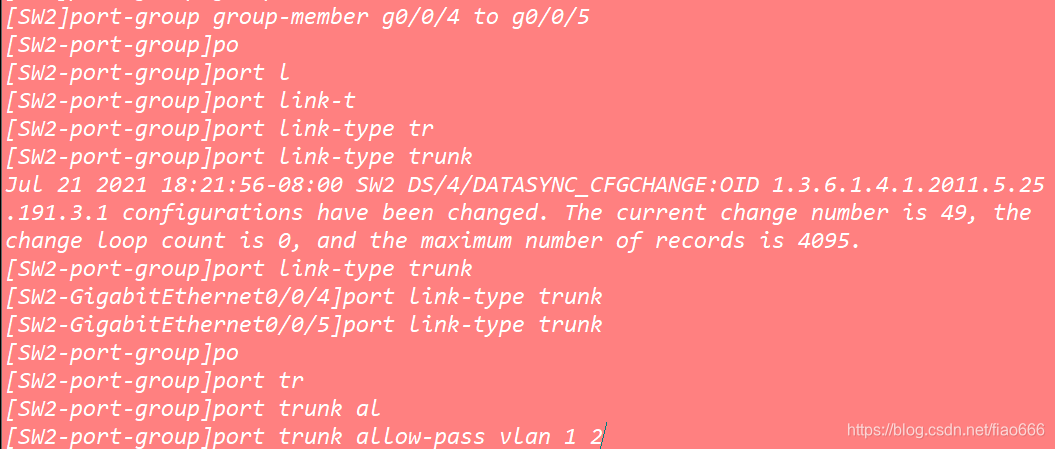

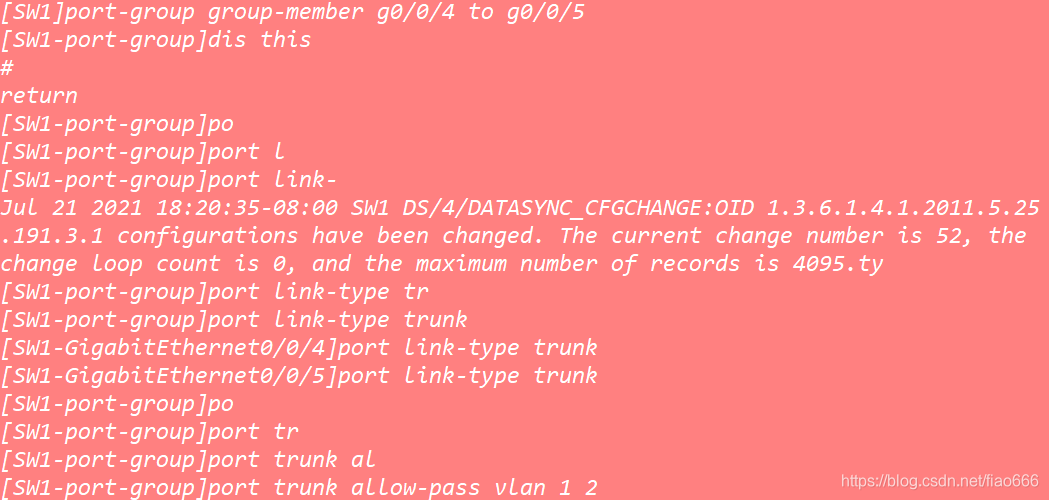

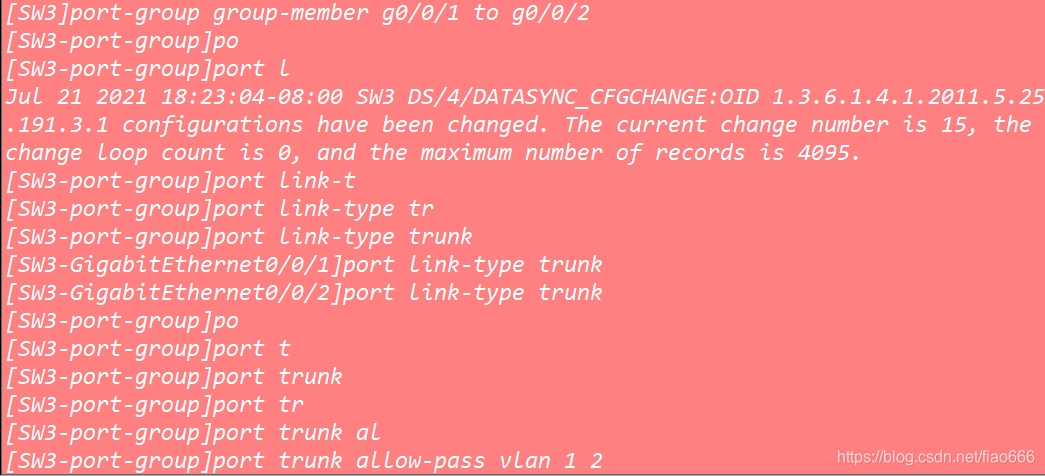

 配置trunk干道







创建并且划分VLAN

 这一步内容比较少，就不展示，简单点说就是每个交换机创建一个vlan2，并且在SW3和SW4的E0/0/1和E0/0/2接口设置为接入模式并且划入对应的vlan

另外，由于华为模拟器上不支持交换机使用三层接口，只好用svi代替，我在SW1和SW2创建了vlan100，并且配置了地址（图中）

使用STP完成交换部分的线路冗余

华为模拟器默认的生成树是MSTP，我们只需要创好分组并且分配给不同vlan即可

四个交换机配置一样，注意不要忘记先打开stp

接下来干涉一下生成树根网桥选举，这里我们选择SW1为vlan1生成树的根网桥，SW2为vlan2的根网桥，配置如下

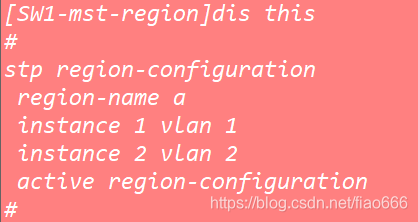

vlan1：

vlan2：

配置SVI

和图中一样，vlan1分配的是172.16.1.0网段，vlan2分配的是172.16.2.0网段

SW1：



 SW2：

使用VRRP实现网关冗余

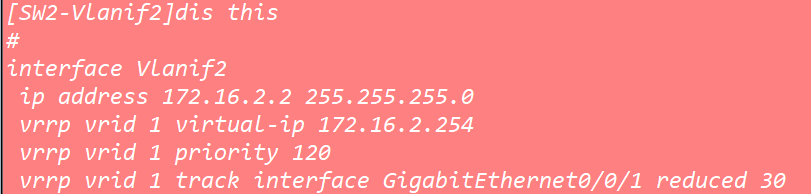

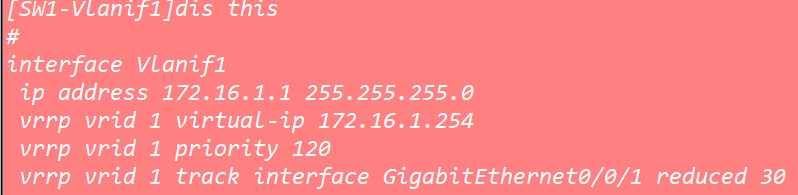

在vlan1和vlan2分别创建vrrp，序号为1，虚拟的ip地址为172.16.1.254和172.16.2.254，将SW1中vlan1的优先级提高为120，并且当其连接路由器的接口G0/0/1出故障时优先级下调30。这是由于默认优先级为100，下面配置dhcp的时候，vlan1默认选SW1作为网关，vlan2默认选举SW2作为网关，当链路故障时，它们可以互为备份。





获取DHCP地址

又到了我们最熟悉的DHCP环节了，这里稍微注意一点，由于我们需要在master故障的时候切换到backup，需要使用的网关是虚拟网关，并不是交换机中的SVI的ip，因此这里要自己配置网关地址，不能偷懒，只能选择全局模式

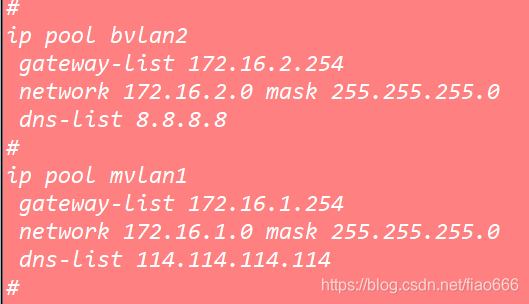

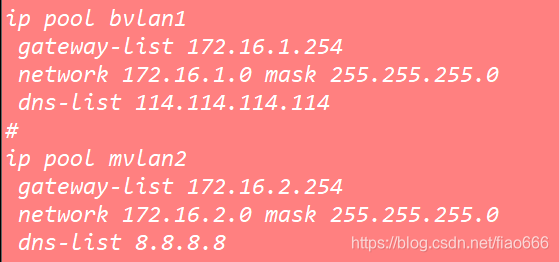

地址池配置如下

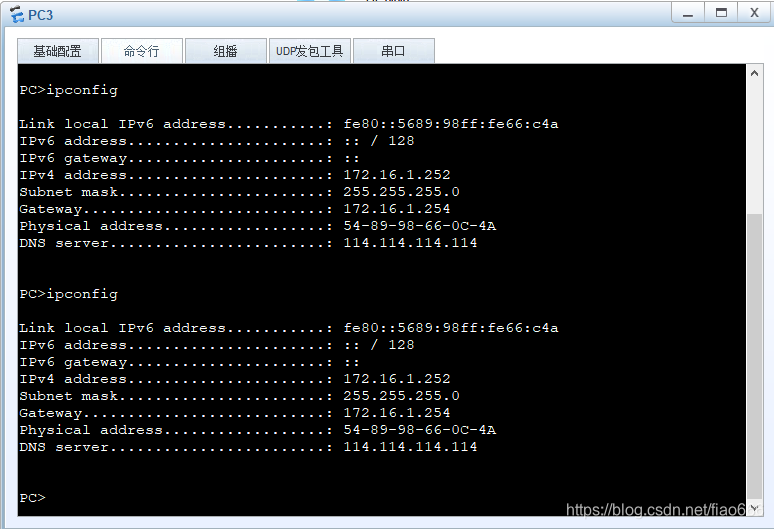

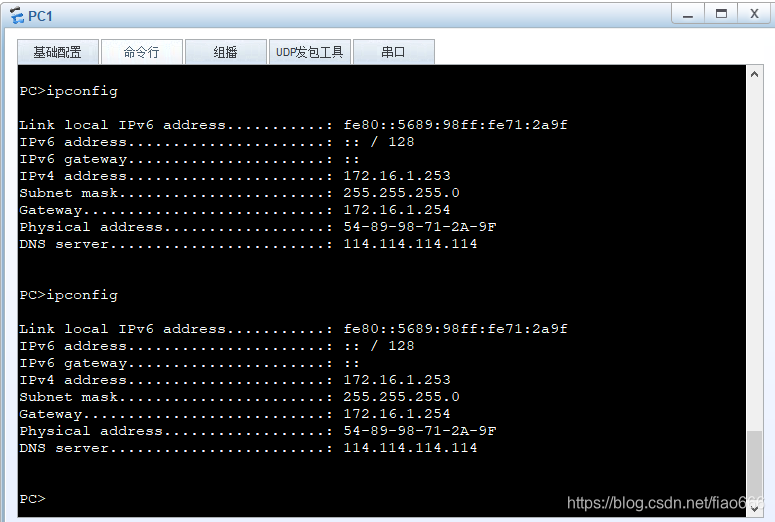

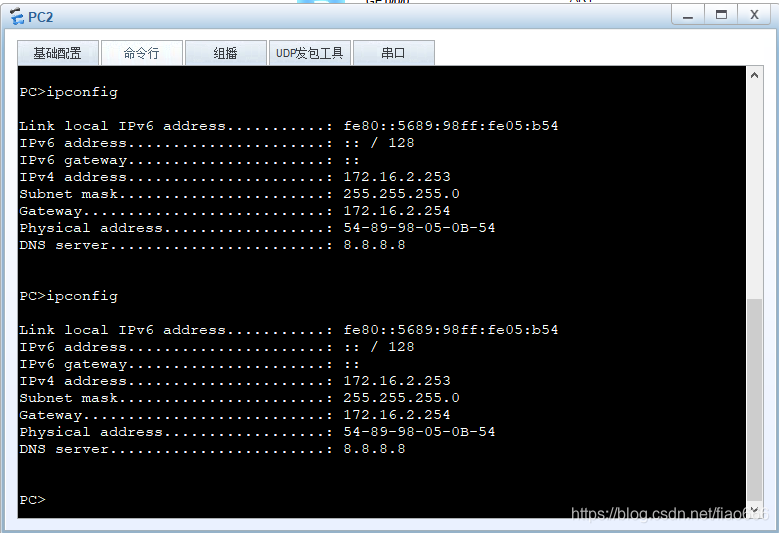

完了之后我们来查看一下pc有没有接收到ip

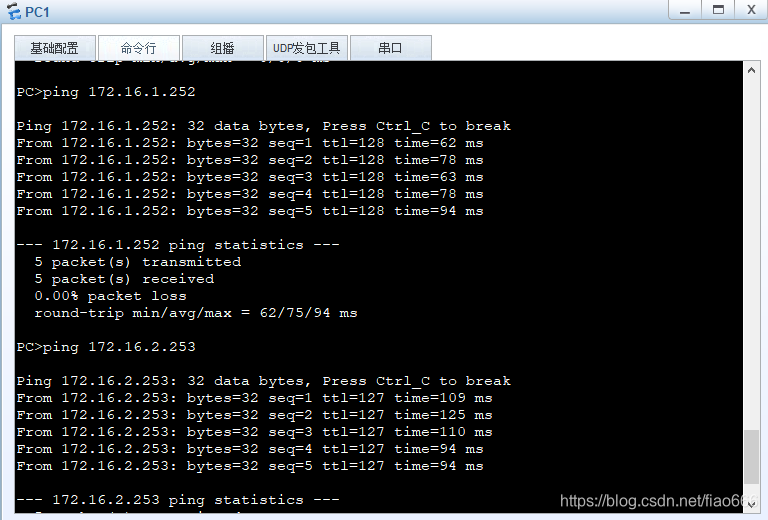

和预期一样，接下来测试一下连通性

配置路由协议

选择OSPF，就相当于赢在起跑线

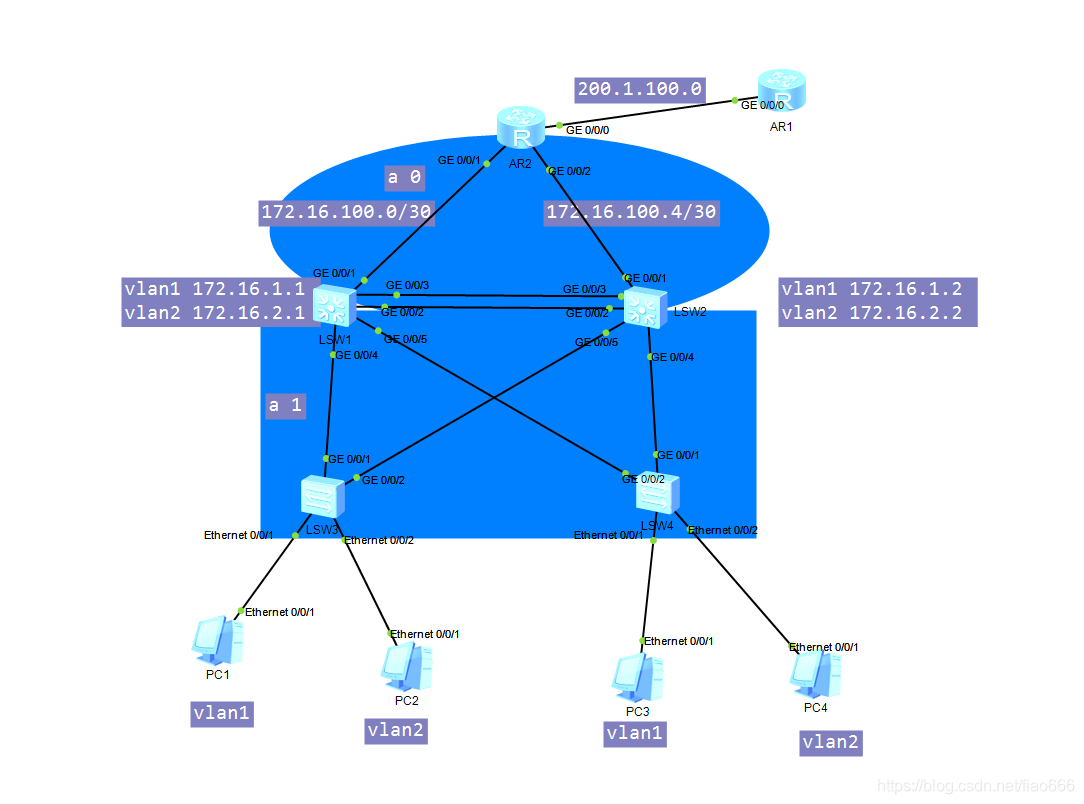

这里需要分两个区域，上图

OSPF配置完成之后还需要做缺省下发和路由汇总，由于时间原因就先不演示

注意：不要忘记沉默三层交换机与二层交换机、pc的接口，网络庞大时，hello包会占用很大的资源

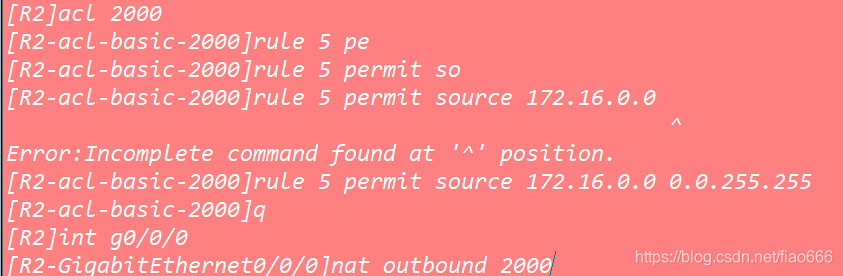

nat地址转换

这样，本实验就彻底完成拉啦！
