文章目录

前言

一、线性布局 LinerLayout

二、相对布局 RelativeLayout

三、帧布局 FrameLayout

前言

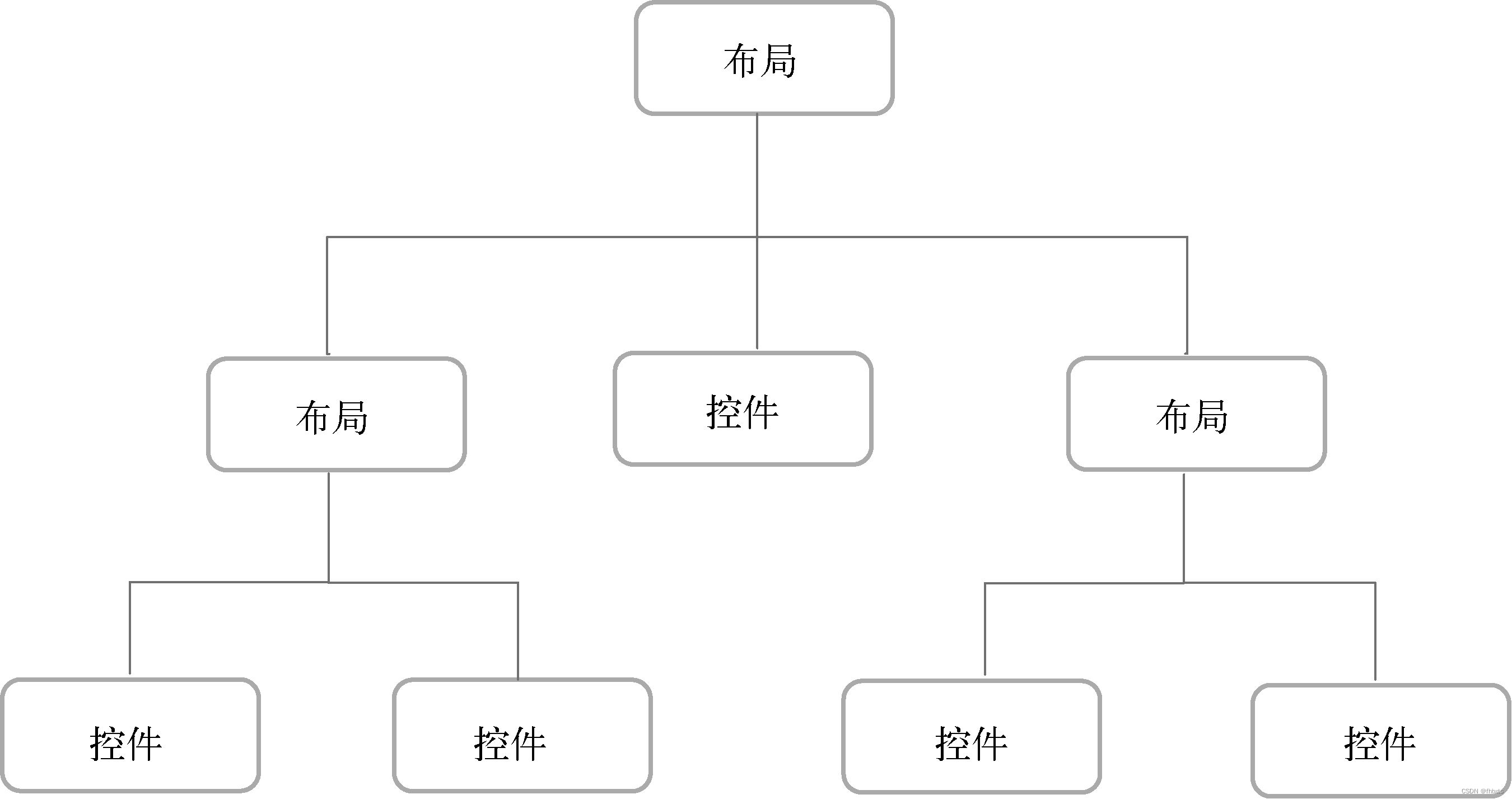

一个丰富的界面总是要由很多个控件组成的，那我们如何才能让各个控件都有条不紊地摆放在界面上，而不是乱糟糟的呢？这就需要借助布局来实现了。布局是一种可用于放置很多控件的容器，它可以按照一定的规律调整内部控件的位置，从而编写出精美的界面。当然，布局的内部除了放置控件外，也可以放置布局，通过多层布局的嵌套，我们就能够完成一些比较复杂的界面实现，图4.15 很好地展示了它们之间的关系。

一、线性布局 LinerLayout

LinearLayout 又称作线性布局，是一种非常常用的布局。正如它的名字所描述的一样，这个布局会将它所包含的控件在线性方向上依次排列。相信你之前也已经注意到了，我们在上一节中学习控件用法时，所有的控件就都是放在 LinearLayout 布局里的，因此上一节中的控件也确实是在垂直方向上线性排列的。

既然是线性排列，肯定就不只有一个方向，那为什么上一节中的控件都是在垂直方向排列的呢？这是由于我们通过 android:orientation 属性指定了排列方向是 vertical ，如果指定的是 horizontal ，控件就会在水平方向上排列了。

android:orientation="vertical"

vertical 垂直方向排列

horizontal 水平方向排列

下面我们通过实战来体会一下，新建一个 UILayoutTest 项目，并让Android Studio 自动帮我们创建好Activity ，Activity 名和布局名都使用默认值。

修改activity_main.xml 中的代码，如下所示：

<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:orientation="vertical"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

  <Button
      android:id="@+id/button1"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="Button 1"/>

    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button 2"/>

    <Button
        android:id="@+id/button3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button 3"/>

</LinearLayout>

我们在LinearLayout 中添加了3个Button ，每个Button 的长和宽都是wrap_content，并指定了排列方向是vertical。现在运行一下程序，效果如图4.16 所示。

然后我们修改一下LinearLayout的排列方向，如下所示：

<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:orientation="horizontal"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

 ...

</LinearLayout>

这里将 android:orientation 属性的值改成了 horizontal，这就意味着要让 LinearLayout 中的控件在水平方向上依次排列。当然，如果不指定 android:orientation 属性的值，默认的排列方向就是 horizontal。重新运行一下程序，效果如图4.17 所示。

需要注意，如果 LinearLayout 的排列方向是 horizontal，内部的控件就绝对不能将宽度指定为 match_parent，否则，单独一个控件就会将整个水平方向占满，其他的控件就没有可放置的位置了。同样的道理，如果 LinearLayout 的排列方向是 vertical，内部的控件就不能将高度指定为 match_parent。

下面来看 android:layout_gravity 属性，它和我们上一节中学到的 android:gravity 属性看起来有些相似，这两个属性有什么区别呢？其实从名字就可以看出，android:gravity 用于指定文字在控件中的对齐方式，而 android:layout_gravity 用于指定控件在布局中的对齐方式。android:layout_gravity 的可选值和 android:gravity 差不多，但是需要注意，当 LinearLayout 的排列方向是 horizontal 时，只有垂直方向上的对齐方式才会生效。因为此时水平方向上的长度是不固定的，每添加一个控件，水平方向上的长度都会改变，因而无法指定该方向上的对齐方式。同样的道理，当 LinearLayout 的排列方向是 vertical 时，只有水平方向上的对齐方式才会生效。

修改 activity_main.xml 中的代码，如下所示：

<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:background="#F5F6F7"
    android:orientation="horizontal"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/button1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="top"
        android:text="Button 1"/>

    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_vertical"
        android:text="Button 2"/>

    <Button
        android:id="@+id/button3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom"
        android:text="Button 3"/>
</LinearLayout>

由于目前 LinearLayout 的排列方向是 horizontal，因此我们只能指定垂直方向上的排列方向，将第一个 Button 的对齐方式指定为 top，第二个 Button 的对齐方式指定为 center_vertical，第三个 Button 的对齐方式指定为 bottom。重新运行程序，效果如图4.18 所示。

接下来我们学习 LinearLayout 中的另一个重要属性——android:layout_weight。这个属性允许我们使用比例的方式来指定控件的大小，它在手机屏幕的适配性方面可以起到非常重要的作用。比如，我们正在编写一个消息发送界面，需要一个文本编辑框和一个发送按钮，修改activity_main.xml 中的代码，如下所示：

<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:background="#F5F6F7"
    android:orientation="horizontal"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <EditText
        android:id="@+id/input_message"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:hint="Type something"/>

    <Button
        android:id="@+id/send"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:text="Send"/>
</LinearLayout>

你会发现，这里竟然将 EditText 和 Button 的宽度都指定成了 0dp ，这样文本编辑框和按钮还能显示出来吗？不用担心，由于我们使用了 android:layout_weight 属性，此时控件的宽度就不应该再由 android:layout_width 来决定了，这里指定成 0dp 是一种比较规范的写法。然后在EditText 和 Button 里将 android:layout_weight 属性的值指定为 1，这表示 EditText 和 Button 将在水平方向平分宽度。重新运行程序，你会看到如图4.19 所示的效果。

为什么将 android:layout_weight 属性的值同时指定为 1 就会平分屏幕宽度呢？其实原理很简单，系统会先把 LinearLayout 下所有控件指定的 layout_weight 值相加，得到一个总值，然后每个控件所占大小的比例就是用该控件的 layout_weight 值除以刚才算出的总值。因此如果想让EditText 占据屏幕宽度的 3/5 ，Button 占据屏幕宽度的 2/5 ，只需要将 EditText 的 layout_ weight改成 3，Button 的 layout_weight 改成 2 就可以了。我们还可以通过指定部分控件的layout_weight 值来实现更好的效果。修改 activity_main. xml 中的代码，如下所示

<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:background="#F5F6F7"
    android:orientation="horizontal"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <EditText
        android:id="@+id/input_message"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:hint="Type something"/>

    <Button
        android:id="@+id/send"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Send"/>
</LinearLayout>

这里我们仅指定了 EditText 的 android:layout_weight 属性，并将 Button 的宽度改回了 wrap_content。这表示 Button 的宽度仍然按照 wrap_content 来计算，而 EditText 则会占满屏幕所有的剩余空间。使用这种方式编写的界面，不仅可以适配各种屏幕，而且看起来也更加舒服。重新运行程序，效果如图4.20 所示。

二、相对布局 RelativeLayout

RelativeLayout 又称作相对布局，也是一种非常常用的布局。和 LinearLayout 的排列规则不同，RelativeLayout 显得更加随意，它可以通过相对定位的方式让控件出现在布局的任何位置。也正因为如此，RelativeLayout 中的属性非常多，不过这些属性都是有规律可循的，其实并不难理解和记忆。我们还是通过实践来体会一下，修改 activity_main.xml 中的代码，如下所示：

<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/button1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentLeft="true"
        android:layout_alignParentTop="true"
        android:text="Button 1"/>

    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentRight="true"
        android:layout_alignParentTop="true"
        android:text="Button 2"/>

    <Button
        android:id="@+id/button3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true"
        android:text="Button 3"/>

    <Button
        android:id="@+id/button4"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentLeft="true"
        android:layout_alignParentBottom="true"
        android:text="Button 4"/>

    <Button
        android:id="@+id/button5"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentRight="true"
        android:layout_alignParentBottom="true"
        android:text="Button 5"/>

</RelativeLayout>

以上代码不需要做过多解释，因为实在是太好理解了。我们让 Button 1 和父布局的左上角对齐，Button 2 和父布局的右上角对齐，Button 3 居中显示，Button 4 和父布局的左下角对齐， Button 5 和父布局的右下角对齐。虽然 android:layout_alignParentLeft、 android:layout_alignParentTop、android:layout_alignParentRight、 android:layout_alignParentBottom、android:layout_centerInParent 这几个属性我们之前都没接触过，可是它们的名字已经完全说明了它们的作用。重新运行程序，效果如图4.21 所示。

上面例子中的每个控件都是相对于父布局进行定位的，那控件可不可以相对于控件进行定位呢？当然是可以的，修改 activity_main.xml 中的代码，如下所示：

<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:background="#F5F6F7"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/button3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true"
        android:text="Button 3"/>

    <Button
        android:id="@+id/button1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_above="@id/button3"
        android:layout_toLeftOf="@id/button3"
        android:text="Button 1"/>

    <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_above="@id/button3"
        android:layout_toRightOf="@id/button3"
        android:text="Button 2"/>

    <Button
        android:id="@+id/button4"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/button3"
        android:layout_toLeftOf="@id/button3"
        android:text="Button 4"/>

    <Button
        android:id="@+id/button5"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/button3"
        android:layout_toRightOf="@id/button3"
        android:text="Button 5"/>

</RelativeLayout>

这次的代码稍微复杂一点，不过仍然是有规律可循的。android:layout_above 属性可以让一个控件位于另一个控件的上方，需要为这个属性指定相对控件 id 的引用，这里我们填入了 @id/button3，表示让该控件位于 Button 3 的上方。其他的属性也是相似的，android: layout_below 表示让一个控件位于另一个控件的下方，android:layout_toLeftOf 表示让一个控件位于另一个控件的左侧，android:layout_toRightOf 表示让一个控件位于另一个控件的右侧。注意，当一个控件去引用另一个控件的 id 时，该控件一定要定义在引用控件的后面，不然会出现找不到 id 的情况。重新运行程序，效果如图4.22 所示。

android:layout_above="@id/button3"         表示该控件位于 Button 3 的上方

android:layout_below="@id/button3"         表示该控件位于 Button 3 的下方

android:layout_toLeftOf="@id/button3" 表示该控件位于 Button 3 的左方

android:layout_toRightOf="@id/button3" 表示该控件位于 Button 3 的右方

RelativeLayout 中还有另外一组相对于控件进行定位的属性，android:layout_alignLeft 表示让一个控件的左边缘和另一个控件的左边缘对齐，android:layout_alignRight 表示让一个控件的右边缘和另一个控件的右边缘对齐。此外，还有 android:layout_alignTop和 android:layout_alignBottom，道理都是一样的，我就不再多说了，这几个属性就留给你自己去尝试吧。

android:layout_alignLeft="true" 表示让一个控件的左边缘和另一个控件的左边缘对齐

android:layout_alignRight="true"       表示让一个控件的右边缘和另一个控件的右边缘对齐

android:layout_alignTop="true"   表示让一个控件的上边缘和另一个控件的上边缘对齐

android:layout_alignBottom="true"   表示让一个控件的下边缘和另一个控件的下边缘对齐

三、帧布局 FrameLayout

FrameLayout 又称作帧布局，它相比于前面两种布局就简单太多了，因此它的应用场景少了很多。这种布局没有丰富的定位方式，所有的控件都会默认摆放在布局的左上角。让我们通过例子来看一看吧，修改activity_main.xml 中的代码，如下所示：

<FrameLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:background="#F5F6F7"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="This is TextView"/>
    <Button
        android:id="@+id/button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button"/>

</FrameLayout>

FrameLayout 中只是放置了一个TextView 和一个Button 。重新运行程序，效果如图4.23 所示。

可以看到，文字和按钮都位于布局的左上角。由于 Button 是在 TextView 之后添加的，因此按钮压在了文字的上面。

当然，除了这种默认效果之外，我们还可以使用 layout_gravity 属性来指定控件在布局中的对齐方式，这和 LinearLayout 中的用法是相似的。修改 activity_main.xml 中的代码，如下所示：

<FrameLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:background="#F5F6F7"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="left"
        android:text="This is TextView"/>
    <Button
        android:id="@+id/button"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:text="Button"/>

</FrameLayout>

我们指定 TextView 在 FrameLayout 中居左对齐，指定 Button 在 FrameLayout 中水平居中对齐，然后重新运行程序，效果如图4.24 所示。
