AUTOSAR-Event(二）

         Event是故障监控的基本单元，有七个常见属性：使能条件（Event Condition）、上报方式、去抖策略（Debouncing Strategy）、优先级（Priority）、Displacement、依赖关系图（Dependency Node）以及Event Storage Condition。

详细内容可查看： AUTOSAR_SWS_DiagnosticEventManager.pdf.

4. Event 优先级

     Event优先级的提出是为了解决当ECU内部存储的Event事件已满的前提下，如何决定当前发生的Event怎样存储的问题。是舍弃当前新产生的Event或者用最新的Event覆盖已存入的active或者inactive状态的Event， 这对于故障分析处理也是十分必要的。 如下图所示，Event优先级存在以下几个特点：

     针对多个Event mapping至同一个DTC的场合，对于客户可见的同一DTC下mapping的所有event一般都赋予同一优先级。而对于内部event的处理，可以采用不用的优先级，即不需要考虑是否mapping同一个DTC。这样对于客户而言，可以做到统一的故障信息，对于供应商而言，可以保留最为重要的event信息。

5. Event Displacement

    一般而言，对于ECU内部存储event的数量是一定的，通产也成为event memory entry，当前该大小取决于ECU本身存储空间，但一般不少于10个Event Memory Entry。而event displacement仅发生在当event memory entry已满的情况下，应按照一定的策略来决定如何对新增的event进行存储。

    根据AUTOSAR标准，该模块按照下列三大原则来实现Event displacement:

• Event Priority( 数字越小，存储优先级越高）；
•  Event Active 或者 Passive状态（Active存储优先级高于Passive优先级）；
• Event Occurence time(最近发生的存储优先级高于较早发生的）；

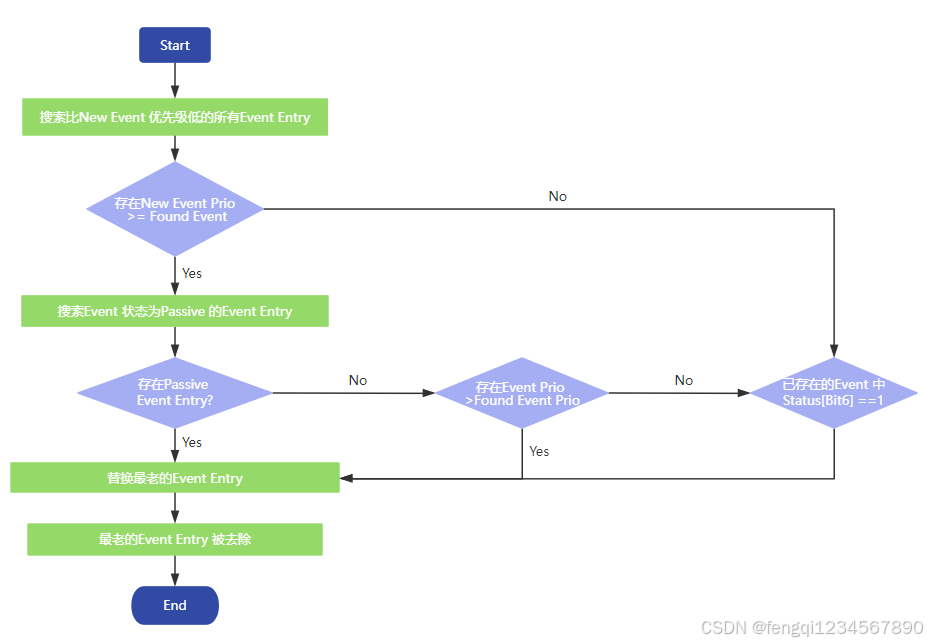

   如下图，这三者之间如何协同作用来完成event的存储：

 6. Event Dependency Node

    MonitoringComponent: 该组件代表整个ECU系统可被划分为几个大的组件来统一监控，不至于对所有Event离散型监控，因为Event也是存在类别或者依赖关系，Event之间的这些关系同样的可以映射到MonitoringCompoent中。

    被监控的组件也是系统的一部分，它会被检测是否正常运行。组件的故障需要被记录和报告，因此，通常定义一个或多个监控并将其分配给组件。此外，这些组件的状态是相关联的，并用于影响系统行为（组件的状态可能在Fim中使用）和错误文档（连续故障条目的过滤）。

    Dem允许明确的将被监视的组件定义为DemComponent，定义Events和组件之间的关系，最后允许定义组件之间的关系。

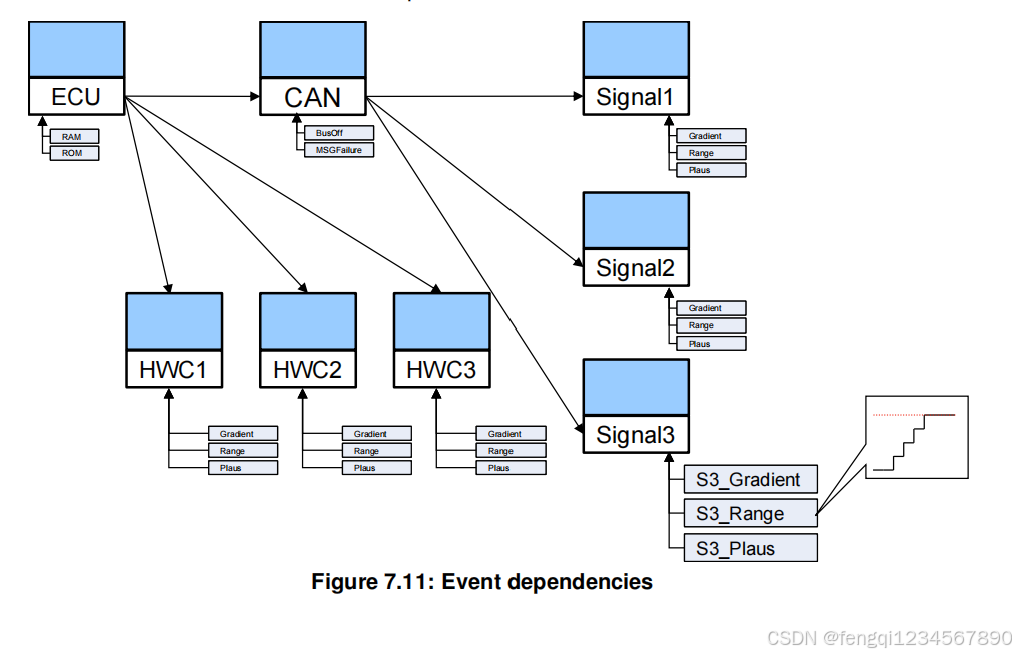

  对于存在依赖关系的Event可通过上述Dependency Gragh来体现。但是，具体到软件内部，一般的做法如下：

     当某个Event发生时，其它Event 也会相继发生，那么此时我们称前者为Causal Fault,而后者则被称为Consecutive Fault, 比如，出现busoff fault时，必然会引起 communication fault。对于Causal fault, ECU会正常执行Event handing ,而对于Consecutive Fault则会直接忽略（Ignore)掉。

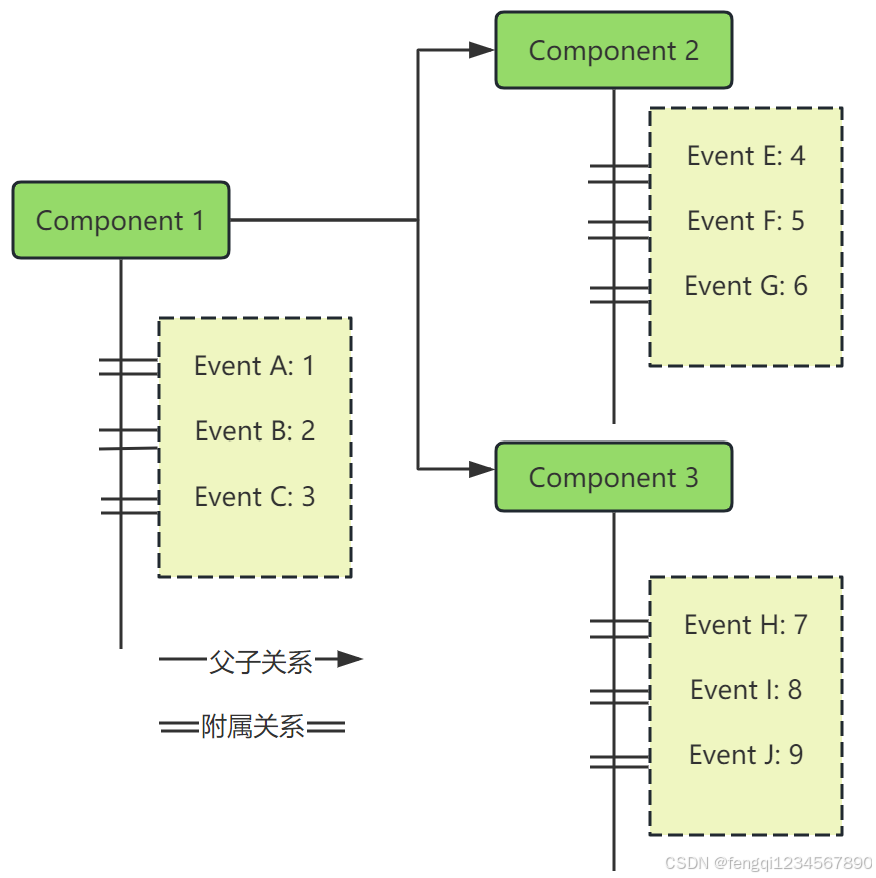

A. 若Event A 和Event B 同时发生或者A先发生于B，Event A则被视为Causal Fault， 而Event B则视为Consecutive Fault被忽略掉；

B. 若Event B 已经发生，那么Event E就会被当做Consecutive Fault被忽略掉，因为Component 1 为failed状态，其子关系的component下的Event都会被视为Consecutive Fault而被忽略掉；

C. 若Event E 发生时，Event H也发生了，两者都会被视为Causal Fault 完成正常的Event Handing, 因为两者的component不存在父子关系，DEM会平等对待此类component.

D. 若Component2里的Event没有优先级，且Component1处于Not Fail状态时，那么component2下的所有event都是平等关系，都会按照正常的Causal Fault流程处理；

E. 若Component3被设置为No Available，那么该模块也会被视为不存在整个ECU系统中，而其下的所有Event均被设置为不可见状态。

7. Event Storage Condition

    当一个Event经过上述的Event Handing过程之后，其最终能否为其分配Event Memory Entry 不仅取决于Event Memory是否已满，在此之前还有一关要过，那就是Storage Condition。一个Event 可以存在0个或者多个Storage Condition, Storage condition 条件的设定可由DEM提供API函数Dem_SetStorageCondition来实现，每个Storage Condition可根据客户需求自由定义和实现。

   比如： 有一些Event，只要产生就会被存储，比如高低电压，busoff等，但有一些event需要出现多次才能达到存储条件，这些event一般是不太重要的event, 产生对ECU整体的性能不会造成大的影响，但是对产生的次数还是有一定的限制，那么这些event的存储会有经过多次operation cycle, 每个operation cycle均有产生才能存储。
