一、概述

其他虚拟网络技术相关请查看：虚拟网络技术资料汇总

零拷贝（Zero-Copy）技术是一个思想，是一种 I/O 操作优化技术，可以快速高效地将数据在文件系统移动和网络接口之间传输数据，而不需要将其从内核空间复制到用户空间。

但零拷贝并不代表一次数据复制都没有，而是尽最大可能的减少。

实际上Zero-Copy中有一项核心技术即DMA，在IO操作中扮演十分重要的角色，具体原理不是本文范围，可自行查阅资料。

二、传统I/O

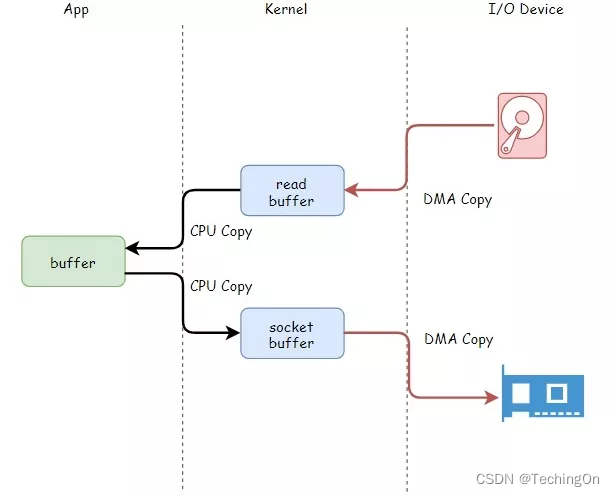

先看一个常规的IO操作，需要从磁盘中读取数据，通过网络传输出去。

补充一个技术点

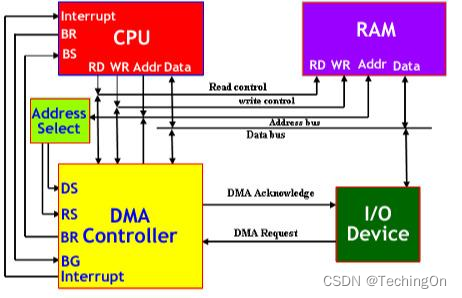

💡 DMA技术是Direct Memory Access的缩写。其意思是“存储器直接访问”。它是指一种高速的数据传输操作，允许在外部设备和存储器之间直接读写数据，既不通过CPU，也不需要CPU干预。（但注意一点：同一设备间数据copy需要CPU进行？）

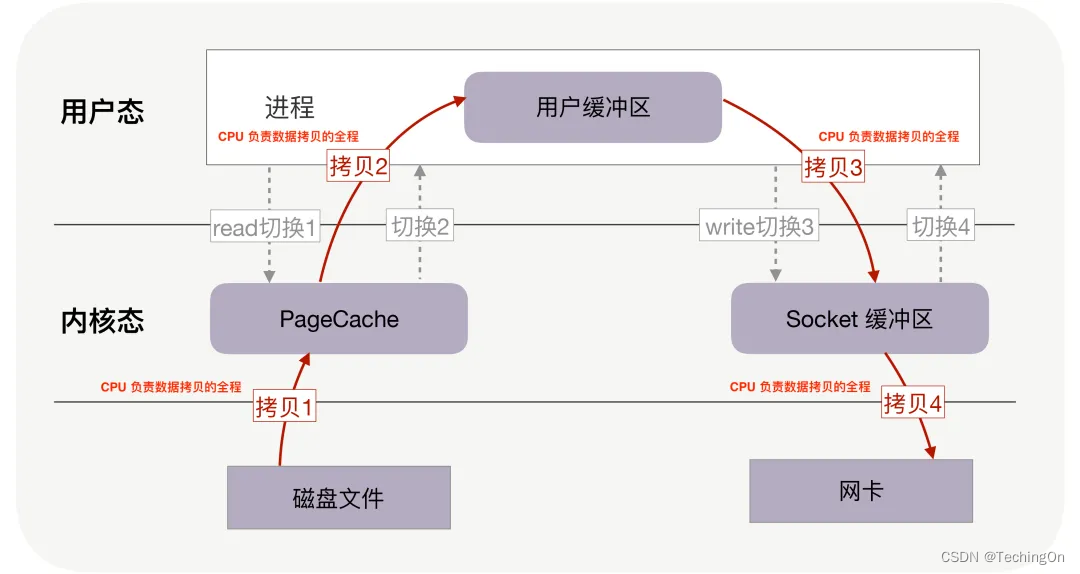

有了DMA技术之后，过程如下：

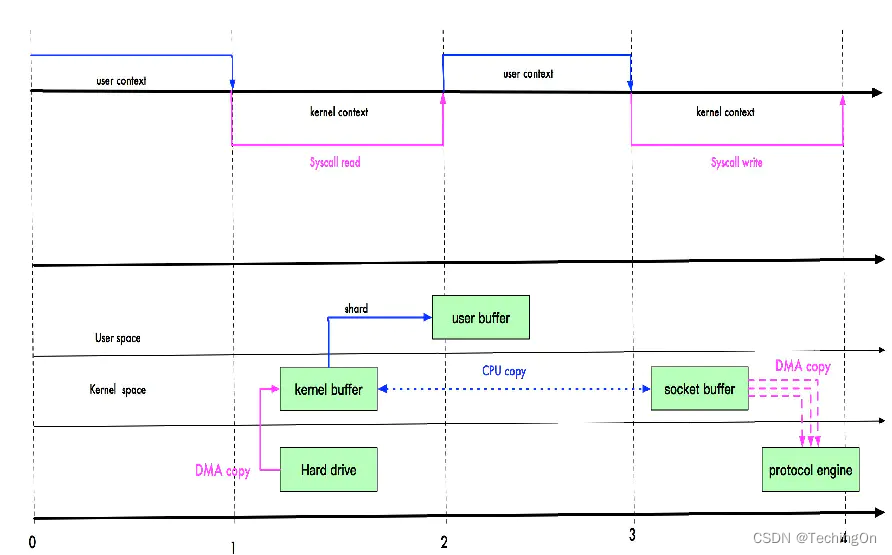

还是 4 次数据拷贝，其中两次是 DMA 的拷贝，另外两次则是通过 CPU 拷贝：

第一次拷贝，把磁盘上的数据拷贝到操作系统内核的缓冲区里，这个拷贝的过程是通过 DMA 搬运的。
第二次拷贝，把内核缓冲区的数据拷贝到用户的缓冲区里，于是我们应用程序就可以使用这部分数据了，这个拷贝到过程是由 CPU 完成的。
第三次拷贝，把刚才拷贝到用户的缓冲区里的数据，再拷贝到内核的 socket 的缓冲区里，这个过程依然还是由 CPU 搬运的。
第四次拷贝，把内核的 socket 缓冲区里的数据，拷贝到网卡的缓冲区里，这个过程又是由 DMA 搬运的。

三、零拷贝技术

我把零拷贝技术分为两大类，分类依据是，是否依托OS的PageCache。

1.基于PageCache：sendfile,mmap,splice

2.脱离PageCache：Direct I/O

3.1 Sendfile技术

需要硬件支持，磁盘到socket之间直接传数据，不做数据处理。

ssize_t sendfile(int out_fd, int in_fd, off_t *offset, size_t count);

sendfile技术有两个发展阶段：

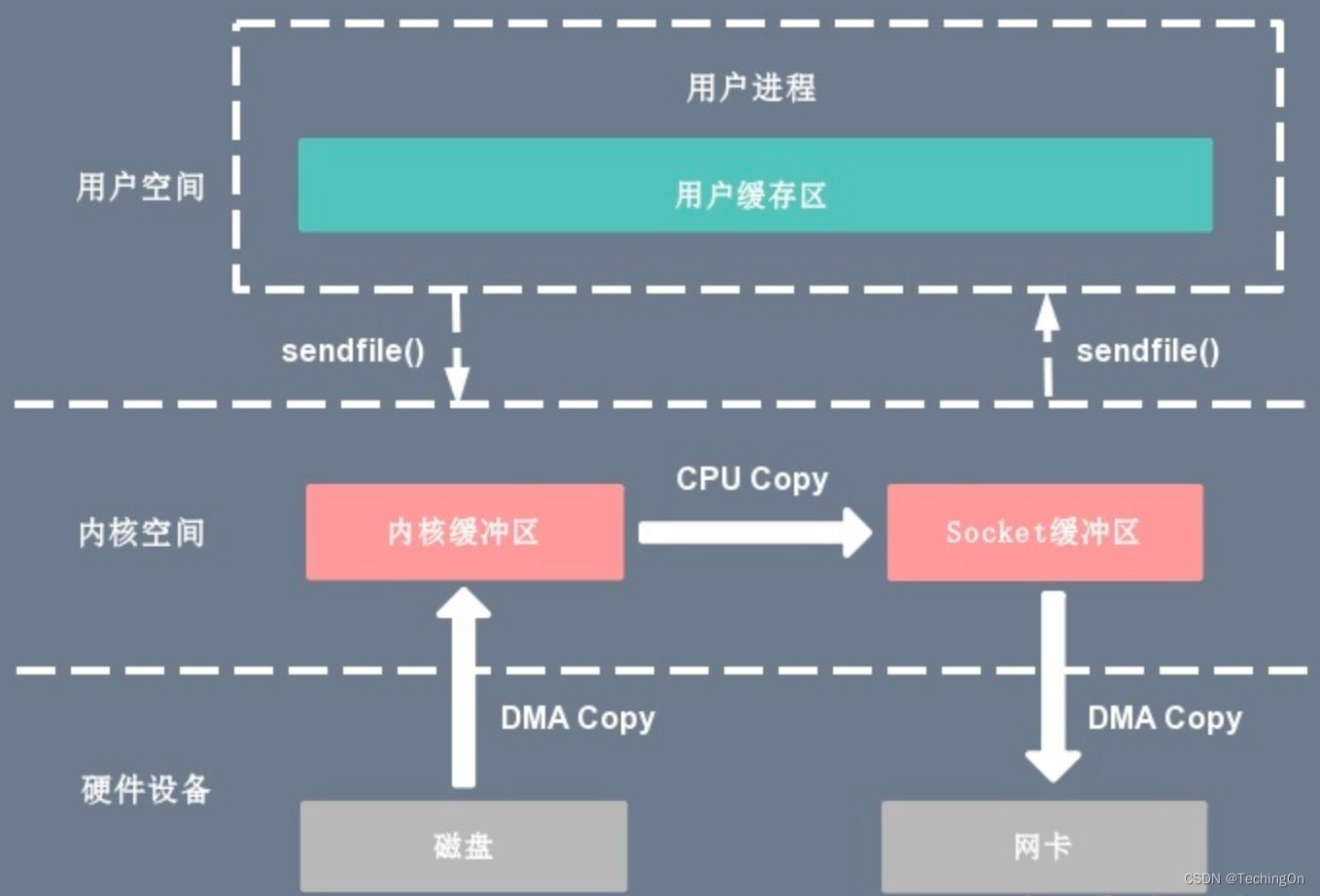

1.在Linux 2.1-2.4的版本中：1次CPU copy，2次dma copy，2次上下文切换（两次系统调用）。

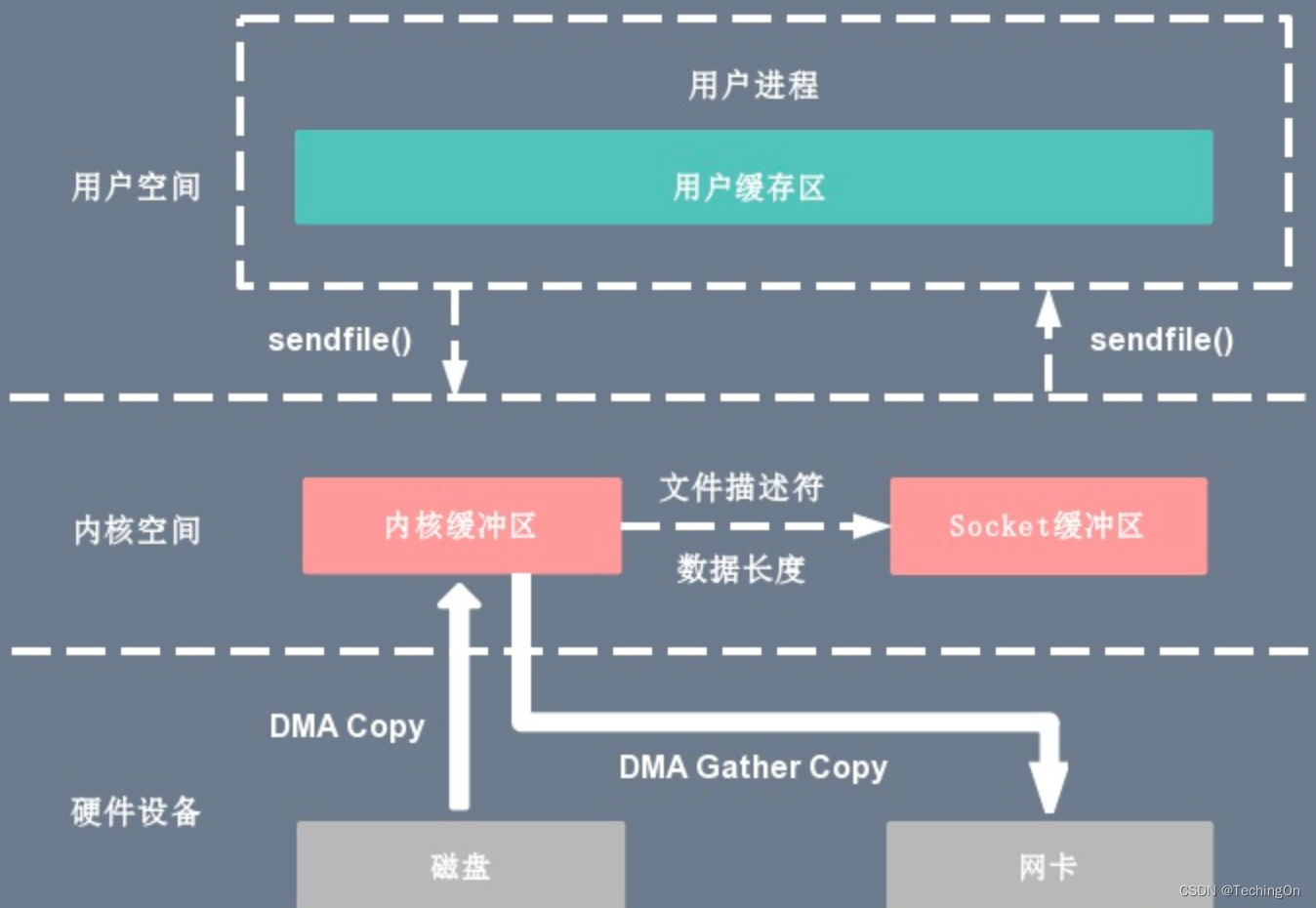

2.Linux 2.4版本后，sendfile + DMA gather copy技术组合实现2次dma copy，2次上下文切换。

只适用于将数据从文件拷贝到 socket 套接字上的传输过程。这种技术需要硬件和驱动的支持，

典型运用场景：kafka消费数据时，消息数据从磁盘传输到网络。

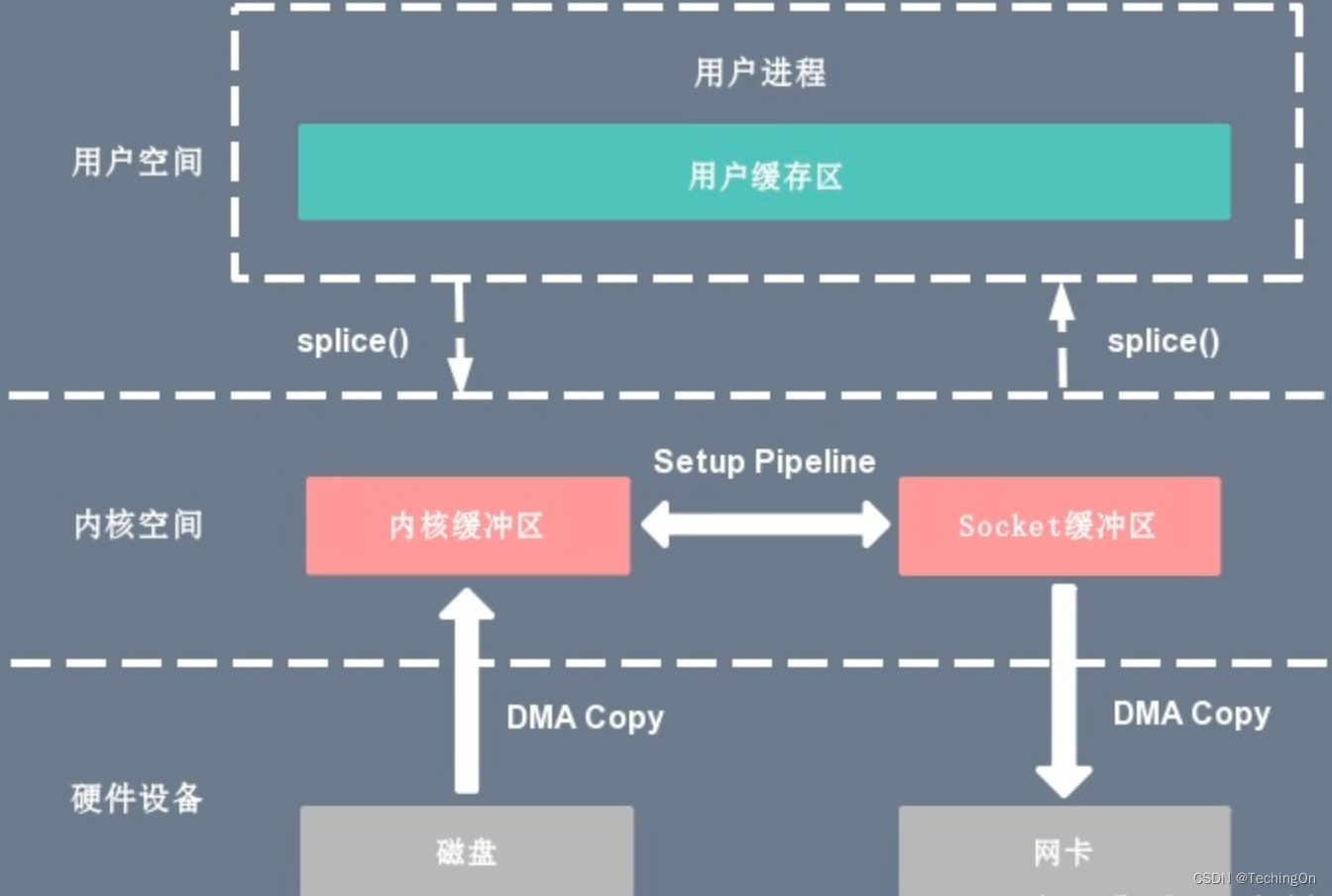

3.2 splice技术

Linux 在 2.6.17 版本引入 splice 系统调用，不仅不需要硬件支持，还实现了两个文件描述符之间的数据零拷贝。在 Linux 2.6.23 版本中， sendfile 机制的实现已经没有了，但是其 API 及相应的功能还在，只不过 API 及相应的功能是利用了 splice 机制来实现的。

与sendfile不同的是，splice允许任意两个文件互相连接，而并不只是文件与socket进行数据传输。对于从一个文件描述符发送数据到socket这种特例来说，一直都是使用sendfile系统调用，而splice一直以来就只是一种机制，它并不仅限于sendfile的功能。

3.3 mmap技术

将内核空间地址映射为用户空间地址，rw直接作用内核，保留OS的缓冲能力。

void *mmap(void *start, size_t length, int prot, int flags, int fd, off_t offsize);

2次上下文切换（两次系统调用），2次DMA copy，1次CPU copy。

典型场景：Kafka生产消息落盘时，从socket直接将数据写入内核buffer。

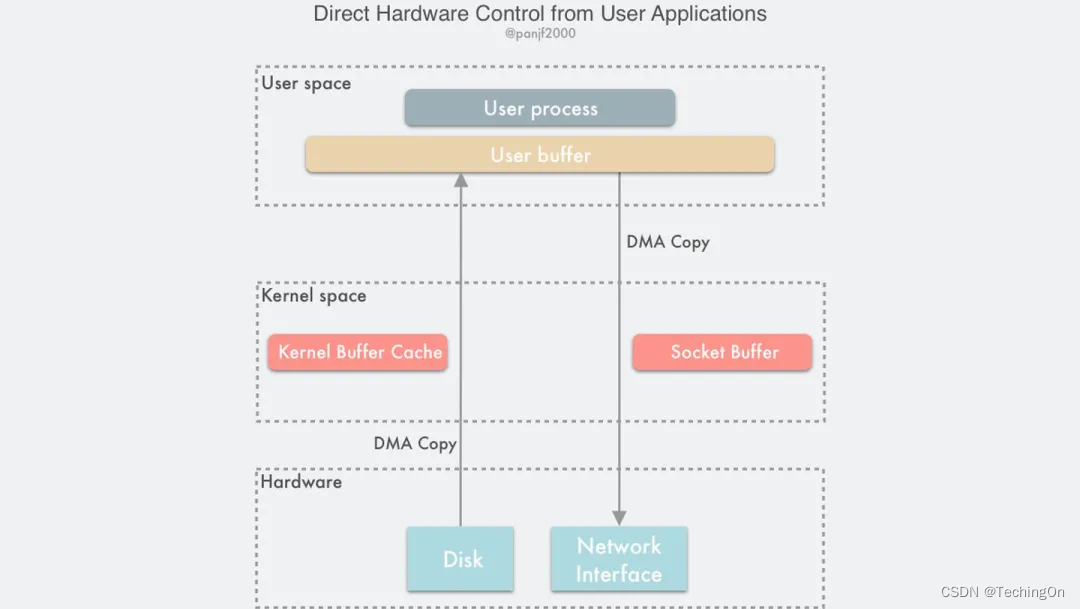

3.4 Direct I/O技术

用户空间读取的文件直接与磁盘交互，没有中间 page cache 层。虽然文件的数据本身没有使用任何缓存，但是文件的元数据仍然需要缓存；MySQL 的 O_DIRECT 与 O_DIRECT_NO_FSYNC 配置是一个具体案例。

如何使用：

int open(const char *pathname, int flags, ... /*, mode_t mode */ );

flags指定O_DIRECT。

典型应用案例：数据库管理系统是，缓存完全自治。

四、总结

总结各类提升IO效能技术对比如下：

	CPU拷贝	DMA拷贝	系统调用	上下文切换
传统方法	2	2	read/write	4
mmap	1	2	mmap/write	4
sendfile	1	2	sendfile	2
scatter/gather copy	0	2	sendfile	2
splice	0	2	splice	2
direct I/O	0	2	open(O_DIRECT)

DMA的2次copy都少不了，零拷贝带来是CPU copy的减少和上下文切换的减少。
