【零零碎碎】流程图、模块图、架构图的区别

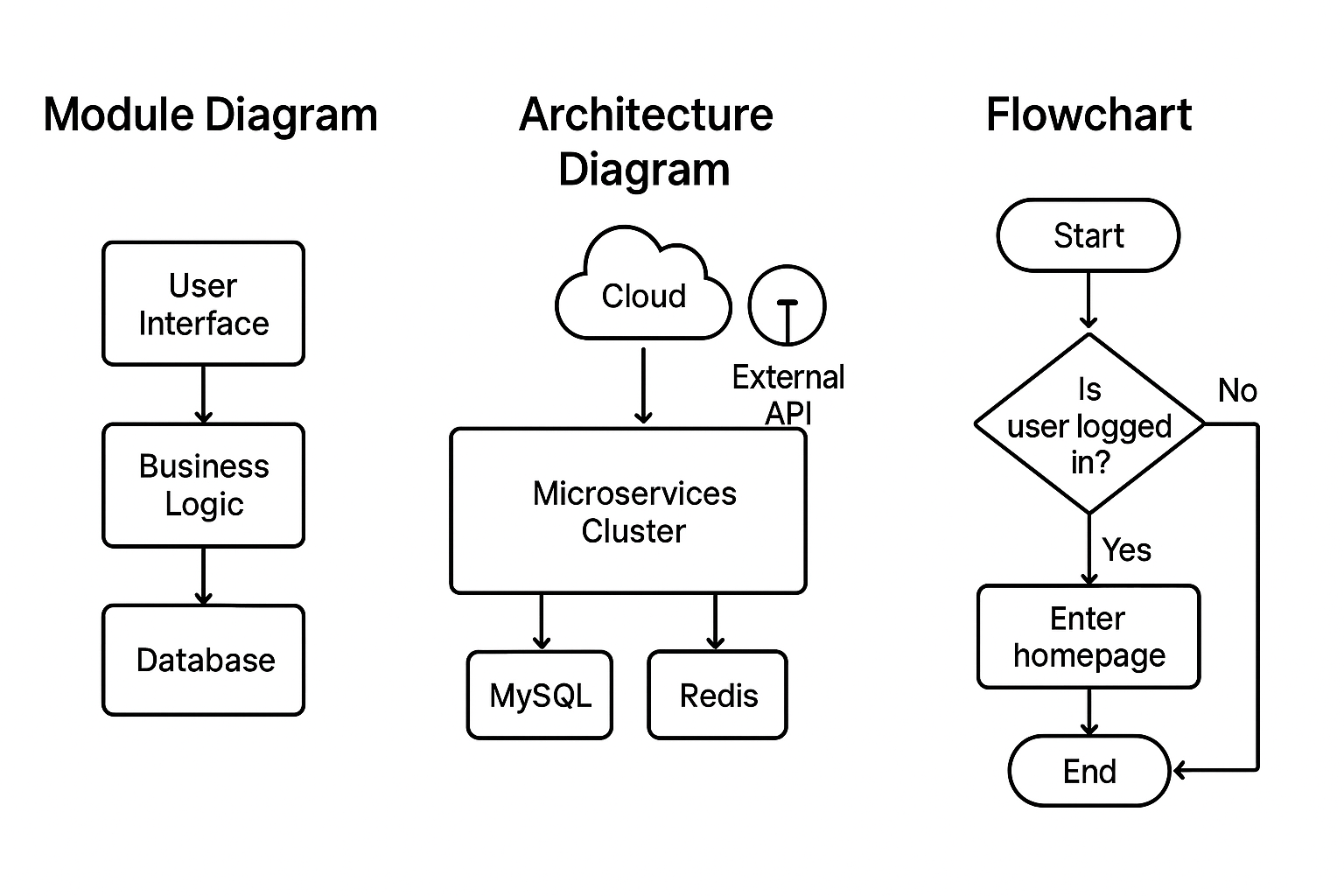

零、图像直观对比

一、模块图（Module Diagram）

重点是**“东西是什么”**——它展示的是系统由哪些模块组成，以及这些模块之间的依赖或接口。
想象你在搭乐高：模块图就是把不同的乐高零件分好类，告诉大家哪块负责什么。

1.常见用途

软件功能划分、代码结构展示（比如 MVC 中的 Model、View、Controller 各自干什么）。

2.特点：

• 每个框代表一个模块/组件
• 线代表依赖或调用关系
• 细节层次可粗可细

3.例子：

[用户界面] → [业务逻辑模块] → [数据库模块]

重点是模块边界清晰，谁跟谁有联系。

---

二、架构图（Architecture Diagram）

重点是**“整体是怎么搭起来的”——它站在更高的抽象层面，把系统看作一个大拼图，展示技术选型、部署方式和数据流。
如果模块图是乐高说明书里“这个零件叫什么”，架构图就是告诉你整座城堡怎么搭出来**，零件在哪层、怎么连接、用什么材料。

1.常见用途：技术方案说明、系统设计文档、跟老板/客户解释系统蓝图。

2.特点：

• 通常跨越多个层次：前端、后端、数据库、缓存、中间件、外部接口
• 可以包含硬件、云服务、网络拓扑
• 更关注“系统如何协同工作”，而不是具体细节

3.例子：

• 前端 → API 网关 → 微服务集群 → MySQL + Redis
• 图里可能会标明用的技术：Nginx、Kafka、Docker、K8s

---

三、流程图（Flowchart）

重点是**“事情怎么发生”**——它描述过程和顺序，让人能按图操作或理解逻辑。
如果架构图是告诉你房子怎么搭，流程图就是告诉你每天从卧室走到厨房的路线。

1.常见用途：业务流程设计、算法逻辑说明、操作步骤说明。

2.特点：

• 有开始和结束
• 每个框代表一个动作/判断
• 箭头表示顺序或分支

3.例子：

[开始] → [用户登录?] --否--> [提示登录]
                   --是--> [进入首页] → [结束]

---

四、总结

1.一句话区分：

• 模块图：告诉你系统里有哪些部件
• 架构图：告诉你这些部件怎么搭在一起形成一个系统
• 流程图：告诉你系统里事情是怎么一步一步发生的

---

2.如果你要给别人看你的项目：

• 先画架构图，让大家知道全局。
• 再画模块图，说明每部分负责啥。
• 最后画流程图，让别人知道怎么用或怎么跑。
