浅谈ISP-DPC

一．概念

图像传感器上由于自身工艺技术造成的瑕疵，如光线采集的点存在缺陷，导致在光电转换过程中某些像素值不准确，我们称之为坏点（Defect Pixel）。尤其是对于低成本的sensor来说，坏点数为100 或者1000ppm（parts per million，百万分之一）是正常的。若sensor中存在坏点，经过图像的插值（如demosaic）和滤波等非线性过程，坏点的尺寸会变大（坏点扩散），而且由于色彩校正和串扰补偿，坏点处颜色的强度和饱和度也会明显提高，因此需要在插值等过程之前对坏点进行校正，一般的分类有静态坏点和动态坏点：

• 静态坏点：

亮点：亮点的亮度值明显大于入射光乘以相应比例，随着曝光时间的增加，该点的亮度会显著增加；

暗点：接近于0。

• 动态坏点：

在一定像素范围内，该点表现正常，而超过这一范围，该点表现的比周围像素要亮。与sensor 温度、增益有关，sensor 温度升高或者gain 值增大时，动态坏点会变的更加明显。

坏点的存在一方面会影响图像的画质，另一方面，在某些应用场景下可能会影响CV的识别准确率，因此一般需要对DPC进行矫正。但是DPC的矫正也会带来相应的副作用，例如锐度下降，图像细节损失等，所以进行合适的DPC矫正是必要的。

二．矫正

动态坏点校正和静态坏点校正是两个相互独立的过程。

• 静态坏点矫正：

静态坏点的校正是基于已有的静态坏点表，比较当前点的坐标是否与静态坏点表中的某个坐标一致，若一致则判定为坏点，然后再采用中值滤波的方法对其进行校正。一般来说，需要sensor制造商给出sensor的坏点信息，方便客户的检测和校正，而且可以百分百矫正（每颗生产的sensor都矫正），这样做时sensor厂商会增加供货成本，但对于低成本的sensor来说，由于成本和时间的限制，sensor制造商没有检测sensor的坏点信息，即对于用户来说，静态坏点表是不可得的，需要用户自行对静态坏点进行标定，得到静态坏点表。

• 动态坏点矫正

由于存储坏点信息的memory有限，静态坏点校正有可能无法完全校正sensor中的坏点，因此静态坏点校正应当校正对图像质量影响最大的坏点，而动态坏点校正方法则校正其余的坏点。动态坏点的校正可以实时的检测和校正sensor 的亮点与暗点，并且校正的坏点个数不受限制。动态坏点校正相对静态坏点校正具有更大的不确定性。动态dpc可以分为两个步骤，分别为坏点检测和坏点校正



三．动态坏点矫正

因为静态坏点存在局限性，一方面是这种标定方式需要消耗人力物力，而且存储这些数据对硬件也有一定要求；另一方面随着产品使用时间地增加，坏点地数目会增加，而厂商地数据没法标定这些新增地坏点；还有一方面是有些坏点表现为正常情况下的光电特性正常，只是在长时间使用或者高ISO的情况下才会变为坏点，这部分坏点正常使用时不用当作坏点处理，毕竟插值的数据和真是数据还是有一定的差异；基于以上几点，静态坏点检测方法不进行讨论，下面讨论一种常见的检测算法。



论文认为：坏点往往是在一个邻域中的极亮或极暗点，所以以一个nxn (以5*5为例)的邻域为检测区域，

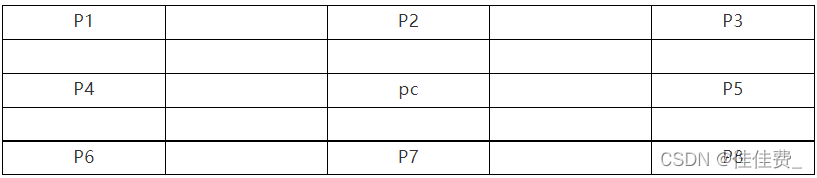

5x5的邻域内同一颜色通道相对于中心像素都有8个临近像素，可按照下面方式计算：

1.计算中心像素与周围邻域像素值的差；

2.判断每个差值是否都为正值或者都为负值；

3.如果有的为正有的为负，那么就为正常值，否则进行下一步；

4.设置一个阈值，如果八个差值的绝对值都超过阈值，那么就判断为坏点；

判断为坏点后就用八个临近的像素值的中位值来替换当前的像素值；可通过调整模板大小，以及阿尔法融合来调整检测区域大小和整体强度。
