MSTP多实例生成树实验

最新推荐文章于 2025-09-11 14:05:12 发布
原创 最新推荐文章于 2025-09-11 14:05:12 发布 · 4.1k 阅读 · 18 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#华为  、MSTP、交换机

本文档详细介绍了MSTP多实例生成树的实验，包括实验目的、所需器材、步骤、配置思路及具体配置命令。通过在华为交换机上创建VLAN、配置端口和设置Trunk模式，实现不同VLAN间的通信。实验总结强调了理解MSTP负载均衡原理和配置流程的重要性。

一、实验目的

验证MTSP多实例生成树的作用及原理

二、实验器材

华为交换机三台
pc机六机
双绞线

三、实验步骤

1）、将三台交换机彼此互联；
2）、每台交换机上各连两台pc机；

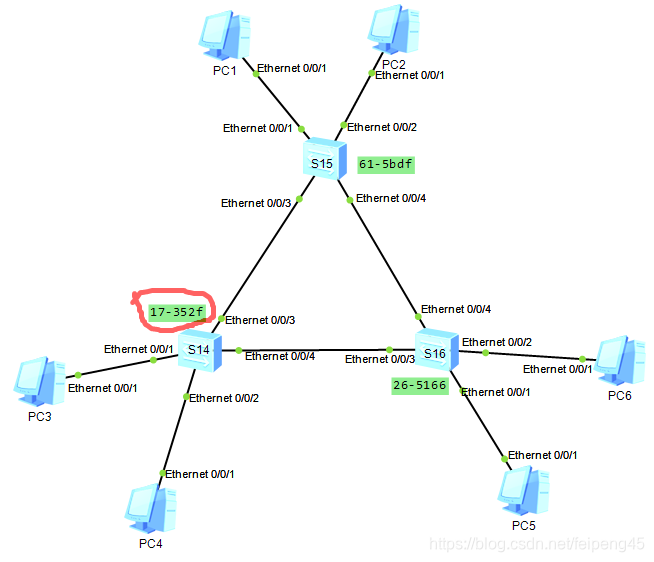

如图所示：根据三个交换机的MAC地址可得出S14为根网桥
在这里插入图片描述

四、配置思路

1）在每个交换机上创建Vlan10 20
2）将每个交换机的E0/0/1端口加入Vlan10，E0/0/2加入Vlan20
3）将每个交换机的互联端口设置为trunk模式，允许Vlan10、20的数据帧通过
4）配置交换机： S14：Vlan10为主根，Vlan20为次根； S15：Vlan20为主根，Vlan10为次根
5）激活S14，S15，S16区域配置
6）配置各pc机的ip地址和子网掩码

五、配置步骤

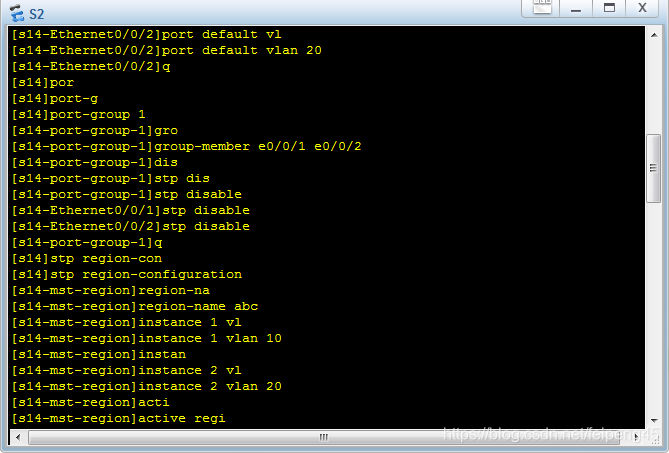

在这里插入图片描述

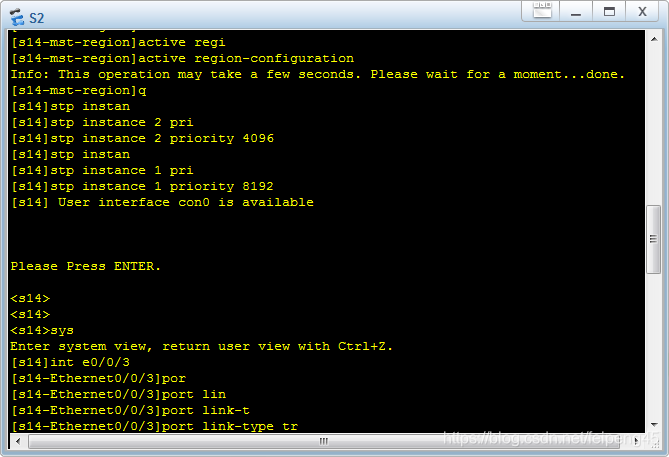

在这里插入图片描述

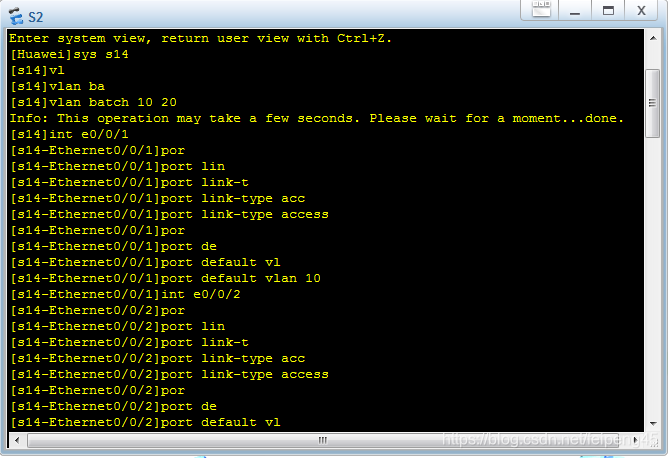

在这里插入图片描述
