今天写这个文章,是因为自己工作中用到了ROHDE&SCHWARZ(即罗德-施瓦茨公司)的仪表设备,需要通过编程的方式来读取仪表上功率测试结果,本来仪表上显示了测试结果,不知道硬件部门为什么需要通过程序来获取?需求我是不明白的。
既然要实现这个功能呢?自然就硬着头皮搞了,没想到,研究了几天,发现网上有这样的程序示例。
先来说说做这个工作的必要的工具:
1、电脑安装NIVISA1850这个工具。这个工具可以通过tcp的方式连接仪表,然后通过指令来获取相关的测试结果。其实这个工具在本文的例子中,它的作用是一个依赖,而不是用这个工具去查询功率结果,虽然通过这个工具可以查询到测量结果(measure result)。
2、仪表:罗德施瓦茨 CMW500,这个工具只有懂的人或者用过的人才知道。
3、本机安装vs2019。
4、芯片板子,既然是测试功率,就需要其他的设备了,这个设备是公司硬件部门捣鼓的东西,他们需要测试GPS功率,就是通过射频发射信号(GPRF),然后连接仪表来测试。
==========================================================================
开始试验:

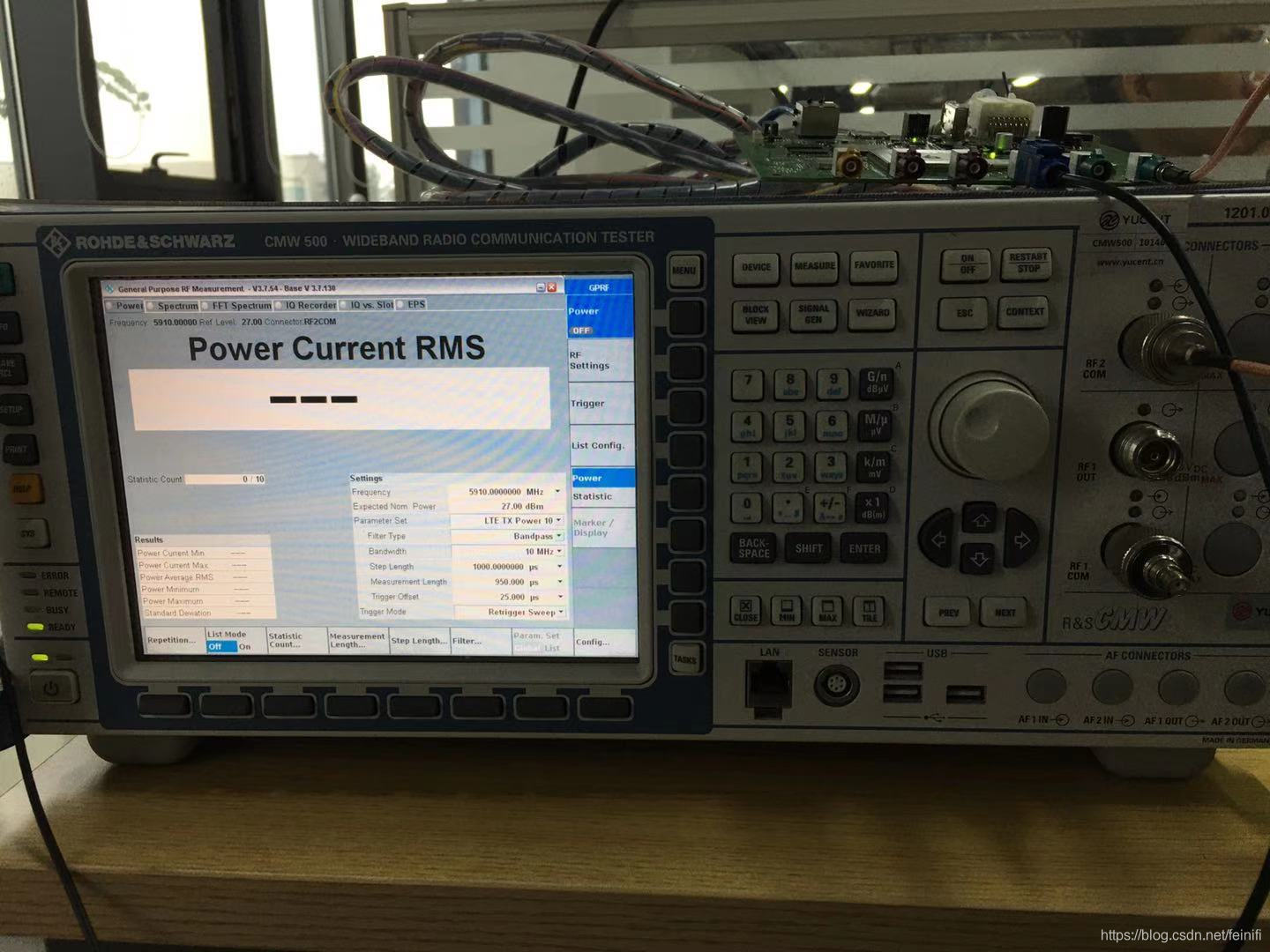

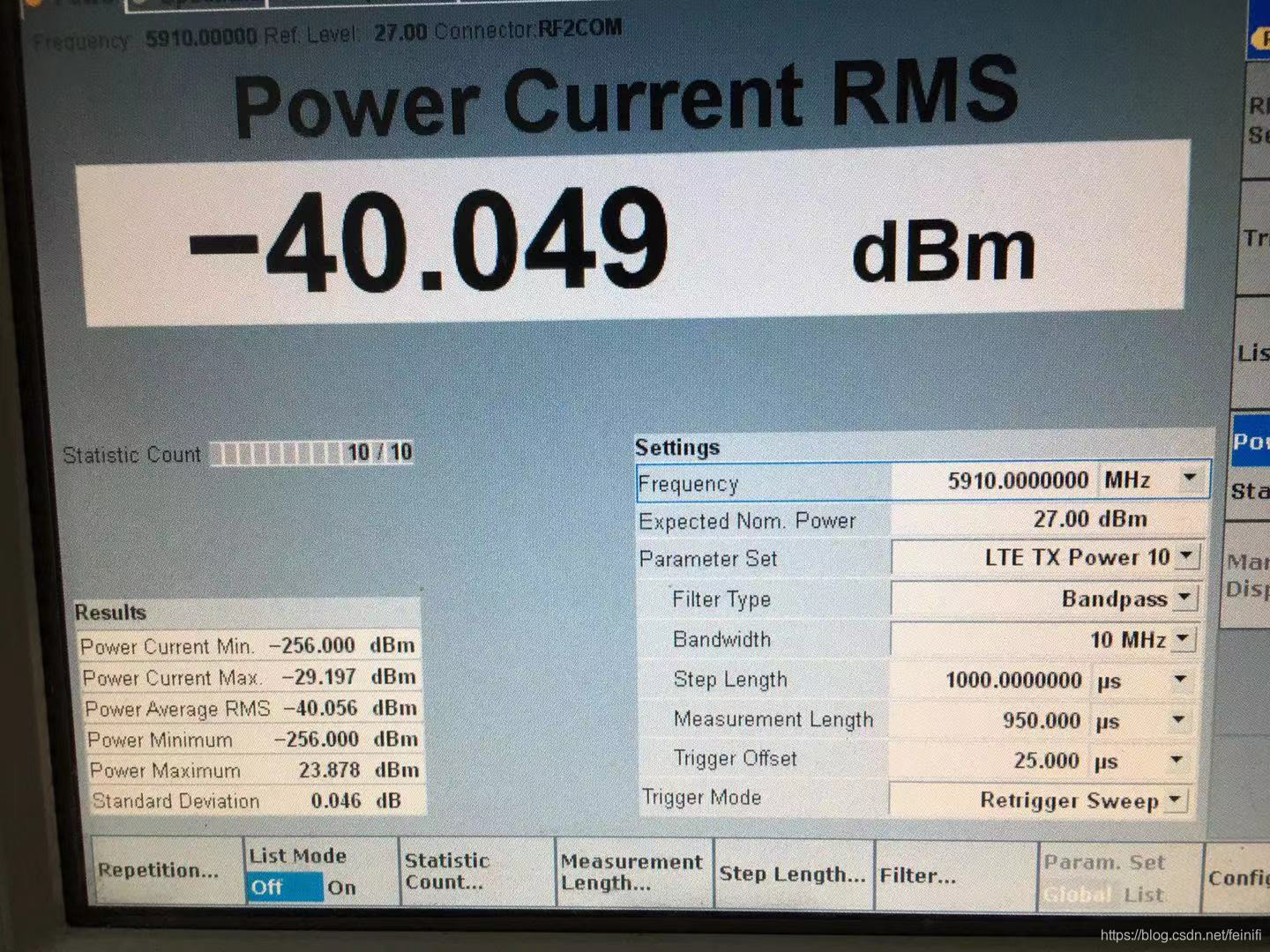

a 、开启仪表,仪表是一个windows xp系统,启动之后,设置测试功率相关参数,然后等待测试:

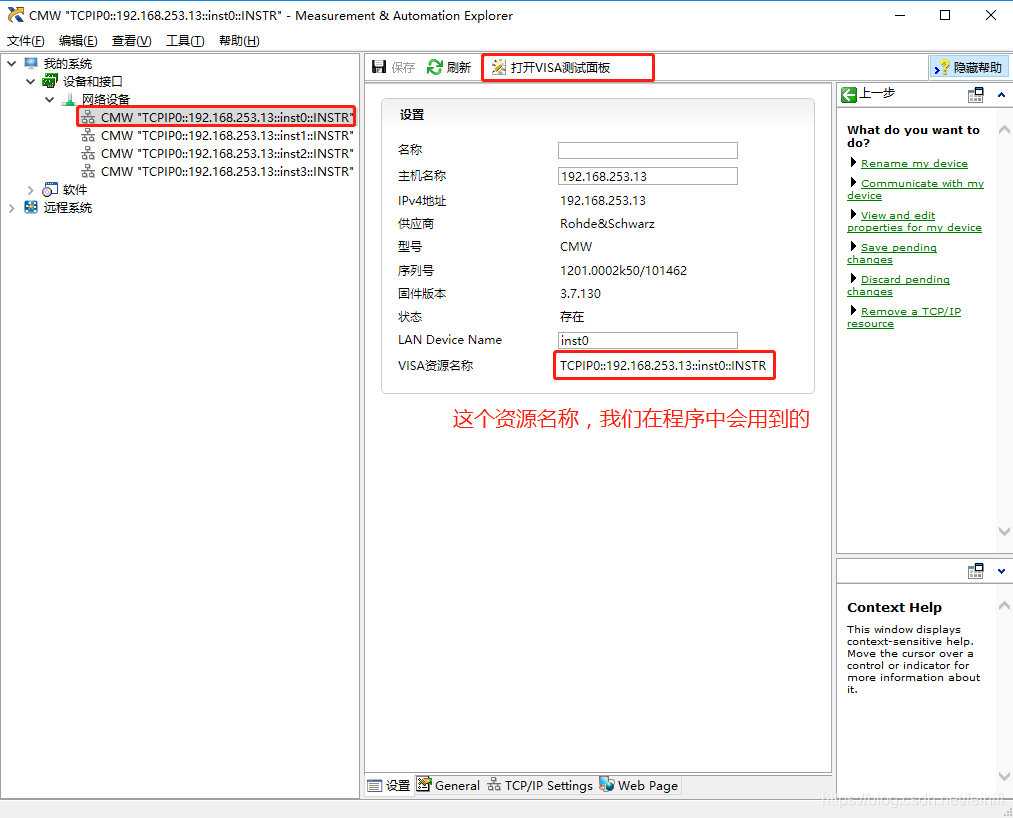

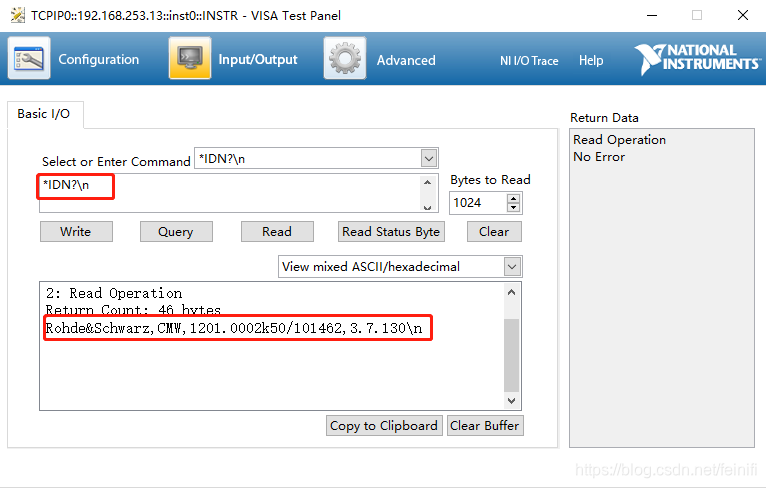

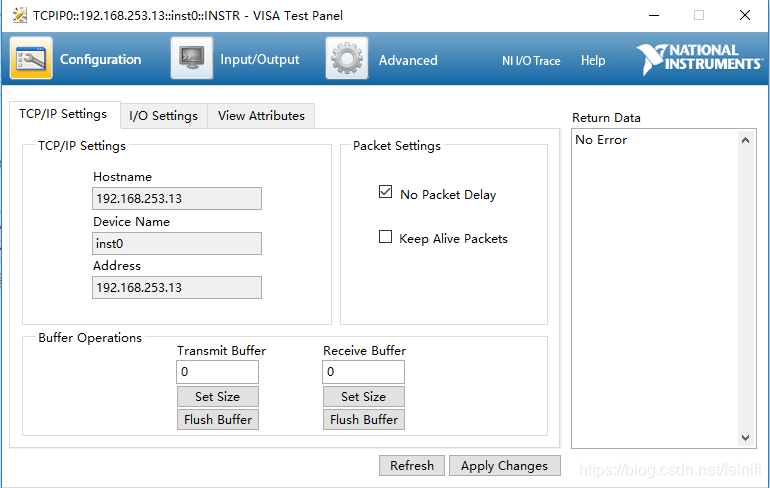

b 、前面提到安装的第一个工具,nivi
