本文介绍了MIPIDPHY和MIPICPHY两种接口的物理层差异，指出CSI2是它们的链路层协议。对于低速应用，电阻网络和自编程序可用于DPHY层和CSI2层；高速环境下则使用Lattice或高云FPGA芯片。Xilinx的7系列芯片需要电平转换，而ZU系列内部结构有所不同。参考文档包括xapp894和xapp1339。
总结：接口名字其实叫MIPI DPHY和MIPI CPHY；
两者的物理层不同；
CSI2只是这两个接口的链路层；
两者的电平标准不一样。
1）低速的用电阻网络，DPHY层和CSI2层程序自己写；
2）高速的用Lattice或高云FPGA芯片；

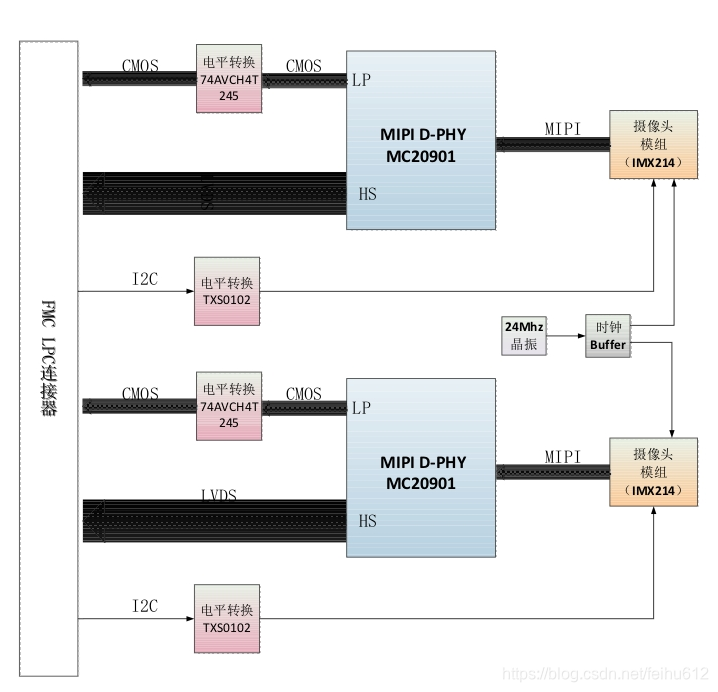

3）对于xilinx的低端芯片和7系列，需要先采用电平转换芯片

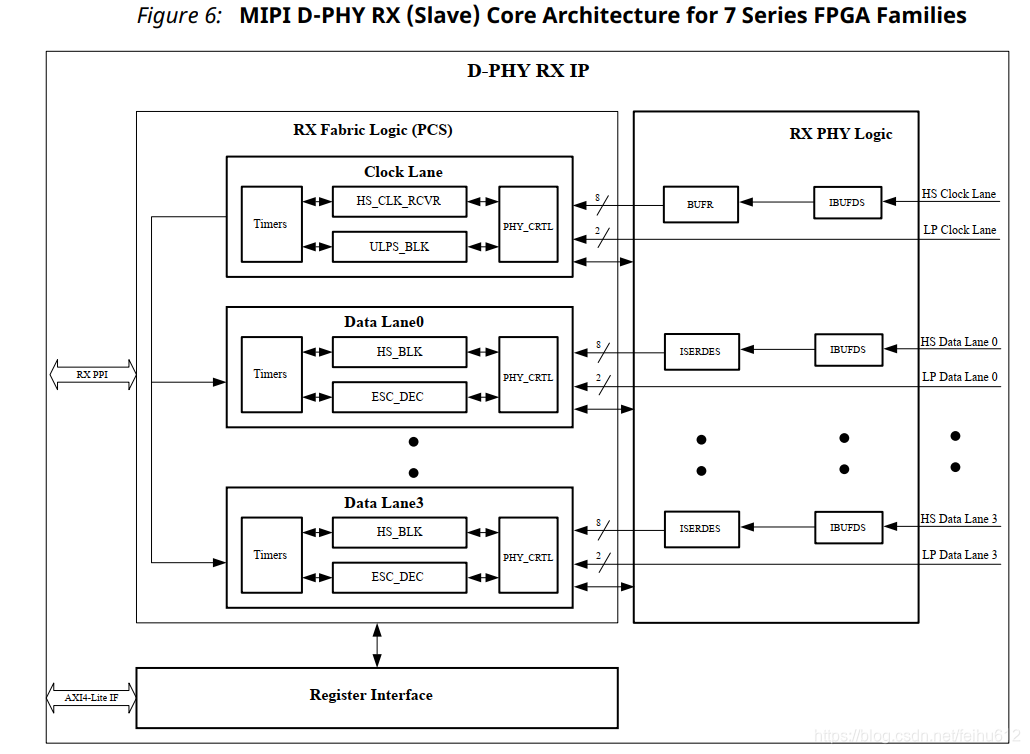

然后，对于7系列，DPHY可以采用xilinx 的免费IP，PG202关于7系列DPHY内部结构如下：

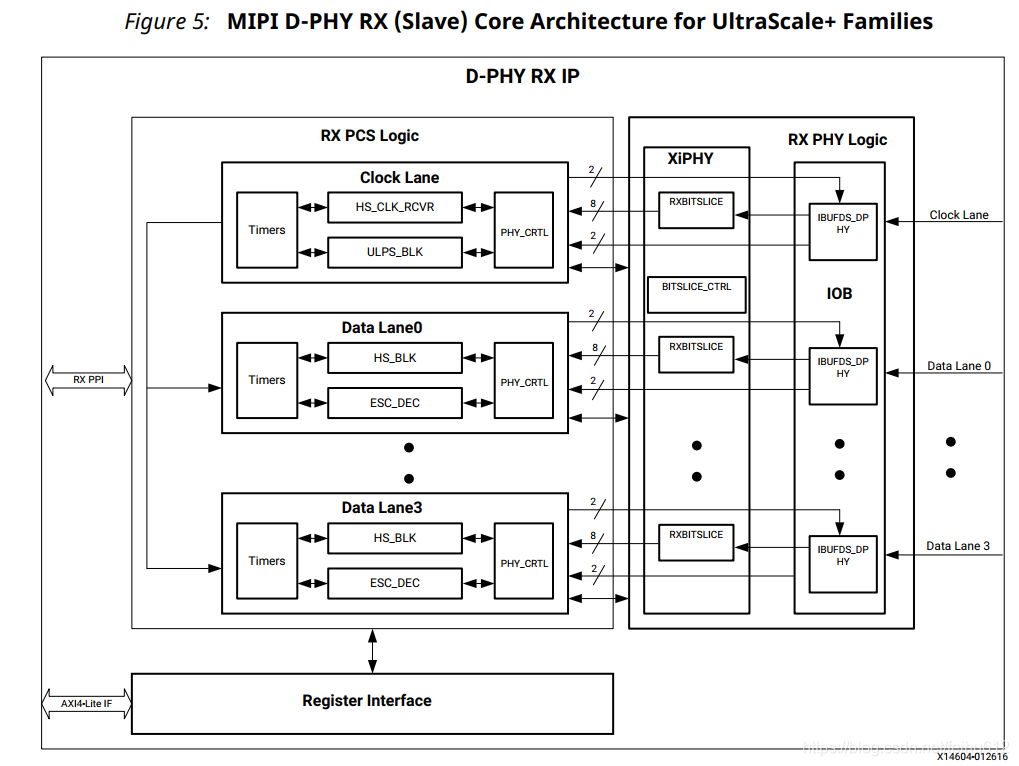

对于ZU系列，DPHY内部结构如下：
