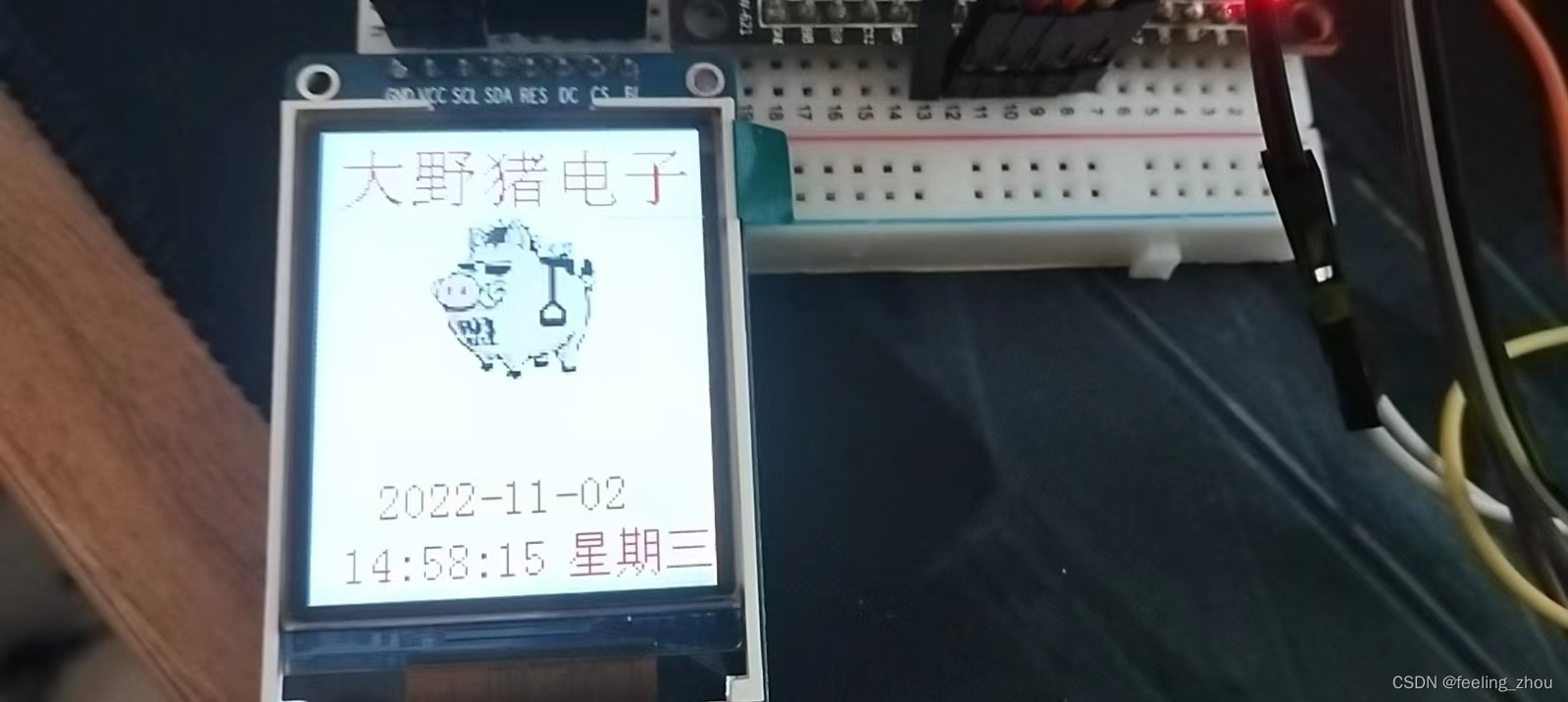

 中景园 1.8寸TFT ST7735

/*
 * spi_lcd_st7735.h
 *
 *  Created on: Oct 31, 2022
 *      Author: PIG
 */

#ifndef LCD_SPI_LCD_ST7735_H_
#define LCD_SPI_LCD_ST7735_H_

#include "stm32f1xx_hal.h"
#define u8 uint8_t
#define u16 uint16_t
#define u32 uint32_t
void LCD_Fill(u16 xsta,u16 ysta,u16 xend,u16 yend,u16 color);//指定区域填充颜色
void LCD_DrawPoint(u16 x,u16 y,u16 color);//在指定位置画一个点
void LCD_DrawLine(u16 x1,u16 y1,u16 x2,u16 y2,u16 color);//在指定位置画一条线
void LCD_DrawRectangle(u16 x1, u16 y1, u16 x2, u16 y2,u16 color);//在指定位置画一个矩形
void Draw_Circle(u16 x0,u16 y0,u8 r,u16 color);//在指定位置画一个圆

void LCD_ShowChinese(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode);//显示汉字串
void LCD_ShowChinese12x12(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode);//显示单个12x12汉字
void LCD_ShowChinese16x16(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode);//显示单个16x16汉字
void LCD_ShowChinese24x24(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode);//显示单个24x24汉字
void LCD_ShowChinese32x32(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode);//显示单个32x32汉字

void LCD_ShowChar(u16 x,u16 y,u8 num,u16 fc,u16 bc,u8 sizey,u8 mode);//显示一个字符
void LCD_ShowString(u16 x,u16 y,const u8 *p,u16 fc,u16 bc,u8 sizey,u8 mode);//显示字符串
u32 mypow(u8 m,u8 n);//求幂
void LCD_ShowIntNum(u16 x,u16 y,u16 num,u8 len,u16 fc,u16 bc,u8 sizey);//显示整数变量
void LCD_ShowFloatNum1(u16 x,u16 y,float num,u8 len,u16 fc,u16 bc,u8 sizey);//显示两位小数变量

void LCD_ShowPicture(u16 x,u16 y,u16 length,u16 width,const u8 pic[]);//显示图片


//画笔颜色
#define WHITE                  0xFFFF
#define BLACK                  0x0000
#define BLUE                    0x001F
#define BRED             0XF81F
#define GRED                                0XFFE0
#define GBLUE                               0X07FF
#define RED                    0xF800
#define MAGENTA                0xF81F
#define GREEN                  0x07E0
#define CYAN                   0x7FFF
#define YELLOW                 0xFFE0
#define BROWN                              0XBC40 //棕色
#define BRRED                              0XFC07 //棕红色
#define GRAY                               0X8430 //灰色
#define DARKBLUE               0X01CF        //深蓝色
#define LIGHTBLUE               0X7D7C        //浅蓝色
#define GRAYBLUE                0X5458 //灰蓝色
#define LIGHTGREEN              0X841F //浅绿色
#define LGRAY                              0XC618 //浅灰色(PANNEL),窗体背景色
#define LGRAYBLUE        0XA651 //浅灰蓝色(中间层颜色)
#define LBBLUE           0X2B12 //浅棕蓝色(选择条目的反色)

#endif /* LCD_SPI_LCD_ST7735_H_ */



/*
 * spi_lcd_st7735.c
 *
 *  Created on: Oct 31, 2022
 *      Author: PIG
 */


#include "spi_lcd_st7735.h"

#include "../delay/delay.h"
#include "spi_lcd_st7735_font.h"
#include "spi_lcd_st7735_init.h"

/******************************************************************************
      函数说明：在指定区域填充颜色
      入口数据：xsta,ysta   起始坐标
                xend,yend   终止坐标
                                                                color       要填充的颜色
      返回值：  无
******************************************************************************/
void LCD_Fill(u16 xsta,u16 ysta,u16 xend,u16 yend,u16 color)
{
        u16 i,j;
        LCD_Address_Set(xsta,ysta,xend-1,yend-1);//设置显示范围
        for(i=ysta;i<yend;i++)
        {
                for(j=xsta;j<xend;j++)
                {
                        LCD_WR_DATA(color);
                }
        }
}

/******************************************************************************
      函数说明：在指定位置画点
      入口数据：x,y 画点坐标
                color 点的颜色
      返回值：  无
******************************************************************************/
void LCD_DrawPoint(u16 x,u16 y,u16 color)
{
        LCD_Address_Set(x,y,x,y);//设置光标位置
        LCD_WR_DATA(color);
}


/******************************************************************************
      函数说明：画线
      入口数据：x1,y1   起始坐标
                x2,y2   终止坐标
                color   线的颜色
      返回值：  无
******************************************************************************/
void LCD_DrawLine(u16 x1,u16 y1,u16 x2,u16 y2,u16 color)
{
        u16 t;
        int xerr=0,yerr=0,delta_x,delta_y,distance;
        int incx,incy,uRow,uCol;
        delta_x=x2-x1; //计算坐标增量
        delta_y=y2-y1;
        uRow=x1;//画线起点坐标
        uCol=y1;
        if(delta_x>0)incx=1; //设置单步方向
        else if (delta_x==0)incx=0;//垂直线
        else {incx=-1;delta_x=-delta_x;}
        if(delta_y>0)incy=1;
        else if (delta_y==0)incy=0;//水平线
        else {incy=-1;delta_y=-delta_y;}
        if(delta_x>delta_y)distance=delta_x; //选取基本增量坐标轴
        else distance=delta_y;
        for(t=0;t<distance+1;t++)
        {
                LCD_DrawPoint(uRow,uCol,color);//画点
                xerr+=delta_x;
                yerr+=delta_y;
                if(xerr>distance)
                {
                        xerr-=distance;
                        uRow+=incx;
                }
                if(yerr>distance)
                {
                        yerr-=distance;
                        uCol+=incy;
                }
        }
}


/******************************************************************************
      函数说明：画矩形
      入口数据：x1,y1   起始坐标
                x2,y2   终止坐标
                color   矩形的颜色
      返回值：  无
******************************************************************************/
void LCD_DrawRectangle(u16 x1, u16 y1, u16 x2, u16 y2,u16 color)
{
        LCD_DrawLine(x1,y1,x2,y1,color);
        LCD_DrawLine(x1,y1,x1,y2,color);
        LCD_DrawLine(x1,y2,x2,y2,color);
        LCD_DrawLine(x2,y1,x2,y2,color);
}


/******************************************************************************
      函数说明：画圆
      入口数据：x0,y0   圆心坐标
                r       半径
                color   圆的颜色
      返回值：  无
******************************************************************************/
void Draw_Circle(u16 x0,u16 y0,u8 r,u16 color)
{
        int a,b;
        a=0;b=r;
        while(a<=b)
        {
                LCD_DrawPoint(x0-b,y0-a,color);             //3
                LCD_DrawPoint(x0+b,y0-a,color);             //0
                LCD_DrawPoint(x0-a,y0+b,color);             //1
                LCD_DrawPoint(x0-a,y0-b,color);             //2
                LCD_DrawPoint(x0+b,y0+a,color);             //4
                LCD_DrawPoint(x0+a,y0-b,color);             //5
                LCD_DrawPoint(x0+a,y0+b,color);             //6
                LCD_DrawPoint(x0-b,y0+a,color);             //7
                a++;
                if((a*a+b*b)>(r*r))//判断要画的点是否过远
                {
                        b--;
                }
        }
}

/******************************************************************************
      函数说明：显示汉字串
      入口数据：x,y显示坐标
                *s 要显示的汉字串
                fc 字的颜色
                bc 字的背景色
                sizey 字号 可选 16 24 32
                mode:  0非叠加模式  1叠加模式
      返回值：  无
******************************************************************************/
void LCD_ShowChinese(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode)
{
        while(*s!=0)
        {
                if(sizey==12) LCD_ShowChinese12x12(x,y,s,fc,bc,sizey,mode);
                else if(sizey==16) LCD_ShowChinese16x16(x,y,s,fc,bc,sizey,mode);
                else if(sizey==24) LCD_ShowChinese24x24(x,y,s,fc,bc,sizey,mode);
                else if(sizey==32) LCD_ShowChinese32x32(x,y,s,fc,bc,sizey,mode);
                else return;
                s+=2;
                x+=sizey;
        }
}

/******************************************************************************
      函数说明：显示单个12x12汉字
      入口数据：x,y显示坐标
                *s 要显示的汉字
                fc 字的颜色
                bc 字的背景色
                sizey 字号
                mode:  0非叠加模式  1叠加模式
      返回值：  无
******************************************************************************/
void LCD_ShowChinese12x12(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode)
{
        u8 i,j,m=0;
        u16 k;
        u16 HZnum;//汉字数目
        u16 TypefaceNum;//一个字符所占字节大小
        u16 x0=x;
        TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;

        HZnum=sizeof(tfont12)/sizeof(typFNT_GB12);        //统计汉字数目
        for(k=0;k<HZnum;k++)
        {
                if((tfont12[k].Index[0]==*(s))&&(tfont12[k].Index[1]==*(s+1)))
                {
                        LCD_Address_Set(x,y,x+sizey-1,y+sizey-1);
                        for(i=0;i<TypefaceNum;i++)
                        {
                                for(j=0;j<8;j++)
                                {
                                        if(!mode)//非叠加方式
                                        {
                                                if(tfont12[k].Msk[i]&(0x01<<j))LCD_WR_DATA(fc);
                                                else LCD_WR_DATA(bc);
                                                m++;
                                                if(m%sizey==0)
                                                {
                                                        m=0;
                                                        break;
                                                }
                                        }
                                        else//叠加方式
                                        {
                                                if(tfont12[k].Msk[i]&(0x01<<j))        LCD_DrawPoint(x,y,fc);//画一个点
                                                x++;
                                                if((x-x0)==sizey)
                                                {
                                                        x=x0;
                                                        y++;
                                                        break;
                                                }
                                        }
                                }
                        }
                }
                continue;  //查找到对应点阵字库立即退出，防止多个汉字重复取模带来影响
        }
}

/******************************************************************************
      函数说明：显示单个16x16汉字
      入口数据：x,y显示坐标
                *s 要显示的汉字
                fc 字的颜色
                bc 字的背景色
                sizey 字号
                mode:  0非叠加模式  1叠加模式
      返回值：  无
******************************************************************************/
void LCD_ShowChinese16x16(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode)
{
        u8 i,j,m=0;
        u16 k;
        u16 HZnum;//汉字数目
        u16 TypefaceNum;//一个字符所占字节大小
        u16 x0=x;
  TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;
        HZnum=sizeof(tfont16)/sizeof(typFNT_GB16);        //统计汉字数目
        for(k=0;k<HZnum;k++)
        {
                if ((tfont16[k].Index[0]==*(s))&&(tfont16[k].Index[1]==*(s+1)))
                {
                        LCD_Address_Set(x,y,x+sizey-1,y+sizey-1);
                        for(i=0;i<TypefaceNum;i++)
                        {
                                for(j=0;j<8;j++)
                                {
                                        if(!mode)//非叠加方式
                                        {
                                                if(tfont16[k].Msk[i]&(0x01<<j))LCD_WR_DATA(fc);
                                                else LCD_WR_DATA(bc);
                                                m++;
                                                if(m%sizey==0)
                                                {
                                                        m=0;
                                                        break;
                                                }
                                        }
                                        else//叠加方式
                                        {
                                                if(tfont16[k].Msk[i]&(0x01<<j))        LCD_DrawPoint(x,y,fc);//画一个点
                                                x++;
                                                if((x-x0)==sizey)
                                                {
                                                        x=x0;
                                                        y++;
                                                        break;
                                                }
                                        }
                                }
                        }
                }
                continue;  //查找到对应点阵字库立即退出，防止多个汉字重复取模带来影响
        }
}


/******************************************************************************
      函数说明：显示单个24x24汉字
      入口数据：x,y显示坐标
                *s 要显示的汉字
                fc 字的颜色
                bc 字的背景色
                sizey 字号
                mode:  0非叠加模式  1叠加模式
      返回值：  无
******************************************************************************/
void LCD_ShowChinese24x24(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode)
{
        u8 i,j,m=0;
        u16 k;
        u16 HZnum;//汉字数目
        u16 TypefaceNum;//一个字符所占字节大小
        u16 x0=x;
        TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;
        HZnum=sizeof(tfont24)/sizeof(typFNT_GB24);        //统计汉字数目
        for(k=0;k<HZnum;k++)
        {
                if ((tfont24[k].Index[0]==*(s))&&(tfont24[k].Index[1]==*(s+1)))
                {
                        LCD_Address_Set(x,y,x+sizey-1,y+sizey-1);
                        for(i=0;i<TypefaceNum;i++)
                        {
                                for(j=0;j<8;j++)
                                {
                                        if(!mode)//非叠加方式
                                        {
                                                if(tfont24[k].Msk[i]&(0x01<<j))LCD_WR_DATA(fc);
                                                else LCD_WR_DATA(bc);
                                                m++;
                                                if(m%sizey==0)
                                                {
                                                        m=0;
                                                        break;
                                                }
                                        }
                                        else//叠加方式
                                        {
                                                if(tfont24[k].Msk[i]&(0x01<<j))        LCD_DrawPoint(x,y,fc);//画一个点
                                                x++;
                                                if((x-x0)==sizey)
                                                {
                                                        x=x0;
                                                        y++;
                                                        break;
                                                }
                                        }
                                }
                        }
                }
                continue;  //查找到对应点阵字库立即退出，防止多个汉字重复取模带来影响
        }
}

/******************************************************************************
      函数说明：显示单个32x32汉字
      入口数据：x,y显示坐标
                *s 要显示的汉字
                fc 字的颜色
                bc 字的背景色
                sizey 字号
                mode:  0非叠加模式  1叠加模式
      返回值：  无
******************************************************************************/
void LCD_ShowChinese32x32(u16 x,u16 y,u8 *s,u16 fc,u16 bc,u8 sizey,u8 mode)
{
        u8 i,j,m=0;
        u16 k;
        u16 HZnum;//汉字数目
        u16 TypefaceNum;//一个字符所占字节大小
        u16 x0=x;
        TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;
        HZnum=sizeof(tfont32)/sizeof(typFNT_GB32);        //统计汉字数目
        for(k=0;k<HZnum;k++)
        {
                if ((tfont32[k].Index[0]==*(s))&&(tfont32[k].Index[1]==*(s+1)))
                {
                        LCD_Address_Set(x,y,x+sizey-1,y+sizey-1);
                        for(i=0;i<TypefaceNum;i++)
                        {
                                for(j=0;j<8;j++)
                                {
                                        if(!mode)//非叠加方式
                                        {
                                                if(tfont32[k].Msk[i]&(0x01<<j))LCD_WR_DATA(fc);
                                                else LCD_WR_DATA(bc);
                                                m++;
                                                if(m%sizey==0)
                                                {
                                                        m=0;
                                                        break;
                                                }
                                        }
                                        else//叠加方式
                                        {
                                                if(tfont32[k].Msk[i]&(0x01<<j))        LCD_DrawPoint(x,y,fc);//画一个点
                                                x++;
                                                if((x-x0)==sizey)
                                                {
                                                        x=x0;
                                                        y++;
                                                        break;
                                                }
                                        }
                                }
                        }
                }
                continue;  //查找到对应点阵字库立即退出，防止多个汉字重复取模带来影响
        }
}


/******************************************************************************
      函数说明：显示单个字符
      入口数据：x,y显示坐标
                num 要显示的字符
                fc 字的颜色
                bc 字的背景色
                sizey 字号
                mode:  0非叠加模式  1叠加模式
      返回值：  无
******************************************************************************/
void LCD_ShowChar(u16 x,u16 y,u8 num,u16 fc,u16 bc,u8 sizey,u8 mode)
{
        u8 temp,sizex,t,m=0;
        u16 i,TypefaceNum;//一个字符所占字节大小
        u16 x0=x;
        sizex=sizey/2;
        TypefaceNum=(sizex/8+((sizex%8)?1:0))*sizey;
        num=num-' ';    //得到偏移后的值
        LCD_Address_Set(x,y,x+sizex-1,y+sizey-1);  //设置光标位置
        for(i=0;i<TypefaceNum;i++)
        {
                if(sizey==12)temp=ascii_1206[num][i];                       //调用6x12字体
                else if(sizey==16)temp=ascii_1608[num][i];                 //调用8x16字体
                else if(sizey==24)temp=ascii_2412[num][i];                 //调用12x24字体
                else if(sizey==32)temp=ascii_3216[num][i];                 //调用16x32字体
                else return;
                for(t=0;t<8;t++)
                {
                        if(!mode)//非叠加模式
                        {
                                if(temp&(0x01<<t))LCD_WR_DATA(fc);
                                else LCD_WR_DATA(bc);
                                m++;
                                if(m%sizex==0)
                                {
                                        m=0;
                                        break;
                                }
                        }
                        else//叠加模式
                        {
                                if(temp&(0x01<<t))LCD_DrawPoint(x,y,fc);//画一个点
                                x++;
                                if((x-x0)==sizex)
                                {
                                        x=x0;
                                        y++;
                                        break;
                                }
                        }
                }
        }
}


/******************************************************************************
      函数说明：显示字符串
      入口数据：x,y显示坐标
                *p 要显示的字符串
                fc 字的颜色
                bc 字的背景色
                sizey 字号
                mode:  0非叠加模式  1叠加模式
      返回值：  无
******************************************************************************/
void LCD_ShowString(u16 x,u16 y,const u8 *p,u16 fc,u16 bc,u8 sizey,u8 mode)
{
        while(*p!='\0')
        {
                LCD_ShowChar(x,y,*p,fc,bc,sizey,mode);
                x+=sizey/2;
                p++;
        }
}


/******************************************************************************
      函数说明：显示数字
      入口数据：m底数，n指数
      返回值：  无
******************************************************************************/
u32 mypow(u8 m,u8 n)
{
        u32 result=1;
        while(n--)result*=m;
        return result;
}


/******************************************************************************
      函数说明：显示整数变量
      入口数据：x,y显示坐标
                num 要显示整数变量
                len 要显示的位数
                fc 字的颜色
                bc 字的背景色
                sizey 字号
      返回值：  无
******************************************************************************/
void LCD_ShowIntNum(u16 x,u16 y,u16 num,u8 len,u16 fc,u16 bc,u8 sizey)
{
        u8 t,temp;
        u8 enshow=0;
        u8 sizex=sizey/2;
        for(t=0;t<len;t++)
        {
                temp=(num/mypow(10,len-t-1))%10;
                if(enshow==0&&t<(len-1))
                {
                        if(temp==0)
                        {
                                LCD_ShowChar(x+t*sizex,y,' ',fc,bc,sizey,0);
                                continue;
                        }else enshow=1;

                }
                 LCD_ShowChar(x+t*sizex,y,temp+48,fc,bc,sizey,0);
        }
}


/******************************************************************************
      函数说明：显示两位小数变量
      入口数据：x,y显示坐标
                num 要显示小数变量
                len 要显示的位数
                fc 字的颜色
                bc 字的背景色
                sizey 字号
      返回值：  无
******************************************************************************/
void LCD_ShowFloatNum1(u16 x,u16 y,float num,u8 len,u16 fc,u16 bc,u8 sizey)
{
        u8 t,temp,sizex;
        u16 num1;
        sizex=sizey/2;
        num1=num*100;
        for(t=0;t<len;t++)
        {
                temp=(num1/mypow(10,len-t-1))%10;
                if(t==(len-2))
                {
                        LCD_ShowChar(x+(len-2)*sizex,y,'.',fc,bc,sizey,0);
                        t++;
                        len+=1;
                }
                 LCD_ShowChar(x+t*sizex,y,temp+48,fc,bc,sizey,0);
        }
}


/******************************************************************************
      函数说明：显示图片
      入口数据：x,y起点坐标
                length 图片长度
                width  图片宽度
                pic[]  图片数组
      返回值：  无
******************************************************************************/
void LCD_ShowPicture(u16 x,u16 y,u16 length,u16 width,const u8 pic[])
{
        u16 i,j;
        u32 k=0;
        LCD_Address_Set(x,y,x+length-1,y+width-1);
        for(i=0;i<length;i++)
        {
                for(j=0;j<width;j++)
                {
                        LCD_WR_DATA8(pic[k*2]);
                        LCD_WR_DATA8(pic[k*2+1]);
                        k++;
                }
        }
}



/*
 * spi_lcd_st7735_init.h
 *
 *  Created on: Oct 31, 2022
 *      Author: PIG
 */

#ifndef LCD_SPI_LCD_ST7735_INIT_H_
#define LCD_SPI_LCD_ST7735_INIT_H_

#include "stm32f1xx_hal.h"

#define USE_HORIZONTAL 1  //设置横屏或者竖屏显示 0或1为竖屏 2或3为横屏
#define u8 uint8_t
#define u16 uint16_t

#if USE_HORIZONTAL==0||USE_HORIZONTAL==1
#define LCD_W 128
#define LCD_H 160

#else
#define LCD_W 160
#define LCD_H 128
#endif



//-----------------LCD端口定义----------------

#define LCD_SCLK_Clr() HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_RESET); //GPIO_ResetBits(GPIOA,GPIO_PIN_0)//SCL=SCLK 低电平
#define LCD_SCLK_Set() HAL_GPIO_WritePin(GPIOA,GPIO_PIN_0,GPIO_PIN_SET); //GPIO_SetBits(GPIOA,GPIO_PIN_0) 高电平

#define LCD_MOSI_Clr() HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_RESET); //GPIO_ResetBits(GPIOA,GPIO_PIN_1)//SDA=MOSI
#define LCD_MOSI_Set() HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);//GPIO_SetBits(GPIOA,GPIO_PIN_1)

#define LCD_RES_Clr()  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_RESET);//GPIO_ResetBits(GPIOA,GPIO_PIN_2)//RES
#define LCD_RES_Set()  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_SET);//GPIO_SetBits(GPIOA,GPIO_PIN_2)

#define LCD_DC_Clr()   HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_RESET);//GPIO_ResetBits(GPIOA,GPIO_PIN_3)//DC
#define LCD_DC_Set()   HAL_GPIO_WritePin(GPIOA,GPIO_PIN_3,GPIO_PIN_SET);//GPIO_SetBits(GPIOA,GPIO_PIN_3)

#define LCD_CS_Clr()   HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);//GPIO_ResetBits(GPIOA,GPIO_PIN_4)//CS
#define LCD_CS_Set()   HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//GPIO_SetBits(GPIOA,GPIO_PIN_4)

#define LCD_BLK_Clr()  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_RESET);//GPIO_ResetBits(GPIOA,GPIO_PIN_5)//BLK
#define LCD_BLK_Set()  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_SET);//GPIO_SetBits(GPIOA,GPIO_PIN_5)




//void LCD_GPIO_Init(void);//初始化GPIO
void LCD_Writ_Bus(u8 dat);//模拟SPI时序
void LCD_WR_DATA8(u8 dat);//写入一个字节
void LCD_WR_DATA(u16 dat);//写入两个字节
void LCD_WR_REG(u8 dat);//写入一个指令
void LCD_Address_Set(u16 x1,u16 y1,u16 x2,u16 y2);//设置坐标函数
void LCD_Init(void);//LCD初始化

#endif /* LCD_SPI_LCD_ST7735_INIT_H_ */


/*
 * spi_lcd_st7735_init.c
 *
 *  Created on: Oct 31, 2022
 *      Author: PIG
 */

#include "spi_lcd_st7735_init.h"

#include "../delay/delay.h"

//void LCD_GPIO_Init(void)
//{
//	GPIO_InitTypeDef  GPIO_InitStructure;
// 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	 //使能A端口时钟
//	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5;
// 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
//	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz
// 	GPIO_Init(GPIOA, &GPIO_InitStructure);	  //初始化GPIOA
// 	GPIO_SetBits(GPIOA,GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5);
//}


/******************************************************************************
      函数说明：LCD串行数据写入函数
      入口数据：dat  要写入的串行数据
      返回值：  无
******************************************************************************/
void LCD_Writ_Bus(u8 dat)
{
	u8 i;
	LCD_CS_Clr();
	for(i=0;i<8;i++)
	{
		LCD_SCLK_Clr();
		if(dat&0x80)
		{
		   LCD_MOSI_Set();
		}
		else
		{
		   LCD_MOSI_Clr();
		}
		LCD_SCLK_Set();
		dat<<=1;
	}
  LCD_CS_Set();
}


/******************************************************************************
      函数说明：LCD写入数据
      入口数据：dat 写入的数据
      返回值：  无
******************************************************************************/
void LCD_WR_DATA8(u8 dat)
{
	LCD_Writ_Bus(dat);
}


/******************************************************************************
      函数说明：LCD写入数据
      入口数据：dat 写入的数据
      返回值：  无
******************************************************************************/
void LCD_WR_DATA(u16 dat)
{
	LCD_Writ_Bus(dat>>8);
	LCD_Writ_Bus(dat);
}


/******************************************************************************
      函数说明：LCD写入命令
      入口数据：dat 写入的命令
      返回值：  无
******************************************************************************/
void LCD_WR_REG(u8 dat)
{
	LCD_DC_Clr();//写命令
	LCD_Writ_Bus(dat);
	LCD_DC_Set();//写数据
}


/******************************************************************************
      函数说明：设置起始和结束地址
      入口数据：x1,x2 设置列的起始和结束地址
                y1,y2 设置行的起始和结束地址
      返回值：  无
******************************************************************************/
void LCD_Address_Set(u16 x1,u16 y1,u16 x2,u16 y2)
{
	if(USE_HORIZONTAL==0)
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1+2);
		LCD_WR_DATA(x2+2);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1+1);
		LCD_WR_DATA(y2+1);
		LCD_WR_REG(0x2c);//储存器写
	}
	else if(USE_HORIZONTAL==1)
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1+2);
		LCD_WR_DATA(x2+2);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1+1);
		LCD_WR_DATA(y2+1);
		LCD_WR_REG(0x2c);//储存器写
	}
	else if(USE_HORIZONTAL==2)
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1+1);
		LCD_WR_DATA(x2+1);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1+2);
		LCD_WR_DATA(y2+2);
		LCD_WR_REG(0x2c);//储存器写
	}
	else
	{
		LCD_WR_REG(0x2a);//列地址设置
		LCD_WR_DATA(x1+1);
		LCD_WR_DATA(x2+1);
		LCD_WR_REG(0x2b);//行地址设置
		LCD_WR_DATA(y1+2);
		LCD_WR_DATA(y2+2);
		LCD_WR_REG(0x2c);//储存器写
	}
}

void LCD_Init(void)
{
//	LCD_GPIO_Init();//初始化GPIO

	LCD_RES_Clr();//复位
	delay_ms(100);
	LCD_RES_Set();
	delay_ms(100);

	LCD_BLK_Set();//打开背光
  delay_ms(100);

	//************* Start Initial Sequence **********//
	LCD_WR_REG(0x11); //Sleep out
	delay_ms(120);              //Delay 120ms
	//------------------------------------ST7735S Frame Rate-----------------------------------------//
	LCD_WR_REG(0xB1);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x3C);
	LCD_WR_REG(0xB2);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x3C);
	LCD_WR_REG(0xB3);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x05);
	LCD_WR_DATA8(0x3C);
	LCD_WR_DATA8(0x3C);
	//------------------------------------End ST7735S Frame Rate---------------------------------//
	LCD_WR_REG(0xB4); //Dot inversion
	LCD_WR_DATA8(0x03);
	//------------------------------------ST7735S Power Sequence---------------------------------//
	LCD_WR_REG(0xC0);
	LCD_WR_DATA8(0x28);
	LCD_WR_DATA8(0x08);
	LCD_WR_DATA8(0x04);
	LCD_WR_REG(0xC1);
	LCD_WR_DATA8(0XC0);
	LCD_WR_REG(0xC2);
	LCD_WR_DATA8(0x0D);
	LCD_WR_DATA8(0x00);
	LCD_WR_REG(0xC3);
	LCD_WR_DATA8(0x8D);
	LCD_WR_DATA8(0x2A);
	LCD_WR_REG(0xC4);
	LCD_WR_DATA8(0x8D);
	LCD_WR_DATA8(0xEE);
	//---------------------------------End ST7735S Power Sequence-------------------------------------//
	LCD_WR_REG(0xC5); //VCOM
	LCD_WR_DATA8(0x1A);
	LCD_WR_REG(0x36); //MX, MY, RGB mode
	if(USE_HORIZONTAL==0)LCD_WR_DATA8(0x00);
	else if(USE_HORIZONTAL==1)LCD_WR_DATA8(0xC0);
	else if(USE_HORIZONTAL==2)LCD_WR_DATA8(0x70);
	else LCD_WR_DATA8(0xA0);
	//------------------------------------ST7735S Gamma Sequence---------------------------------//
	LCD_WR_REG(0xE0);
	LCD_WR_DATA8(0x04);
	LCD_WR_DATA8(0x22);
	LCD_WR_DATA8(0x07);
	LCD_WR_DATA8(0x0A);
	LCD_WR_DATA8(0x2E);
	LCD_WR_DATA8(0x30);
	LCD_WR_DATA8(0x25);
	LCD_WR_DATA8(0x2A);
	LCD_WR_DATA8(0x28);
	LCD_WR_DATA8(0x26);
	LCD_WR_DATA8(0x2E);
	LCD_WR_DATA8(0x3A);
	LCD_WR_DATA8(0x00);
	LCD_WR_DATA8(0x01);
	LCD_WR_DATA8(0x03);
	LCD_WR_DATA8(0x13);
	LCD_WR_REG(0xE1);
	LCD_WR_DATA8(0x04);
	LCD_WR_DATA8(0x16);
	LCD_WR_DATA8(0x06);
	LCD_WR_DATA8(0x0D);
	LCD_WR_DATA8(0x2D);
	LCD_WR_DATA8(0x26);
	LCD_WR_DATA8(0x23);
	LCD_WR_DATA8(0x27);
	LCD_WR_DATA8(0x27);
	LCD_WR_DATA8(0x25);
	LCD_WR_DATA8(0x2D);
	LCD_WR_DATA8(0x3B);
	LCD_WR_DATA8(0x00);
	LCD_WR_DATA8(0x01);
	LCD_WR_DATA8(0x04);
	LCD_WR_DATA8(0x13);
	//------------------------------------End ST7735S Gamma Sequence-----------------------------//
	LCD_WR_REG(0x3A); //65k mode
	LCD_WR_DATA8(0x05);
	LCD_WR_REG(0x29); //Display on
}

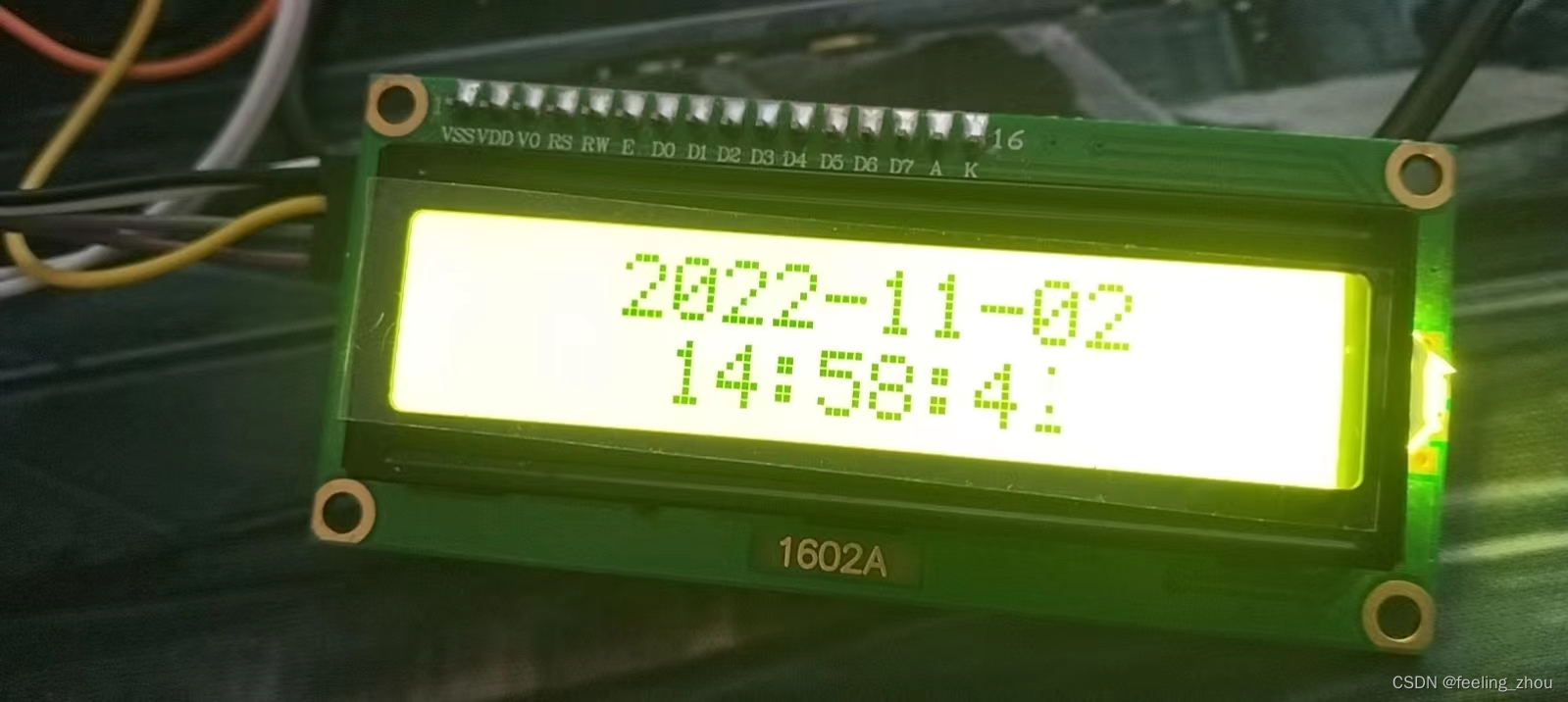

LCD 1602A

/*
 * i2c-lcd1602A.h
 *
 *  Created on: 2022年10月31日
 *      Author: PIG
 */

#ifndef LCD_I2C_LCD1602A_H_
#define LCD_I2C_LCD1602A_H_


#include "stm32f1xx_hal.h"

void lcd_init (void);   // initialize lcd

void lcd_send_cmd (char cmd);  // send command to the lcd

void lcd_send_data (char data);  // send data to the lcd

void lcd_send_string (char *str);  // send string to the lcd

void lcd_put_cur(int row, int col);  // put cursor at the entered position row (0 or 1), col (0-15);

void lcd_clear (void);


#endif /* LCD_I2C_LCD1602A_H_ */

/*
 * i2c-lcd1602A.c
 *
 *  Created on: 2022年10月31日
 *      Author: PIG
 */


#include "i2c-lcd1602A.h"
extern I2C_HandleTypeDef hi2c1;  // change your handler here accordingly

#define SLAVE_ADDRESS_LCD 0x4E // change this according to ur setup

void lcd_send_cmd (char cmd)
{
  char data_u, data_l;
	uint8_t data_t[4];
	data_u = (cmd&0xf0);
	data_l = ((cmd<<4)&0xf0);
	data_t[0] = data_u|0x0C;  //en=1, rs=0
	data_t[1] = data_u|0x08;  //en=0, rs=0
	data_t[2] = data_l|0x0C;  //en=1, rs=0
	data_t[3] = data_l|0x08;  //en=0, rs=0
	HAL_I2C_Master_Transmit (&hi2c1, SLAVE_ADDRESS_LCD,(uint8_t *) data_t, 4, 100);
}

void lcd_send_data (char data)
{
	char data_u, data_l;
	uint8_t data_t[4];
	data_u = (data&0xf0);
	data_l = ((data<<4)&0xf0);
	data_t[0] = data_u|0x0D;  //en=1, rs=0
	data_t[1] = data_u|0x09;  //en=0, rs=0
	data_t[2] = data_l|0x0D;  //en=1, rs=0
	data_t[3] = data_l|0x09;  //en=0, rs=0
	HAL_I2C_Master_Transmit (&hi2c1, SLAVE_ADDRESS_LCD,(uint8_t *) data_t, 4, 100);
}

void lcd_clear (void)
{
	lcd_send_cmd (0x80);
	for (int i=0; i<70; i++)
	{
		lcd_send_data (' ');
	}
}

void lcd_put_cur(int row, int col)
{
    switch (row)
    {
        case 0:
            col |= 0x80;
            break;
        case 1:
            col |= 0xC0;
            break;
    }

    lcd_send_cmd (col);
}


void lcd_init (void)
{
	// 4 bit initialisation
	HAL_Delay(50);  // wait for >40ms
	lcd_send_cmd (0x30);
	HAL_Delay(5);  // wait for >4.1ms
	lcd_send_cmd (0x30);
	HAL_Delay(1);  // wait for >100us
	lcd_send_cmd (0x30);
	HAL_Delay(10);
	lcd_send_cmd (0x20);  // 4bit mode
	HAL_Delay(10);

  // dislay initialisation
	lcd_send_cmd (0x28); // Function set --> DL=0 (4 bit mode), N = 1 (2 line display) F = 0 (5x8 characters)
	HAL_Delay(1);
	lcd_send_cmd (0x08); //Display on/off control --> D=0,C=0, B=0  ---> display off
	HAL_Delay(1);
	lcd_send_cmd (0x01);  // clear display
	HAL_Delay(1);
	HAL_Delay(1);
	lcd_send_cmd (0x06); //Entry mode set --> I/D = 1 (increment cursor) & S = 0 (no shift)
	HAL_Delay(1);
	lcd_send_cmd (0x0C); //Display on/off control --> D = 1, C and B = 0. (Cursor and blink, last two bits)
}

void lcd_send_string (char *str)
{
	while (*str) lcd_send_data (*str++);
}


/*
 * spi_lcd_st7735_font.h
 *
 *  Created on: Oct 31, 2022
 *      Author: PIG
 */

#ifndef LCD_SPI_LCD_ST7735_FONT_H_
#define LCD_SPI_LCD_ST7735_FONT_H_

const unsigned char ascii_1206[][12]={

{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
{0x00,0x00,0x04,0x04,0x04,0x04,0x04,0x00,0x00,0x04,0x00,0x00},/*"!",1*/
{0x14,0x14,0x0A,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*""",2*/
{0x00,0x00,0x0A,0x0A,0x1F,0x0A,0x0A,0x1F,0x0A,0x0A,0x00,0x00},/*"#",3*/
{0x00,0x04,0x0E,0x15,0x05,0x06,0x0C,0x14,0x15,0x0E,0x04,0x00},/*"$",4*/
{0x00,0x00,0x12,0x15,0x0D,0x15,0x2E,0x2C,0x2A,0x12,0x00,0x00},/*"%",5*/
{0x00,0x00,0x04,0x0A,0x0A,0x36,0x15,0x15,0x29,0x16,0x00,0x00},/*"&",6*/
{0x02,0x02,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"'",7*/
{0x10,0x08,0x08,0x04,0x04,0x04,0x04,0x04,0x08,0x08,0x10,0x00},/*"(",8*/
{0x02,0x04,0x04,0x08,0x08,0x08,0x08,0x08,0x04,0x04,0x02,0x00},/*")",9*/
{0x00,0x00,0x00,0x04,0x15,0x0E,0x0E,0x15,0x04,0x00,0x00,0x00},/*"*",10*/
{0x00,0x00,0x00,0x08,0x08,0x3E,0x08,0x08,0x00,0x00,0x00,0x00},/*"+",11*/
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x02,0x02,0x01,0x00},/*",",12*/
{0x00,0x00,0x00,0x00,0x00,0x3F,0x00,0x00,0x00,0x00,0x00,0x00},/*"-",13*/
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x02,0x00,0x00},/*".",14*/
{0x00,0x20,0x10,0x10,0x08,0x08,0x04,0x04,0x02,0x02,0x01,0x00},/*"/",15*/
{0x00,0x00,0x0E,0x11,0x11,0x11,0x11,0x11,0x11,0x0E,0x00,0x00},/*"0",16*/
{0x00,0x00,0x04,0x06,0x04,0x04,0x04,0x04,0x04,0x0E,0x00,0x00},/*"1",17*/
{0x00,0x00,0x0E,0x11,0x11,0x08,0x04,0x02,0x01,0x1F,0x00,0x00},/*"2",18*/
{0x00,0x00,0x0E,0x11,0x10,0x0C,0x10,0x10,0x11,0x0E,0x00,0x00},/*"3",19*/
{0x00,0x00,0x08,0x0C,0x0C,0x0A,0x09,0x1F,0x08,0x1C,0x00,0x00},/*"4",20*/
{0x00,0x00,0x1F,0x01,0x01,0x0F,0x11,0x10,0x11,0x0E,0x00,0x00},/*"5",21*/
{0x00,0x00,0x0C,0x12,0x01,0x0D,0x13,0x11,0x11,0x0E,0x00,0x00},/*"6",22*/
{0x00,0x00,0x1E,0x10,0x08,0x08,0x04,0x04,0x04,0x04,0x00,0x00},/*"7",23*/
{0x00,0x00,0x0E,0x11,0x11,0x0E,0x11,0x11,0x11,0x0E,0x00,0x00},/*"8",24*/
{0x00,0x00,0x0E,0x11,0x11,0x19,0x16,0x10,0x09,0x06,0x00,0x00},/*"9",25*/
{0x00,0x00,0x00,0x00,0x04,0x00,0x00,0x00,0x00,0x04,0x00,0x00},/*":",26*/
{0x00,0x00,0x00,0x00,0x00,0x04,0x00,0x00,0x00,0x04,0x04,0x00},/*";",27*/
{0x00,0x00,0x10,0x08,0x04,0x02,0x02,0x04,0x08,0x10,0x00,0x00},/*"<",28*/
{0x00,0x00,0x00,0x00,0x3F,0x00,0x3F,0x00,0x00,0x00,0x00,0x00},/*"=",29*/
{0x00,0x00,0x02,0x04,0x08,0x10,0x10,0x08,0x04,0x02,0x00,0x00},/*">",30*/
{0x00,0x00,0x0E,0x11,0x11,0x08,0x04,0x04,0x00,0x04,0x00,0x00},/*"?",31*/
{0x00,0x00,0x1C,0x22,0x29,0x2D,0x2D,0x1D,0x22,0x1C,0x00,0x00},/*"@",32*/
{0x00,0x00,0x04,0x04,0x0C,0x0A,0x0A,0x1E,0x12,0x33,0x00,0x00},/*"A",33*/
{0x00,0x00,0x0F,0x12,0x12,0x0E,0x12,0x12,0x12,0x0F,0x00,0x00},/*"B",34*/
{0x00,0x00,0x1E,0x11,0x01,0x01,0x01,0x01,0x11,0x0E,0x00,0x00},/*"C",35*/
{0x00,0x00,0x0F,0x12,0x12,0x12,0x12,0x12,0x12,0x0F,0x00,0x00},/*"D",36*/
{0x00,0x00,0x1F,0x12,0x0A,0x0E,0x0A,0x02,0x12,0x1F,0x00,0x00},/*"E",37*/
{0x00,0x00,0x1F,0x12,0x0A,0x0E,0x0A,0x02,0x02,0x07,0x00,0x00},/*"F",38*/
{0x00,0x00,0x1C,0x12,0x01,0x01,0x39,0x11,0x12,0x0C,0x00,0x00},/*"G",39*/
{0x00,0x00,0x33,0x12,0x12,0x1E,0x12,0x12,0x12,0x33,0x00,0x00},/*"H",40*/
{0x00,0x00,0x1F,0x04,0x04,0x04,0x04,0x04,0x04,0x1F,0x00,0x00},/*"I",41*/
{0x00,0x00,0x3E,0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x09,0x07},/*"J",42*/
{0x00,0x00,0x37,0x12,0x0A,0x06,0x0A,0x12,0x12,0x37,0x00,0x00},/*"K",43*/
{0x00,0x00,0x07,0x02,0x02,0x02,0x02,0x02,0x22,0x3F,0x00,0x00},/*"L",44*/
{0x00,0x00,0x3B,0x1B,0x1B,0x1B,0x15,0x15,0x15,0x35,0x00,0x00},/*"M",45*/
{0x00,0x00,0x3B,0x12,0x16,0x16,0x1A,0x1A,0x12,0x17,0x00,0x00},/*"N",46*/
{0x00,0x00,0x0E,0x11,0x11,0x11,0x11,0x11,0x11,0x0E,0x00,0x00},/*"O",47*/
{0x00,0x00,0x0F,0x12,0x12,0x0E,0x02,0x02,0x02,0x07,0x00,0x00},/*"P",48*/
{0x00,0x00,0x0E,0x11,0x11,0x11,0x11,0x17,0x19,0x0E,0x18,0x00},/*"Q",49*/
{0x00,0x00,0x0F,0x12,0x12,0x0E,0x0A,0x12,0x12,0x37,0x00,0x00},/*"R",50*/
{0x00,0x00,0x1E,0x11,0x01,0x06,0x08,0x10,0x11,0x0F,0x00,0x00},/*"S",51*/
{0x00,0x00,0x1F,0x15,0x04,0x04,0x04,0x04,0x04,0x0E,0x00,0x00},/*"T",52*/
{0x00,0x00,0x33,0x12,0x12,0x12,0x12,0x12,0x12,0x0C,0x00,0x00},/*"U",53*/
{0x00,0x00,0x33,0x12,0x12,0x0A,0x0A,0x0C,0x04,0x04,0x00,0x00},/*"V",54*/
{0x00,0x00,0x15,0x15,0x15,0x15,0x0E,0x0A,0x0A,0x0A,0x00,0x00},/*"W",55*/
{0x00,0x00,0x1B,0x0A,0x0A,0x04,0x04,0x0A,0x0A,0x1B,0x00,0x00},/*"X",56*/
{0x00,0x00,0x1B,0x0A,0x0A,0x0A,0x04,0x04,0x04,0x0E,0x00,0x00},/*"Y",57*/
{0x00,0x00,0x1F,0x09,0x08,0x04,0x04,0x02,0x12,0x1F,0x00,0x00},/*"Z",58*/
{0x1C,0x04,0x04,0x04,0x04,0x04,0x04,0x04,0x04,0x04,0x1C,0x00},/*"[",59*/
{0x00,0x02,0x02,0x04,0x04,0x04,0x08,0x08,0x08,0x10,0x10,0x00},/*"\",60*/
{0x0E,0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x0E,0x00},/*"]",61*/
{0x04,0x0A,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"^",62*/
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x3F},/*"_",63*/
{0x02,0x04,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"`",64*/
{0x00,0x00,0x00,0x00,0x00,0x0C,0x12,0x1C,0x12,0x3C,0x00,0x00},/*"a",65*/
{0x00,0x03,0x02,0x02,0x02,0x0E,0x12,0x12,0x12,0x0E,0x00,0x00},/*"b",66*/
{0x00,0x00,0x00,0x00,0x00,0x1C,0x12,0x02,0x12,0x0C,0x00,0x00},/*"c",67*/
{0x00,0x18,0x10,0x10,0x10,0x1C,0x12,0x12,0x12,0x3C,0x00,0x00},/*"d",68*/
{0x00,0x00,0x00,0x00,0x00,0x0C,0x12,0x1E,0x02,0x1C,0x00,0x00},/*"e",69*/
{0x00,0x18,0x24,0x04,0x04,0x1E,0x04,0x04,0x04,0x1E,0x00,0x00},/*"f",70*/
{0x00,0x00,0x00,0x00,0x00,0x3C,0x12,0x0C,0x02,0x1C,0x22,0x1C},/*"g",71*/
{0x00,0x03,0x02,0x02,0x02,0x0E,0x12,0x12,0x12,0x37,0x00,0x00},/*"h",72*/
{0x00,0x04,0x04,0x00,0x00,0x06,0x04,0x04,0x04,0x0E,0x00,0x00},/*"i",73*/
{0x00,0x08,0x08,0x00,0x00,0x0C,0x08,0x08,0x08,0x08,0x08,0x07},/*"j",74*/
{0x00,0x03,0x02,0x02,0x02,0x1A,0x0A,0x06,0x0A,0x13,0x00,0x00},/*"k",75*/
{0x00,0x07,0x04,0x04,0x04,0x04,0x04,0x04,0x04,0x1F,0x00,0x00},/*"l",76*/
{0x00,0x00,0x00,0x00,0x00,0x0F,0x15,0x15,0x15,0x15,0x00,0x00},/*"m",77*/
{0x00,0x00,0x00,0x00,0x00,0x0F,0x12,0x12,0x12,0x37,0x00,0x00},/*"n",78*/
{0x00,0x00,0x00,0x00,0x00,0x0C,0x12,0x12,0x12,0x0C,0x00,0x00},/*"o",79*/
{0x00,0x00,0x00,0x00,0x00,0x0F,0x12,0x12,0x12,0x0E,0x02,0x07},/*"p",80*/
{0x00,0x00,0x00,0x00,0x00,0x1C,0x12,0x12,0x12,0x1C,0x10,0x38},/*"q",81*/
最低0.47元/天 解锁文章
STM32F103C8T6+ST7735TFT LCD彩屏驱动程序
pang9998的博客
01-05 3万+
使用环境(蓝色粗体字为特别注意内容) 1、软件环境：Keil MDK 5.15 2、硬件环境：STM32F103C8T6最小系统,ST7735 1.44寸TFT LCD 某宝看到一块1.44寸的LCD，性价比蛮高，图片如下 主要参数如下： 点阵128*128 驱动芯片：ST7735 驱动方式：SPI 和STM32F103C8T6最小系统连接方式如下： 在彩屏引脚上都有引脚标识，所以...
STM32F103C8T6 HAL库方式 1.8寸TFT ST7735 和LCD1602A
11-02
总的来说，这个项目涵盖了STM32微控制器的HAL库驱动应用，以及1.8寸TFT和LCD1602A两种显示设备的使用，提供了时间显示和图片轮播等功能。开发者需要理解HAL库的使用方法，掌握ST7735和LCD1602A的驱动原理，并且熟悉...
STM32读取SD卡里里面的图片 通过1.8寸TFT显示
04-17
STM32读取SD卡里里面的图片 通过1.8寸TFT显示，针对1.8寸ST7735S方案。 可以很方便的查看sd卡里面图片，部分代码参考率原子代码
STM32F103C8T6驱动ST7735 TFT LCD彩屏实战教程
weixin_32836713的博客
10-24 2790
本文还有配套的精品资源，点击获取 简介：本教程介绍了如何使用STM32F103C8T6微控制器，配合HAL库和软件SPI技术，来驱动1.8寸ST7735 TFT LCD彩屏。STM32F103C8T6是一款基于ARM Cortex-M3内核的微控制器，而HAL库提供了一种统一的编程模型，简化了微控制器间的代码移植。软件SPI通过GPIO模拟SPI协议，适用于硬件资源有限的场...
STM32F103C8T6与ST7735s显示屏驱动代码：高效集成显示解决方案
最新发布
gitblog_06706的博客
04-11 667
STM32F103C8T6与ST7735s显示屏驱动代码：高效集成显示解决方案 【下载地址】STM32F103C8T6与ST7735s显示屏驱动代码 本项目为开发者提供了基于STM32F103C8T6单片机的ST7735s 1.8寸显示屏的驱动代码，适用于STM32CubeIDE开发环境。代码简洁高效，支持显示屏的初始化...
STM32F103C8T6HAL库+软件SPI+1.8寸ST7735TFT LCD彩屏驱动程序
12-16
STM32F103C8T6HAL库+软件SPI+1.8寸ST7735TFT LCD彩屏驱动程序
stm32读取SD卡中图片，并在TFT中显示
07-12
stm32读取SD卡中图片，并在TFT中显示
stm32 从sd卡里读出BMP图片在TFT上显示
05-10
该程序是用火牛开发板测试过的，能显示从sd卡里读出bmp格式的图片，在tft彩屏上显示，参考网上的一些程序，希望对初学者有一定的帮助吧
stm32 HAL库配置 1.8寸spiTFT液晶屏幕（源码）
07-02
stm32 HAL库配置 1.8寸spiTFT液晶屏幕（源码）
STM32F103C8T6项目：1.8寸ST7735和LCD1602A显示控制
资源摘要信息:"本文详细解析了如何使用STM32F103C8T6微控制器结合HAL库开发方式，实现与1.8寸TFT ST7735显示屏和LCD1602A字符显示屏的接口与编程。提供了源码实现，包括时间显示和照片轮播显示功能。" 一、STM32...
STM32F103C8T6+ST7735彩屏程序+中文输出
12-23
很清晰的代码，含中文、英文、图片输出
1.8寸tft液晶屏st7735资料及其代码（安卓、C51、stm32）
10-03
1.8寸tft液晶屏文档及三份代码（安卓、C51、stm32），只需要改引脚就可使用
STM32F103 读取SD卡中的图片TFT彩屏显示C程序
04-30
STM32F103 读取SD卡中的图片TFT彩屏显示C程序，程序包含编译全部内容，可直接使用
最新最全1.8寸tft液晶屏st7735资料及其代码（安卓、C51、stm32）
04-19
最新最全的1.8寸tft液晶屏文档及三份代码（安卓、C51、stm32），只需要改引脚就可使用，很简单也很齐全的资料。
STM32F103C8T6+1.44寸ST7735TFT LCD彩屏驱动程序
01-05
资源是STM32F103C8T6的1.44寸ST7735芯片SPI驱动的TFT液晶屏驱动程序完整KEIL工程，需要的朋友可以下载，改个IO口就能够使用，非常方便！说明文档连接为：https://blog.csdn.net/pang9998/article/details/85837421
stm32f103+1.8寸LCD显示屏ST7735S
07-26
stm32f103+1.8寸LCD显示屏ST7735S，图片文字等均可显示。
STM32F103C8T6点亮LCD1602
m0_74310062的博客
10-14 2471
好啦，这就是本期的全部内容啦，这篇文章主要讲解了如何使用stm32f103c8t6驱动8位lcd1602，4位模式这里没有讲解，如果有需要的话，大家可以在评论区留言。最后给大家奉上工程文档的百度网盘链接如下：通过网盘分享的文件：lcd1602.zip链接: https://pan.baidu.com/s/1syuTem5CBd13Itepb2z40g?pwd=1234 提取码: 1234。
STM32通过8位并口驱动TFT-1.8寸屏(ST7735)显示器
11-19 2114
屏幕尺寸：1.8英寸分辨率：128x128像素色彩：支持16位色彩深度（5位红、6位绿、5位蓝各通道），能够提供相对丰富的颜色表现。接口类型：MCU接口，可通过SPI协议与微控制器进行通信。驱动型号：ST7735功能：ST7735是一款低功耗的彩色TFT液晶屏驱动芯片，广泛应用于各种嵌入式系统和电子设备中。它集成了RGB RAMDAC（随机存取的数字模拟转换器）、控制器和GPIO接口，支持硬件加速图形绘制功能，如画点、线、矩形、填充以及文本显示等。
HAL库STM32的LCD的照片显示时钟
Z_xiao_bai的博客
12-06 2591
本工程实现了在显示屏上显示一张照片并在照片上以数码管格式显示当前时间，图片大小为128*128；时间为24小时进制的；使用WIFI串口接收数据FF21:10 可把时间更改为21点10分。 本工程使用的处理芯片为stm32f103rct6，显示屏芯片为ST7735S，WIFI模块为HC-25串口WIFI； 主要流程1显示屏的驱动程序编写，添加GUI显示库、Font.h来实现字符、汉字、图片的显示。 ...
评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
