NRF52芯片硬件设备初探之—ＰＷＭ

什么是PWM

PWM — Pulse width modulation，脉宽调制器。
PWM可以输出任意宽度的脉冲方波，三个PWM硬件，每个PWM硬件支持4路独立的输出通道。每个通道可以独立设置高低有效电平和占空比，并且可以在每个周期后还可以改变高低有效电平，占空比及PWM时钟频率。通过DMA可以输出任意占空比任意高低有效电平的波形数据。

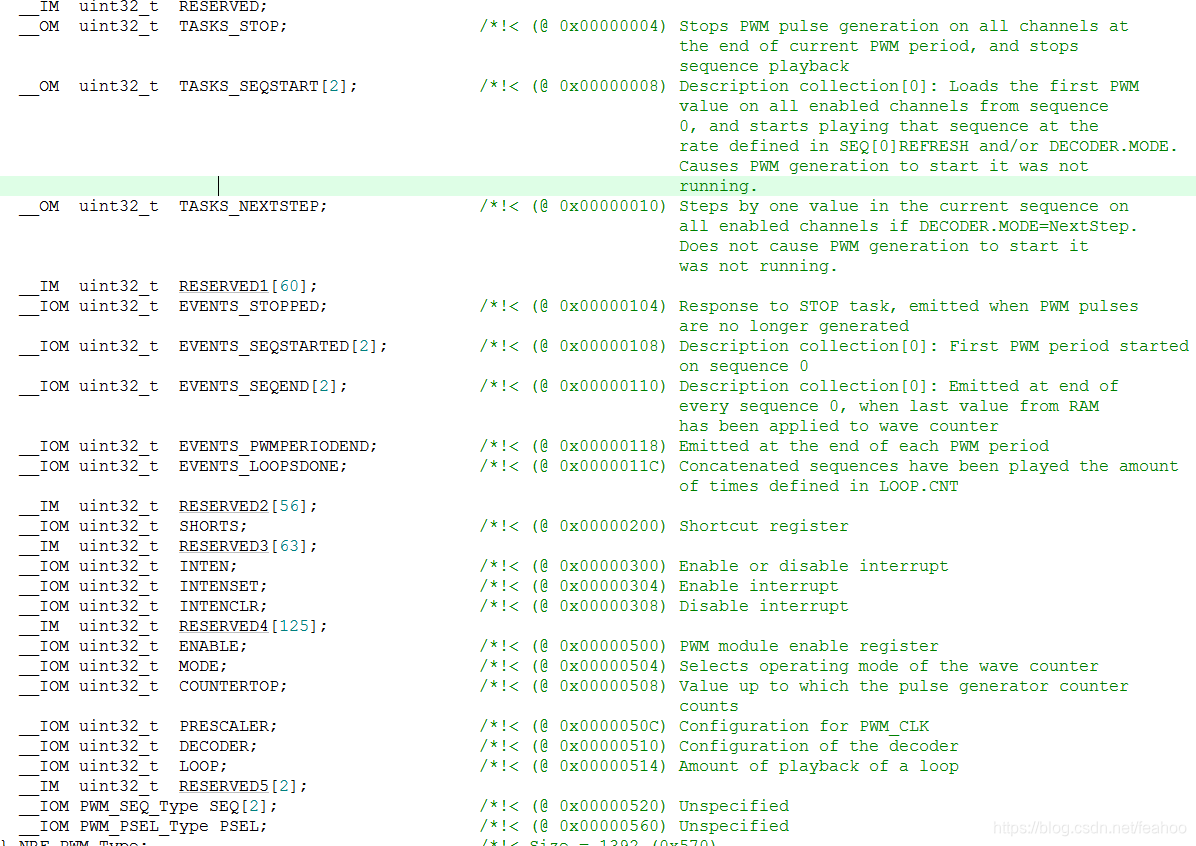

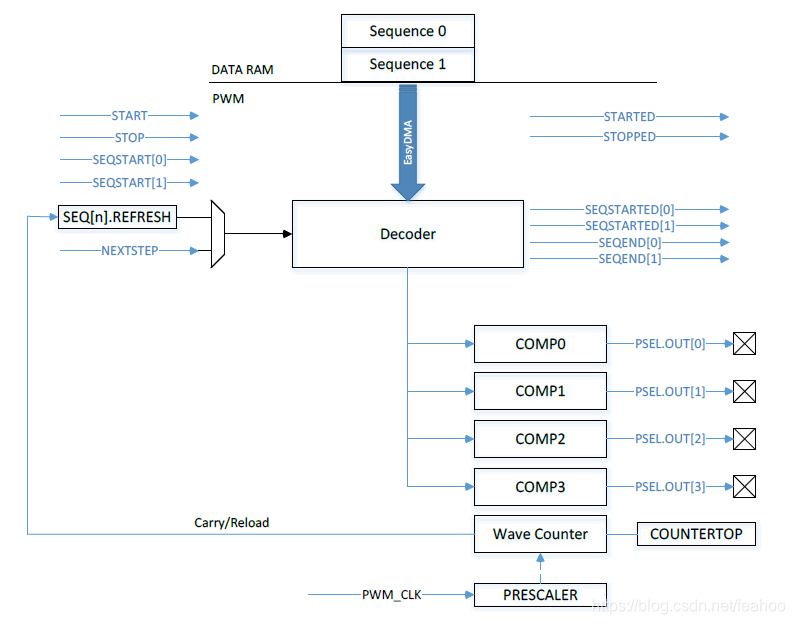

PＷＭ寄存器及结构

PWM驱动程序

PWMx使能(x=0,1,2)

NRF_PWMx->ENABLE = (PWM_ENABLE_ENABLE_Enabled << PWM_ENABLE_ENABLE_Pos);

PWMx关闭(x=0,1,2)

NRF_PWMx->ENABLE = (PWM_ENABLE_ENABLE_Disabled << PWM_ENABLE_ENABLE_Pos);

PWMx配置(x=0,1,2)

NRF_PWMx->PRESCALER = base_clock;
NRF_PWMx->MODE = mode;
NRF_PWMx->COUNTERTOP = top_value;

PWMx通道输出脚设置
