【OJ算法训练】06__十二月__树

树

参考资料，以下内容来自优快云/知乎大佬们：

https://blog.youkuaiyun.com/wannuoge4766/article/details/83998377

https://zhuanlan.zhihu.com/p/90255760

... ...

定义

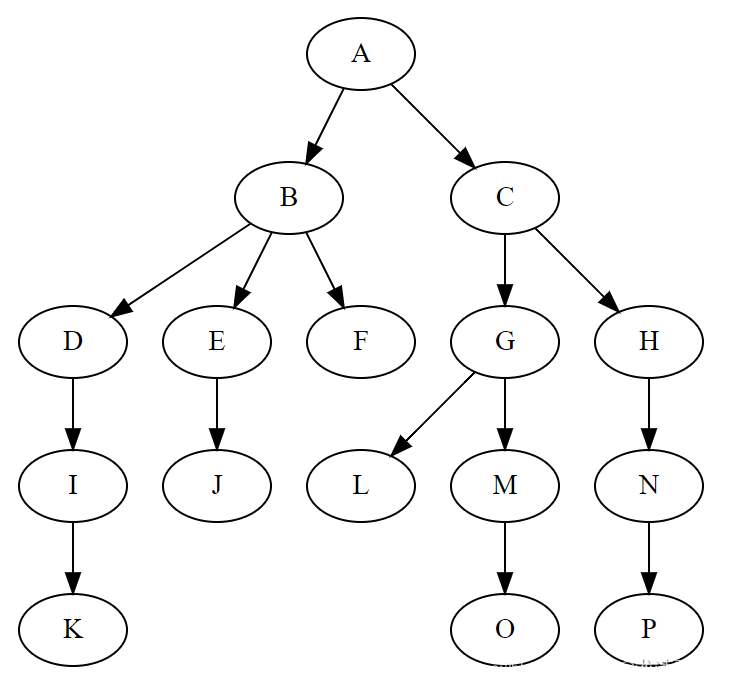

树

树，由n(n >= 1)个有限节点组成的具有层次关系的，具有倒立的树状结构的数据集合，根朝上，叶朝下。

 特点：

1. 每个节点有零个或多个子节点；

2. 没有父节点的节点称为根节点；

3. 每一个非根节点有且只有一个父节点；

4. 除了根节点外，每个子节点可以分为多个不相交的子树；

术语：度，根节点，叶子节点，父节点，子节点，深度，高度……

二叉树

每个节点最多含有两个子树的树。

完满二叉树：

除叶子节点之外的每一个节点都有两个孩子节点。（除最后一层无任何子节点外，每一层上的所有结点都有两个子结点。节点数达到最大值，所有叶子结点必须在同一层上。）

完全二叉树：

除最后一层之外的其他每一层都被完全填充，并且所有节点都保持向左对齐。（若设二叉树的深度为h，除第 h 层外，其它各层 (1～(h-1)层) 的结点数都达到最大个数，第h层所有的结点都连续集中在最左边。）

 完美二叉树：

除叶子节点之外的每一个节点都有两个孩子节点，每一层（包括最后一层）都被完全填充。

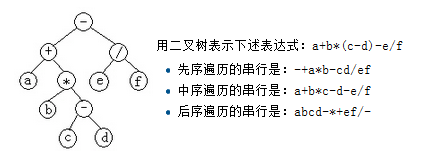

二叉树遍历方式

前序遍历：根节点->左子树->右子树（根左右）

中序遍历：左子树->根节点->右子树（左根右）

后序遍历：左子树->右子树->根节点（左右根）

前中后对应的根节点位置，即前序根节点在最前，中序根节点在中间，后序根节点在最后

层次遍历：从上至下逐层自左至右遍历（上图层次遍历的串行是：-+/a*efb-cd）

二叉查找树

Binary Search Tree，又称二叉搜索树、有序二叉树、排序二叉树。

1.若任意节点的左子树不空，则左子树上所有节点的值均小于它的根节点的值；
2.若任意节点的右子树不空，则右子树上所有节点的值均大于它的根节点的值；
3.任意节点的左、右子树也分别为二叉查找树；
4.没有键值相等的节点。

平衡二叉树

AVL树：当且仅当任何节点的两棵子树的高度差不大于1的二叉树，严格的平衡二叉树。适用于插入删除次数比较少，但查找多的情况。AVL树的左右子节点也是AVL树。

时间复杂度O(n)。

实现方式

Python树

本次只提供python的实现方式，C/C++可自行了解。

# !/usr/bin/env python
# coding: utf-8

from collections import deque
from typing import List


# 节点类
class TreeNode:
    def __init__(self, val=0, left=None, right=None):
        self.val = val
        self.left = left
        self.right = right


# 初始化树(参考大佬https://www.cnblogs.com/yezigege/p/13441377.html)
class BinaryTree:
    def __init__(self):
        self.root = None

    def init_tree(self, values=None):
        if not values:
            return None
        self.root = TreeNode(values[0])
        queue = deque([self.root])
        index = 1
        while index < len(values):
            node = queue.popleft()
            if node:
                node.left = TreeNode(values[index]) if values[index] else None
                queue.append(node.left)
                if index + 1 < len(values):
                    node.right = TreeNode(values[index + 1]) if values[index + 1] else None
                    queue.append(node.right)
                    index += 1
                index += 1

Python树可视化

一些比较好玩的尝试，用到了matplotlib.pyplot、networkx和pygraphviz两种。

1. networkx

networkx详细说明请参考大佬文章:

https://blog.youkuaiyun.com/CUFEECR/article/details/103007712

https://blog.youkuaiyun.com/weixin_44301621/article/details/104837275

# !/usr/bin/env python
# coding: utf-8

import matplotlib.pyplot as plt
import networkx as nx


# 注意：整体代码有简化
def draw_tree(node):
    pos = dict()

    def create_graph_two(tree_graph, _node, x=0, y=0, layer=1):
        pos[_node.val] = (x, y)
        if _node.left:
            tree_graph.add_edge(_node.val, _node.left.val)
            l_x, l_y = x - 1 / 2 ** layer, y - 1
            l_layer = layer + 1
            create_graph_two(tree_graph, _node.left, x=l_x, y=l_y, layer=l_layer)
        if _node.right:
            tree_graph.add_edge(_node.val, _node.right.val)
            r_x, r_y = x + 1 / 2 ** layer, y - 1
            r_layer = layer + 1
            create_graph_two(tree_graph, _node.right, x=r_x, y=r_y, layer=r_layer)
        return tree_graph, pos

    graph = nx.DiGraph()
    graph, pos = create_graph_two(graph, node)
    fig, ax = plt.subplots(figsize=(10, 10))  # 比例可以根据树的深度适当调节
    nx.draw_networkx(graph, pos, ax=ax, node_size=1000, node_color='green', font_size=16)
    plt.show()

2. pygraphviz

pygraphviz的安装可能会遇到问题，本次尝试(Win10 X64)是先安装了graphviz，再安装pygraphviz的whl，还重启了PyCharm才OK的，Linux有所不同。

下载graphviz：https://graphviz.org/download/

下载pygraphviz：https://www.lfd.uci.edu/~gohlke/pythonlibs/#pygraphviz

注意：pygraphviz需要与Python版本匹配。

pygraphviz详细说明请参考知乎大佬:

https://zhuanlan.zhihu.com/p/104636240

AGraph参数：

参数	说明	取值
directed	有向图	False/True
strict	简单图	False/True
nodesep	同级节点最小间距
ranksep	不同级节点最小间距
rankdir	绘图方向	TB (从上到下), LR (从左到右), BT (从下到上), RL (从右到左)
splines	线条类型	ortho (直角), polyline (折线), spline (曲线), line (线条), none (无)
concentrate	合并线条 (双向箭头)	False/True
bgcolor	背景颜色
compound	多子图时，不允许子图相互覆盖	False/True
normalize	以第一个节点作为顶节点	False/True

示例代码：

# !/usr/bin/env python
# coding: utf-8
​
import pygraphviz as pgv
​

# pygraphviz 添加节点/边即可写入dot并导出和绘制，比较简单
# 又写了一个公用的方法，获取二叉树父子节点组合列表，遍历进行add_edge
​# 注意：整体代码有简化
if __name__ == '__main__':
    tree_pic = pgv.AGraph(directed=True, strict=True)
    tree_pic.add_edge(1, 2)
    tree_pic.add_edge(1, 3)
    tree_pic.add_edge(2, 5)
    tree_pic.add_edge(2, 4)
    tree_pic.add_edge(5, 6)
    tree_pic.add_edge(5, 7)
    tree_pic.add_edge(3, 8)
    tree_pic.add_edge(3, 9)
    tree_pic.add_edge(8, 10)
    tree_pic.add_edge(8, 11)
    tree_pic.graph_attr['epsilon'] = '0.01'
    print(tree_pic.string())  # print dot file to standard output
    tree_pic.write('tree_pic.dot')
    tree_pic.layout('dot')  # layout with dot
    tree_pic.draw('tree_pic.png')
​

LeetCode题目

94.二叉树的中序遍历

https://leetcode-cn.com/problems/binary-tree-inorder-traversal/

给定一个二叉树的根节点 root ，返回它的 中序 遍历。

解题思路

本地调试时候发现示例1给的列表"[1, None, 2, 3]"，初始化树有点问题。普通的(2i+1, 2i+2)方法，对于元素个数小于(2*高度-1)的情况右子树会少一部分。思考和查询之后，参考大佬办法利用deque解决此问题。

Python3方法

# !/usr/bin/env python
# coding: utf-8
​
from collections import deque
from typing import List
​
​
# 节点类 + 初始化树
# 具体代码见上文
​
​
class Solution:
    @staticmethod
    def inorder_traversal(root: TreeNode) -> List[int]:
        stack, res = [root], []
​
        while stack:
            i = stack.pop()
            if isinstance(i, TreeNode):
                stack.extend([i.right, i.val, i.left])
            elif isinstance(i, int):
                res.append(i)
​
        return res
​
​
if __name__ == '__main__':
    tree_data = [1, None, 2, 3]
    # tree_data = [1, 2, 3, None, 4, 5]
​
    rt = BinaryTree()
    rt.init_tree(tree_data)
​
    result = Solution()
    print(result.inorder_traversal(rt.root))

​95.不同的二叉搜索树 II

https://leetcode-cn.com/problems/unique-binary-search-trees-ii/

给你一个整数 n ，请你生成并返回所有由 n 个节点组成且节点值从 1 到 n 互不相同的不同 二叉搜索树 。可以按 任意顺序 返回答案。

解题思路

二叉搜索树关键性质：根节点值大于左子树所有节点值，小于右子树所有节点值。且左子树、右子树同为二叉搜索树。

回溯。

增加了一个打印的方法。

Python3方法

# !/usr/bin/env python
# coding: utf-8
​
from typing import List
​
​
class TreeNode:
    def __init__(self, val=0, left=None, right=None):
        self.val = val
        self.left = left
        self.right = right
​
​
class Solution:
    @staticmethod
    def generate_trees(n: int) -> List[TreeNode]:
        dp = []
        for i in range(n + 1):
            dp.append([])
            for j in range(n + 1):
                if i == j:
                    dp[i].append([TreeNode(i)])
                elif i < j:
                    dp[i].append([])
                else:
                    dp[i].append([None])
​
        dp[0][0] = None
        for i in range(n - 1, 0, -1):
            for j in range(i + 1, n + 1):
                for r in range(i, j + 1):
                    left = r + 1 if r < j else r
                    for x in dp[i][r - 1]:
                        for y in dp[left][j]:
                            node = TreeNode(r)
                            node.left = x
                            node.right = y
                            if r == j:
                                node.right = None
                            dp[i][j].append(node)
        return dp[1][n]
​
    @staticmethod
    def generate_trees_2(n: int) -> List[TreeNode]:
        def get_trees(start, end):
            if start > end:
                return [None, ]
​
            all_trees = []
            for i in range(start, end + 1):  # 枚举可行根节点
                # 获得所有可行的左子树集合
                left_trees = get_trees(start, i - 1)
​
                # 获得所有可行的右子树集合
                right_trees = get_trees(i + 1, end)
​
                # 从左子树集合中选出一棵左子树，从右子树集合中选出一棵右子树，拼接到根节点上
                for l in left_trees:
                    for r in right_trees:
                        curr_tree = TreeNode(i)
                        curr_tree.left = l
                        curr_tree.right = r
                        all_trees.append(curr_tree)
​
            return all_trees
​
        return get_trees(1, n) if n else []
​
    @staticmethod
    def print_trees(trees):
        tree_list = list()
        for tree in trees:
            if not tree:
                return []
            res = [tree]
            nums = []
​
            while res:
                node = res.pop(0)
                nums.append(node.val)
​
                if node.left:
                    res.append(node.left)
                if node.right:
                    res.append(node.right)
            tree_list.append(nums)
​
        print(tree_list)
​
​
if __name__ == '__main__':
    num = 3
​
    result = Solution()
    # dp
    result.print_trees(result.generate_trees(num))
    # 回溯
    result.print_trees(result.generate_trees_2(num))
​

98.验证二叉搜索树

https://leetcode-cn.com/problems/validate-binary-search-tree/

给你一个二叉树的根节点 root ，判断其是否是一个有效的二叉搜索树。

有效 二叉搜索树定义如下：

节点的左子树只包含 小于 当前节点的数。
节点的右子树只包含 大于 当前节点的数。
所有左子树和右子树自身必须也是二叉搜索树。

解题思路

根据二叉搜索树的定义判断。

Python3方法

# !/usr/bin/env python
# coding: utf-8
​
from collections import deque
​
INT_MAX = 2 ** 31
INT_MIN = -(2 ** 31) - 1
​
​
# 节点类 + 初始化树
# 具体代码见上文
​
​
class Solution:
    def __init__(self):
        self.is_ok = True
​
    def is_valid_bst(self, root: TreeNode) -> bool:
        self.validate(root, INT_MIN, INT_MAX)
        return self.is_ok
​
    def validate(self, node, low, high):
        if self.is_ok:
            if node.val >= high or node.val <= low:
                self.is_ok = False
            if node.left:
                self.validate(node.left, low, node.val)
            if node.right:
                self.validate(node.right, node.val, high)
​
​
if __name__ == '__main__':
    # tree_data = [2, 1, 3]
    tree_data = [5, 1, 4, None, None, 3, 6]
​
    rt = BinaryTree()
    rt.init_tree(tree_data)

    res = Solution()
    print(res.is_valid_bst(rt.root))
​

总结

十二月的算法训练，树。因为工作和学习一直在用Python，写C++手生了都。本月也更多时间沉迷于更好玩的可视化，所以直接略去了三道题的C++方法解答。还有就是，做题过程中发现C++在初始化树时候(个人)不太好实现，94题给的示例1列表，Python方法转树结构一开始都没搞定。

三道题做完之后多想了点，于是就有了树的可视化这一小节内容。工作中遇到有同事在用DiGraph方法，正好就借此学习学习。本来可以独立成篇，不过先就这样吧，毕竟主题是算法。

OJ算法训练，第一阶段就此结束。
