TL437x-EVM是广州创龙基于SOM-TL437x核心板研发的TI ARM Cortex-A9开发板，采用核心板+底板方式，尺寸180mm×130mm，核心板采用460pin B2B工业级连接器，稳定可靠。SOM-TL437x核心板采用高密度沉金无铅工艺8层板设计，尺寸58mm×35mm，采用美国德州仪器Cortex-A9 CPU AM437x，高性能与低功耗有机结合。开发板底板采用四层无铅沉金电路板设计，引出各种常见接口。

Revision History
Draft Date Revision No. Description
2018/2/24 V2.1 1.开发板版本更新。
2.文档格式校订，硬件更新，替换图片。
2016/5/26 V1.1 1.排版修改。
2015/8/20 V1.0 1.初始版本。

目录
前言 3
1 处理器 4
2 FLASH 4
3 RAM 5
4 FRAM 5
5 电源接口和拨码开关 6
6 JTAG仿真器接口 7
7 ADC0/ADC1接口 7
8 LCD触摸屏接口 8
9 LED指示灯 9
10 按键 12
11 串口 12
12 BOOT SET启动选择开关 15
13 MicroSD接口 16
14 拓展IO信号 16
15 底板B2B连接器 17
16 RTC座 20
17 CAMERA0/CAMERA1接口 21
18 USB OTG/USB HUB接口 22
19 RGMII千兆以太网口 23
20 音频输出输入接口 24
21 HDMI接口 25
22 CAN接口 26
更多帮助 28

前言
TL437x-EVM是广州创龙基于SOM-TL437x核心板研发的一款TI ARM Cortex-A9开发板，采用核心板+底板方式，尺寸为180mm130mm，核心板采用460pin B2B工业级连接器，稳定、可靠、便捷，可以帮助客户快速评估核心板性能。
SOM-TL437x核心板采用高密度沉金无铅工艺8层板设计，尺寸为58mm*35mm，采用美国德州仪器最新Cortex-A9 CPU AM437x，高性能与低功耗有机结合。采用耐高温、体积小、精度高的B2B连接器，引出了核心板的全部接口资源，帮助开发者快速进行二次开发。
TL437x-EVM开发板底板采用四层无铅沉金电路板设计，为了方便用户学习开发参考使用，上面引出了各种常见的接口。

1处理器

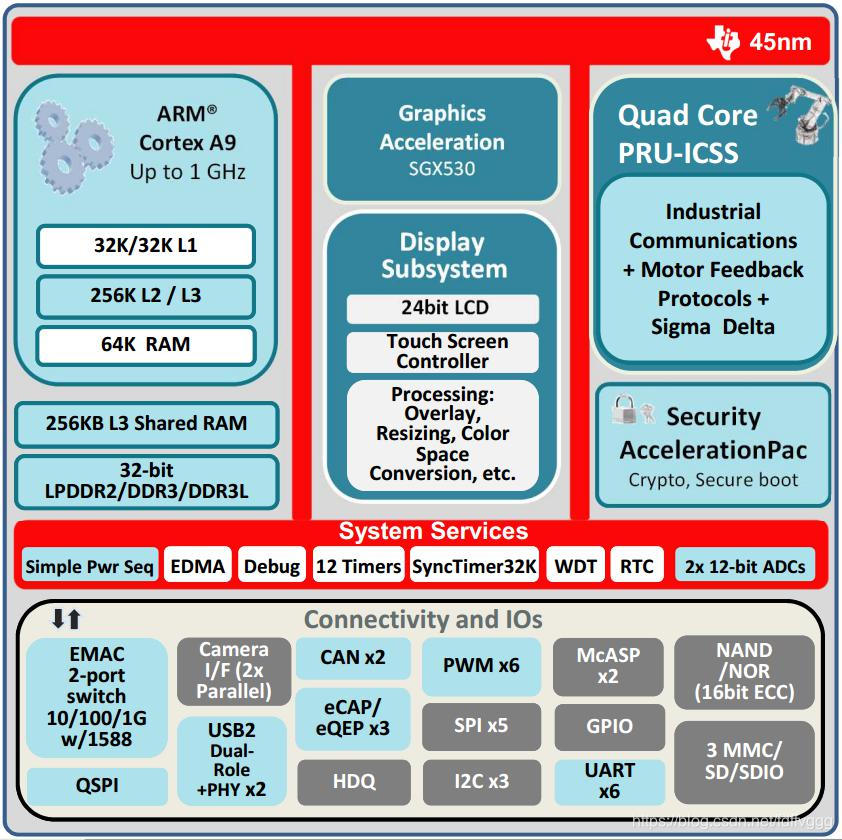

TI AM437x是一款高性能嵌入式32位工业级Cortex-A9处理器。拥有多种工业接口资源，以下是AM437x CPU资源框图：

图 1

2FLASH

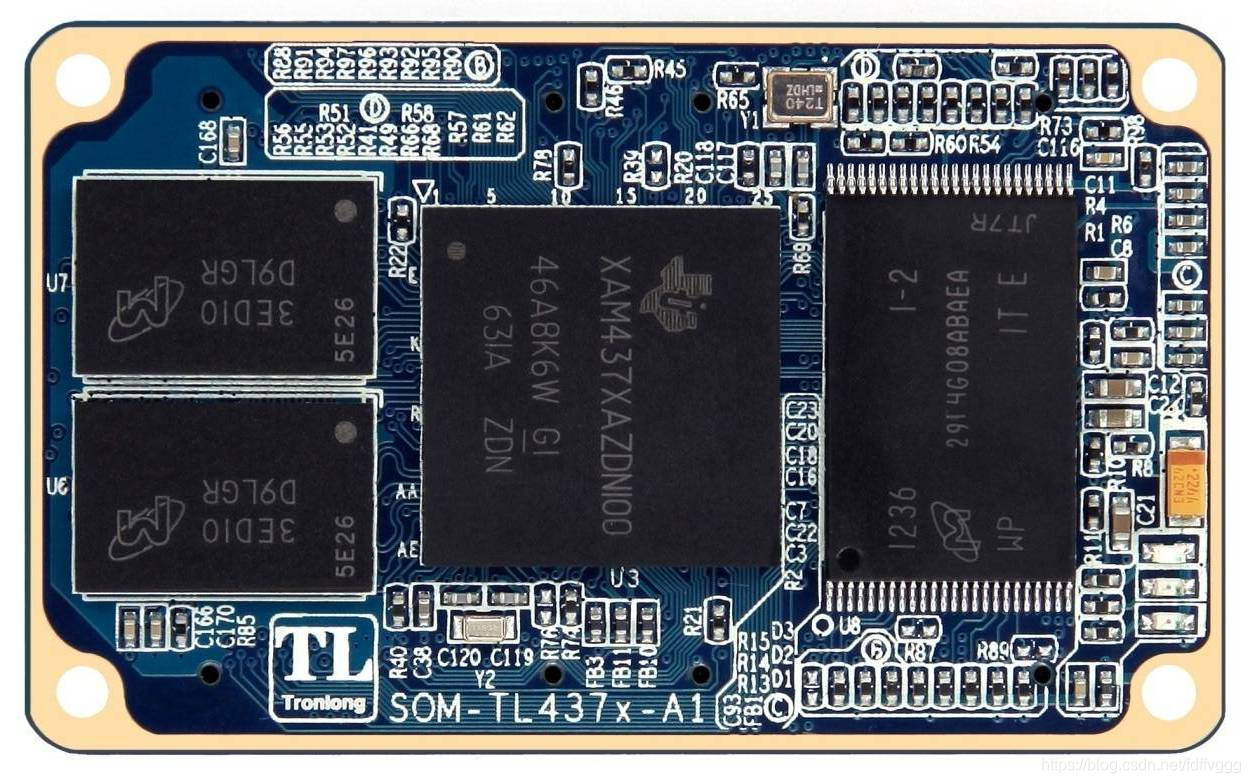

核心板上采用NAND FLASH，硬件如下图：

3RAM
RAM采用DDR3L，硬件如下图：

4FRAM

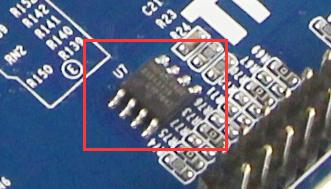

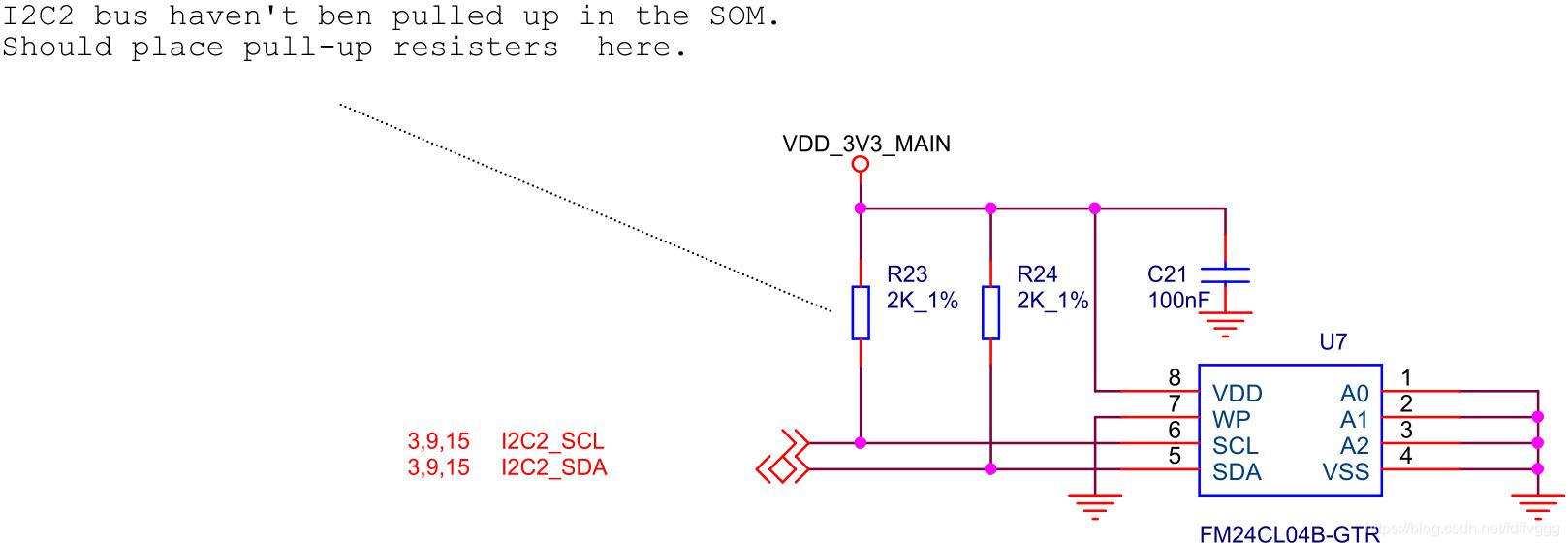

U7为FRAM铁电芯片，连接I2C2总线，地址0x50H，大小4Kbit，用于存储板卡ID或者用户配置数据，原理图如下图所示：

图 4

图 5
