立创EDA专业版使用技巧——按鼠标左键确定走线路径

概述

通常我们在PCB上走一条线，往往不是直接拉到位的，途中要拐好几个角。在这个过程中，我们需要不断地点击鼠标左键来对当前已经画好的走线路径进行暂时性的确认，直到走线走到了终点焊盘。走线到了终点之后，整条走线路径才最终被确定下来。

下面来介绍详细的操作方法。

---

按鼠标左键确定走线路径

从起点焊盘开始，拉一根走线出来。

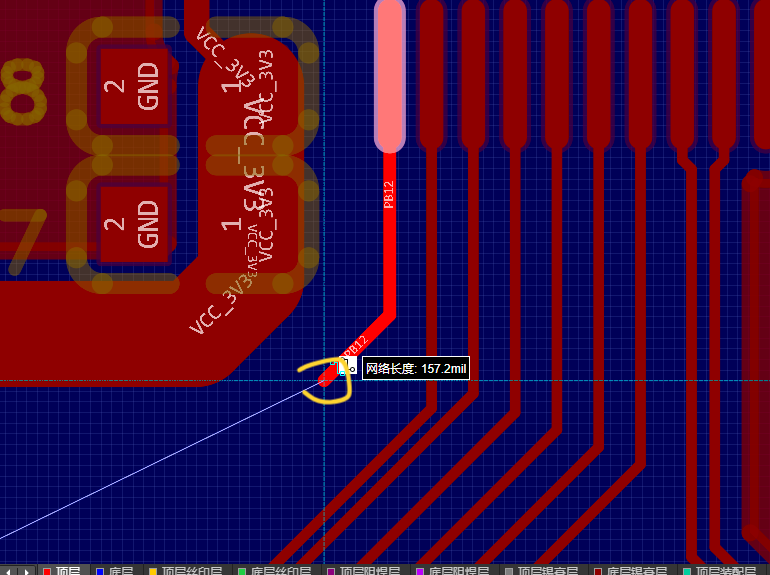

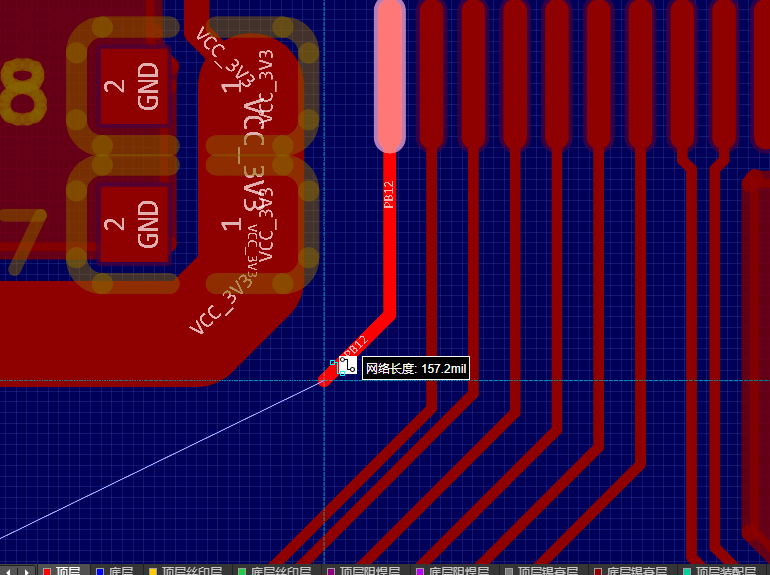

用鼠标划出你想要的走线路径，然后停留在走线的下一点，先不要点下去。图中会显示出走线的预览路径。

每一小段的走线，只能在两点之间产生一个拐角。

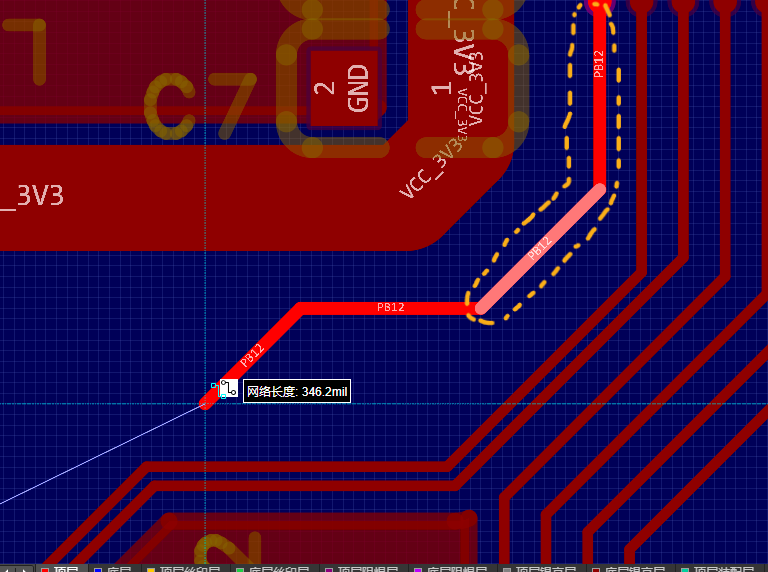

我们在走线的下一个拐角处，点击鼠标左键，对上一段的走线进行确认，并开始下一段的走线。

可以看到，上一段的走线被固化了下来，接着我们可以继续下一段的走线。

还是一样，根据图中的预览，用鼠标划出你想要的走线路径，然后继续在下一点点击鼠标左键进行确认。

就这样，一段一段地绘制下去，直到把线走到终点的焊盘为止。

自己去操作一下，会有更直观的感受。
