实验：NAPI模式数据包接收

最新推荐文章于 2025-10-01 13:56:34 发布

原创最新推荐文章于 2025-10-01 13:56:34 发布 · 554 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#NAPI #接收 #AF_PACKET

linux网络设备接口层专栏收录该内容

25 篇文章

订阅专栏

本文通过vcard虚拟网卡演示NAPI模式下数据包的接收流程，介绍内核态和用户态编程实现，包括AF_PACKET套接字使用、定时器激活软中断、napi_schedule_prep和__napi_schedule函数作用。

和实验: 非NAPI模式数据包接收类似，这篇笔记使用vcard虚拟网卡来演示NAPI模式如何和协议栈配合完成数据包的接收，以便加深对这种接收模式的理解。

核心思想

vcard虚拟网卡使用NAPI模式和协议栈配合完成数据包接收；
用户态使用AF_PACKET套接字编程接收来自vcard虚拟网卡的数据；

内核态核心代码

网络设备的定义需要包含struct napi_struct，所以不能再是简单的struct net_device了，定义如下:

// 网卡设备,NAPI模式必须提供一个napi_struct
struct vcard_net_device {
    struct net_device *dev;
    struct napi_struct napi;
};
struct vcard_net_device *vcard_dev = NULL;

在网络设备注册过程中，对napi结构进行初始化：

static int install_net_device(void)
{
    int ret;
    struct net_device *dev;

    // 分配网卡对象
    dev = alloc_netdev(sizeof(struct vcard_net_device), DEV_NAME, vcard_setup);
    if (!dev) {
        printk(TAG "alloc_netdev failed\n");
        return -ENOMEM;
    }
    vcard_dev = netdev_priv(dev);
    vcard_dev->dev = dev;
	// 调用系统api对napi进行初始化，这里指定poll()回调为vcard_poll()，配额为5个数据包
    netif_napi_add(dev, &vcard_dev->napi, vcard_poll, 5);

    // 将网卡注册到系统中
    ret = register_netdev(dev);
    if (ret) {
        printk(TAG "register_netdev failed\n");
        goto free;
    }
    return 0;
free:
    free_netdev(dev);
    vcard_dev = NULL;
    return ret;
}

/**
 *	netif_napi_add - initialize a napi context
 *	@dev:  network device
 *	@napi: napi context
 *	@poll: polling function
 *	@weight: default weight
 *
 * netif_napi_add() must be used to initialize a napi context prior to calling
 * *any* of the other napi related functions.
 */
static inline void netif_napi_add(struct net_device *dev, struct napi_struct *napi,
	int (*poll)(struct napi_struct *, int), int weight)
{
	INIT_LIST_HEAD(&napi->poll_list);
	napi->poll = poll;
	napi->weight = weight;
	// 这里设置了已调度标记，会影响后面的软终端激活过程
	set_bit(NAPI_STATE_SCHED, &napi->state);
}

初始化回调实现如下：

static int vcard_init(struct net_device *dev)
{
    struct vcard_net_device *vdev = netdev_priv(dev);
    // 因为在netif_napi_add()会设置NAPI_STATE_SCHED标记，
    // 所以这里必须将该标记清除，否则napi_schedule_prep()
    // 会返回false，将无法启动接收软中断
    clear_bit(NAPI_STATE_SCHED, &vdev->napi.state);
    return 0;
}

和之前的实验类似，我们使用一个定时器来激活软中断：

static void resume_napi(unsigned long data)
{
    // 由于是虚拟设备，也不涉及关中断(定时器自己只启动一次)，
    // 直接尝试激活软中断即可
    if (likely(napi_schedule_prep(&vcard_dev->napi))) {
        __napi_schedule(&vcard_dev->napi);
    }
}

vcard_poll()将会被net_rx_action()回调，在其中完成数据包的接收，实现如下：

int vcard_poll(struct napi_struct *napi, int budget)
{
    struct vcard_net_device *vdev = container_of(napi, struct vcard_net_device, napi);
    struct sk_buff *skb;
    int rcv = 0;

    while (rcv < budget && (skb = populate_pkt()) != NULL) {
        ++rcv;
        netif_receive_skb(skb);
    }
    // 如果数据已经全部接收完毕，那么驱动需要负责将调度停止,
    // 这里要特别注意，必须是小于，不能是小于等于，因为等于
    // 表示刚好接收了指定配额个数据包，这个返回值对于NAPI接收
    // 框架是有特殊意义的
    if (rcv < budget)
        napi_complete(&vdev->napi);
    // 返回实际读取的数据包个数

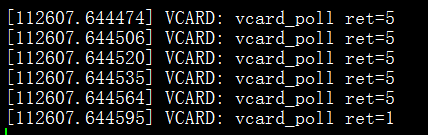

    printk(TAG "vcard_poll ret=%d\n", rcv);
    return rcv;
}

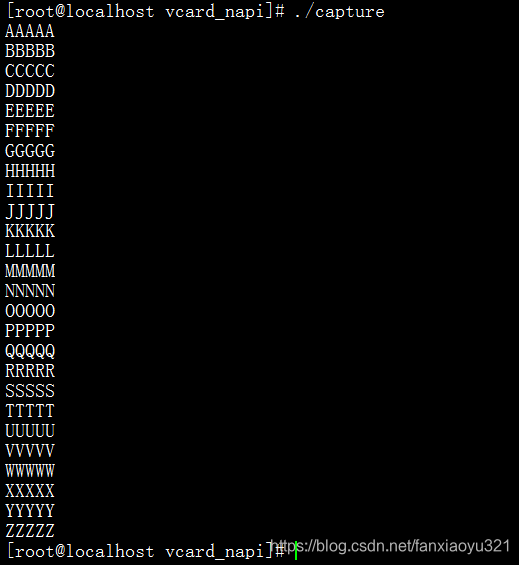

用户态代码实现

// 根据网卡名字查询到网络设备的索引
static int get_if_index(const char *name)
{
    struct if_nameindex *ifni = if_nameindex();
    int i;

    for (i = 0; (ifni[i].if_index != 0 || ifni[i].if_name != NULL); ++i) {
        if (!strcmp(ifni[i].if_name, name)) {
            break;
        }
    }
    if (ifni[i].if_index != 0 || ifni[i].if_name != NULL) {
        return ifni[i].if_index;
    }
    return 0;
}

int main(int argc, char *argv[])
{
    // RAW类型的IP报文
    int fd = socket(AF_PACKET, SOCK_RAW, htons(ETH_P_IP));
    if (fd < 0) {
        printf("socket fail\n");
        return -1;
    }

    int ifindex = get_if_index("vcard");
    if (ifindex <= 0) {
        printf("get_if_index fail\n");
        return -1;
    }

    // 绑定到指定的网络设备，这样只会接收到来自该数据的包
    struct sockaddr_ll addr = {
        .sll_family = AF_PACKET,
        .sll_protocol = htons(ETH_P_IP),
        .sll_ifindex = ifindex,
    };
    if (bind(fd, (struct sockaddr *)&addr, sizeof(addr)) != 0) {
        printf("bind fail\n");
        return -1;
    }

    char buf[20];
    while (1) {
        int ret = recv(fd, buf, 20, MSG_TRUNC);
        if (ret < 0) {
            printf("recv fail\n");
            return -1;
        } else if (ret == 0) {
            continue;
        } else {
            buf[ret] = 0;
            printf("%s\n", buf);
            if (strcmp(buf, "ZZZZZ") == 0) {
                break;
            }
        }
    }
    return 0;
}
