关于AD的PCB四成板中间2层不一起改变

原创 于 2024-04-23 21:11:10 发布 · 692 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺 #嵌入式硬件

文章讨论了电路板设计中的四个方案，优先考虑第一层，第二、三层属性可一起修改但需保持一致性。取消对勾后允许单独改变某一层走线，强调顶层和底层的重要性。

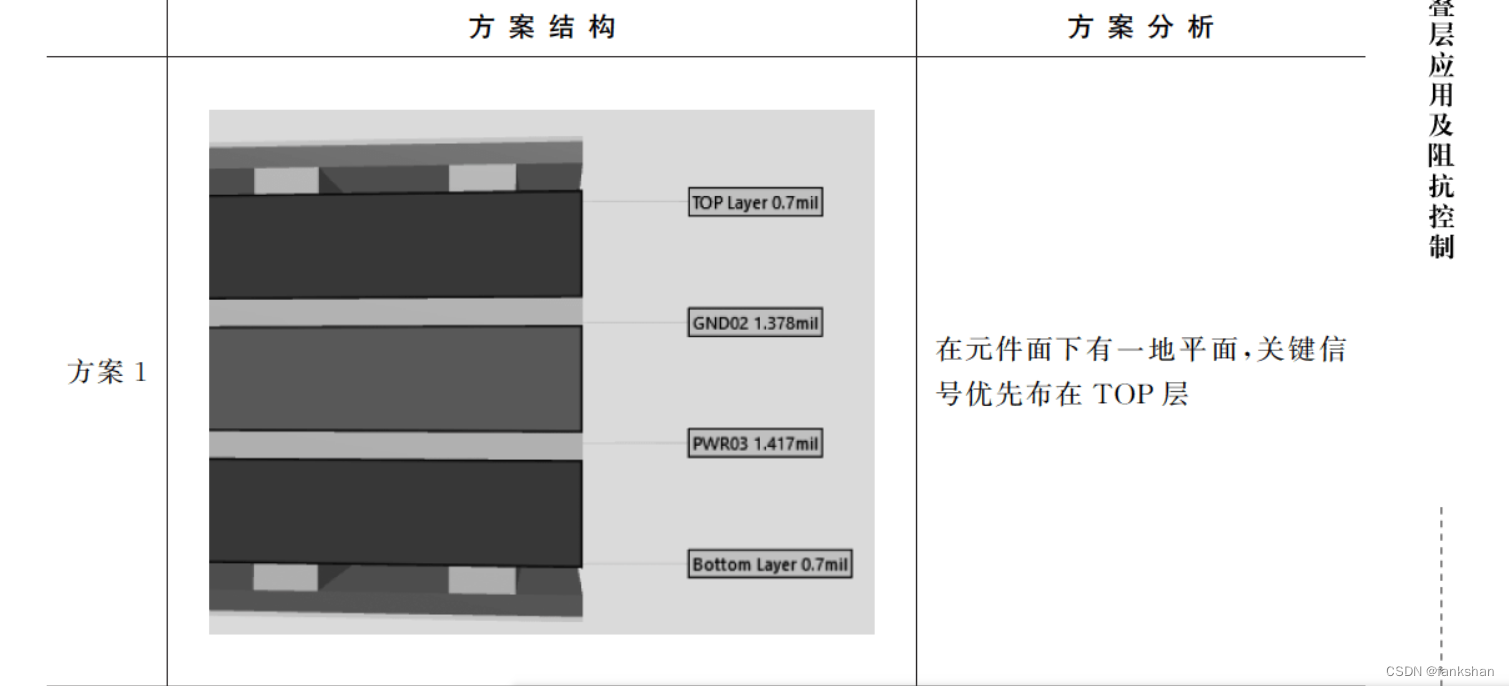

书上说四成板基本有四个方案，优先第一个方案

然后二三层的属性不一样

但是二三层是一起改的

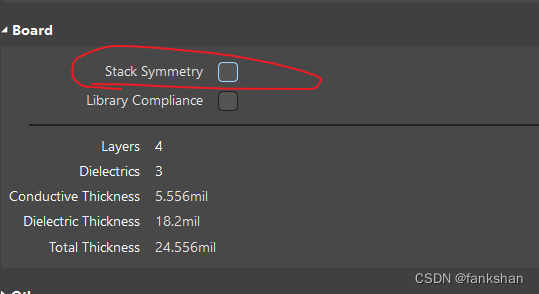

把这个对勾取消就可以单独改变了

现在就多了一个层走线，不过优先走顶层和底层
