S2117B是一款典型的支持输入3.7V输出5V2A的同步升压芯片

FS2117B是一款典型的支持输入3.7V输出5V2A的同步升压芯片，效率高达94%，外围简单内置大电流 MOSFET，在关闭输出时实现真正关断功能。FS2117B静态电流仅为 70μA（典型值），空载或轻载时，FS2117B为高效节能的 PFM 工作模式。当负载大于 150mA 时，采用 500KHz 固定频率PWM 工作模式。内部补偿的电流控制模式实现快速瞬态响应。FS2117B包括单周期内的限流和过热保护电路。AP2007 适用于 ipad，智能手机和便携式设备。FS2117B采用 ESOP8封装。工作温度范围为 45°C ~ +85°C。

FS2117B效率高达 94%（Vin=3.6V,Vout=5V,Iout=2A）z 静态电流低至70μAz 保证2A输出电流（Vin=3.3V,Vout=5V）z 500KHz PWM 开关频率z 内置同步功率MOSFETz 无需肖特基二极管z 输出电压可调z 输出关闭时真正关断功能z 内置补偿的电流工作模式实现出色的线性度和负载响应z 过流/短路保护z 关断电流<1μAz 热关断z SOP8-EP封装

应用z 移动电源z 锂电供电USB集线器z 便携Wi-Fi路由器z iPad，智能手机和便携式手持设备.

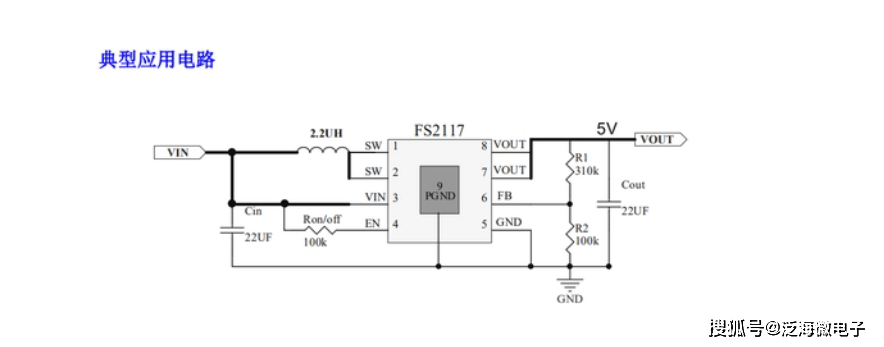

FS2117输出5V2A升压芯片电路图
