00.创建STM32F103工程模板

创建STM32F103工程模板

创建一个目录作为STM32F103的工程目录，目录名可命名为STM32F103C8T6_Template。

STM32F103C8T6_Template下新建目录结构如下。

APP、Config、Drivers、Hardware、Middlewares、Projects、Users。

下面是对各个目录的说明：

• App：

  存放用户应用程序代码，

  • 子目录：

    • include：

      存放App.h等接口文件，供main函数调用

• Config:

  存放各种配置文件，包含bsp_config.h或app_config.h等

  bsp_config.h:定义各个片上外设及硬件的端口及引脚。模板工程可留空。

  app_config.h:定义app的各种参数，及初始化配置。模板工程可留空。

• Drivers:

  存放STM32F103的标准库或hal库，本模板使用标准库搭建

  • 子目录

    • STM32F10x_StdPeriph_Driver

      STM32F103的标准库

    • CMSIS

      微控制器软件接口标准

    • BSP

      基于STM32F103的片上外设板级支持包，提供统一的接口，以供Hardware或上层应用调用。

      • 子目录

        • include：

          存放bsp.h及bsp_conf.h等bsp接口文件

          bsp.h:引用stdbool.h等标准库及stm32f10x.h及bsp_config.h

          bsp_conf.h:引用自己定义的bsp_usart.h、bsp_gpio.h、bsp_dma.h等接口，供上层模块调用，模板工程可留空。

    • SYSTEM

      存放delay、sys、usart等模块，用于自定义时钟树、实现阻塞延时等。

      sys.h:引用bsp.h接口

• Hardware:

  存放各种硬件模块，包含led、rs485、ds18b20、key、oled、lcd等

  • 子目录

    • include

      存放hardware.h及hardware_conf.h等接口文件

      hardware.h:引用bsp_conf.h、bsp_config.h、sys.h、、delay.h等SYSTEM接口

      hardware_conf.h：引用led、rs485、ds18b20、key、oled、lcd等接口，供上层模块调用。

• Middlewares：

  存放各种中间件，包含freertos，lvgl，fatfs等

• Projects：

  存放MDK-ARM等IDE的工程文件。

• Users：

  存放main.c、stm32f10x_conf.h、stm32f10x_it等文件

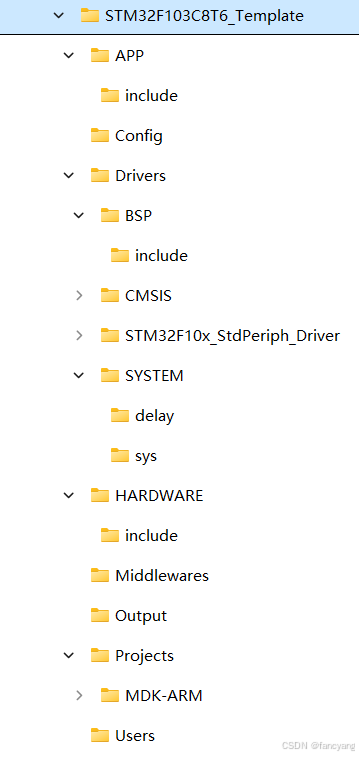

建立好的路径如下图所示：

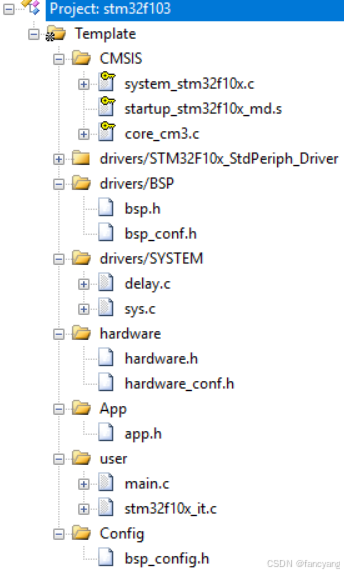

使用keil等ide建立工程，并配置好分组，如下所示

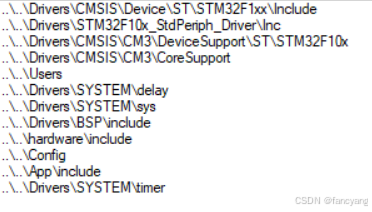

包含路径如下所示：

bsp.h代码如下：

/** ************************** Copyright (c) **********************************
 *
 *
 *
 * ------------------------------File Info-------------------------------------
 * @file:               bsp.h
 * @author:             ${author.body}
 * @date:               2025-06-25
 * @version:            V0.0
 * @brief:
 *
 * ----------------------------------------------------------------------------
 * @modified:
 * @date:               2025-06-25
 * @version:            V0.0
 * @description:
 * @note:
 * ----------------------------------------------------------------------------
 * @copyright:
 * ************************************************************************* */
#ifndef __BSP_H
#define __BSP_H
#ifdef __cplusplus
extern "C" {


#endif





/** ***************************************************************************
 *  @brief:包含头文件
 * ************************************************************************* */
#include <stdint.h>
#include <stdbool.h>
#include <string.h>
#include "stm32f10x.h"

#include "bsp_config.h"

/** ***************************************************************************
 *  @brief:外部宏定义
 * ************************************************************************* */




/** ***************************************************************************
 *  @brief:外部数据结构
 * ************************************************************************* */

#pragma pack(1)                            //1字节对齐
#pragma anon_unions                        //开启匿名结构、联合



#pragma no_anon_unions                     //关闭匿名结构、联合
#pragma pack()                             //取消字节对齐
/** ***************************************************************************
 *  @brief:接口数据声明
 * ************************************************************************* */




/** ***************************************************************************
 *  @brief:接口函数声明
 * ************************************************************************* */




#ifdef __cplusplus
}
#endif



#endif	 // __BSP_H

/** ***************************************************************************
 *  End Of File
 *  在烧写的时候是FLASH中的被占用的空间为:      Code + RO-data + RW-data
 *  程序运行的时候，芯片内部RAM使用的空间为:    RW-data + ZI-data
 * ************************************************************************* */

bsp_conf.h代码

/** ************************** Copyright (c) **********************************
 *
 *
 *
 * ------------------------------File Info-------------------------------------
 * @file:               bsp_conf.h
 * @author:             ${author.body}
 * @date:               2025-06-25
 * @version:            V0.0
 * @brief:
 *
 * ----------------------------------------------------------------------------
 * @modified:
 * @date:               2025-06-25
 * @version:            V0.0
 * @description:
 * @note:
 * ----------------------------------------------------------------------------
 * @copyright:
 * ************************************************************************* */
#ifndef __BSP_CONF_H
#define
