keras中plot_model报Failed to import pydot. You must `pip install pydot` and install graphviz问题解决

参考的解决方法是：OSError: `pydot` failed to call GraphViz.Please install GraphViz问题解决_sinat_40282753的博客-优快云博客，实际上参考方案只是提供了思路，按照参考方案并未解决。



步骤1：简单处理

1.pip3 install pydot
2.pip3 install graphviz
3.Windows 安装 graphviz-install-2.44.1-win64.exe
4.将安装bin路径添加进环境的Path，如知乎专栏所述。
5.步骤4功能同在代码中添加：

import os
os.environ["PATH"] += os.pathsep + '自己安路径/bin/'

结果：

运行还会出现： Failed to import pydot. You must `pip install pydot` and install graphviz (https://graphviz.gitlab.io/download/), ', 'for `pydotprint` to work.')

步骤2： 安装其他包和更改原代码

第一、尝试pip3 install pydot_ng （不是必须的）
import pydot_ng as pydot
print (pydot.find_graphviz())
可以解决部分问题。如还是报错，用下面方案。

第二、按chutongz大神博客更改pydot.py的代码

结果：

运行还会出现： Failed to import pydot. You must `pip install pydot` and install graphviz (https://graphviz.gitlab.io/download/), ', 'for `pydotprint` to work.')

步骤3： 跟踪源代码

将先前所有更改的代码都进行还原，进行debug看程序在那个地方出现问题，发现：

keras.utils.plot_model初始化的时候

1、keras.utils.vis_utils中初始化话顺序是这样的

try:
  # pydot-ng is a fork of pydot that is better maintained.
  import pydot_ng as pydot
except ImportError:
  # pydotplus is an improved version of pydot
  try:
    import pydotplus as pydot
  except ImportError:
    # Fall back on pydot if necessary.
    try:
      import pydot
    except ImportError:
      pydot = None

也就是pydot优先绑定pydot_ng，然后pydotplus，最后pydot，因为当前安装了pydot_ng，当前就是pydot_ng

2、pydot.Dot.create(pydot.Dot())调用方法为
当前绑定的pydot_ng，对应的_init_方法中，有如下代码：

p = subprocess.Popen(
	cmdline,
	cwd=tmp_dir,
	stderr=subprocess.PIPE, stdout=subprocess.PIPE)

stderr = p.stderr
stdout = p.stdout

stdout_output = list()
while True:
	data = stdout.read()
	if not data:
		break
	stdout_output.append(data)
stdout.close()

debug发现，已经拿到dot.exe的正确位置，最终是因为stdout_output没有数据导致异常，外面的异常统一抛出为：Failed to import pydot. You must `pip install pydot` and install graphviz (https://graphviz.gitlab.io/download/), ', 'for `pydotprint` to work.')  这个异常没说清楚太恶心了，怀疑是dot需要什么配置

3、命令行下

dot -v 啥也没有， -v 的命令解释是：

-v - Enable verbose mode

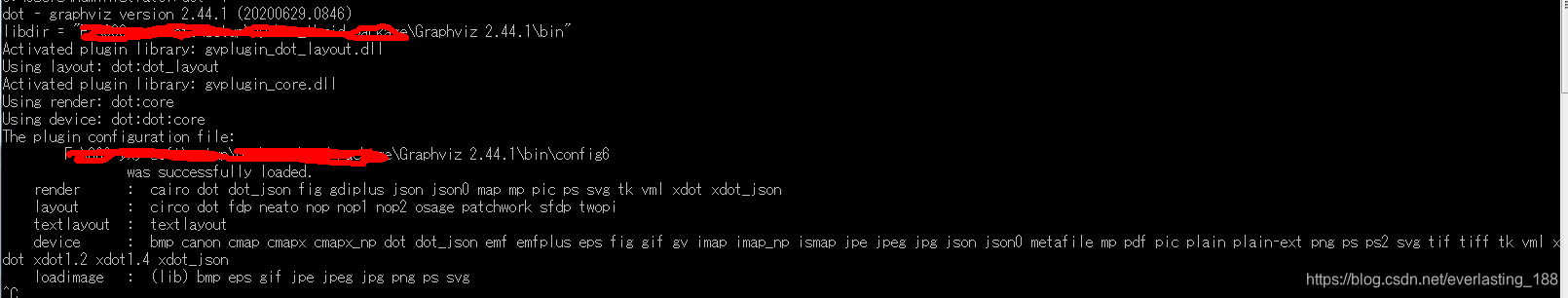

查找官方，用dot -c配置一下，然后dot -v看下配置信息，如下：

再次运行程序，可以正常的生成深度学习的网络结构图

最终安装成功环境信息：

win7系统，python 3.6.6, pydot_ng版本2.0.0, python中graphviz包是0.15,graphviz的二进制版本2.44.1

2、总结

2.1 注意事项

1. pydot优先绑定pydot_ng，然后pydotplus，最后pydot，这个兼容太魔性了，会搞的很混乱，最好直接用pydot_ng
2. python中graphviz只是个封装，需要本地安装二进制包
3. graphviz的二进制版本2.44.1需要手动配置下，要不验证过程中调用dot生成图片会失败

2.2 正确方法

1. pip install  pydot_ng
2. pip install graphviz
3. windows下安装二进制graphviz包，并且加到系统路径中
4. cmd命令下，执行dot -c进行配置，并且dot -v验证是否配置成功
5. 大功告成
