如何用rtl绘制Mellanox OFED驱动代码大图？

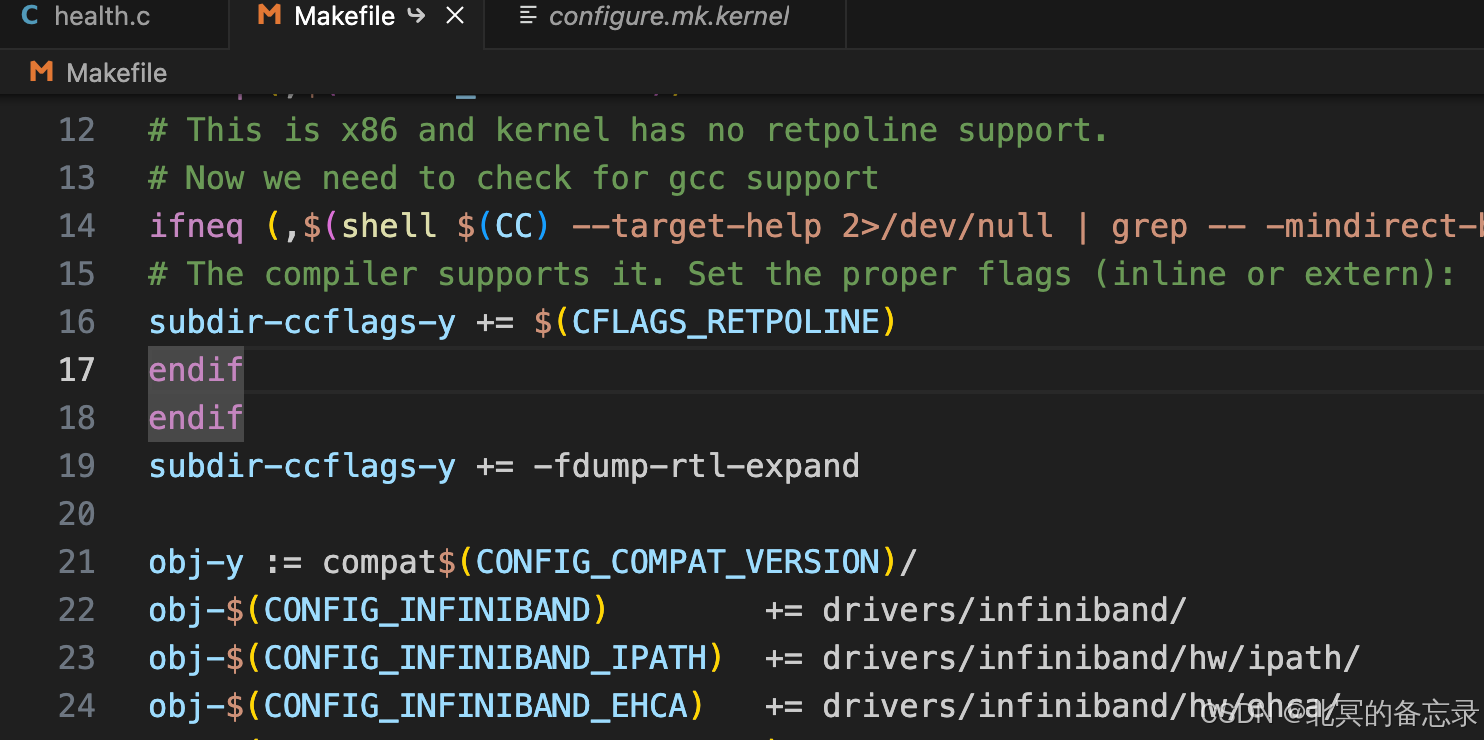

生成 rtl的expand文件

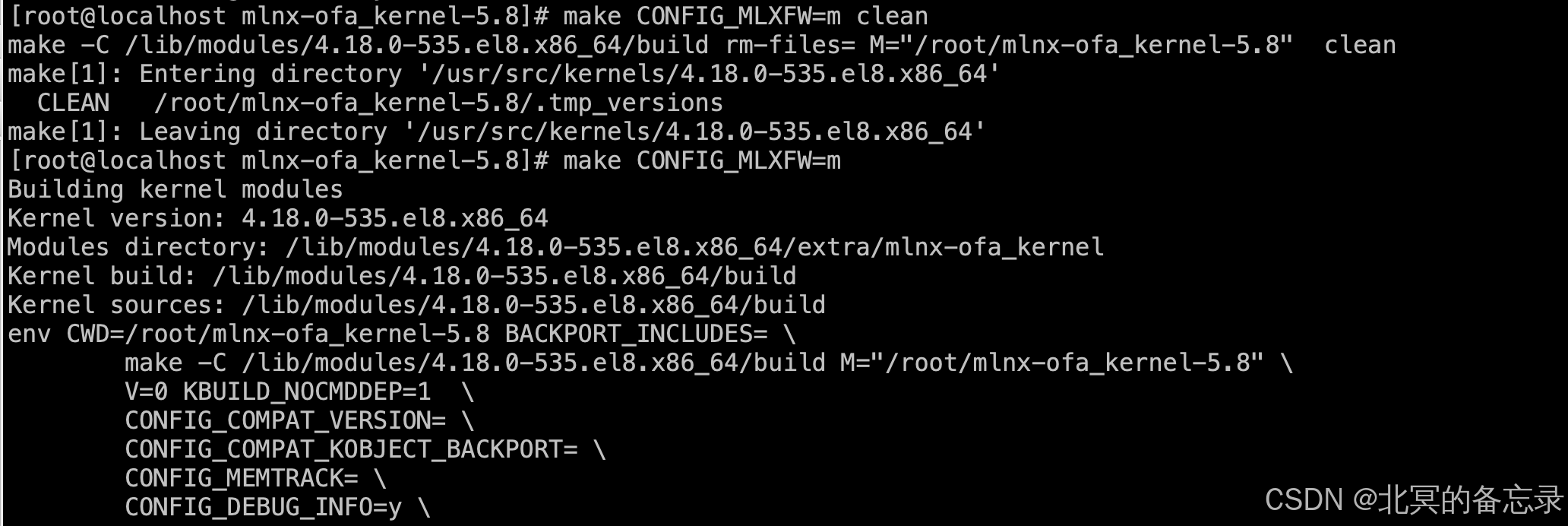

编译：

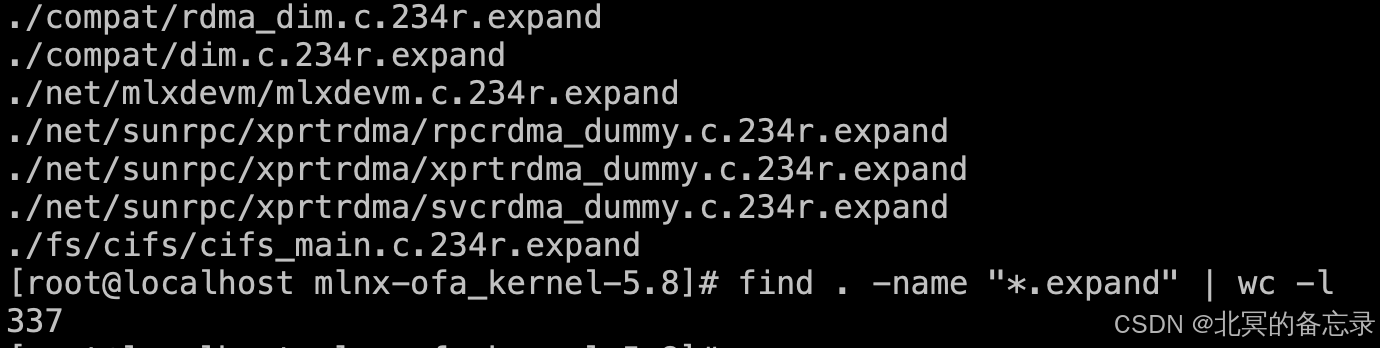

已生成：

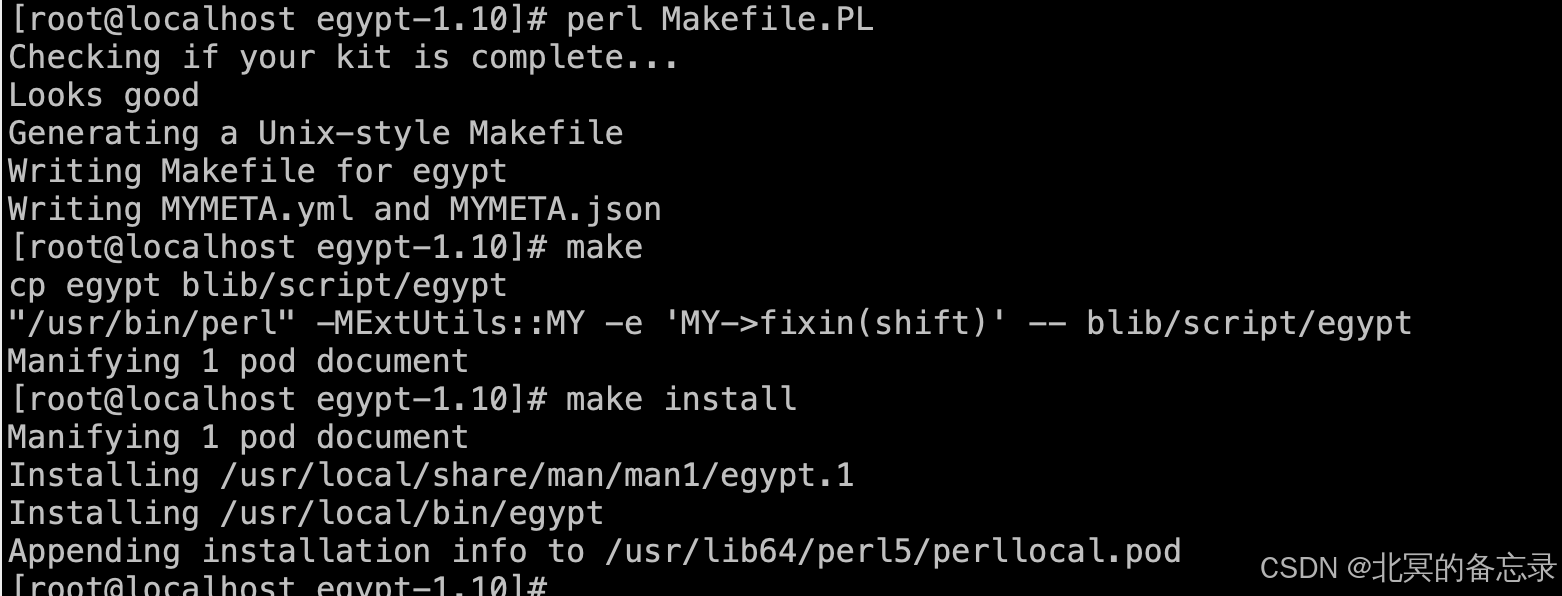

编译安装egypt工具

wget http://www.gson.org/egypt/download/egypt-1.10.tar.gz
tar -zvxf egypt-1.10.tar.gz
cd egypt-1.10
perl Makefile.PL
make
make install

可能也可以通过yum安装，未尝试过

egpy生成graphviz

egypt `find . -name "*.expand"` 2>/dev/null | awk '{if (NR>1) if($0!="}") print $0 }' | awk 'BEGIN{print "digraph callgraph {\nnode [shape=box, fontcolor=blue];\nrankdir=LR;"} {print $0} END{print "}"}' | tee 1.gv

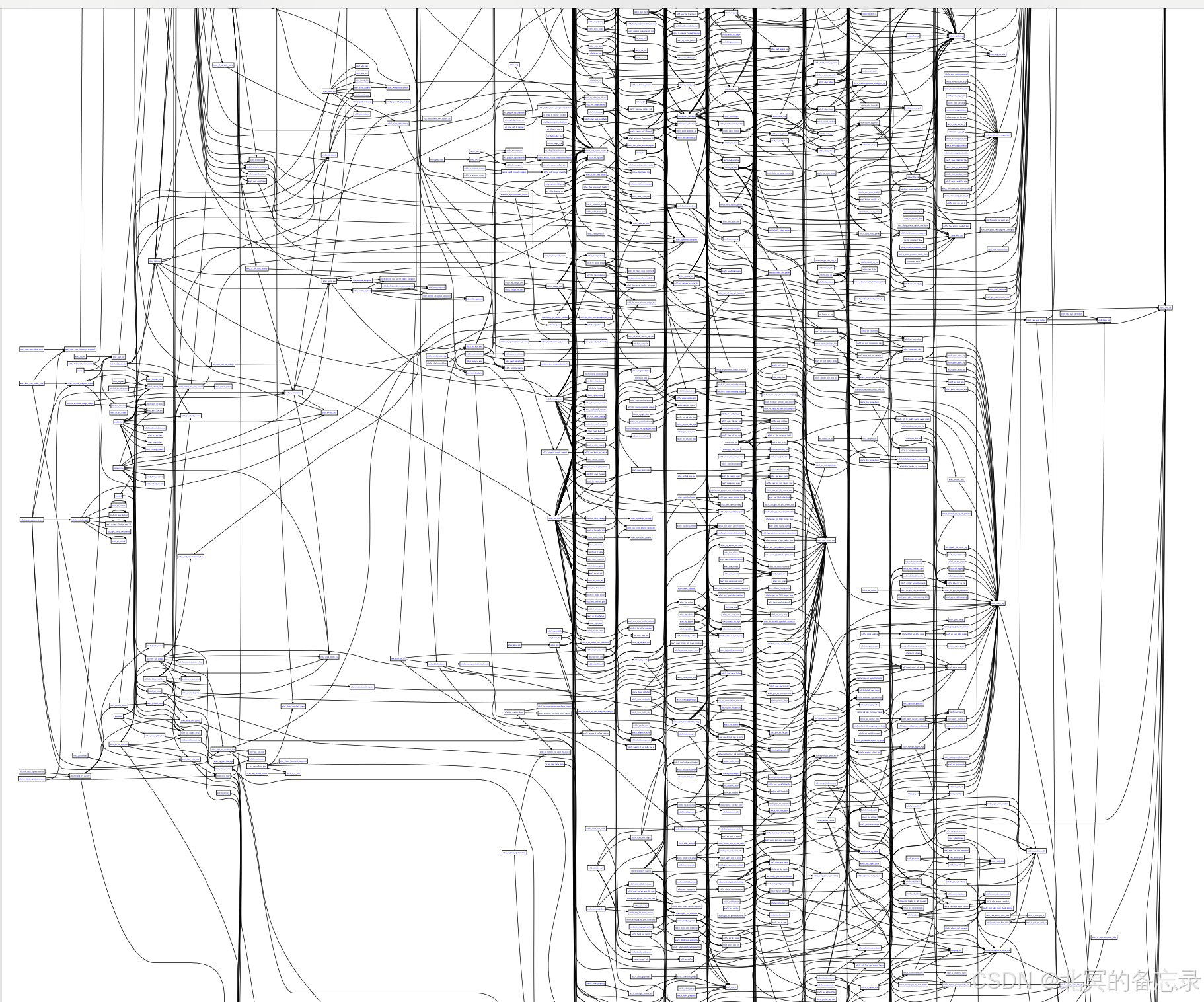

效果图

然后用graphviz打开1.gv，可见局部效果图

兄弟篇：c语言函数调用关系图自动生成方法之使用egypt和gcc的–fdump-rtl-expand生成Graphviz
