【HeadFirst OFED】Mellanox的硬件能力管理系统之HCA_CAP是什么？有哪些能力？

背景

Mellanox驱动一启动就会先去硬件读取一些能力配置，这些能力配置还可以被mlxconfig配置。这些能力配置在硬件上对应的BAR空间能够全量读取，他们叫做HCA_CAP。它是Mellanox硬件能力管理系统的基础。

关键点

• HCA_CAP： HCA Device Capabilities 主机通道适配器的设备能力（CAP）

• 驱动查询FW的命令：MLX5_CMD_OP_QUERY_HCA_CAP 比如mlx5_query_hca_cap_host_pf访问、MLX5_CMD_OP_SET_HCA_CAP 比如set_caps函数

• mlx5_query_hca_cap_host_pf

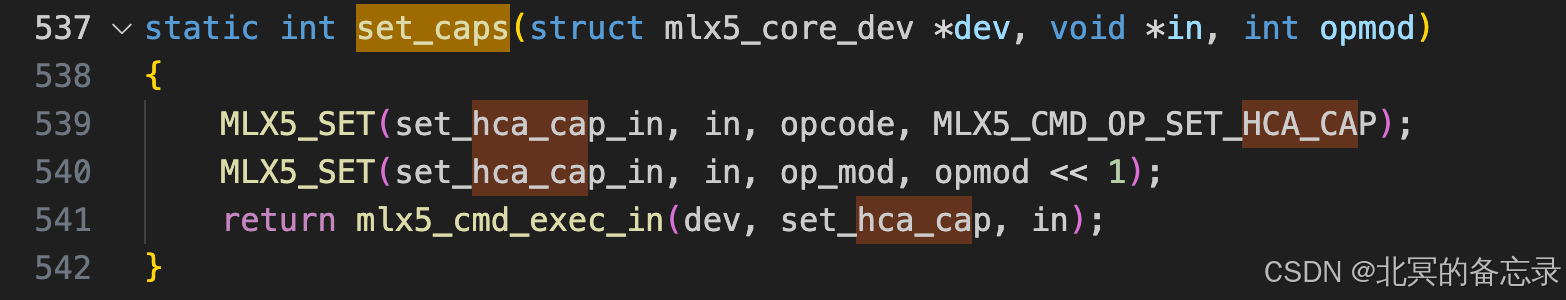

• set_caps


• 驱动中提供 err = mlx5_core_get_caps(dev, MLX5_CAP_ATOMIC);获取相关的caps，支持的caps包括

enum mlx5_cap_type {
	MLX5_CAP_GENERAL = 0,
	MLX5_CAP_ETHERNET_OFFLOADS,
	MLX5_CAP_ODP,
	MLX5_CAP_ATOMIC,
	MLX5_CAP_ROCE,
	MLX5_CAP_IPOIB_OFFLOADS,
	MLX5_CAP_IPOIB_ENHANCED_OFFLOADS,
	MLX5_CAP_FLOW_TABLE,
	MLX5_CAP_ESWITCH_FLOW_TABLE,
	MLX5_CAP_ESWITCH,
	MLX5_CAP_RESERVED,
	MLX5_CAP_VECTOR_CALC,
	MLX5_CAP_QOS,
	MLX5_CAP_DEBUG,
	MLX5_CAP_NVMF,
	MLX5_CAP_DEV_MEM,
	MLX5_CAP_RESERVED_16,
	MLX5_CAP_TLS,
	MLX5_CAP_VDPA_EMULATION = 0x13,
	MLX5_CAP_DEV_EVENT = 0x14,
	MLX5_CAP_IPSEC,
	MLX5_CAP_DEV_SHAMPO = 0x1d,
	MLX5_CAP_MACSEC = 0x1f,
	MLX5_CAP_GENERAL_2 = 0x20,
	MLX5_CAP_PORT_SELECTION = 0x25,
	/* NUM OF CAP Types */
	MLX5_CAP_NUM
};

• 然后从各个输出中读取对应字段的方式

//先读取
	err = mlx5_core_get_caps(dev, MLX5_CAP_ATOMIC);
//然后从dev中读取，如果时候atomic的caps类，就用MLX5_CAP_ATOMIC，后面指定字段
req_endianness =
		MLX5_CAP_ATOMIC(dev,
				supported_atomic_req_8B_endianness_mode_1);

全量CAP布局（具体网卡或者版本会有变化）

下面文字部分很多是猜测，详细参考PRM中详细介绍

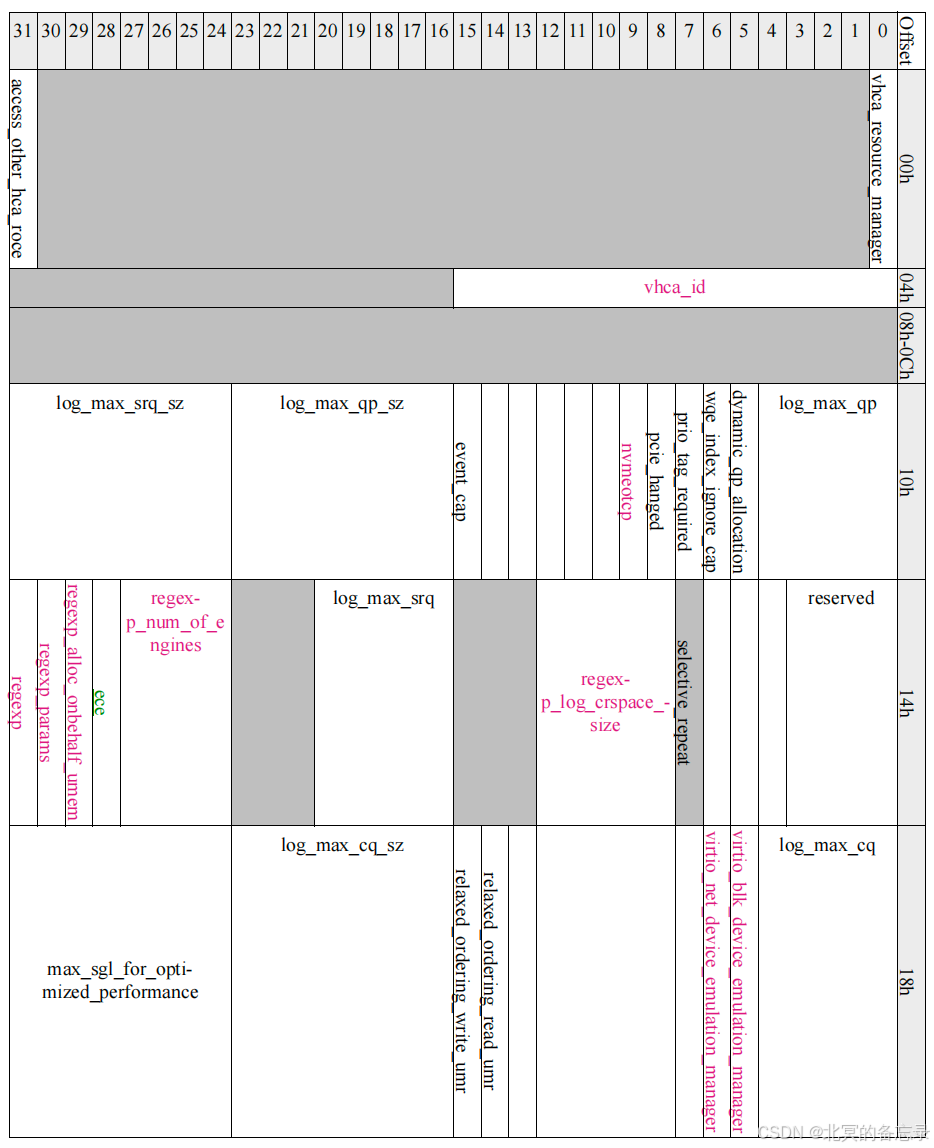

1 0x00-0x18 vhca_id和log_max_qp等

00h 偏移
access_other_vca_resource：用于访问其他 VCA（Virtual Channel Adapter）资源的权限控制。
vca_resource_manager：VCA 资源管理器，用于管理 VCA 相关资源。
04h 偏移
vhca_id：VHCA（Virtual Host Channel Adapter）唯一标识符，用于标识虚拟主机通道适配器。
08h-0Ch 偏移
log_max_qp：最大队列对（QP）数量的对数值，表示支持的最大队列对数量。
log_max_qp_sz：最大队列对大小的对数值，表示每个队列对的最大大小。
log_max_srq：最大共享接收队列（SRQ）数量的对数值，表示支持的最大共享接收队列数量。
log_max_srq_sz：最大共享接收队列大小的对数值，表示每个共享接收队列的最大大小。
dynamic_qp_allocation：动态队列对分配标志，表示是否支持动态分配队列对。
vqe_index_ignore_cap：VQE（Virtual Queue Element）索引忽略能力，表示是否忽略某些 VQE 索引。
prio_tag_required：优先级标签要求，表示是否需要优先级标签。
nvmeoqp：NVMe over Fabrics 队列对支持，表示是否支持 NVMe over Fabrics 的队列对。
event_cap：事件支持能力，表示是否支持事件通知。
10h 偏移
log_max_cq：最大完成队列（CQ）数量的对数值，表示支持的最大完成队列数量。
log_max_cq_sz：最大完成队列大小的对数值，表示每个完成队列的最大大小。
virtio_blk_device_emulation_manager：Virtio 块设备仿真管理器，用于管理 Virtio 块设备仿真。
relaxed_ordering_read_umr：放松排序读取 UMR（Unmanaged Read）支持，表示是否支持放松排序的未管理读取。
relaxed_ordering_write_umr：放松排序写入 UMR（Unmanaged Write）支持，表示是否支持放松排序的未管理写入。
14h 偏移
regex_p_num_of_engines：正则表达式处理引擎数量，表示支持的正则表达式处理引擎数量。
regex_p_log_crspace_size：正则表达式处理引擎配置空间大小的对数值，表示每个正则表达式处理引擎的配置空间大小。
selective_repeat：选择性重传支持，表示是否支持选择性重传。
reserved：保留字段，用于未来扩展或保留给制造商使用。
18h 偏移
max_sgl_for_optimized_performance：用于优化性能的最大 SGL（Scatter Gather List）条目数量，表示支持的最大散列聚集列表条目数量以优化性能。
reserved：保留字段，用于未来扩展或保留给制造商使用。

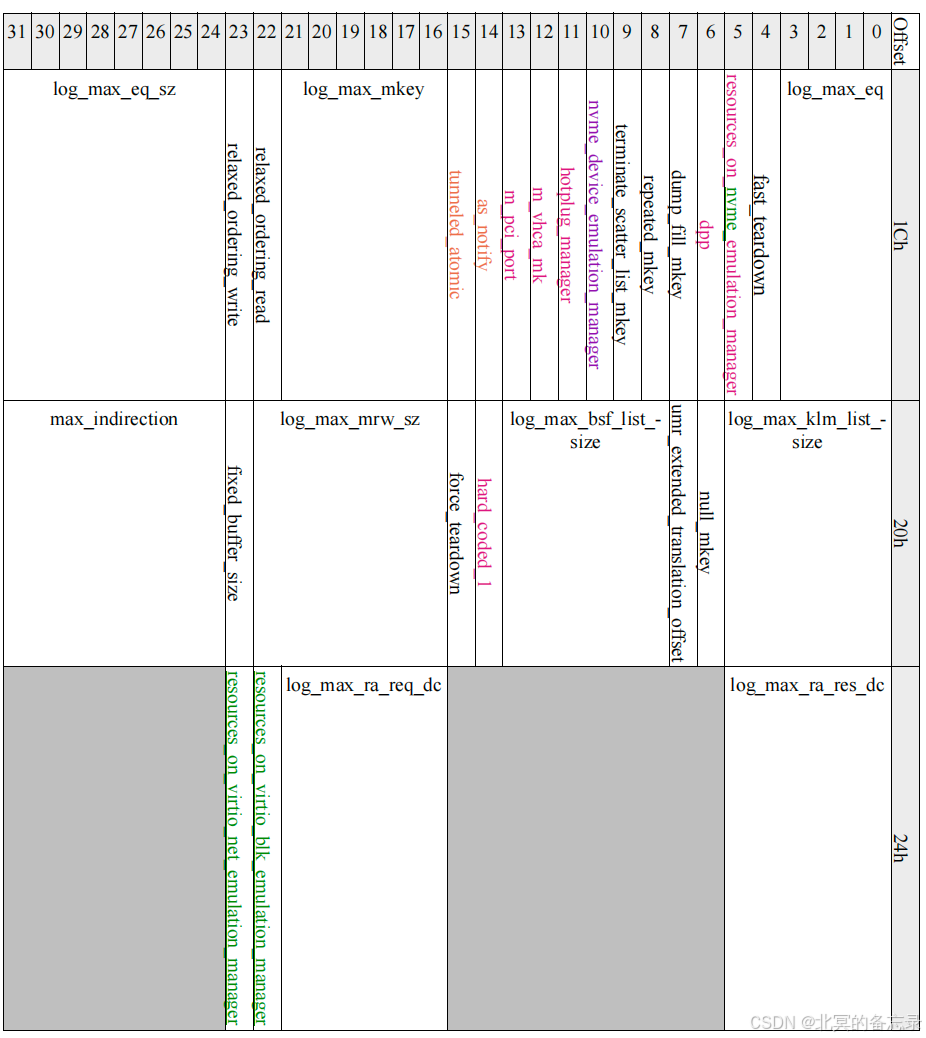

2 0x1c-0x24 log_max_eq_sz最大eq大小等

偏移地址 1Ch
log_max_eq_sz (31:24): 最大事件队列（Event Queue）大小的对数值。
log_max_mkey (23:16): 最大内存密钥（Memory Key）数量的对数值。
log_max_eq (15:8): 最大事件队列数量的对数值。
relaxed_ordering_read (7): 放松排序读取支持标志。
relaxed_ordering_write (6): 放松排序写入支持标志。
tunneled_atomic (5): 隧道原子操作支持标志。
m_per_port (4): 每个端口的最大内存密钥数量。
nvme_device_emulation_manager (3): NVMe设备仿真管理器支持标志。
terminate_scatter_list_mkey (2): 终止散列列表内存密钥支持标志。
repeated_mkey (1): 重复内存密钥支持标志。
dump_fill_mkey (0): 转储填充内存密钥支持标志。
偏移地址 20h
max_indirection (31:16): 最大间接层数。(应该是indirection key的数量）
log_max_mrw_sz (15:8): 最大内存注册窗口（MRW）大小的对数值。
log_max_bsf_list_size (7:0): 最大批量提交功能列表大小的对数值。
偏移地址 24h
log_max_ra_req_dc (31:16): 最大远程原子请求数据缓存大小的对数值。
log_max_ra_res_dc (15:0): 最大远程原子响应数据缓存大小的对数值。

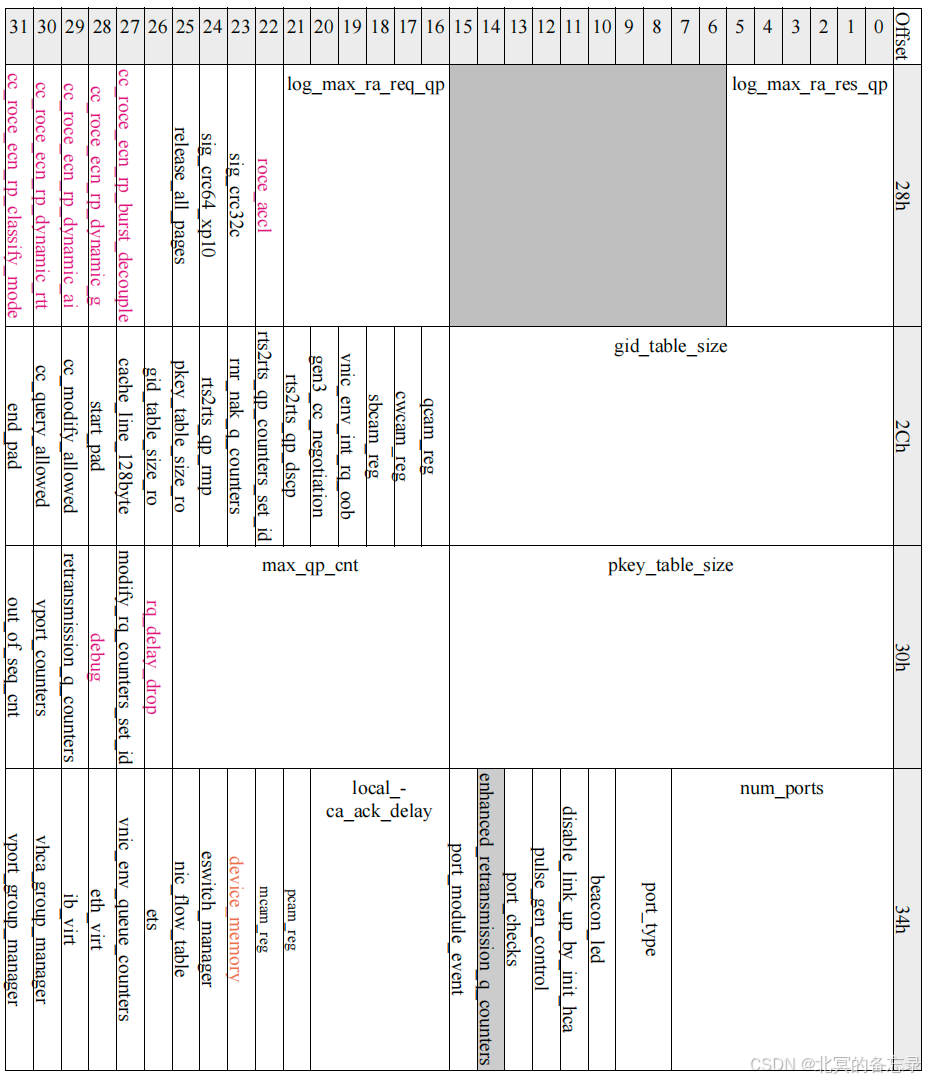

3 0x28-0x34 gid_table_size gid表的大小等

偏移地址 28h
log_max_ra_req_qp (31:16)：表示远程原子请求队列对（QP）的最大数量的对数值。
log_max_ra_res_qp (15:0)：表示远程原子响应队列对的最大数量的对数值。
偏移地址 2Ch
gid_table_size (31:0)：表示全局标识符（GID）表的大小。
pkey_table_size (31:0)：表示保护键（PKey）表的大小。
max_qp_cnt (31:0)：表示支持的最大队列对（QP）数量。
偏移地址 30h
num_ports (31:0)：表示设备支持的端口数量。
偏移地址 34h
port_type (31:0)：表示端口的类型。
beacon_led (31:0)：用于控制设备上的信标LED。
disable_link_up_by_initiator (31:0)：允许禁用由发起方引起的链路激活。
pulse_gen_control (31:0)：用于控制脉冲生成器。
port_checks (31:0)：表示启用的端口检查类型。
enhanced_retransmission_counters (31:0)：表示增强的重传计数器。
port_module_event (31:0)：用于指示端口模块事件。
local_ca_ack_delay (31:0)：表示本地CA确认延迟。
device_memory (31:0)：表示设备内存的配置或状态。
mccm_reg (31:0)：与多通道通信管理（MCCM）相关。
perm_reg (31:0)：表示永久寄存器。
ets (31:0)：与以太网类型选择（ETS）相关。
nic_flow_table (31:0)：表示网络接口卡的流量表。
switch_manager (31:0)：用于管理交换机功能。
debug (31:0)：用于启用或配置调试功能。
retransmission_counters (31:0)：表示重传计数器。
out_of_order (31:0)：表示是否支持乱序处理。
end_pad (31:0)：用于填充，确保数据对齐。
start_pad (31:0)：用于起始填充，确保数据对齐。
cache_line_128byte (31:0)：表示缓存行大小为128字节。

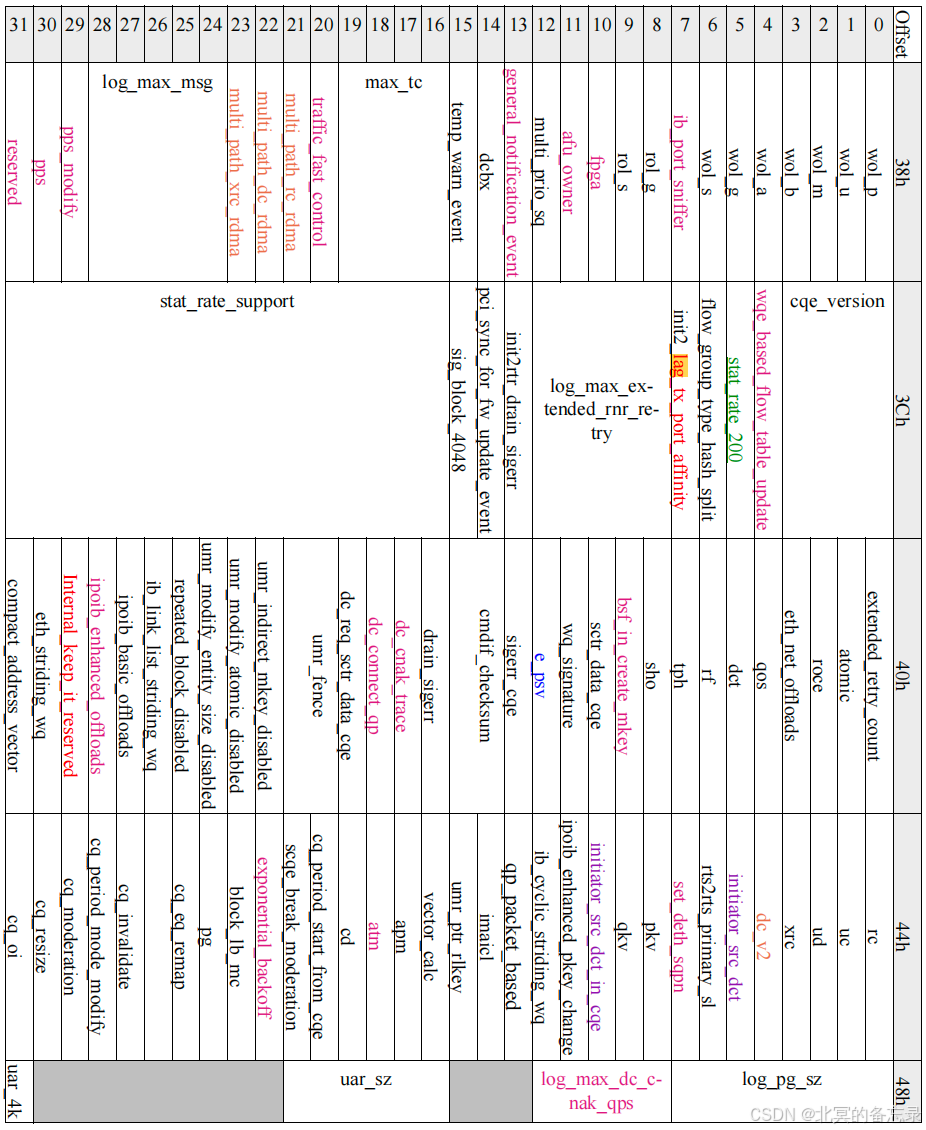

4 0x38-0x48 uar_sz UAR大小等

在 38h 偏移地址
log_max_msg：表示最大消息大小的对数值。
max_tc：表示最大传输通道的数量。
multi_prio_sq：支持多个优先级的发送队列。
multi_prio_rq：支持多个优先级的接收队列。
traffic_fast_control：用于快速控制流量的机制。
multi_path_dc 和 multi_path_rc：支持多路径的数据中心和远程直接内存访问（DC-RDMA 和 RC-RDMA）。
multi_path_xrc：支持多路径扩展远程直接内存访问（XRC-RDMA）。
temp_warm_event：温度相关的事件，用于监控设备的温度状态。
general_notification_event：用于通用通知的事件机制。
dcfx：数据中心交换结构（DC-Fabric eXchange）。
ib_port_sufffer：InfiniBand 端口的缓冲区。
ib_port：InfiniBand 端口的配置或状态。
在 3Ch 偏移地址
stat_rate_support：统计速率支持的标志。
pci_sync_for_train：用于训练的 PCI 同步机制。
init2rr_draining：初始化到 RR（Round Robin）的排空过程。
sig_block_event：信号块事件。
log_max_extended_rmr_retry：扩展 RMR（Remote Memory Register）重试的最大次数的对数值。
flow_group_type_bash_split：流组类型的 Bash 分割。
std_rate_200：标准速率 200 的配置。
wave_based_flow_table_update：基于波形的流表更新机制。
cqe_version：完成队列条目（CQE）的版本。
在 40h 偏移地址
extended_interrupt：扩展中断机制。
append_front：在数据包前面添加数据。
roce：RDMA over Converged Ethernet。
eth_not_offloads：以太网不卸载的功能。
dc：数据中心相关的功能。
rd：读取数据。
ds：数据段。
bs：块大小。
eth：以太网。
ib：InfiniBand。
volg：某种日志或记录机制。
volg_a、volg_b、volg_c、volg_d：不同的日志级别或类型。
bsy：忙信号。
e2e：端到端的机制。
bsy_in_create_mkey：在创建内存密钥时的忙信号。
bsy_in_create_sq：在创建发送队列时的忙信号。
bsy_in_create_rq：在创建接收队列时的忙信号。
bsy_in_create_cq：在创建完成队列时的忙信号。
bsy_in_create_eq：在创建事件队列时的忙信号。
bsy_in_create_qp：在创建队列对时的忙信号。
bsy_in_create_mr：在创建内存区域时的忙信号。
bsy_in_create_mw：在创建内存窗口时的忙信号。
bsy_in_create_pkey：在创建保护键时的忙信号。
bsy_in_create_gsi：在创建 GSI（General System Interrupt）时的忙信号。
bsy_in_create_port：在创建端口时的忙信号。
bsy_in_create_flow：在创建流时的忙信号。
bsy_in_create_flow_group：在创建流组时的忙信号。
bsy_in_create_flow_table：在创建流表时的忙信号。
bsy_in_create_flow_table_entry：在创建流表条目时的忙信号。
bsy_in_create_flow_table_entry_group：在创建流表条目组时的忙信号。
bsy_in_create_flow_table_entry_group_entry：在创建流表条目组条目时的忙信号。
bsy_in_create_flow_table_entry_group_entry_list：在创建流表条目组条目列表时的忙信号。
bsy_in_create_flow_table_entry_group_entry_list_entry：在创建流表条目组条目列表条目时的忙信号。
bsy_in_create_flow_table_entry_group_entry_list_entry_list：在创建流表条目组条目列表条目列表时的忙信号。
bsy_in_create_flow_table_entry_group_entry_list_entry_list_entry：在创建流表条目组条目列表条目列表条目时的忙信号。
bsy_in_create_flow_table_entry_group_entry_list_entry_list_entry_list：在创建流表条目组条目列表条目列表条目列表时的忙信号。
bsy_in_create_flow_table_entry_group_entry_list_entry_list_entry_list_entry：在创建流表条目组条目列表条目列表条目列表条目时的忙信号。
在 44h 偏移地址
cq_period_mode_modify：完成队列周期模式的修改。
cq_invalidate：完成队列的无效化。
cq_drain：完成队列的排空。
cq_group：完成队列的分组。
exponential_backoff：指数退避机制。
cq_break_start_from_cq：从完成队列开始的断点。
cq_period_mode：完成队列的周期模式。
cq_period：完成队列的周期。
cq_break：完成队列的断点。
cq_break_size：完成队列断点的大小。
cq_break_count：完成队列断点的计数。
cq_break_time：完成队列断点的时间。
cq_break_event：完成队列断点的事件。
cq_break_event_enable：完成队列断点事件的使能。
cq_break_event_disable：完成队列断点事件的禁用。
cq_break_event_clear：完成队列断点事件的清除。
cq_break_event_status：完成队列断点事件的状态。
cq_break_event_mask：完成队列断点事件的屏蔽。
cq_break_event_unmask：完成队列断点事件的取消屏蔽。
cq_break_event_polarity：完成队列断点事件的极性。
cq_break_event_priority：完成队列断点事件的优先级。
cq_break_event_threshold：完成队列断点事件的阈值。
cq_break_event_window：完成队列断点事件的窗口。
cq_break_event_counter：完成队列断点事件的计数器。
cq_break_event_register：完成队列断点事件的寄存器。
cq_break_event_register_enable：完成队列断点事件寄存器的使能。
cq_break_event_register_disable：完成队列断点事件寄存器的禁用。
cq_break_event_register_clear：完成队列断点事件寄存器的清除。
cq_break_event_register_status：完成队列断点事件寄存器的状态。
cq_break_event_register_mask：完成队列断点事件寄存器的屏蔽。
cq_break_event_register_unmask：完成队列断点事件寄存器的取消屏蔽。
cq_break_event_register_polarity：完成队列断点事件寄存器的极性。
cq_break_event_register_priority：完成队列断点事件寄存器的优先级。
cq_break_event_register_threshold：完成队列断点事件寄存器的阈值。
cq_break_event_register_window：完成队列断点事件寄存器的窗口。
cq_break_event_register_counter：完成队列断点事件寄存器的计数器。
在 48h 偏移
uar_sz：用户地址寄存器的大小。
log_max_dc_cnak_qps：最大 DC CNACK 队列对数量的对数值。
log_pg_sz：页大小的对数值。

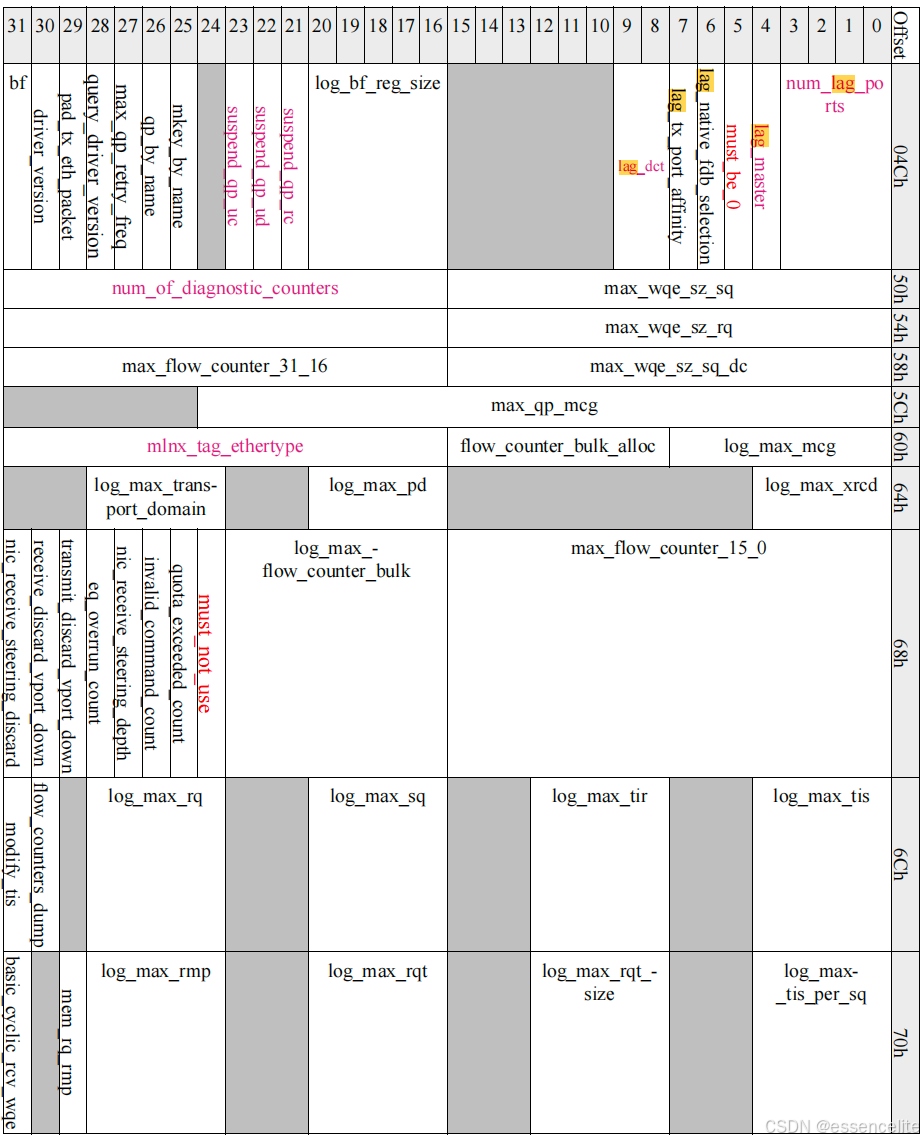

5 0x4c-0x70 log_max_pd 最大pd数量（对数）

Offset 04Ch
位范围 字段名称 作用描述
31:16 log_bf_reg_size 块过滤寄存器大小的对数值，表示块过滤寄存器的大小。
15:0 num_tag_pports 标签端口数量，表示支持的标签端口数量。
Offset 50h
位范围 字段名称 作用描述
31:0 num_of_diagnostic_counters 诊断计数器数量，表示可用的诊断计数器数量。
Offset 54h
位范围 字段名称 作用描述
31:0 max_wqe_sz_sq 发送队列的最大工作队列元素（WQE）大小，表示发送队列中WQE的最大大小。
Offset 58h
位范围 字段名称 作用描述
31:0 max_wqe_sz_rq 接收队列的最大工作队列元素（WQE）大小，表示接收队列中WQE的最大大小。
Offset 5Ch
位范围 字段名称 作用描述
31:0 max_wqe_sz_sq_dc 数据中心模式下发送队列的最大工作队列元素（WQE）大小，表示在数据中心模式下发送队列中WQE的最大大小。
Offset 60h
位范围 字段名称 作用描述
31:0 mlnx_tag_ethertype Mellanox标签以太网类型值，用于标识特定的以太网类型。
Offset 64h
位范围 字段名称 作用描述
31:0 log_max_mcg 最大多播组数量的对数值，表示支持的最大多播组数量。
Offset 68h
位范围 字段名称 作用描述
31:0 log_max_trans_domain 最大传输域数量的对数值，表示支持的最大传输域数量。
Offset 6Ch
位范围 字段名称 作用描述
31:0 log_max_pd 最大保护域数量的对数值，表示支持的最大保护域数量。
Offset 70h
位范围 字段名称 作用描述
31:0 log_max_xred 最大扩展资源域数量的对数值，表示支持的最大扩展资源域数量。
Offset 74h
位范围 字段名称 作用描述
31:0 max_flow_counter_31_16 最大流量计数器值（高16位），表示流量计数器的高16位值。
Offset 78h
位范围 字段名称 作用描述
31:0 max_flow_counter_15_0 最大流量计数器值（低16位），表示流量计数器的低16位值。
Offset 7Ch
位范围 字段名称 作用描述
31:0 log_max_flow_counter_bulk 批量分配流量计数器的最大数量的对数值，表示支持的批量分配流量计数器的最大数量。
Offset 80h
位范围 字段名称 作用描述
31:0 log_max_tq 最大目标队列数量的对数值，表示支持的最大目标队列数量。
Offset 84h
位范围 字段名称 作用描述
31:0 log_max_sq 最大发送队列数量的对数值，表示支持的最大发送队列数量。
Offset 88h
位范围 字段名称 作用描述
31:0 log_max_tir 最大目标接收队列数量的对数值，表示支持的最大目标接收队列数量。
Offset 8Ch
位范围 字段名称 作用描述
31:0 log_max_tis 最大目标发送队列数量的对数值，表示支持的最大目标发送队列数量。
Offset 90h
位范围 字段名称 作用描述
31:0 log_max_rmp 最大远程内存页数量的对数值，表示支持的最大远程内存页数量。
Offset 94h
位范围 字段名称 作用描述
31:0 log_max_rqt 最大远程队列对数量的对数值，表示支持的最大远程队列对数量。
Offset 98h
位范围 字段名称 作用描述
31:0 log_max_rqt_size 最大远程队列对大小的对数值，表示支持的最大远程队列对大小。
Offset 9Ch
位范围 字段名称 作用描述
31:0 log_max_tis_per_sq 每个发送队列的最大目标发送队列数量的对数值，表示每个发送队列支持的最大目标发送队列数量。
这些字段的名称和作用描述可以帮助理解硬件寄存器的布局和功能。

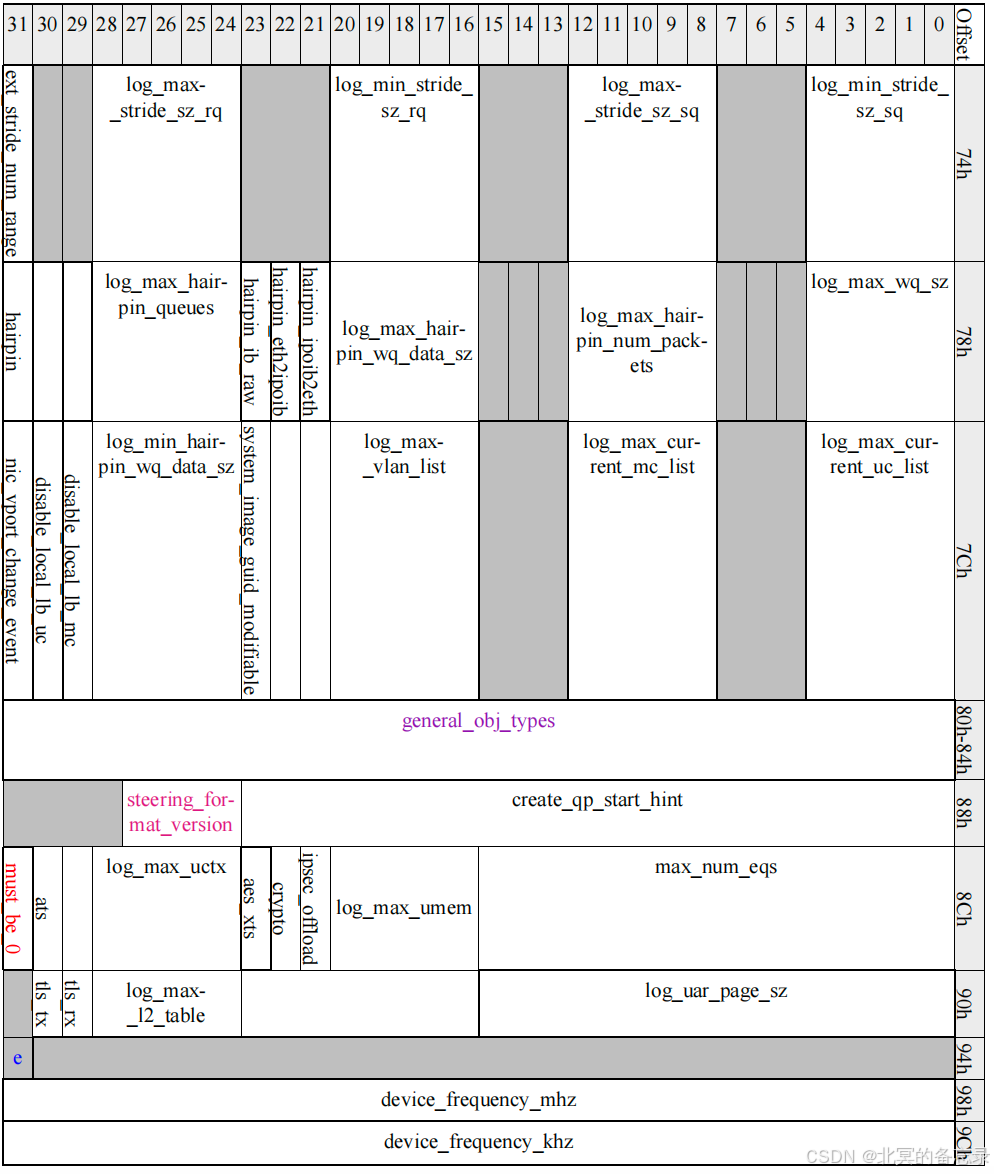

6 0x74-0x9c max_num_eqs最大eq数量

Offset 74h: ext_stride_num_range
log_max_stride_sz_rq:
表示接收队列（RQ）的最大步长大小的对数值（以 2 为底）。
log_min_stride_sz_rq:
表示接收队列（RQ）的最小步长大小的对数值（以 2 为底）。
log_max_stride_sz_sq:
表示发送队列（SQ）的最大步长大小的对数值（以 2 为底）。
log_min_stride_sz_sq:
表示发送队列（SQ）的最小步长大小的对数值（以 2 为底）。
Offset 78h: hairpin
log_max_hairpin_queues:
表示支持的最大环回队列数量的对数值（以 2 为底）。
hairpin_eth_ipb:
表示是否支持以太网 IPB（In-Port Bypass）环回模式。
hairpin_jumbo:
表示是否支持大帧（Jumbo Frame）环回模式。
hairpin_raw:
表示是否支持原始模式（Raw Mode）环回。
log_max_hairpin_wq_data_sz:
表示环回工作队列（WQ）数据的最大大小的对数值（以 2 为底）。
log_max_hairpin_num_packets:
表示环回队列中支持的最大数据包数量的对数值（以 2 为底）。
Offset 7Ch: nic_vport_change_event
disable_local_lb_uc:
表示是否禁用本地单播环回（Local Unicast Loopback）。
disable_local_lb_mc:
表示是否禁用本地组播环回（Local Multicast Loopback）。
system_image_guid_modifiable:
表示系统映像 GUID 是否可修改。
log_min_hairpin_wq_data_sz:
表示环回工作队列（WQ）数据的最小大小的对数值（以 2 为底）。
log_max_vlan_list:
表示支持的最大 VLAN 列表大小的对数值（以 2 为底）。
log_max_current_mc_list:
表示支持的最大当前组播列表大小的对数值（以 2 为底）。
log_max_current_uc_list:
表示支持的最大当前单播列表大小的对数值（以 2 为底）。
Offset 80h-84h: general_obj_types
steering_format_version:
表示流量转向格式的版本号。
create_qp_start_hint:
表示创建队列对（QP）时的起始提示值。
Offset 88h: misc
log_max_uctx:
表示支持的最大用户上下文（UCTX）数量的对数值（以 2 为底）。
aes_xts:
表示是否支持 AES-XTS 加密模式。
ipsec_offload:
表示是否支持 IPSec 卸载。
tls_tx:
表示是否支持 TLS 发送卸载。
tls_rx:
表示是否支持 TLS 接收卸载。
log_max_umem:
表示支持的最大用户内存（UMEM）大小的对数值（以 2 为底）。
log_max_l2_table:
表示支持的最大 L2 表大小的对数值（以 2 为底）。
max_num_eqs:
表示支持的最大事件队列（EQ）数量。
log_uar_page_sz:
表示用户地址重映射（UAR）页面大小的对数值（以 2 为底）。
Offset 90h: device_frequency_mhz
device_frequency_mhz:
表示设备的频率（以 MHz 为单位）。
Offset 94h: device_frequency_khz
device_frequency_khz:
表示设备的频率（以 kHz 为单位）。
Offset 98h: device_frequency_khz (重复)
device_frequency_khz:
再次表示设备的频率（以 kHz 为单位），可能是为了冗余或兼容性。

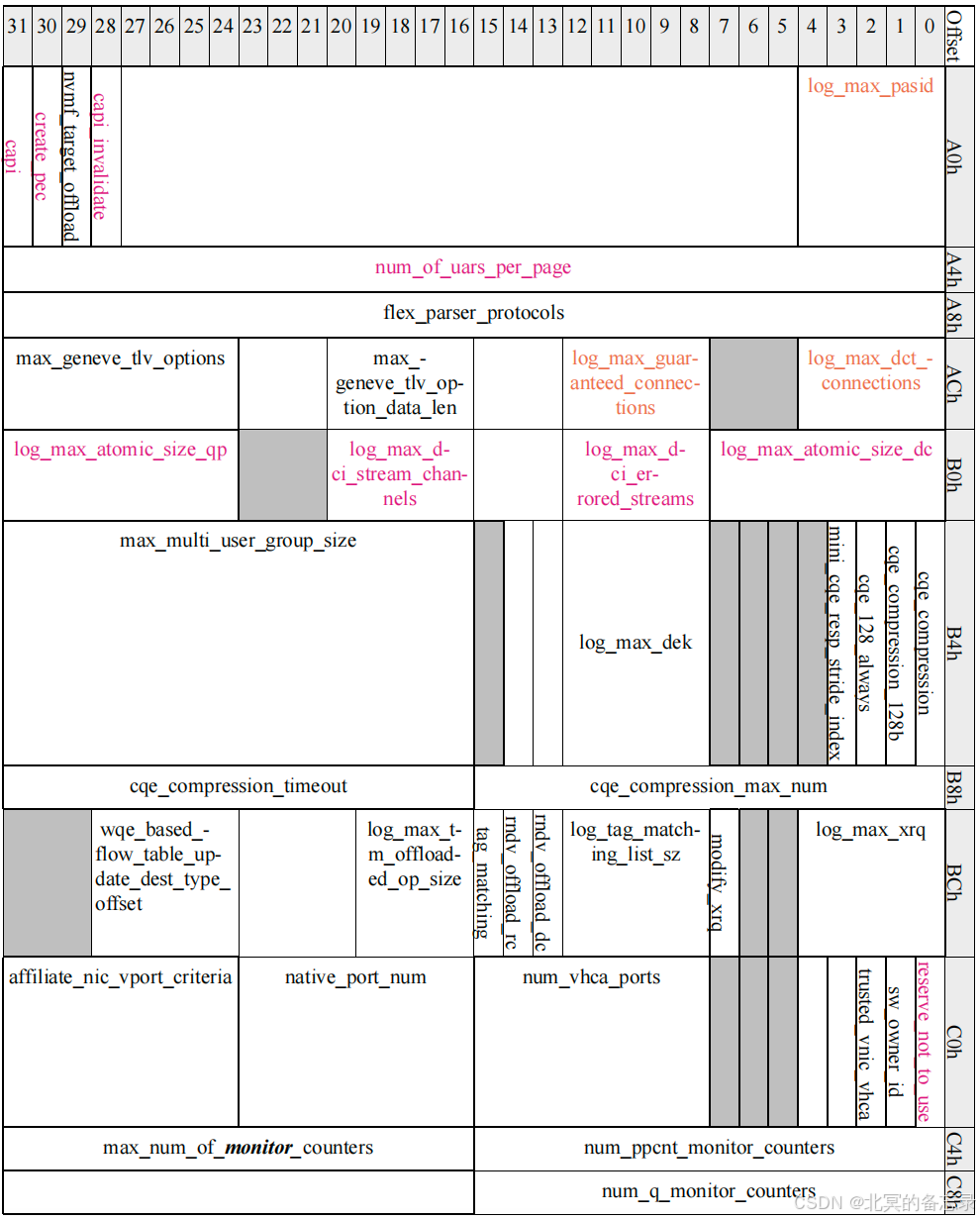

7 0xA0-0xC8 trusted_vnic_vhca_id 信任的vhca id

Offset A0h:
log_max_pasid:
表示支持的最大 PASID（Process Address Space ID）数量的对数值（以 2 为底）。
Offset A4h:
num_of_uars_per_page:
表示每页支持的 UAR（User Address Region）数量。
Offset A8h:
flex_parser_protocols:
表示灵活解析器支持的协议类型。
Offset ACh:
max_geneve_tlv_options:
表示支持的最大 Geneve TLV（Type-Length-Value）选项数量。
max_geneve_tlv_option_data_len:
表示 Geneve TLV 选项数据的最大长度。
log_max_guaranteed_connections:
表示支持的最大保证连接数量的对数值（以 2 为底）。
log_max_dct_connections:
表示支持的最大 DCT（Datapath Connection Table）连接数量的对数值（以 2 为底）。
Offset B0h:
log_max_atomic_size_qp:
表示队列对（QP）中支持的最大原子操作大小的对数值（以 2 为底）。
log_max_dc_stream_channels:
表示 DC（Datapath Connection）流通道的最大数量的对数值（以 2 为底）。
log_max_dc_error_streams:
表示 DC 错误流的最大数量的对数值（以 2 为底）。
log_max_atomic_size_dc:
表示 DC 中支持的最大原子操作大小的对数值（以 2 为底）。
Offset B4h:
max_multi_user_group_size:
表示支持的最大多用户组大小。
Offset B8h:
log_max_dek:
表示支持的最大 DEK（Data Encryption Key）数量的对数值（以 2 为底）。
cqe_compression_timeout:
表示 CQE（Completion Queue Entry）压缩的超时时间。
cqe_compression_max_num:
表示 CQE 压缩的最大数量。
Offset BCh:
wqe_based_flow_table_update_dest_type_offset:
表示基于 WQE（Work Queue Entry）的流表更新目标类型偏移量。
log_max_tm_offloaded_op_size:
表示最大卸载操作大小的对数值（以 2 为底）。
log_tag_matching_list_sz:
表示标签匹配列表大小的对数值（以 2 为底）。
log_max_xrq:
表示支持的最大 XRQ（Extended Receive Queue）数量的对数值（以 2 为底）。
Offset C0h:
affiliate_nic_vport_criteria:
表示关联 NIC vport 的标准。
native_port_num:
表示本地端口编号。
num_vhca_ports:
表示 VHCA（Virtual HCA）端口的数量。
trusted_vnic_vhca_id:
表示受信任的 VNIC VHCA ID。
sw_owner_id:
表示软件所有者 ID。
reserved_not_to_use:
保留字段，未使用。
Offset C4h:
max_num_of_monitor_counters:
表示支持的最大监控计数器数量。
num_ppent_monitor_counters:
表示 PPE（Packet Processing Engine）监控计数器的数量。
num_q_monitor_counters:
表示队列监控计数器的数量。

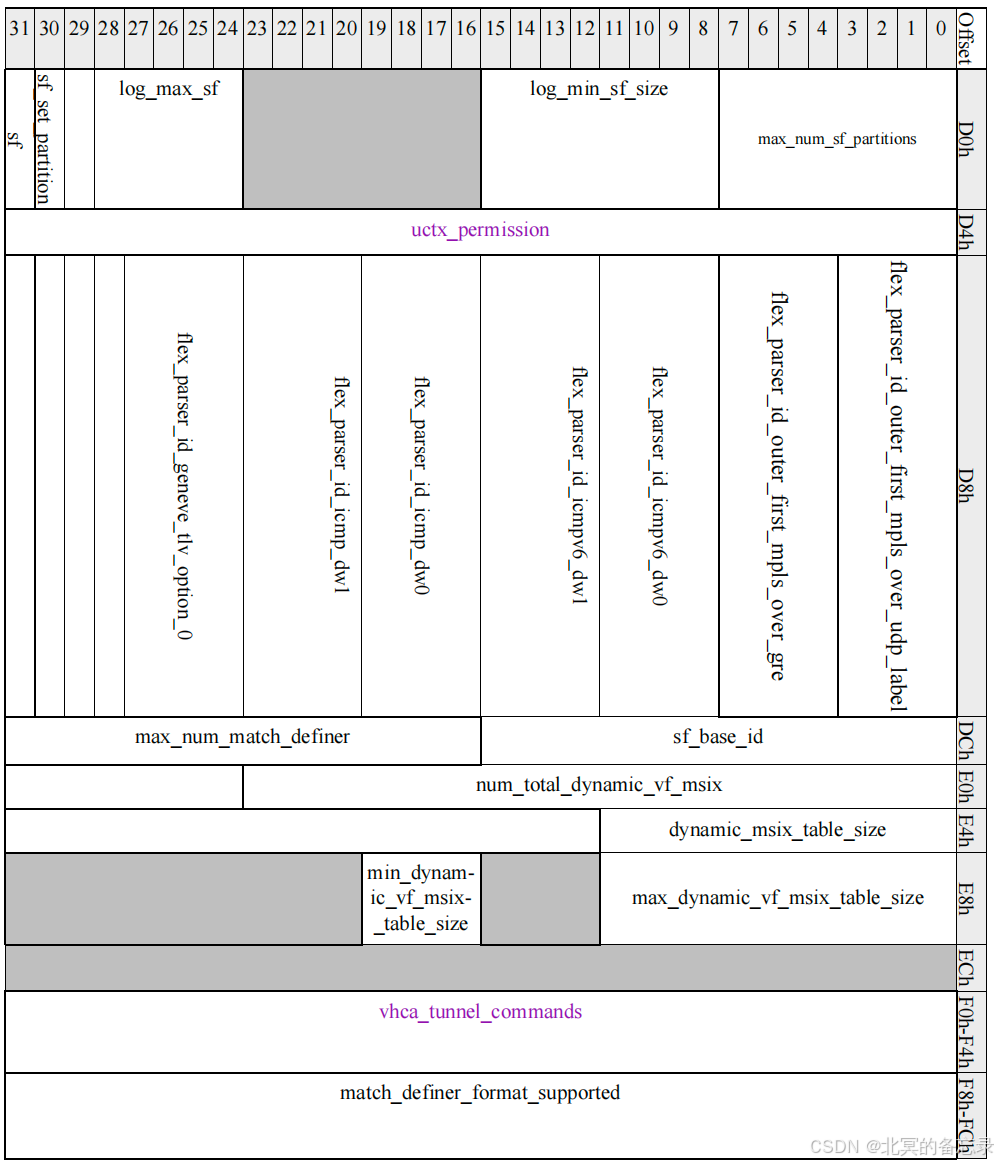

8 0xD0-0xFCh log_max_sf最大sf数量

Offset D0h: log_max_sf
log_max_sf:
表示支持的最大 SF（软funtion）数量的对数值（以 2 为底）。
log_min_sf_size:
表示 SF 的最小大小的对数值（以 2 为底）。
max_num_sf_partitions:
表示支持的最大 SF 分区数量。
Offset D4h: uctx_permission
uctx_permission:
表示用户上下文（UCTX）的权限设置。
Offset D8h: flex_parser_id
flex_parser_id_outer_first_mpls:
表示外层第一个 MPLS（Multi-Protocol Label Switching）标签的灵活解析器 ID。
flex_parser_id_outer_udp_label:
表示外层 UDP 标签的灵活解析器 ID。
flex_parser_id_inner_first_mpls:
表示内层第一个 MPLS 标签的灵活解析器 ID。
flex_parser_id_inner_udp_label:
表示内层 UDP 标签的灵活解析器 ID。
flex_parser_id_ipv6:
表示 IPv6 的灵活解析器 ID。
flex_parser_id_ipv4:
表示 IPv4 的灵活解析器 ID。
flex_parser_id_ethernet:
表示以太网的灵活解析器 ID。
Offset E0h: max_num_match_definer
max_num_match_definer:
表示支持的最大匹配定义器数量。
Offset E4h: sf_base_id
sf_base_id:
表示 SF 的基础 ID。
Offset E8h: num_total_dynamic_vf_msix
num_total_dynamic_vf_msix:
表示总动态 VF MSI-X 中断的数量。
Offset ECh: dynamic_msix_table_size
dynamic_msix_table_size:
表示动态 MSI-X 表的大小。
min_dynamic_vf_msix_table_size:
表示动态 VF MSI-X 表的最小大小。
max_dynamic_vf_msix_table_size:
表示动态 VF MSI-X 表的最大大小。
Offset F0h: vhca_tunnel_commands
vhca_tunnel_commands:
表示 VHCA（Virtual HCA）支持的隧道命令。
Offset F4h: match_definer_format_supported
match_definer_format_supported:
表示支持的匹配定义器格式。
