DPU上查看mst status报错MST PCI module is not loaded处理办法？如何安装mft和kernel mft?（mst start、status、stop）

快速回忆要点

• 2个内核模块：mst_pci， mst_pciconf
• 3个命令：mst start、mst status、mst stop。这三个命令围绕提供mst的服务，提供前端后端的能力。
• mst本质是提供一条通道，走pcie，提供用户态命令，内核驱动，以及网卡端提供对应的处理消息处理模块进行操作。
• mst需要start才会加载对应module，以及告知网卡将会做相关处理，相当于是这个功能的开关。

相关命令:

mst start
mst status
modprobe mst_pci #加载mst_pci
mst stop

报错

MST modules:
------------
    MST PCI module is not loaded
    MST PCI configuration module loaded

分析与解决办法

查看原因

原因是没有加载mst的相关内核driver。
查看方式：

lsmod |grep -i mst

看到只有mst_pciconf，没有mst_pci

加载mst依赖的ko

使用modprobe自动加载mst_pci，如果系统没有需要单独编译

modprobe mst_pci

再次查看lsmod：可以看到已经加载

再次执行mst status查看

注意

• mst_pci默认不会加载，mst start后注意查看status是否启动

原理解析

• 因为mst是操作通过pcie接入主机的网卡，所以mst提供内mst_pci和mst_pciconf的内核模块用来操作pcie总线，进而和网卡通信。就好比嵌入式的i2c操作设备，只是i2c是标准接口不用单独加载驱动。
• mst start会自动加载mst_pci和mst_pciconf，可以在加载前查看lsmod |grep mst
• mst stop会自动卸载mst_pci和mst_pciconf，可以在stop前后查看lsmod |grep mst
  比如：可以看到stop前后mst的module被卸载了。


要点

• 2个内核模块：mst_pci， mst_pciconf
• 3个命令：mst start、mst status、mst stop。这三个命令围绕提供mst的服务，提供前端后端的能力。
• mst本质是提供一条通道，走pcie，提供用户态命令，内核驱动，以及网卡端提供对应的处理消息处理模块进行操作。
• mst需要start才会加载对应module，以及告知网卡将会做相关处理，相当于是这个功能的开关。

–2024-10-09 增加–

如果modprobe找不到解决办法

modprobe报错：

modprobe: FATAL: Module mst_pci not found in directory /lib/modules/4.18.0-553.22.1.0.1.an8.x86_64

可以看到modprobe后还是没有。

这是因为没有安装内核模块，内核模块是在lkernel-mft里面。
mst隶属于mft，mft除了四大金刚，在软件形态上是一个用户态库和内核态共同运行。

分析

可以看到只有用户态mft，没有安装kernel-mft。kernel-mft提供了ko的支持，mft工具通过pcie通路和底层通信。kernel-mft提供类似封装PCIe TLP报文的能力。
更多参考mft的介绍：
https://docs.nvidia.com/networking/display/mftv4290/user+manual

解决办法

下载最新版mft工具

https://network.nvidia.com/products/adapter-software/firmware-tools/
根据OS和arch选择代码下载并上传到服务器。

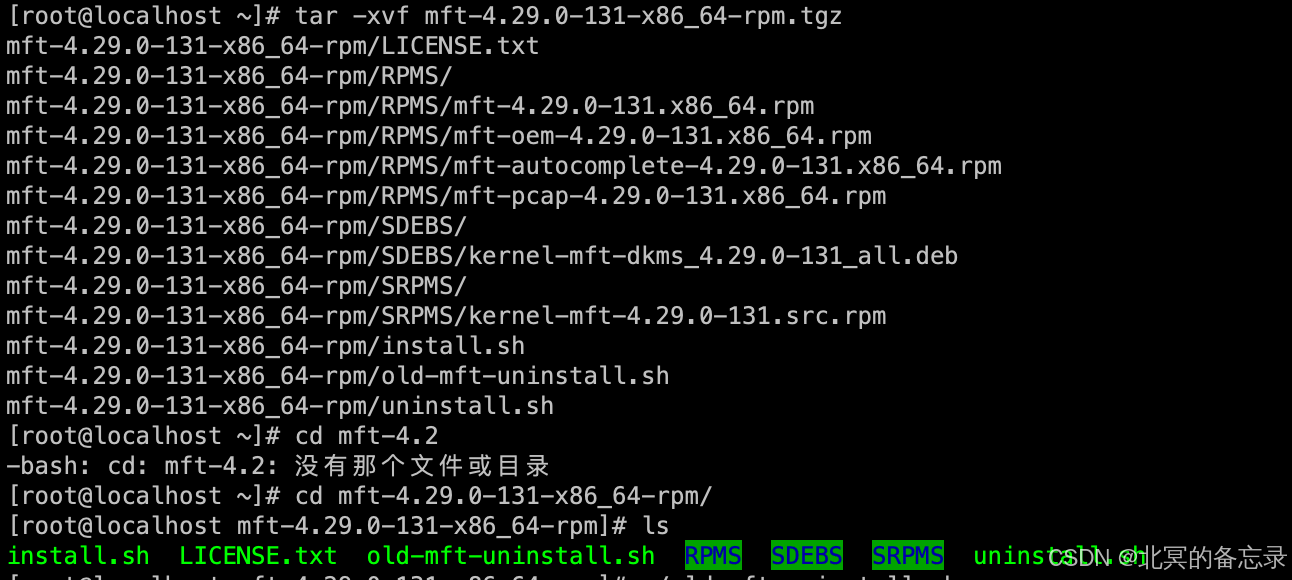

解压并且根据提示安装

解压后可以看到有mft的多个用户态包和kernel mft。并且还有一些安装脚本，这些rpm包不要手动一个个安装，使用标准安装。安装前使用他自带的脚本处理，先卸载原来的，然后安装新的。

安装：

./old-mft-uninstall.sh  #卸载原来的
./install.sh  #安装新的

安装后确认安装成功

mst status可以看到依然没有mst device，需要使用mst start启动后便可看见。（mst本质是网卡和host的PCIe管理通道）

mst status
mst start

综述

这个问题困扰了我一两年，总是有的服务器可以有的不可以。不可以可能是因为没有kernel-mft，也可能是因为版本不匹配。包括mft和fw，mft和kernel-mft。创建mst之后，就建立了一个通过专门的PCIe管理链路来通信，而不仅仅是通过pcie的busid。那么什么时候非他不可呢？比如pcie的busid 用flint升级因为DPU异常busid不可用，便可以用mstdev来处理。
