电路研究3——线路图绘制过程出的问题。

        因为采用的是合宙4G模组Air780E作为SIM卡的GPRS，所以需要做的是进行线路板的绘制。

        遇到的问题，电源供电。之前锂电池已经实现了充电跟保护电路了。这里进行一个应用。

        因为Air780E模块的供电至关重要，必须选择能够提供至少1A电流能力的电源；由于LTE射频工作时最大峰值电流高达1.5A，在最大发 射功率时会有约700mA的持续工作电流，电源必须能够提供足够的电流，不然有可能会引起供电电压的跌落甚至模块直接掉电重启；而且我忘记在哪篇文章里记得有一个2A的波动来着。所以采用了TLV62569DBVR的ldo，来进行电压转换，输出可实现2A的输出来供电。

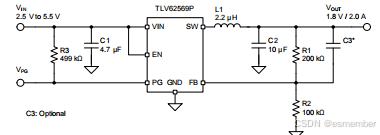

        下图是来自TI的例程，实际上用的时候我调整了一下，输出为3.3V。暂时犹豫是采用模块本身调试，还是添加单片机控制。因为AT指令好像需要再添加一个MCU控制的样子。那样的话可能尺寸就有点大了呢。

        AT指令通讯涉及到主串口MAIN_UART了，   对于AT开发方式， MAIN_UART用来进行AT指令通讯。MAIN_UART支持固定波特率,不支持自适 应波特率 在默认情况下，模块的硬件流控是关闭的。然后就有看到了硬件流控的定义，这个以前百分百没涉及过。

        MAIN_UART的特点如下：

        包括数据线TXD和RXD，硬件流控控制线RTS和CTS。

        8个数据位，无奇偶校验，一个停止位。

        硬件流控默认关闭。

        用以AT命令传送，数传等。 ¨支持波特率如下：600,1200,2400,4800,14400,9600,19200,38400,57600,115200,230400,460800,921600bps

        注意： MAIN_UART在开机过程中短时会输出固定调试信息

        硬件流控：这个我查了查，毕竟我对流控这个概念不懂呢，于是出现了软件流控，而实际上我们以前用的基本上都是软件流控，只是我们当时就是一个延时发送，防止丢数据，并不知道这是软件流控而已。

        为什么需要流控？原因就是发送太快了，接收太慢了。举例说明，发送用的自动送货，接收用的人工收货并分配，接收那里仓库满了，多的货物就丢风雨里面了，风吹日晒，结果丢的丢坏的坏，跟原先不一样了，所以送货需要进行延时。硬件流控，就是接收地，返回信号，说我这里没地方放了，你不要发货了；软件流控就是，我计算多久发一次货，接受地能放开。

        补：先这些，编程先放下，先整理这个吧，毕竟实际操作好像还有点难得样子。
