电路研究2——锂电池充放电

        因为设计涉及到便携，所以用到了锂电池电路。

        锂电池的选择：

        因为要小型化，所以锂电池单节就好了。经过考虑选了电压是3.7v的锂电池，容量需要的话需要后期在研究一下。

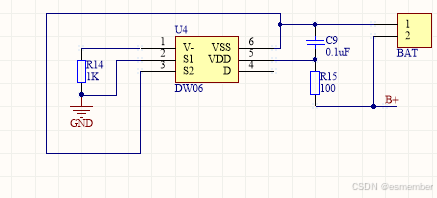

        锂电池保护电路：

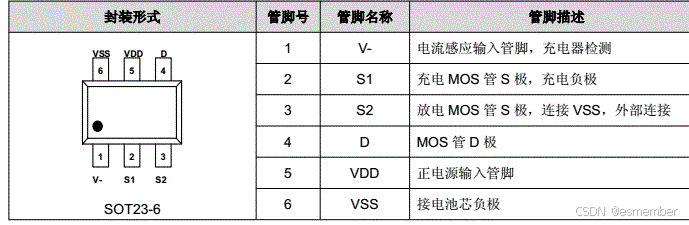

        选的的是DW06，封装是SOT23-6

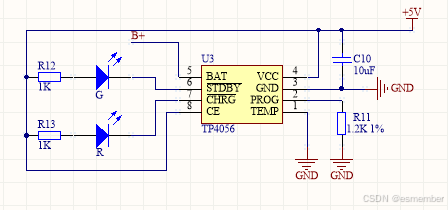

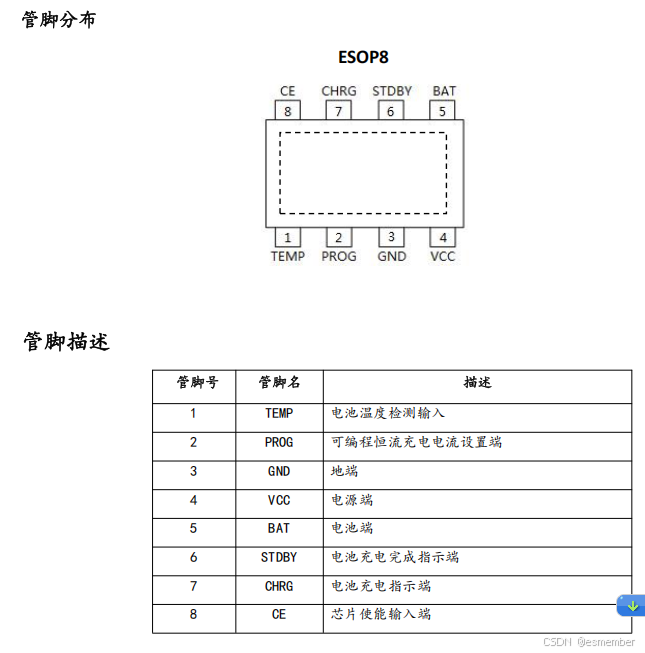

        充电电路选用了TP4056的电路

        基本上在资料里面也有，我们直接拿过来使用就好了，使用USB充电，然后在维持设备的使用。

        补：这几天脚不知道怎么了脚踝停痛的，也没心思学习研究，所以今天就画了会儿图，研究了一下锂电池充电电路。目前计划使用的电路，等以后需要再增加内容含量吧。
