电路研究1——通讯模块选型

        蓝牙模块、WiFi模块，GPRS模块，研究了一下确实挺多的，这里我只列举下我用过的，至于计划使用的再研究一下。

        蓝牙模块：

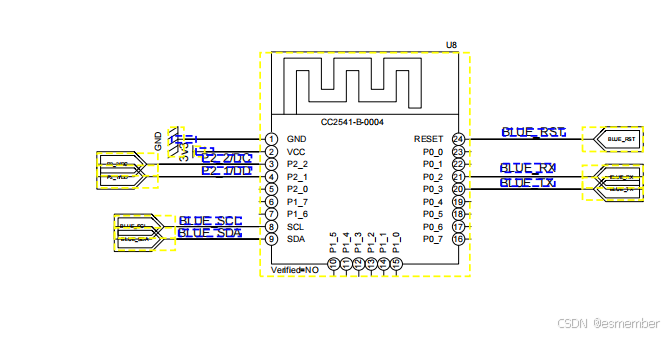

        B-0004蓝牙模块，这个尺寸比较小，当年是用在了体温血氧计上的。我第一次接触的蓝牙设备，然后单片机是cc2541的。当时没用AT指令，直接51系列编程，不过后来编写的没有收到信息，广播没有设置好。后来发现既然用的蓝牙模块，还真不需要再编程，直接采用AT指令就好了，于是就放弃了cc2541的编程。接法也很简单，直接根据设置跟单片机连接。

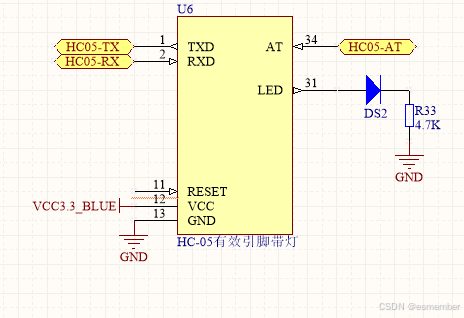

          HC-05蓝牙模块，这个是主从机一体蓝牙模块，不过尺寸比较大呢，是B-0004的2倍以上。之前单独用在血压计上，以及跟WiFi模块用在了心电检测设备中，采用的是AT指令，当然wifi模块也是AT指令。接法也很简单，直接根据设置跟单片机连接。

        WiFi模块：

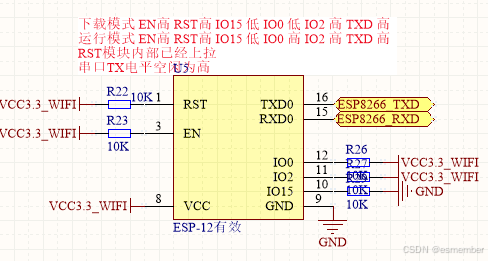

        之前用过esp-12s的WiFi模块，不过这种好像使用的是2.4G的通信，连接WiFi网络，这个需要拥有WiFi路由器等存在。接法也很简单，直接根据设置跟单片机连接。我只要用到WiFi网路就使用了。然后可以根据手机app来查看。

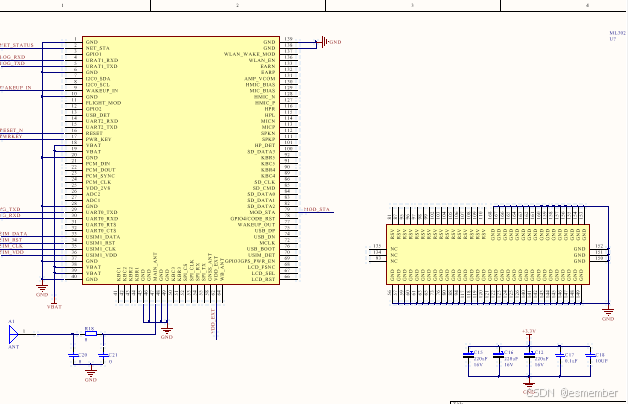

        GPRS模块：这个也用过，虽然不怎么常用，毕竟现在WiFi太多了。之前接触过一款中移动的ML302芯片，接法电路如下，程序我也有，不过我并没有详细去看，只是测试过的，设计也不是我设计的，是之前的工程师设计的，我接手以后只是做了测试，这个是一个接收器，接受来自蓝牙模块的数据，再通过GPRS网络上传到网站。

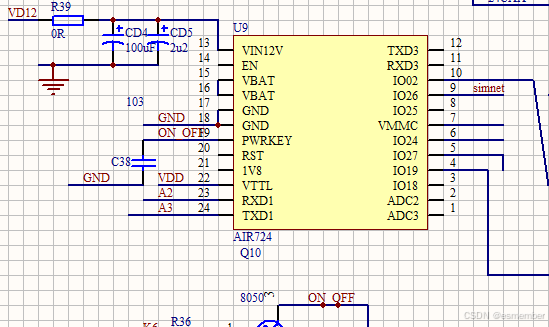

        后来又接触到了另一款芯片上海合宙的芯片Air780E 4G Cat.1，这个程序我已有，这个是水表的采集信息。我也是做测试的，没有设计，这里就用到了CRC校验，水表通讯协议了。我也是在这个的学习过程知道的，8421码、校验和等上下行协议之类的。

        GPRS模块基本上需要配合sim卡使用，才能连接网络的，所以就需要列举出SIM卡电路了。

        SIM卡电路：这里只列举出来合宙的SIM电路，毕竟网上都已经有了，而且电路差别不大，就是程序有区别罢了。

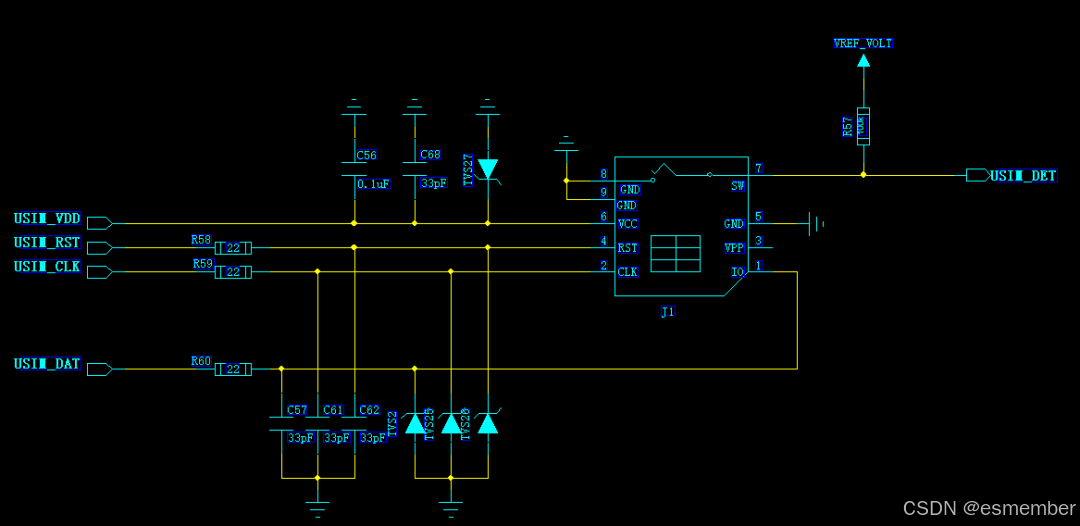

        这个是SIM1卡槽的电路。

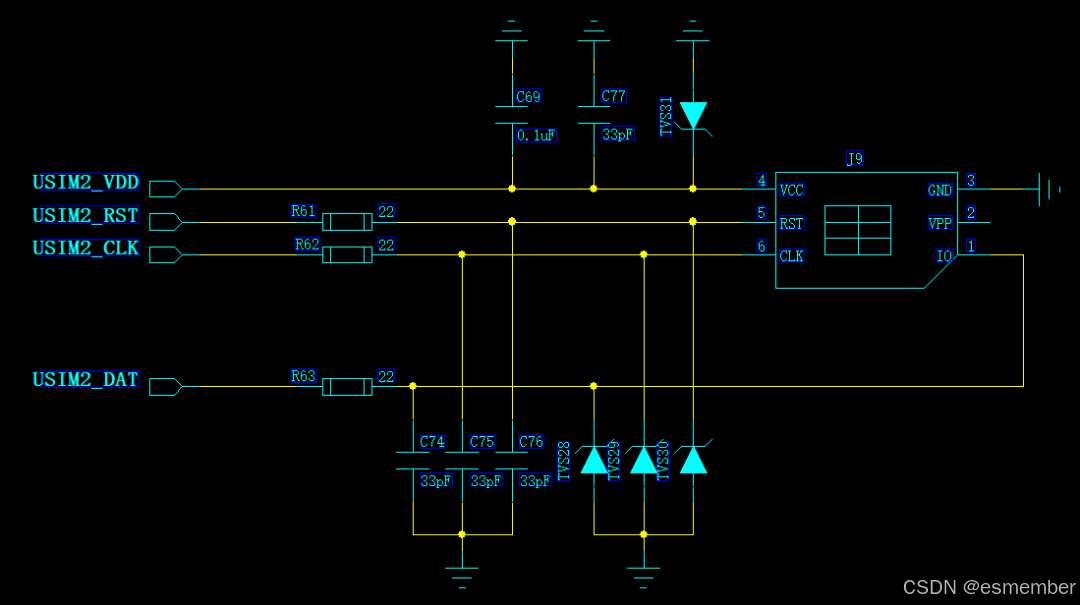

        这个是SIM卡2的卡槽电路。

        差不太多，区别的原因是Air780E支持双卡单待，只有在SIM1没有的时候才找SIM2，默认是SIM1的。我考虑使用合宙的GPRS，这个想对便宜，而且尺寸比较小一些。

        补：通讯模块先研究到这里，等需要其他的我再补充。
