快速编制桩位偏差竣工图（桩位偏移竣工图）

快速编制桩位偏差竣工图

桩位偏移图是桩基础施工完成之后竣工资料中必须的资料，地方不同验收资料对桩位偏移图的要求不同，但是绘制该图的确有些繁琐，必须与《土方开挖后桩基础复核及桩质量检查表》数据对应，在桩数量很多的情况下，需要大量的工作量，通过正冠软件可快速编制。

   1、快速编制桩位偏移竣工图（AutoCAD图纸）

   2、以十字架或箭头标注桩位偏移数据（随机生成偏移数据）
   3、快速生成对应的土方开挖表（Excel表）
   4、符合质监站竣工验收资料备案

调整相关数据，依次点击按钮：第一步“框选AutoCAD中桩号”，鼠标点击AutoCAD图纸，鼠标框选需要编写的桩号图形，第二步“生成AutoCAD偏移图”，第三步“生成Excel开挖表”，就生成了《土方开挖后桩基础复核及桩质量检查表》。

提示：

1、框选的桩图形为桩号文字；

2、框选之前将桩号单独留在图中，其他图层关闭，或者桩号图形拷贝到另外空白位置处理。直接在整个图形框选也可以，本身软件有过滤功能，只是同类图形和一起选择，会有影响；

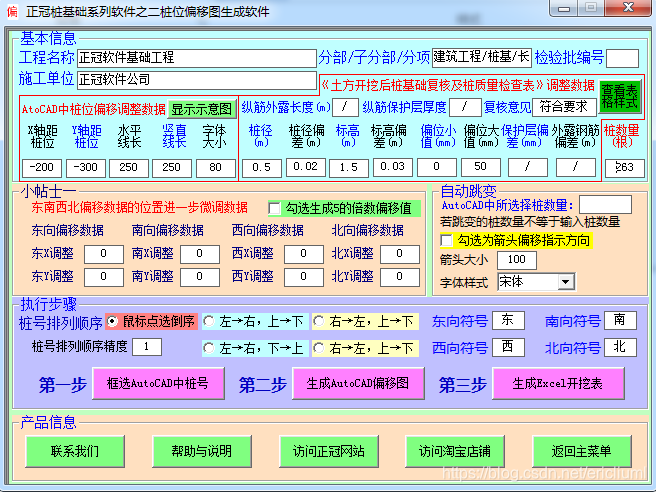

                     快递编制桩位偏移竣工图操作界面

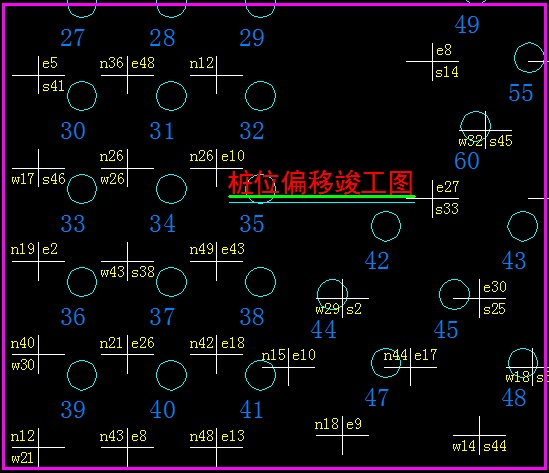

生成偏移竣工图展示图（十字架代表偏移方向）

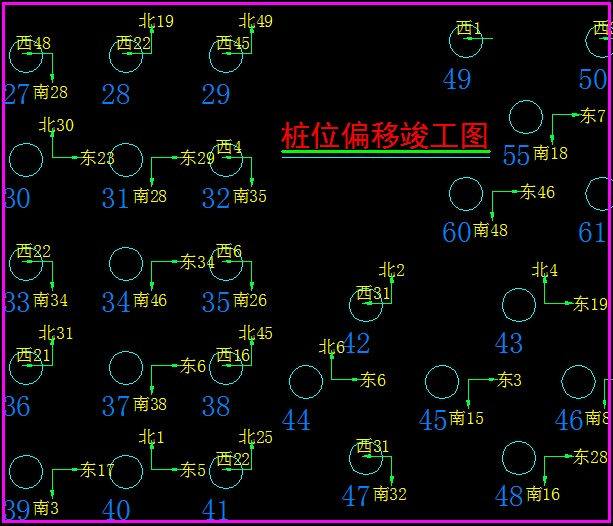

          生成偏移竣工图展示图（箭头代表偏移方向）

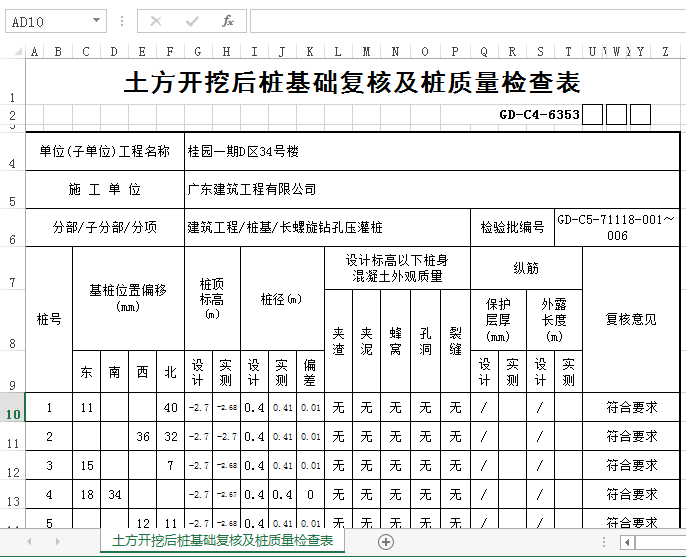

快速生成《土方开挖后桩基础复核及桩质量检查表》

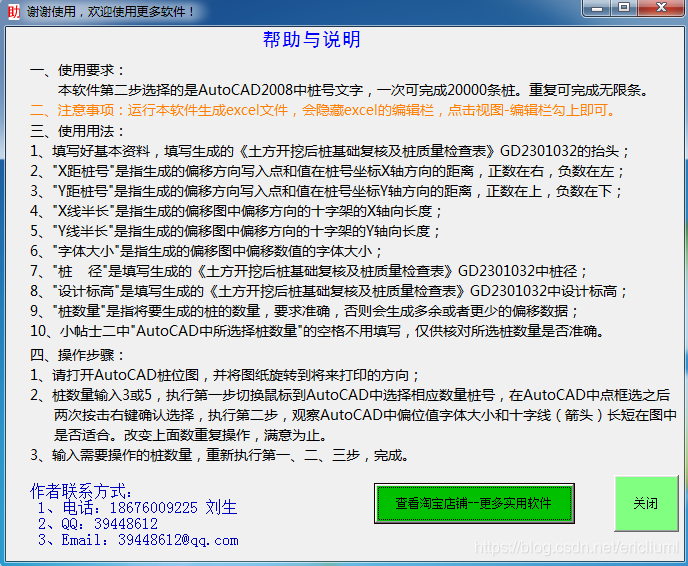

使用帮助与说明
