150 SPI物理总线

原创 已于 2022-05-29 11:07:07 修改 · 348 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #stm32 #物联网

于 2021-11-02 14:57:47 首次发布
本文详细介绍了SPI（Serial Peripheral Interface）通信的基础知识，包括SPI信号线及其功能、SPI时序及通信模式，并通过具体案例进行说明。此外，还列举了一些常见的SPI设备。

文章目录

一、信号线（4根）

  • SCK
    时钟线，数据收发同步

  • MOSI
    数据线，主设备数据发送、从设备数据接收

  • MISO
    数据线，从设备数据发送，主设备数据接收

  • NSS、CS
    片选信号线，确定哪个从机有效

支持一主多从（因此主设备需要片选线来区分从机）
全双工通信，有两根数据线，负责双向传递
最大速率可达上百MHz

i2c只支持单双工，速率也比不过spi
在这里插入图片描述

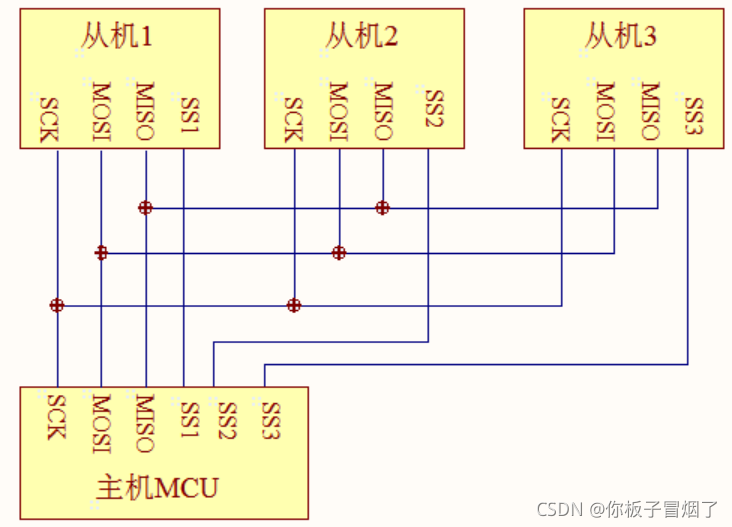

新增两张硬件连接图

二、spi时序

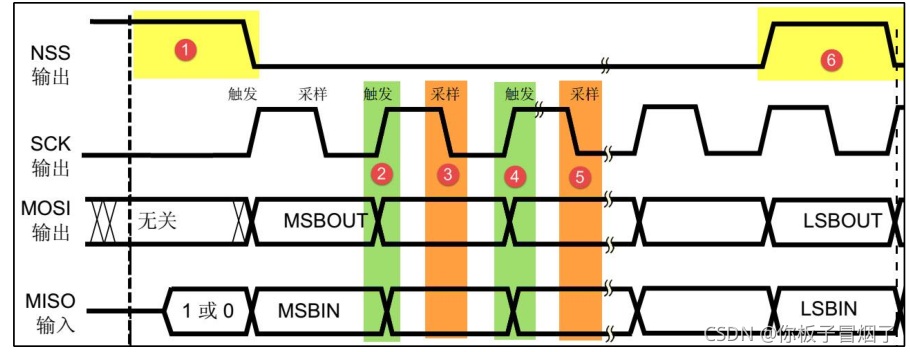

在这里插入图片描述

  • 起始信号
    NSS 信号线由高变低
    spi通信即将开始

  • 停止信号
    NSS 信号由低变高
    spi通信即将结束

  • 数据传输
    在 SCK的每个时钟周期 MOSI和 MISO同时传输一位数据，高/低位传输没有硬性规定（一般从高位开始传）
    传输单位： 8 位或 16 位
    单位数量：不受限制

三、spi通信模式

  • 首先，在sck一个时钟周期里面，做两件事：触发和采样
    触发：引起mosi，miso数据线的电平变化
    采样：记录mosi，miso数据线的电平信号。
    总线空闲时 SCK 的时钟状态以及数据采样时刻

  • 时钟极性 CPOL：指 SPI 通讯设备处于空闲状态时，SCK信号线的电平信号
    CPOL=0时， SCK在空闲状态时为低电平，进入工作状态为上升沿，如上图的cpol就是0
    CPOL=1时， SCK在空闲状态时为高电平，进入工作状态为下降沿。

  • 时钟相位 CPHA：数据的采样的时刻
    当 CPHA=0 时，数据在 SCK 时钟线的“奇数边沿”被采样
    当 CPHA=1时，数据在 SCK 时钟线的“偶数边沿”被采样

四、案例

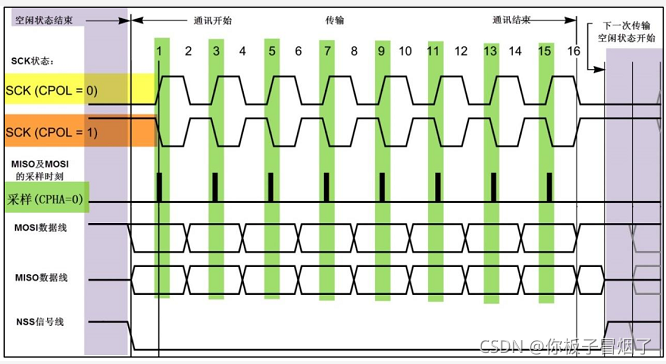

在这里插入图片描述

SCK信号线在空闲状态为低电平时，CPOL=0；空闲状态为高电平时，CPOL=1

CPHA=0，数据在 SCK 时钟线的“奇数边沿”被采样

当 CPOL=0 的时候，时钟的奇数边沿是上升沿

当CPOL=1 的时候，时钟的奇数边沿是下降沿

五、四大模式

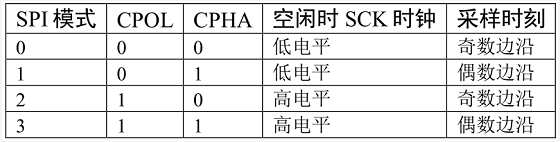

CPOL 和 CPHA 的四种组合
在这里插入图片描述

六、常见spi设备

  • EEPROM

  • FLASH

  • 实时时钟

  • AD转换器

    …
