3.4.1 在物理层扩展以太网

• 以太网上的主机距离不能太远
  如：10 BASE-T 以太网的两台主机之间的 距离 不能超过 200 米
  否则，主机发送的信号经过铜线的传输就会衰减到使得 CSMA / CD 协议无法正常工作
  早期的 粗缆细缆以太网 使用 工作在物理层的转发器 来扩展以太网的地理覆盖范围，但两个站最多可以经过3个电缆网段
  如今主流的双绞线以太网很少用转发器

• 扩展以太网覆盖范围的方法
  1、使用光纤
  2、使用多个集线器

• 使用光纤
  方法简单
  扩展 主机 和 集线器 之间的距离

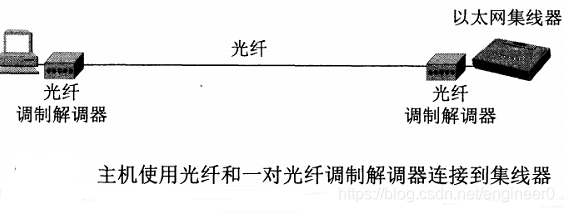

  使用一对光纤和一对光纤调制解调器（光猫，用于光电信号转换）
  光纤时延很小，带宽很大，可以实现相距几公里的主机、集线器的连接


• 使用多个集线器
  可以连接成覆盖范围更大的多级星形结构的以太网

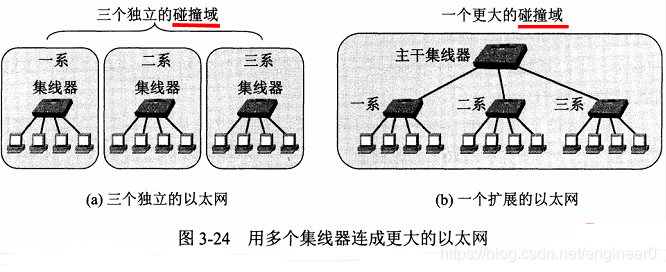

  如下图，左图 有三个独立的 10BASE-T 以太网，右图 通过一个 主干集线器 把这三个独立的以太网连接成一个更大的以太网

  左图三个独立的以太网每一个都是：内部四台计算机共享总线，这四台计算机无法同时发送数据
  右图将左图所有的计算机连接到一起以太网中，更容易发生冲突

• 使用主干集线器的优点
  1、原本不在一个以太网内的计算机并如同一个，可以互相通信
  2、扩大了以太网的覆盖范围（一个集线器可以扩展100米双绞线连接，光纤则更远）

• 使用主干集线器的缺点
  1、左图三个以太网是三个 独立的碰撞域 。任意时刻，一个碰撞域内只能有一个站发送数据。
  若每一个域的最大吞吐量是 10mbps，左图三个域的总的最大吞吐量为 30 mbps，右图一个大碰撞域的最大吞吐量仍然是 10mbps（12个站中任意2个站在通信其它站都不能通信）
  2、发生碰撞的概率 增加
  3、若不同的碰撞域使用 不同的以太网技术（如数据率不同，集线器只相当于多接口转发器，无缓存功能），那么就不能用集线器将它们互连
