本文深入探讨了STP在网络中的作用，解释了BPDU、Bridge ID、Root Bridge的选举过程以及Root Port和Designated Port的确定原则。此外，还详细介绍了STP的端口状态转变和边缘端口的配置，以减少拓扑变化带来的影响，并提供了关键的配置命令和实验现象分析。

实验总结

STP作用：破环，冗余
BPDU = Bridge Protocol Data Unit 桥协议数据单元，包含STP详细信息，交换机每两秒发送一次
BID = Bridge ID,桥ID，交换机的“身份证”，由优先级（默认32768,最小为0，必须是4096倍数） + MAC 组成

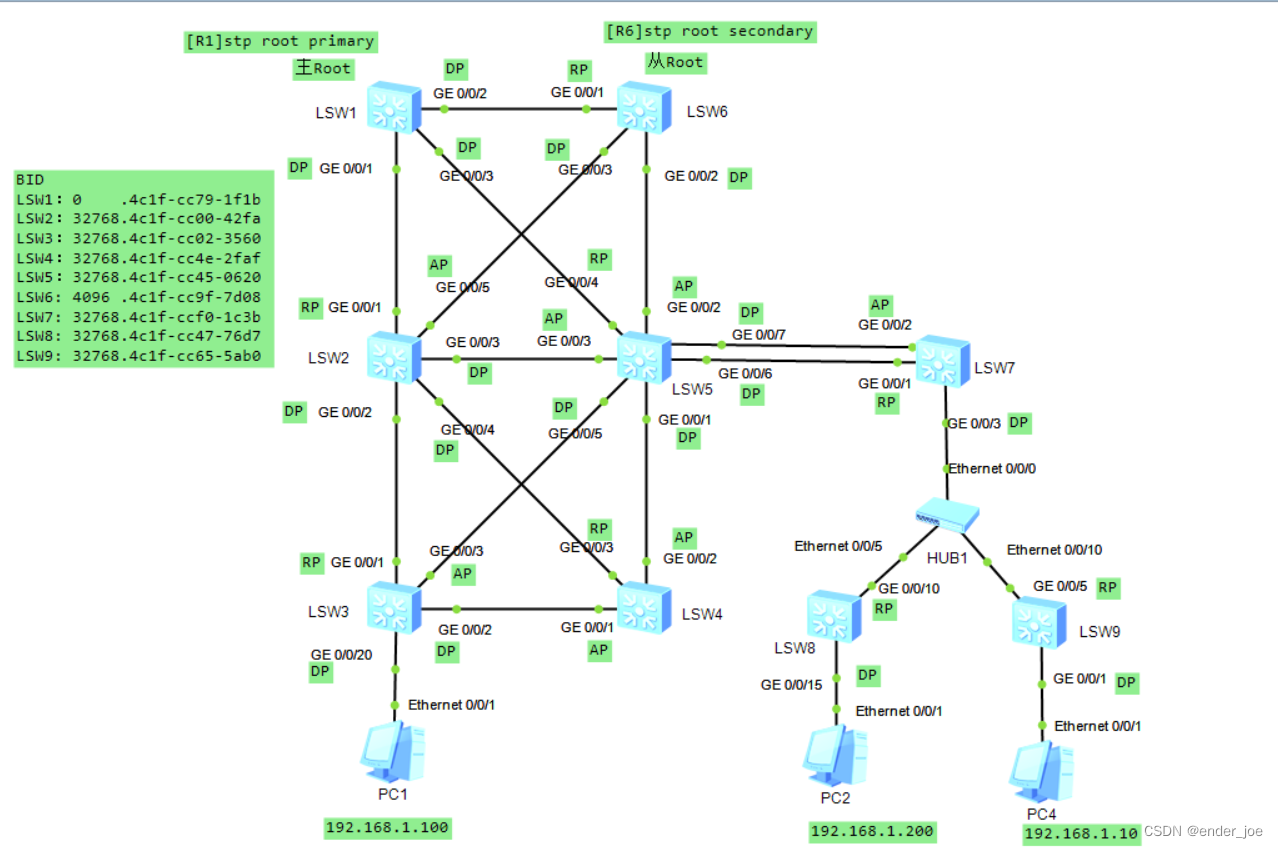

Root 根桥【整个交换网络中有且只有1个】，选出STP生成树的参考点。比较桥ID，越小优先级越高；通过指定优先级来确认主根、备根。通过同化、转发BPDU ，
RootPort，RP，根端口（不需要人为设置，自动选择，可以正常收发数据帧）。所有非根交换机确认一个RP；Root选举完毕后，非根交换机选择一个RP根端口（本质是一个距离根桥更近的端口）。
RP端口的确认依据： RPC RootPortCost 根路径开销：交换机的每个端口都有一个开销值与端口的速率有关，反比，速率越高开销越小【G口千M=开销20000】。发送BPDU的桥ID【优先级+MAC】：越小越优。发送者的Port ID，端口ID，PID【优先级（默认128）+端口号】：越小越优。接收者的端口ID，越小越优
DP端口，指定端口 Designated Port：RP端口选举完后基于每条链路确认DP端口，可以正常收数据帧，本质也是离根桥最近的端口【通常，根桥交换机接口都是DP端口】。选举依据：RPC、发送者的BID、发送者的PID。
STP经过选举 Root、RP、DP后，剩下的端口为AP端口 Alternate Port即堵塞备用替代端口，逻辑上堵塞，避免成环。
STP的五种端口状态

　　　　Disabled 禁用 &nb
