rcs仿真俯仰角设置

俯仰角设置及说法的默认规则

前面是一些基础的，这里不赘述。

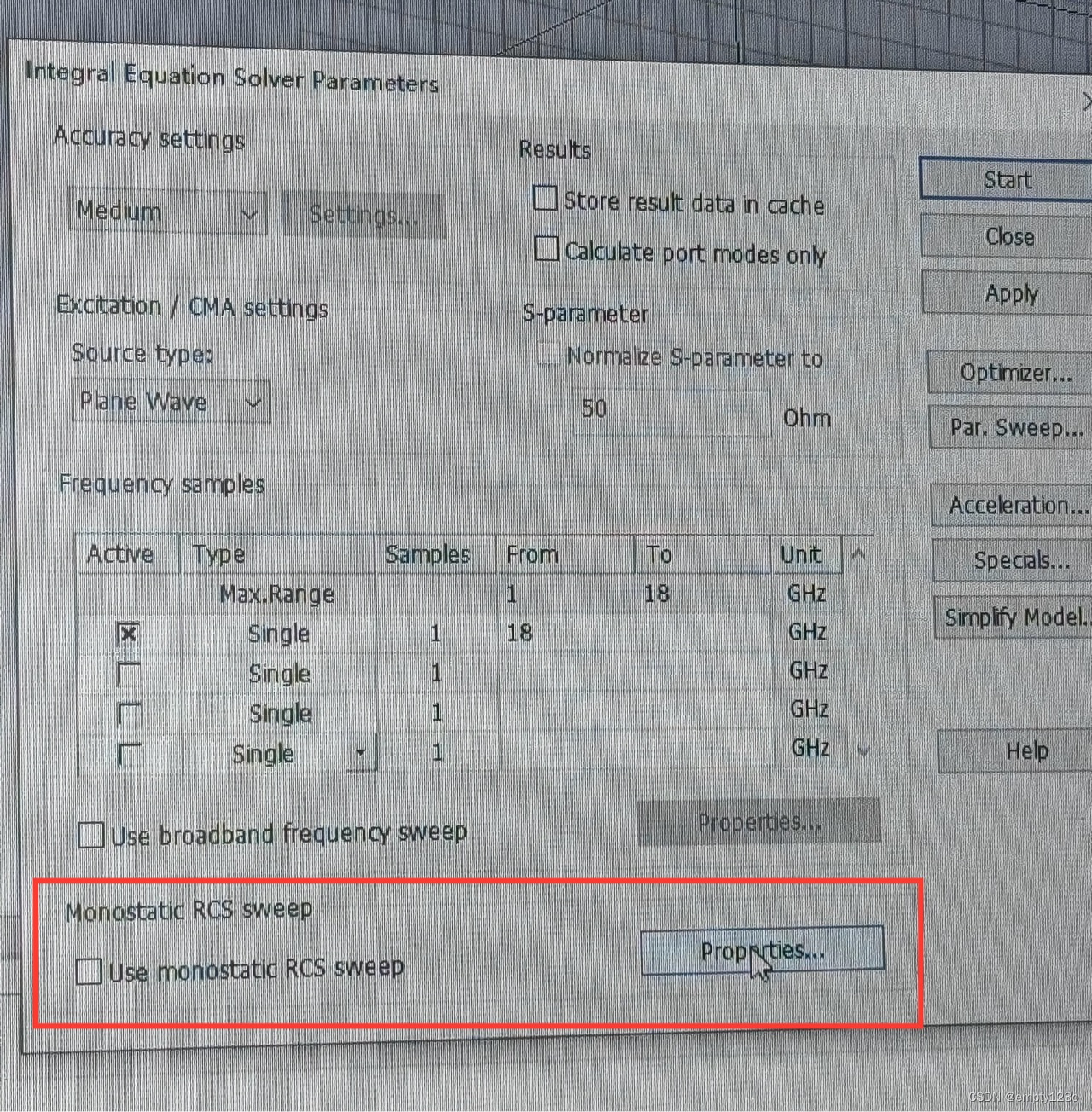

点进I求解器的详细设置，在下方monostatic RCSsweep，点击use sweep选项。

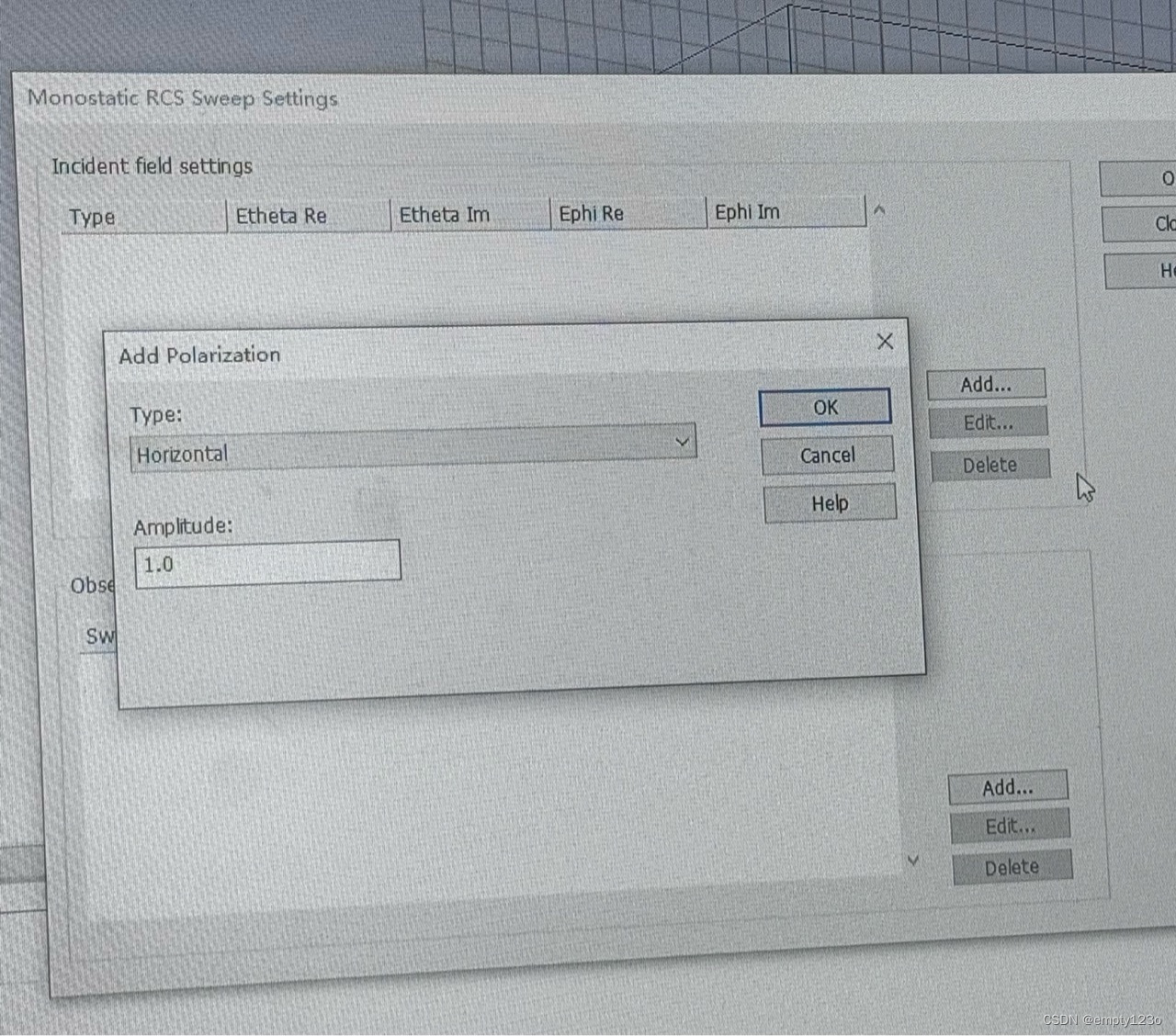

然后点properties，上面的是增加HH、VV极化，下面就是设置俯仰角，方位角的地方。

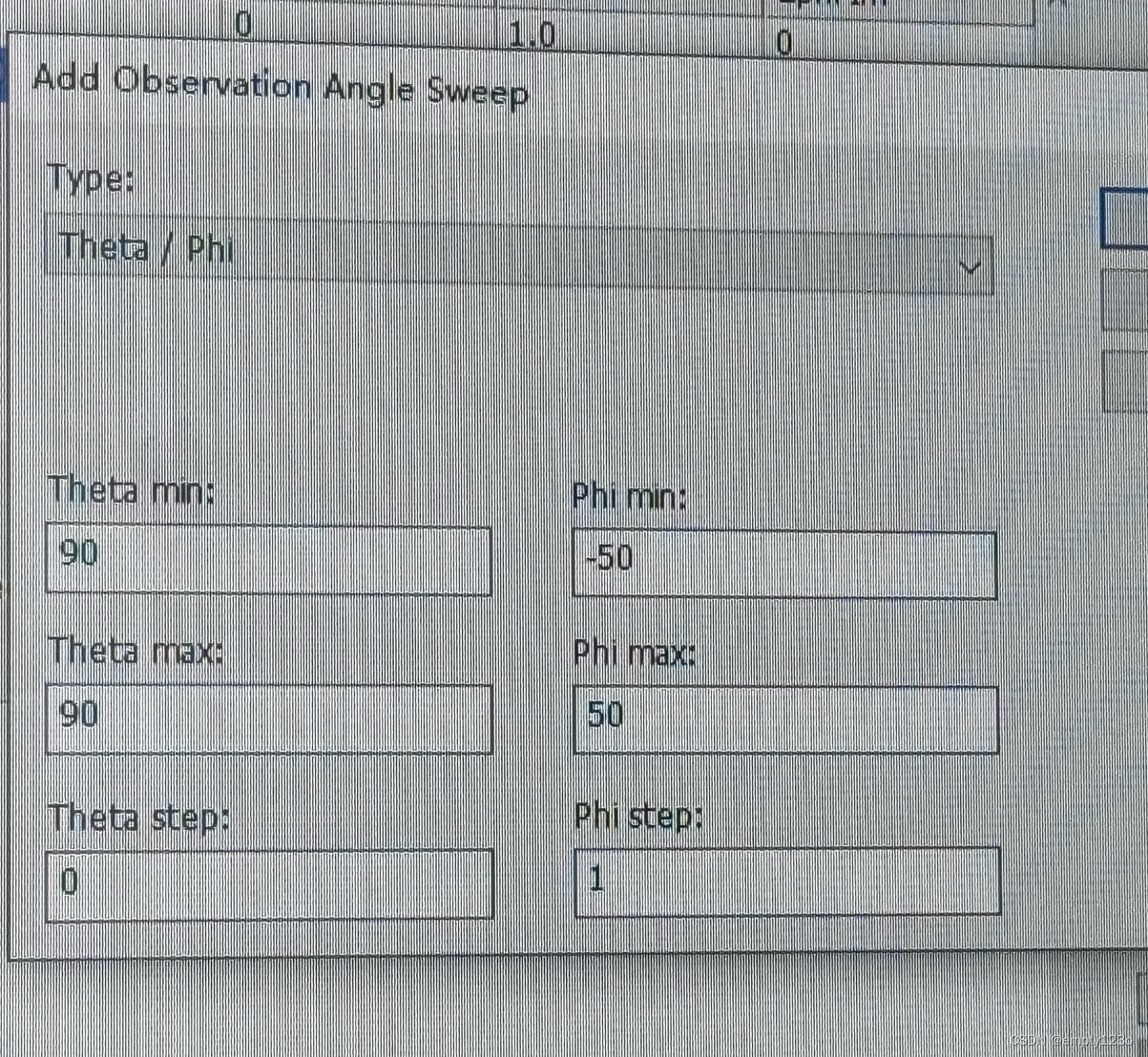

俯仰角0度，对应theta90度（因为电磁波方向从x方向进入）。方位角可以根据需要设置，这里设置的-10到10度，步长为1。

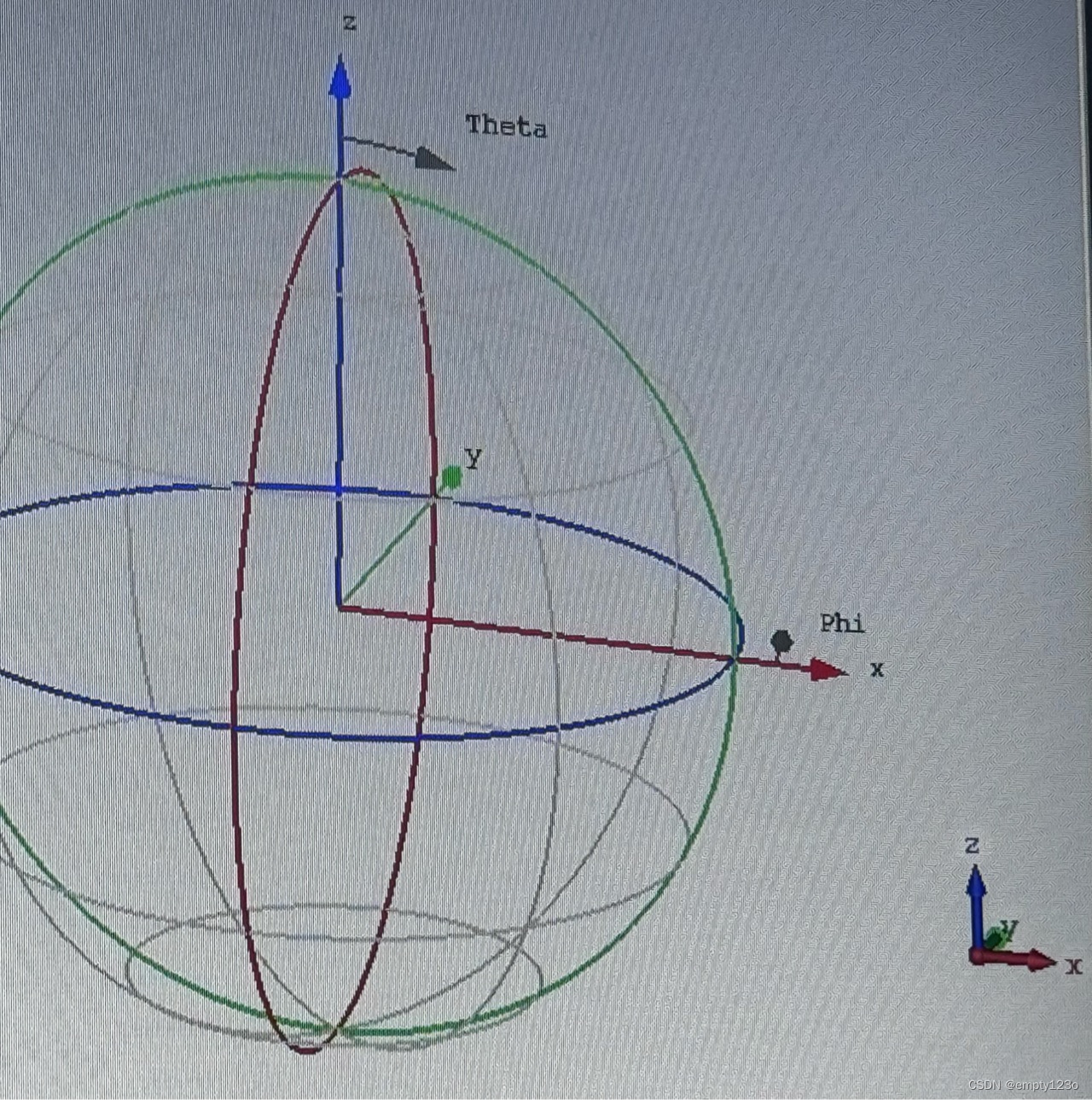

这张图是farfields示意图，可以看到theta，phi曲线，作为参考。



其他角度俯仰角，一般5度，10度。这里要确定的是参考物是什么，是考虑来波方向还是机头的视线。

来波方向，以5度为例，仰角5度，theta就要设置为95度。顺时针为正，逆时针为负。

机头视线的话，同样5度，theta设置为85度。



大概就是这样，如有错误，欢迎讨论纠正。
