【开源教程5】疯壳·开源蓝牙心率防水运动手环-电池电量检测

蓝牙心率防水运动手环
——疯壳·智能穿戴开发系列
电池电量检测

1  ADC 简介

  ADC（Analog-to-Digital Converter），模/数转换器或者模数转换器，是指将连续变化的模拟信号转换为离散的数字信号的器件。
  我们 DA14580 集成一个高速超低功耗的 10 位通用模数转换器。可以工作于单端模式也可以工作于差分模式。ADC 模块有一个 1.2V 的电压校准器，作为满量程的参考电压。
  该 ADC 模块是 10 位动态模数转换，转换时间为 65ns；最大的采样率为3.3MHz；超低功耗(在 100KHz 的采样速率下典型供电电流为 5uA)；有单端与差分两个输入比例；有 4 个单端或者 2 个差分输入通道；电池检测功能；斩波器功能；偏移和零刻度调整；公共端模式输入电平调整。
  由于电池电压与其放电时长成负相关关系，我们就可以通过 DA14580 的 ADC测量电池电压，直接判断我们所使用的电池剩余电量大小。

2  硬件设计

  本次 DA14580 采用 P01 脚直接测量电源电压。

图 1



3  软件设计

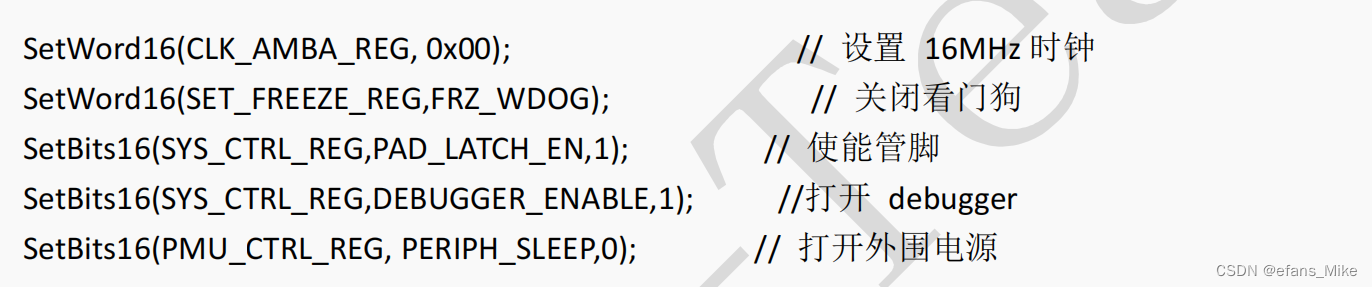

  软件开始，第一步要进行的是系统初始化。

  由于我们要使用串口打印，就要配置我们要使用的串口。首先，要点调用G
