【教程7】疯壳·ARM功能手机-BLE透传实验教程

ARM功能手机
——疯壳·开发板系列
BLE透传实验教程


    图1

    第一节硬件连接
        实验需要使用的模块有：手机开发板底板，Jlink调试工具、杜邦线、3.7V锂电池或Mocro USB线。
    使用JLINK通过杜邦线连接手机蓝牙，连接方式如下：
    (1)JLINK一端只需要使用杜邦线连接JLINK的SWC、SWD、GND三个引脚，如下图所示：
    (2)手机蓝牙一端需要使用杜邦线连接上方右侧的J3三个引脚，与JLINK的连接引脚一一对应，分别为SWC-->SWCLK、SWD-->SWDIO、GND-->GND，如下图所示：


    图2
    将JLINK插上电脑的USB接口，连接好之后给手机主控底板供电，详细的介绍可以参考《如何上电》教程，路径为：..\WT_Mobile\0.从这里开始\0.开机测
    第二节 代码下载
    在进行这一步之前，必须确保电脑上已经安装了以下软件：
    1、JLINK驱动；
    2、KEIL集成开发环境以及相关的器件包等。
    以上软件的安装可以参考《开发环境搭建教程》，该教程所在路径为：..\WT_Mobile\0.从这里开始\2.快速上手\1.开发环境搭建。

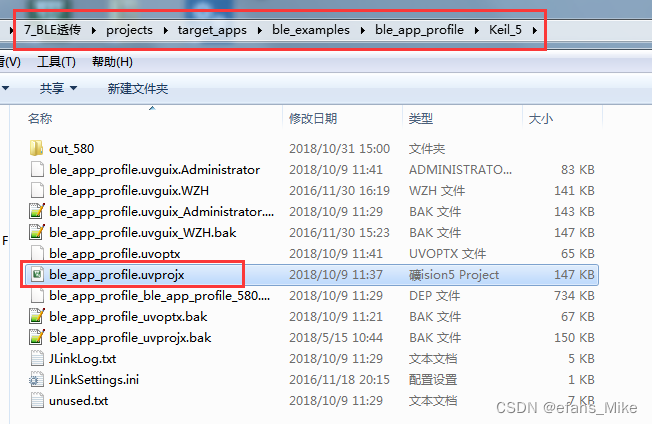

    打开BLE透传实验的Keil工程文件ble_app_profile.uvproj，位于目录：
    ..\WT_Mobile\1.初级教程\DA14580\7_BLE透传\projects\target_apps\ble_examples\ble_app_profile\Keil_5，如下图所示：


    图3
    在KEIL中编译源代码，点击DEBUG，然后点击全速运行，如下图所示：



    图4



    第三节 实验现象

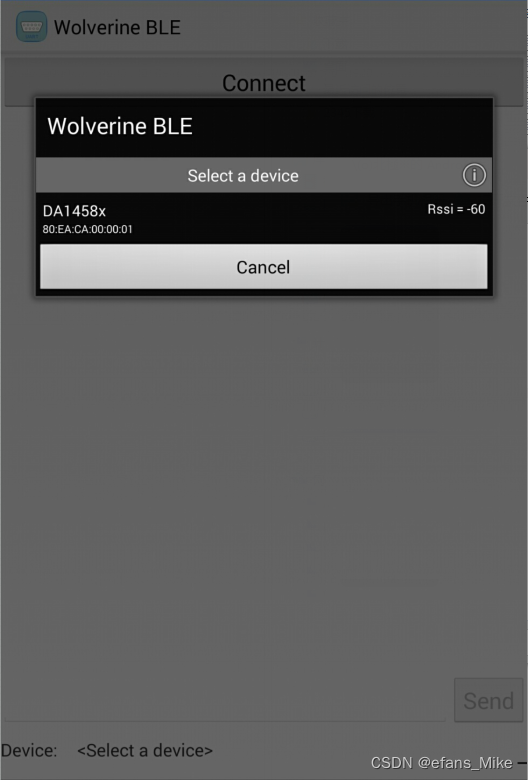

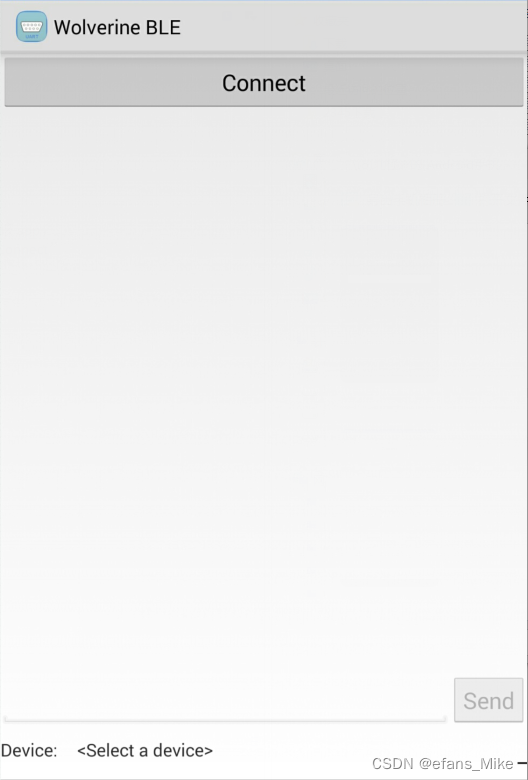

    完成以上步骤之后，使用安装有Wolverine BLE.apk的安卓手机打开该app，点击Connect进行搜索，搜索到板子之后点击进行连接，连接成功之后，“Connect”按键变为“Disconnect”，如下图所示：


    图5


    图6


    图7

     发送什么就会返回什么，每次最多20个字符，如下图所示：


    图8
