关于返回结构体的函数

【前言】写作本文，源于最近回复的 《汇编中函数返回结构体的方法》 一文。在网络上也已经有一些相关文章和相关问题，有的文章已经给出了一部分结果，但总体而言还缺少比较重要的结论。本文以分析 VC6 编译器，32 位架构为主来重复性分析这个话题。



　　　　（一）不超过 8 bytes 的小结构体可以通过 EDX:EAX 返回。

　　　　本文的范例代码取材于 《汇编中函数返回结构体的方法》一文，并在此基础上进行修改和试验。要研究的第一份代码如下，定义一个不超过 8 bytes 的小结构体，不超过 8 bytes 是因为这个结构体能够用 EDX:EAX 容纳，我们之后将看到在 release 编译时，编译器能够向返回普通基础类型那样进行返回。



#include <stdio.h>

//不超过 8 bytes 的“小结构体”
struct A
{
    int a;
    int b;
};

//返回结构体的函数
struct A add(int x, int y)
{
    struct A t;
    t.a = x * y;
    return t;
}

int main()
{
    struct A t = add(3, 4);
    printf("t.a = %ld\n", t.a);
    return 0;
}



　　　　首先，我们需要解决一个常见困惑，就是要明确这段代码和下面的典型错误代码的区别：

　　　　char* get_buffer()

　　　　{

　　　　　　char buf[8];

　　　　　　return buf;

　　　　}

　　　　上面的 get_buffer 返回的是栈上的临时变量空间，在函数返回后，其所在的空间也就被“回收/释放”了，也就是说函数返回的地址位于栈的增长方向上，是不稳定和不被保证的。

　　　　那么返回结构体的函数则不同，你可以发现返回结构体的函数是工作正常有效的。在 add 函数中有一个临时性结构体 t，毫无疑问，t 将在 add 函数返回时被释放，但由于 t 被当做“值”进行返回，因此编译器将保证 add 的返回值对于 add 的调用者（caller）来说是有效的。



　　　　另外需要明确的一点是，我个人觉得，现实里这种返回结构体的方式比较少见，后面将会看到这样做会产生临时对象和多余拷贝过程，效率不高。常 见方法是传递结构体指针。但作为语言上允许的方式，有必要弄清楚编译器如何实现这种方式，而要弄清楚这个问题，需要查看汇编代码。使用 VC6 输入上述代码，下面分别给出其汇编代码。



　　　　（1）debug 版本，汇编代码如下。



small_struct_debug

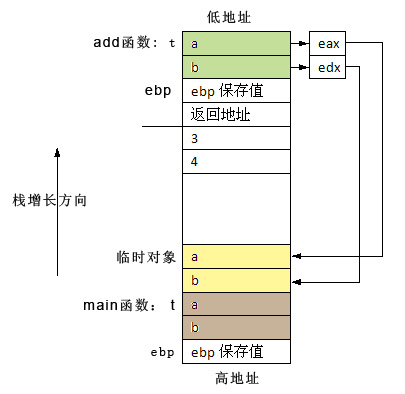

　　　　下面是实现方式的栈示意图：

　　　　



　　　　总结：

　　　　（1.1）用 edx:eax 传递返回值。调用方不需要在栈上向 add 函数传递接受返回值的地址。

　　　　（2.2）debug 版本在调用方生成临时对象返回值，然后再把临时对象拷贝到 main 临时变量所在地址。效率低。



　　　　（2）release 版本，汇编代码如下：



small_struct_release



　　　　总结：

　　　　（2.1）同（1.1），用 edx:eax 传递返回值，不需要传递接收返回值的地址。

　　　　（2.2）release 版本调用方没有临时对象，效率基本等同于传结构体指针。

　　　　（2.3）release 版本优化的太厉害，甚至都没有把返回值完整的拷贝到临时变量 t （只拷贝了结构体中的成员t.b，t.a 的拷贝被认为没有存在价值而被优化掉了，因为 t.a 的值存于 eax），和高级语言有较大差别。



　　　　（二）超过 8 bytes 的结构体，调用方需要提供用于接收返回值的地址。

　　　　如果是超过 8 bytes 的结构体，EDX:EAX 将容纳不下，这时就需要调用方提供接受返回值的地址，即调用方在栈上分配临时对象，并把其地址通过栈传递给函数（先 push 参数，最后 push 用于设置返回值的结构体地址）。

　　　　把上述代码中的结构体定义增加一个 int 成员即可令结构体超过 8 bytes，即调整上述代码的 struct 定义：

　　　　struct A
　　　　{
 　　　　　　int a;
 　　　　　　int b;
 　　　　　　int c;
　　　　};



　　　　使用 VC6 编译后产生的汇编代码如下：

　　　　debug 版本：

large_struct_debug



　　　　release 版本：

large_struct_release

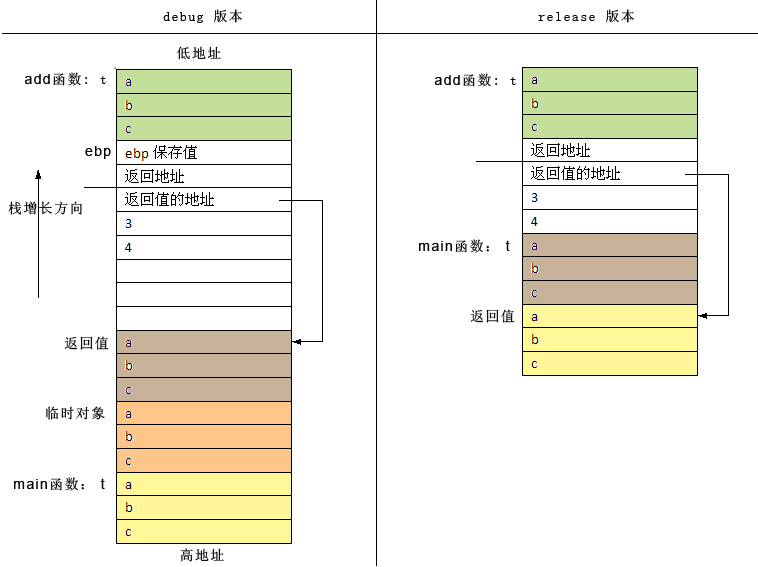

　　　　上述两种编译结果，实现的模型基本相同。因此在这里以debug版本代码为主，一并分析，其栈示意图如下，下图左侧为 debug 版本，右侧是 release 版本：



　　　　



　　　　总结：

　　　　（1）当结构体超过 8 bytes，不能用 EDX:EAX 传递，这时调用方在栈上保留有一个用于填充返回值的结构体，其地址在入栈参数后 push 到栈上。函数将会根据这个地址，把返回值设置到这个地址。

　　　　（2）在 main 函数中，debug 版本比 release 版本还多了一个临时对象，效率低。而 release 版本中只有返回值和临时变量 t，效率略高于 debug。但两者模型基本一致，总体效率低于传结构体指针。

　　　　（3）release 版本同样优化比较厉害，main 函数中对 t 的赋值是不完整的，因为编译器认为没有必要，只要满足代码等效即可。



　　　　最后我们总结针对较大结构体（超过 8 bytes）时，返回结构体的函数的实现方式的基本模型：



　　　　（1）调用方在栈上分配用于接收返回值的临时结构体，并把地址通过栈传递给函数。

　　　　（2）函数根据返回值的地址，设置返回值。

　　　　（3）调用方根据需要，把返回值再赋值给需要的临时变量。

　　　　（4）返回时，eax 存储的是返回值的那个地址。



　　　　因此，从上面的过程可以看到，由于存在临时对象和拷贝操作，其效率比传递结构体指针的函数低。



　　　　由于不管 debug 还是 release，对于“大结构体”都会在栈上传递返回值的地址，所以我们可以通过下面的代码，来测试出这样的结论：函数 add 的返回值（临时结构体）的地址和 main 中的变量 t 的地址是不同的。原理是，第一个形参的栈顶方向的相邻元素就是返回值的地址，因此用一个指针指向第一个形参，然后向栈顶移动一格，取出其值，就是返回值的 地址。



#include <stdio.h>

struct A
{
    int a;
    int b;
    int c;
};

struct A add(int x, int y)
{
    struct A t;
    int* p = &x;
    p--;
    printf("address of return struct: %08X\n", *p);
    t.a = x * y;
    return t;
}

int main(int argc, char* argv[])
{
    struct A t = add(3, 4);
    struct A *p1 = &t;

    printf("address of t in main: %p\n", &t);
    return 0;
}



　　　　上面的代码中，有一点需要注意，返回值的地址和 t 的地址的关系是依赖编译器的，也就是说，没有任何保证，两者之间是否相邻以及它们之间的大小关系。但你可以通过尝试移动上面的指针 p1，试图将 p1 指向返回值，但这并不是一个简单容易的事情（因为编译器的行为效果是尽量避免让这个返回值被其他指针指到）。
