机房综合布线、合规及安全管理

一、机房综合布线系统概述

1.1 综合布线系统定义与核心价值

机房综合布线系统是指按标准规范，将机房内的语音、数据、图像等多种信息传输介质（如双绞线、光纤）、连接器件（如配线架、模块）和相关设备（如机柜、跳线）整合为统一、高效的传输网络体系。其核心价值体现在：

• 兼容性：支持不同厂商、不同类型的网络设备（如交换机、服务器、存储设备）无缝对接，减少设备兼容性问题。

• 灵活性：通过标准化布线结构，可快速调整设备连接关系，满足业务扩展或设备迁移需求，降低改造成本。

• 可维护性：清晰的布线标识、规整的物理结构，便于运维人员快速定位故障点，缩短故障排查时间。

• 扩展性：预留合理的端口和线缆资源，支持未来带宽升级（如从千兆网络升级至万兆网络）和业务新增需求。

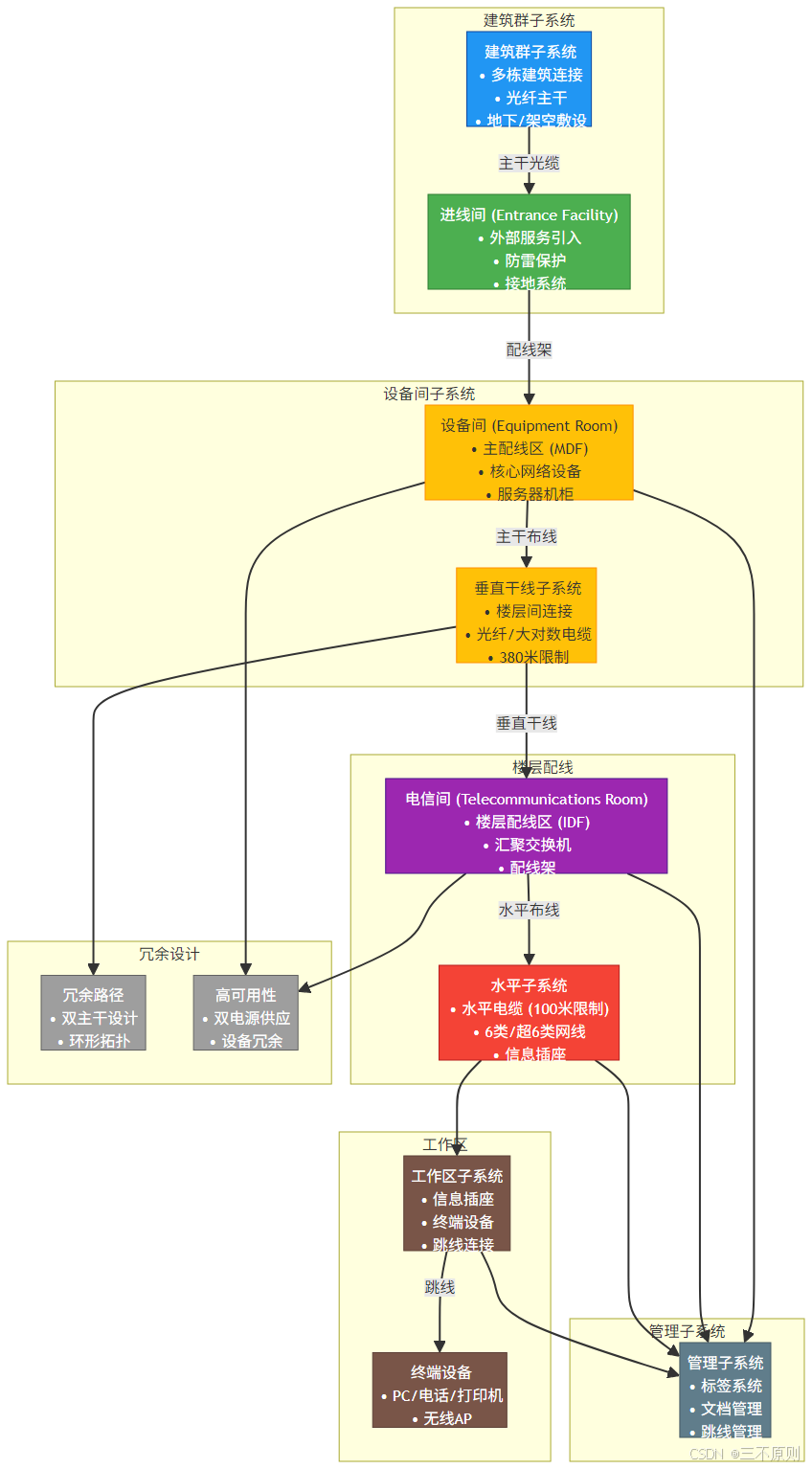

1.2 综合布线系统组成架构

机房综合布线系统通常采用分层星型拓扑结构，分为六个子系统，各子系统功能与位置如下：

子系统名称	覆盖范围	核心组件	功能说明
工作区子系统	机房内服务器、网络设备、存储设备所在机柜区域	跳线、设备端模块、理线器	实现设备与水平线缆的直接连接，需保证连接稳定性和信号完整性。
水平子系统	从管理子系统（配线架）到工作区子系统（设备机柜）的水平区域	六类 / 七类非屏蔽双绞线（UTP）、光纤	传输语音、数据、图像信号，是机房内部信号传输的核心链路，需避免与强电线路平行敷设，减少电磁干扰。
管理子系统	机房内的配线机柜（如网络配线柜、服务器配线柜）	配线架（铜缆 / 光纤）、跳线、理线环、标识系统	集中管理水平线缆和垂直干线线缆的连接，通过跳线调整设备间的连接关系，是布线系统的 “中枢”。
垂直干线子系统	机房内不同楼层或不同区域之间的垂直链路（如楼层间弱电井）	多模 / 单模光纤、大对数铜缆	连接管理子系统与设备间子系统，实现不同区域间的高速信号传输，通常采用光纤满足高带宽、长距离传输需求。
设备间子系统	机房内核心网络设备（如核心交换机、路由器）、服务器集群、存储阵列所在区域	核心交换机、路由器、服务器机柜、光纤配线架	作为布线系统的核心节点，汇聚所有垂直干线和建筑群链路，实现与外部网络和内部各区域的信号交换。
建筑群子系统	多个机房建筑之间的连接链路（如园区内不同机房楼）	室外单模光纤、光缆接头盒、室外光缆桥架	实现跨建筑的信号传输，需考虑室外环境防护（如防水、防雷、抗老化），通常采用铠装光缆增强物理防护能力。

二、机房综合布线规划与设计

2.1 前期规划核心要素

2.1.1 需求分析

在布线设计前，需明确机房的业务需求、设备规模和未来扩展计划，关键需求点包括：

• 设备数量与类型：统计服务器、交换机、存储设备等的数量，明确设备接口类型（如 RJ45 以太网口、SFP + 光口）和端口数量，确定线缆类型和端口预留比例（通常预留 30%-50% 端口，应对设备新增需求）。

• 带宽与传输距离：根据业务类型确定传输带宽需求（如普通数据传输需千兆带宽，高清视频监控或大数据备份需万兆 / 40G 带宽），结合传输距离选择线缆类型（如六类 UTP 传输距离≤100m，多模光纤≤550m，单模光纤≤10km）。

• 环境条件：评估机房内的温度（标准机房温度 18-27℃）、湿度（40%-60%）、电磁干扰源（如 UPS 电源、空调设备）位置，避免线缆敷设路径靠近强干扰源，必要时采用屏蔽线缆（如 FTP、STP）。

• 运维需求：明确运维人员对布线系统的管理需求，如是否需要实时监控线缆链路状态（可考虑部署智能布线系统）、是否需要简化跳线操作流程等。

2.1.2 拓扑结构设计

机房综合布线推荐采用分层星型拓扑，具体设计原则如下：

• 工作区子系统：每个设备机柜内设置 1-2 个配线模块，每个模块对应水平线缆的端口，设备通过跳线与模块连接，跳线长度控制在 1-3m，避免过长导致信号衰减或线缆缠绕。

• 水平子系统：采用 “一端汇聚、多端分发” 模式，所有水平线缆从管理子系统的配线架出发，分别连接到各个设备机柜的工作区模块，线缆路由需沿桥架或线管敷设，避免跨区域随意走线。

• 管理子系统：按功能分区设置配线机柜（如网络配线柜、服务器配线柜），每个配线柜内的配线架按端口编号规则统一标识（如 “机柜号 - 配线架号 - 端口号”），便于快速定位。

• 垂直干线子系统：若机房跨楼层，垂直干线采用光纤连接各楼层的管理子系统，每个楼层设置 1-2 条冗余光纤链路，避免单点故障导致楼层间通信中断。

2.2 线缆与设备选型

2.2.1 线缆选型

线缆是综合布线系统的核心传输介质，需根据传输需求、环境条件和成本预算选择合适类型：

线缆类型	传输带宽上限	传输距离上限	适用场景	优势	注意事项
六类非屏蔽双绞线（CAT6 UTP）	10Gbps（55m 内）	100m	机房内服务器与交换机、交换机与交换机之间的千兆 / 万兆短距离连接	成本低、安装便捷、兼容性强	避免与强电线路（如 220V 电源线）平行敷设，间距需≥30cm，减少电磁干扰。
七类屏蔽双绞线（CAT7 FTP）	40Gbps（50m 内）	100m	高带宽需求场景（如云计算服务器、高清视频传输），或电磁干扰严重的机房环境	抗干扰能力强、传输带宽高	需使用配套的屏蔽模块和跳线，确保屏蔽层完整接地，否则会影响抗干扰效果。
多模光纤（OM3）	10Gbps（550m 内）	550m	机房内不同区域（如管理子系统与设备间子系统）的中短距离高带宽连接	传输带宽高、抗干扰能力极强、重量轻	需使用多模光模块（如 SFP+），光纤接头需采用 LC 或 SC 类型，避免频繁插拔导致接头损坏。
单模光纤（OS2）	100Gbps（10km 内）	10km	跨机房建筑（建筑群子系统）或长距离传输场景（如机房与远程灾备中心连接）	传输距离远、带宽潜力大、信号衰减低	需使用单模光模块，光缆敷设时需做好防水、防雷处理，室外光缆优先选择铠装类型。

2.2.2 连接设备选型

连接设备的质量直接影响布线系统的稳定性，关键设备选型要求如下：

• 配线架：铜缆配线架选择与线缆类别匹配的产品（如六类线缆配六类配线架），端口数量优先选择 24 口或 48 口，便于统一管理；光纤配线架选择 LC 或 SC 接口，支持单模 / 多模光纤，具备光纤熔接和跳线管理功能。

• 跳线：铜缆跳线选择与线缆类别一致的产品，长度控制在 1-5m，采用无氧铜导体和高密度水晶头，减少信号衰减；光纤跳线选择低损耗类型（插入损耗≤0.3dB），接头采用陶瓷插芯，提高连接稳定性。

• 机柜与桥架：机柜选择标准 19 英寸服务器机柜，高度根据设备数量确定（如 22U、42U），机柜内需配备理线器、PDU 电源插座和散热风扇；桥架选择镀锌钢制桥架或铝合金桥架，规格根据线缆数量确定（如 300mm×100mm 桥架可容纳约 200 根六类双绞线），桥架连接处需做好接地处理，防止静电积累。

2.3 路由规划与标识设计

2.3.1 路由规划原则

机房布线路由需遵循 “安全、规整、便捷” 原则，具体要求如下：

• 物理隔离：水平线缆和垂直干线线缆需沿桥架或线管敷设，与强电线路（如 UPS 电源线、空调电源线）保持≥30cm 的间距，若无法避免交叉，需采用垂直交叉方式，并在交叉处加装屏蔽隔板。

• 冗余设计：关键链路（如核心交换机到服务器集群的链路）需设置冗余路由，避免单一路由故障导致业务中断，冗余比例通常为 1:1（即每条主链路对应一条备用链路）。

• 便捷维护：路由路径需避开机房内的设备散热口、空调出风口和通道狭窄区域，便于运维人员巡检和故障排查；桥架和线管需预留检修口，检修口间距≤10m。

2.3.2 标识设计规范

清晰的标识是布线系统可维护性的关键，标识设计需覆盖线缆、配线架、机柜等所有组件，具体规范如下：

• 线缆标识：每条水平线缆和垂直干线线缆的两端均需粘贴标签，标签内容包括 “机柜号 - 配线架号 - 端口号 - 目标设备编号”（如 “ServerCab01-Patch02-15-Server08”），标签采用防水、防撕材质，粘贴位置距离接头≤10cm。

• 配线架标识：每个配线架的正面需粘贴整体标识（如 “NetworkCab03-Patch01-CAT6”），每个端口旁需粘贴端口标识（如 “01-24”），标识采用可擦写标签，便于后续调整。

• 机柜标识：每个机柜的正面和侧面需粘贴机柜标识，内容包括机柜功能（如 “网络核心机柜”“服务器机柜 01”）、机柜编号、所属区域和负责人联系方式，标识位置需醒目，高度与视线平齐。

三、机房综合布线施工部署

3.1 施工前准备工作

3.1.1 环境检查与清理

施工前需对机房环境进行全面检查，确保满足施工条件：

• 空间检查：确认机房内的机柜位置、桥架安装位置和线缆路由路径已预留，无障碍物阻挡；检查机房地面（如防静电地板）是否平整，承重能力是否满足设备和桥架的重量要求（通常机房地面承重≥800kg/㎡）。

• 电源与照明：确认机房内的临时施工电源已接通，电压稳定（220V±10%）；检查机房照明系统是否正常，施工区域的照度≥200lux，避免光线不足影响施工质量。

• 环境清洁：清理机房内的灰尘、杂物，对施工区域进行地面清洁和防静电处理，避免灰尘进入设备或线缆接头，影响信号传输。

3.1.2 材料与工具准备

根据施工设计方案，准备齐全所需的材料和工具，并进行质量检查：

• 材料准备：按设计清单核对线缆、配线架、跳线、机柜、桥架等材料的型号、数量和规格，确保与设计方案一致；对线缆进行抽样测试（如测试六类双绞线的衰减、串扰指标），不合格材料禁止使用。

• 工具准备：准备布线施工所需的工具，包括线缆测试仪（如 FLUKE DSX-5000）、光纤熔接机、剥线钳、压线钳、螺丝刀、电钻、水平仪、卷尺等，工具需提前校准，确保精度符合要求。

3.2 施工流程与关键步骤

3.2.1 桥架与线管安装

桥架与线管是线缆敷设的基础载体，安装流程如下：

1. 定位放线：根据设计图纸，使用卷尺和墨斗在机房地面或墙面标记桥架的安装位置，确保桥架走向平直，与机柜接口对齐；使用水平仪校正桥架的水平度，偏差≤2mm/m。
2. 支架固定：按间距 1.5-2m 安装桥架支架，支架采用膨胀螺栓固定在地面或墙面，确保支架牢固，承重能力≥50kg/m；若桥架安装在天花板内，需使用吊架固定，吊架间距≤2m。
3. 桥架拼接：将桥架分段拼接，拼接处使用专用连接片和螺丝固定，确保拼接紧密，无明显缝隙；桥架转弯处采用专用弯头，弯头半径≥桥架宽度的 2 倍，避免线缆弯曲过度导致信号衰减。
4. 接地处理：将所有桥架通过接地线连接到机房接地排，接地线采用截面积≥6mm² 的铜芯线缆，接地电阻≤4Ω，防止静电积累和电磁干扰。

3.2.2 线缆敷设

线缆敷设需按 “先干线、后水平，先光纤、后铜缆” 的顺序进行，关键步骤如下：

1. 垂直干线敷设：若为光纤干线，先将光缆从设备间子系统的配线机柜敷设至各楼层的管理子系统，光缆敷设时需使用牵引绳缓慢拉动，避免光缆打结或过度弯曲（弯曲半径≥光缆直径的 20 倍）；敷设完成后，在光缆两端预留 3-5m 的冗余长度，便于后续熔接和维护。
2. 水平线缆敷设：将水平双绞线从管理子系统的配线架出发，沿桥架敷设至各设备机柜的工作区模块，线缆敷设时需按束整理（每束≤24 根），使用扎带固定在桥架内，扎带间距≤50cm；避免线缆过度拉伸（拉力≤10kg），防止导体断裂影响传输性能。
3. 线缆整理：所有线缆敷设完成后，在桥架内和机柜内进行整理，使用理线器将线缆分类排列，避免交叉缠绕；水平线缆在机柜内的冗余长度控制在 1-2m，盘绕成直径≥10cm 的线圈，固定在机柜内的理线环上。

3.2.3 端接与测试

端接是将线缆与配线架、模块连接的关键环节，直接影响信号传输质量，步骤如下：

1. 铜缆端接：将水平双绞线的一端端接到管理子系统的铜缆配线架，另一端端接到工作区模块；端接时需按照 T568B 标准排列线对（线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕），使用压线钳将线对压入配线架或模块的端子中，确保接触良好；端接完成后，使用线缆测试仪测试链路的通断、衰减、串扰等指标，测试合格后方可进入下一环节。
2. 光纤端接：将垂直干线光纤或水平光纤的一端熔接到光纤配线架的尾纤上，另一端熔接到工作区的光纤模块上；熔接前需使用光纤剥线钳剥除光纤涂层，使用酒精棉清洁光纤芯，避免杂质影响熔接质量；熔接完成后，使用光功率计测试光纤链路的插入损耗（单模光纤≤0.5dB，多模光纤≤0.3dB），并记录测试数据。
3. 系统测试：所有端接完成后，对整个布线系统进行全面测试，包括链路通断测试、带宽测试、抗干扰测试等；使用 FLUKE 等专业测试仪生成测试报告，测试报告需包含每条链路的测试结果、指标参数和合格证明，作为布线系统验收的重要依据。

四、机房综合布线合规要求

4.1 国家标准与行业规范

机房综合布线需严格遵循国家强制性标准和行业推荐规范，确保系统安全性、兼容性和可扩展性，核心标准清单如下：

标准编号	标准名称	核心要求
GB 50311-2016	《综合布线系统工程设计规范》	1. 明确布线系统各子系统的设计要求（如水平链路长度≤100m，永久链路衰减≤24dB）2. 规定线缆选型与环境适配（如强电磁干扰环境需使用屏蔽线缆）3. 要求接地系统电阻≤4Ω，确保防静电和防雷击
GB 50312-2016	《综合布线系统工程验收规范》	1. 验收流程：包括环境检查、线缆敷设、端接测试、系统性能测试等环节2. 测试标准：铜缆需通过链路通断、串扰、回波损耗测试；光纤需测试插入损耗和回波损耗3. 文档要求：验收需提供设计图纸、测试报告、材料清单等资料
GB 50174-2017	《数据中心设计规范》	1. 布线系统与机房整体设计适配（如布线桥架需与空调风道、消防管道保持安全距离）2. 核心机房布线需采用冗余设计（如关键链路冗余比例≥1:1）3. 线缆防火等级需达到 CMP 级（燃烧时烟雾毒性低，适用于密闭空间）
YD/T 1019-2013	《通信机房环境条件要求》	1. 布线系统需适应机房温湿度环境（温度 18-27℃，湿度 40%-60%）2. 线缆和设备需具备防腐蚀能力，适应机房内可能存在的微量腐蚀性气体
TIA/EIA-568-C	国际综合布线标准（美国）	1. 铜缆类别划分（如六类线传输带宽≥250MHz，七类线≥600MHz）2. 光纤链路测试标准（如单模光纤插入损耗≤0.5dB）3. 布线系统使用寿命要求≥10 年

4.1.1 合规验收关键指标

在布线工程验收阶段，需重点验证以下合规指标，未达标部分需整改后重新验收：

        1. 铜缆链路指标（依据 GB 50312-2016）：

• 回波损耗：六类线≥12dB（100MHz），七类线≥15dB（600MHz）
• 串扰（NEXT）：六类线≤45dB（100MHz），七类线≤62dB（600MHz）
• 链路长度：永久链路≤90m，信道链路≤100m

        2. 光纤链路指标：

• 插入损耗：多模光纤（OM3）≤1.5dB（850nm），单模光纤（OS2）≤0.5dB（1310nm）
• 回波损耗：多模光纤≥20dB，单模光纤≥40dB

        3. 接地与防护：

• 桥架、机柜接地电阻≤4Ω
• 屏蔽线缆屏蔽层接地连续性：阻抗≤3Ω
• 防雷接地：建筑群子系统光缆需配备防雷器，防雷器接地电阻≤10Ω

4.2 行业合规特殊要求

不同行业对机房布线有额外合规要求，需结合业务场景针对性设计：

4.2.1 金融行业（银行、证券）

• 合规依据：《商业银行数据中心监管指引》《证券期货业信息安全保障管理办法》

• 特殊要求：

1. 布线系统需支持 “双活数据中心” 架构，核心链路跨机房冗余（如主备机房间采用 2 条独立光缆连接）
2. 所有布线链路需具备实时监控能力（如部署智能布线系统，实时告警链路中断或异常）
3. 验收时需提供第三方检测报告，证明链路抗干扰能力（如电磁兼容测试 EMC Class B 级）

4.2.2 政府与涉密行业

• 合规依据：《国家秘密载体销毁管理规定》《涉及国家秘密的信息系统分级保护技术要求》

• 特殊要求：

1. 涉密机房布线需采用 “物理隔离” 设计，涉密网络与非涉密网络布线系统完全独立（桥架、线缆、设备均不共用）
2. 线缆需具备防窃听能力（如采用屏蔽双绞线 + 加密传输模块，或专用涉密光缆）
3. 布线工程需由具备涉密资质的单位实施，施工人员需通过保密审查

五、机房安全管理核心模块

机房安全管理需覆盖 “物理安全、网络安全、运维安全” 三大维度，形成全流程防护体系，避免因安全漏洞导致设备故障、数据泄露或业务中断。

5.1 物理安全管理

物理安全是机房安全的基础，需通过环境管控、人员准入、设备防护实现风险隔离：

5.1.1 环境安全管控

• 温湿度监控：

1. 部署温湿度传感器（每 50㎡ 至少 1 个），实时监测机房温度（18-27℃）和湿度（40%-60%）
2. 联动空调系统自动调节，当温度＞27℃ 或湿度＞60% 时触发声光告警，并推送短信至运维人员

• 防火防爆：

1. 布线系统材料需符合防火等级要求（铜缆 CMP 级、光纤 OFNP 级），避免燃烧时释放有毒气体
2. 机房内禁止存放易燃易爆物品，桥架与消防管道保持≥30cm 间距，避免消防水渗漏损坏线缆
3. 部署烟感探测器和气体灭火系统（如七氟丙烷灭火），灭火系统需与电源联动，触发时自动切断非关键设备电源

• 防雷接地：

1. 机房外部设置避雷针（保护范围覆盖机房屋顶），内部设置接地排，所有设备（机柜、桥架、UPS）通过接地线连接至接地排
2. 建筑群子系统光缆入口处安装防雷器，避免雷击电流通过光缆传入机房损坏设备
3. 定期测试接地电阻（每季度 1 次），确保接地电阻≤4Ω

5.1.2 人员准入管理

• 准入权限控制：

1. 采用 “门禁卡 + 生物识别” 双重认证（如指纹 / 人脸），不同人员设置不同权限（如运维人员可进入设备区，访客仅可进入监控区）
2. 建立人员准入台账，记录每次进入的人员姓名、时间、事由，台账保存期限≥1 年

• 访客管理：

1. 访客需提前提交申请，经机房负责人审批后生成临时门禁权限（有效期≤24 小时）
2. 访客进入机房需由运维人员陪同，禁止单独接触核心设备（如核心交换机、服务器集群）
3. 离开时需交还临时门禁卡，并签字确认未携带机房内任何物品（如线缆、设备配件）

5.1.3 设备物理防护

• 机柜安全：

1. 核心设备机柜采用带锁设计，钥匙由专人保管，开锁记录同步至运维系统
2. 机柜内安装震动传感器，当机柜受到撞击或非法开启时触发告警

• 线缆防护：

1. 桥架和线管采用金属材质，表面涂刷防锈漆，避免腐蚀导致线缆暴露
2. 关键链路（如核心交换机到存储阵列的光纤）需套保护管（如 PVC 阻燃管），并固定在桥架内，防止意外踩踏或拖拽损坏

5.2 网络安全管理

网络安全需通过 “访问控制、数据防护、异常监测” 实现对网络层风险的拦截：

5.2.1 访问控制策略

• 端口与 IP 管控：

1. 核心交换机配置 ACL 规则，禁止外部 IP 直接访问机房内部设备（如仅允许运维管理 IP 登录服务器远程端口）
2. 布线系统中未使用的端口（如配线架空闲端口）需关闭或禁用，避免非法接入设备

• VLAN 隔离：

1. 按业务类型划分 VLAN（如服务器 VLAN、网络设备 VLAN、监控 VLAN），不同 VLAN 间通过防火墙限制通信
2. 布线系统中不同 VLAN 的线缆按颜色区分（如服务器 VLAN 用蓝色线缆，监控 VLAN 用黄色线缆），避免误接导致 VLAN 混淆

5.2.2 数据传输防护

• 加密传输：

1. 机房内部关键链路（如服务器到存储的链路）采用加密传输协议（如 iSCSI 加密、SSL 隧道），避免数据在传输过程中被窃听
2. 跨机房传输（如主备机房间）采用加密光缆或专用加密设备，确保数据传输安全性

• 数据备份：

1. 核心业务数据每日进行全量备份，备份数据存储在异地灾备机房（与主机房距离≥50km）
2. 定期测试备份恢复（每月 1 次），确保备份数据可正常恢复，恢复时间≤4 小时

5.2.3 异常监测与响应

• 网络流量监控：

1. 部署网络流量分析设备（如 NTA），实时监测机房出入口和核心链路的流量，当出现异常流量（如 DDoS 攻击、带宽突发占用）时触发告警
2. 建立流量基线（如正常时段核心链路带宽利用率≤60%），超出基线时自动生成分析报告，定位异常来源

• 漏洞管理：

1. 每季度对机房网络设备（交换机、路由器、防火墙）进行漏洞扫描，及时修复高危漏洞（如弱密码、未授权访问漏洞）
2. 禁止在核心设备上开启不必要的服务（如 Telnet、FTP），优先使用安全协议（如 SSH、SFTP）

5.3 运维安全管理

运维安全需通过标准化流程、风险管控、应急响应实现对运维操作的全周期管理，避免人为操作失误导致安全事故：

5.3.1 运维流程标准化

• 操作规范制定：

1. 编制《机房运维操作手册》，明确各类操作的流程（如设备上架、线缆更换、配置修改），禁止违规操作（如带电插拔光纤、未测试即上线新链路）
2. 核心操作采用 “双人复核” 制度（如修改核心交换机配置时，需 1 人操作、1 人确认，操作记录留存≥6 个月）

• 工具与权限管理：

1. 运维工具（如线缆测试仪、配置管理软件）需经过安全检测，禁止使用来源不明的工具
2. 运维人员权限采用 “最小权限原则”（如普通运维人员仅可查看设备配置，不可修改核心参数），权限变更需经审批

5.3.2 风险定期排查

• 日常巡检：

1. 每日巡检：检查机房温湿度、设备运行状态（指示灯、风扇）、线缆连接是否松动，记录巡检日志
2. 每周巡检：测试备用电源（UPS 放电测试 10 分钟）、检查接地电阻、清理设备和桥架灰尘
3. 每月巡检：使用线缆测试仪抽检链路性能（每子系统至少抽检 10% 链路），确保传输指标达标

• 隐患整改：

1. 建立隐患台账，对巡检发现的问题（如线缆接头松动、温湿度超标）分类分级（一般、重要、紧急），明确整改责任人与期限
2. 紧急隐患（如接地电阻超标、线缆破损）需立即整改，整改完成后重新测试验证

5.3.3 应急响应机制

• 应急预案制定：

1. 针对常见故障（如断电、链路中断、火灾）制定应急预案，明确应急流程（如断电时优先保障核心设备供电，链路中断时切换备用链路）
2. 确定应急团队分工（指挥、技术、联络），并预留外部支援联系方式（如设备厂商、消防部门）

• 应急演练：

1. 每季度开展 1 次应急演练（如模拟核心链路中断，测试备用链路切换时间≤5 分钟）
2. 演练后总结优化应急预案，弥补流程漏洞（如演练中发现备用链路未提前测试，需补充 “备用链路定期测试” 环节）

六、实战案例：中型企业机房综合布线与安全管理方案

6.1 项目背景

某中型制造企业需建设机房，用于部署 ERP 系统服务器、生产监控系统、办公网络设备，要求布线系统支持万兆带宽，安全管理满足工业数据保密要求。

6.2 布线系统设计方案

6.2.1 子系统设计

• 工作区子系统：

1. 服务器机柜（22U）内设置 2 个六类配线模块和 1 个光纤模块，每个模块对应水平线缆端口，服务器通过 1-2m 跳线连接
2. 监控设备（摄像头、传感器）采用六类屏蔽双绞线，避免生产车间电磁干扰影响数据传输

• 水平子系统：

1. 服务器区采用六类非屏蔽双绞线（CAT6 UTP），支持万兆带宽（55m 内），传输距离≤90m
2. 监控区采用六类屏蔽双绞线（CAT6 FTP），抗干扰能力强，适应车间复杂电磁环境

• 垂直干线子系统：

1. 机房跨 2 层（1 层设备区、2 层办公区），采用 OM3 多模光纤连接两层管理子系统，光纤链路长度≤50m，支持 10Gbps 传输
2. 每条干线设置 1 条备用光纤，避免单点故障

• 管理子系统：

1. 1 层设置网络配线柜（42U），配置 48 口六类配线架（2 个）和 24 口光纤配线架（1 个）
2. 2 层设置办公配线柜（22U），配置 48 口六类配线架（1 个）
3. 所有配线架按 “机柜号 - 配线架号 - 端口号” 标识（如 “Cab01-Patch01-01”）

6.2.2 合规与安全设计

• 合规性：

1. 线缆选型符合 GB 50311-2016 要求（六类线、OM3 光纤），防火等级 CMP/OFNP 级
2. 接地系统采用联合接地，接地电阻≤4Ω，通过第三方检测

• 安全性：

1. 核心链路（ERP 服务器到存储阵列）采用双链路冗余，避免中断导致生产停滞
2. 布线桥架采用金属材质，接地处理，防止静电积累；机房入口安装防雷器，避免雷击风险

6.3 安全管理实施效果

• 物理安全：

1. 温湿度监控系统实时运行，全年温湿度达标率 99.8%，未出现设备因环境问题故障
2. 人员准入采用 “门禁卡 + 人脸” 认证，全年无非法人员进入记录

• 网络安全：

1. VLAN 隔离有效，办公网络与生产网络无越权访问，数据传输加密率 100%
2. 流量监控系统成功拦截 3 次异常流量攻击（如端口扫描），未影响业务运行

• 运维安全：

1. 标准化运维流程执行率 100%，未出现人为操作失误导致的故障
2. 应急演练平均响应时间≤3 分钟，备用链路切换时间≤5 分钟，满足业务连续性要求

6.4 方案优化与成本控制

在满足合规与安全要求的前提下，需通过技术选型、施工管理实现成本优化，避免资源浪费：

6.4.1 技术选型优化

• 线缆选型梯度化：根据业务优先级差异化选型，核心链路（如 ERP 服务器到存储）采用 OM3 多模光纤，普通办公网络采用六类非屏蔽双绞线，监控链路采用六类屏蔽双绞线，避免全链路使用高价材料。

• 设备复用与模块化：选用支持模块化扩展的配线架（如 24 口可扩展至 48 口），未来设备新增时无需更换整体配线架；机柜预留 10%-20% 的 U 位，避免过早更换机柜导致成本增加。

6.4.2 施工成本控制

• 工期管理：制定详细施工计划，将布线施工与设备采购、机房装修同步推进，缩短整体工期（如桥架安装与地面防静电处理并行），减少人工成本。

• 材料损耗控制：线缆裁剪前精确测量长度，预留 10%-15% 的冗余即可（避免过度预留）；剩余线缆分类整理（如短段双绞线用于测试或临时连接），降低材料浪费率至 5% 以内。

七、机房综合布线与安全管理未来趋势

随着数字化转型加速，机房布线与安全管理正朝着 “智能化、绿色化、云边协同” 方向发展，需提前布局以适应技术变革：

7.1 智能化升级

• 智能布线系统：部署带电子标签的配线架和端口传感器，实时监控链路连接状态（如是否插入跳线、传输速率），通过管理平台自动生成链路拓扑图，故障定位时间从小时级缩短至分钟级。

• AI 驱动运维：结合机房温湿度、设备负载、链路流量等数据，通过 AI 算法预测潜在风险（如某链路衰减趋势异常，提前预警需更换线缆），实现 “预测性维护” 替代 “被动维修”。

7.2 绿色低碳设计

• 节能材料应用：选用低功耗的智能传感器（如 LoRa 无线温湿度传感器，功耗≤10mW）和环保线缆（如无卤低烟阻燃线缆，减少有害物质释放），降低机房能耗与环境影响。

• 散热优化：布线桥架设计时避开设备散热口，与空调风道协同规划（如桥架沿冷风通道敷设），减少热气流对线缆传输性能的影响，同时降低空调系统能耗。

7.3 云边协同架构

• 边缘机房布线：随着边缘计算普及，企业需在生产车间、分支机构部署边缘机房，布线系统需支持短距离、高带宽传输（如采用 CAT8 双绞线支持 40Gbps 传输，距离≤30m），并通过光纤与总部机房互联。

• 混合云安全适配：布线系统需兼容云资源访问需求，核心链路预留 SD-WAN（软件定义广域网）接口，实现 “本地机房 - 公有云 - 私有云” 的安全互联，同时通过加密传输和访问控制，防止云边数据传输泄露。

八、总结

机房综合布线与安全管理是企业 IT 基础设施稳定运行的核心保障，需围绕 “合规为基、安全为核、效率为目标” 构建全流程体系：

1. 布线设计阶段：严格遵循 GB 50311、GB 50312 等国家标准，结合行业特殊要求（如金融双活、政府涉密）规划拓扑与选型，确保系统兼容性与扩展性；
2. 施工落地阶段：通过标准化流程（桥架安装、线缆敷设、端接测试）保障施工质量，关键指标（如链路衰减、接地电阻）需 100% 达标后再验收；
3. 安全管理阶段：从物理安全（环境管控、人员准入）、网络安全（访问控制、数据加密）、运维安全（流程标准化、应急响应）三维度构建防护体系，避免安全漏洞；
4. 长期运维阶段：结合智能化工具（智能布线系统、AI 监控）提升管理效率，同时关注技术趋势（绿色低碳、云边协同），实现系统持续优化。

在实际应用中，需根据企业规模、业务类型和合规要求灵活调整方案，平衡 “安全性、可用性、成本” 三者关系，让机房综合布线与安全管理真正成为支撑业务发展的 “坚实底座”，而非瓶颈。
