RTP控制协议-RTCP

RTCP

包组成

• 数据包格式
• 时序规则
• 参与者数据库

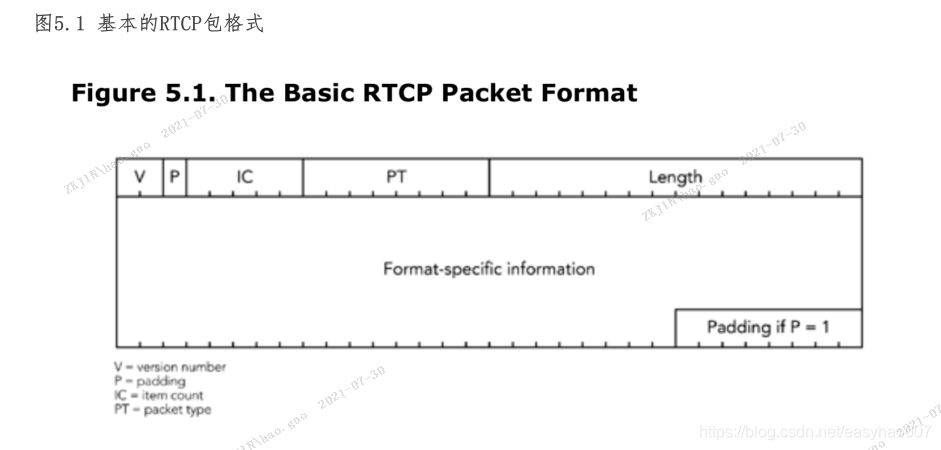

包格式

规范定义了统一的基本包格式，如下：

• V 版本号，默认为2
• P 填充，加密使用，类似于RTP的方式，最后一个字节为填充总数
• IC，item count条目数量，最多为31个，注意MTU的限制，如果超过31个条目，则需要对内容进行分包。
• PT，Packet Type,包类型，看下面的定义
• Length， 长度

五种RTCP包类型

• 接收方报告（RR）
• 发送方报告（SR）
• 源描述（SDES）
• 成员管理（BYE）
• 应用程序定义（APP）

PS: RTCP包不会单独的被传输。它需要打包在一起形成复合包（compound packets）进行传输。每一个复合包都会被一个底层的包封装（通常是UDP/IP包）用来传输。如果要对复合包进行加密，那么RTCP的包组的前缀通常是一个32位的随机数。

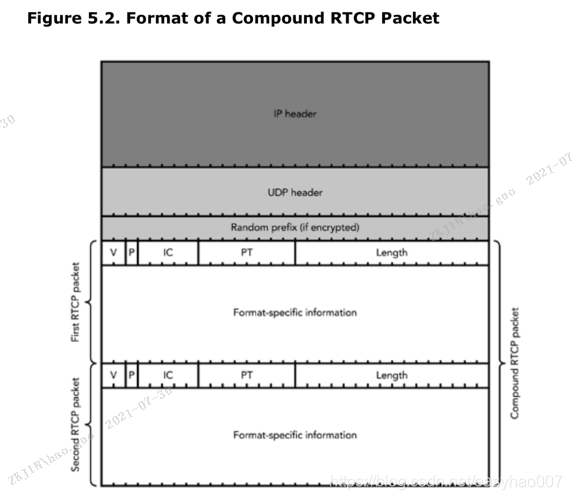

复合包的结构

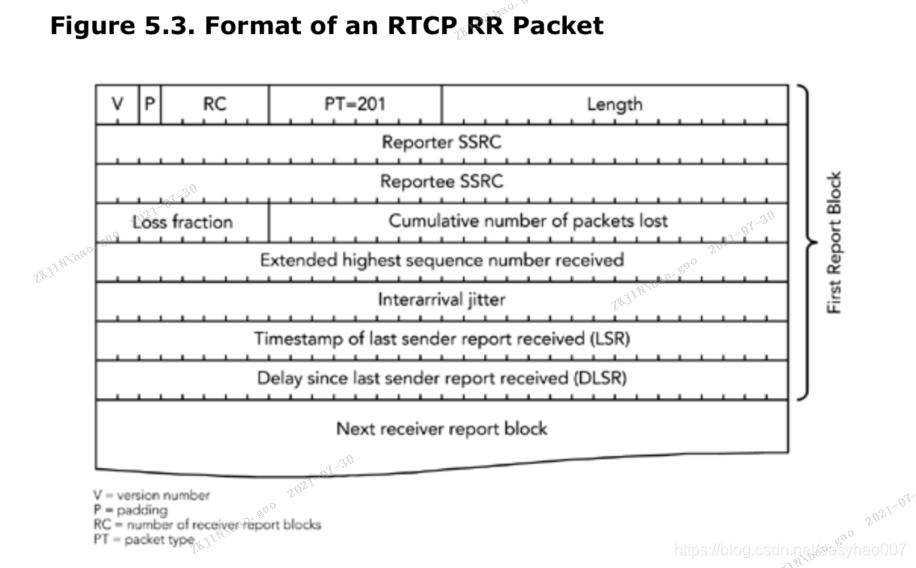

包类型-RR

• Reporter SSRC: 报告者，即我是谁
• Reportee SSRC: 被报告者，即我要报告谁
• Loss fraction: (24bit),丢包率，是在这个报告间隔中所丢失包的数量，除以预期到达的数量
• Interarrival jitter： 到达间隔抖动
• last sender report，LSR
• delay since last sender report，DSLR，自上次发送者报告起的延迟，以1/65,536秒为单位

累计丢包计算
累计丢包 += 预期到达的包 - 实际接收到的包。
预期到达的包 = 最后接收到的包的序列号 - 初始包序列号
