Vss、Vdd和Vcc

• Vss：通常用于表示电路中的负极，通常被认为是电路的参考点。它通常与地线相连，用于将电路中电压的负极参考到地线上。
• Vdd：通常用于表示电路中的正极，通常被认为是电路的电源点。它通常与正电源相连，用于将电路中电压的正极提供电源。
• Vcc：通常指电路的正极，通常与正电源相连，用于将电路中电压的正极提供电源。

  ---

Vss的英文全称是Voltage Source and Sink，意思是输入和输出电流都可以流向这个节点，在电子电路中，这通常用来表示电路的地（即参考电势点），因为电流可以从电路的任何位置流向地。因此，“vss”表示电路的地，也就是电路的参考点。

Vdd的英文全称是Voltage Drain Drain。“Drain”在这里是指场效应晶体管（FET）中的漏极，它是FET中的一个电极。在FET中，漏极是将电荷从通道中排出的地方，因此“Voltage Drain Drain”表示这个电压是用来驱动FET漏极

至于为什么要用两个Drain，是因为FET中有源级和漏级两个区域，所以在Vdd的末尾使用了两个“d”，表示这个电源是用来驱动FET漏极的。

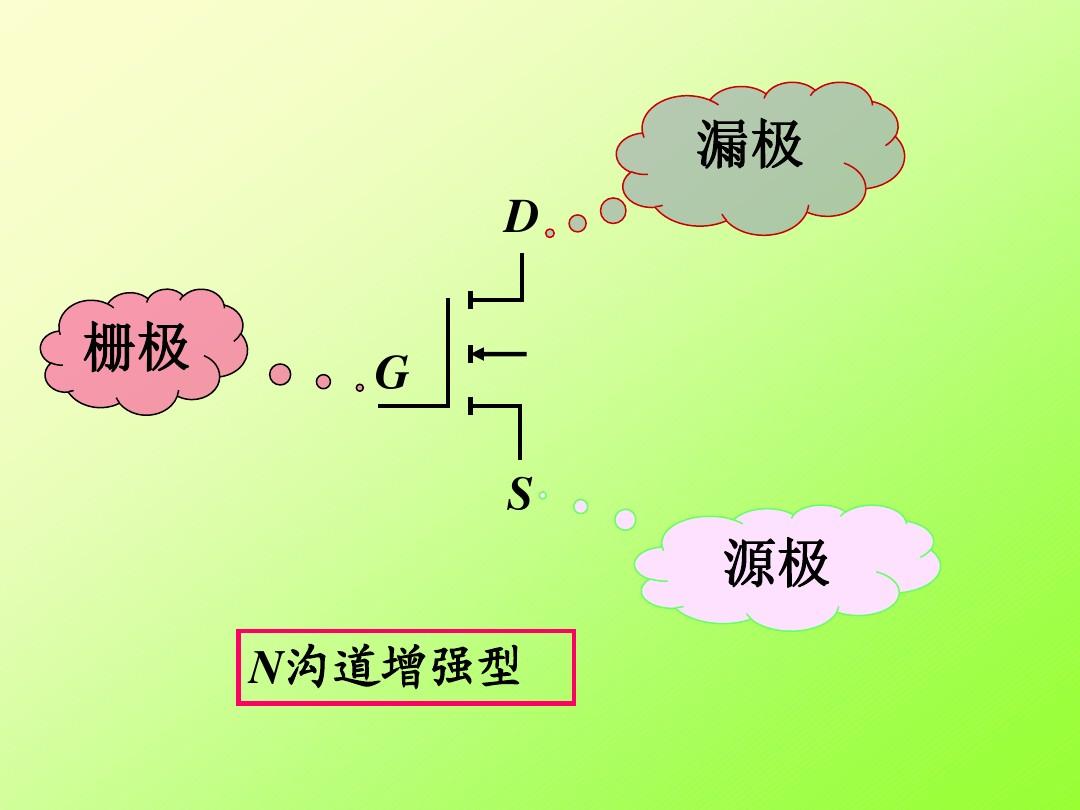

在场效应晶体管（FET）中，源级是指与信号输入相连的电极。当信号输入到源级时，它会控制FET中的电荷载流子的流动。漏级是指与信号输出相连的电极。当电荷载流子通过FET流动时，它们会从漏级排出。在FET中，漏极是将电荷从通道中排出的地方。

Vcc的英文全称是Voltage Collector Collector，通常指电路的正极，通常与正电源相连，用于将电路中电压的正极提供电源。“cc”的意思是“集电极和集电极”的缩写。在晶体管中，集电极是一个电极，它从晶体管的输出端接收电流。因此，“Vcc”表示将电压应用于晶体管的集电极。在数字集成电路中，Vcc是指电路的电源电压。它用于提供IC芯片中所有逻辑门的电源，通常通过多个集电极连接到电路中的不同部分。因此，Vcc可能会有多个集电极。

vcc和vdd的区别在于它们代表的元件不同。vcc通常表示集电极（BJT）或漏极（MOSFET）的电源，通常与正电源相连。vdd通常表示场效应晶体管（FET）的漏极，通常与正电源相连。它们都是电路的正极，但通常用于不同类型的电子元件。
