WorldWind学习系列：3、瓦片图片图片存储管理ImageStore

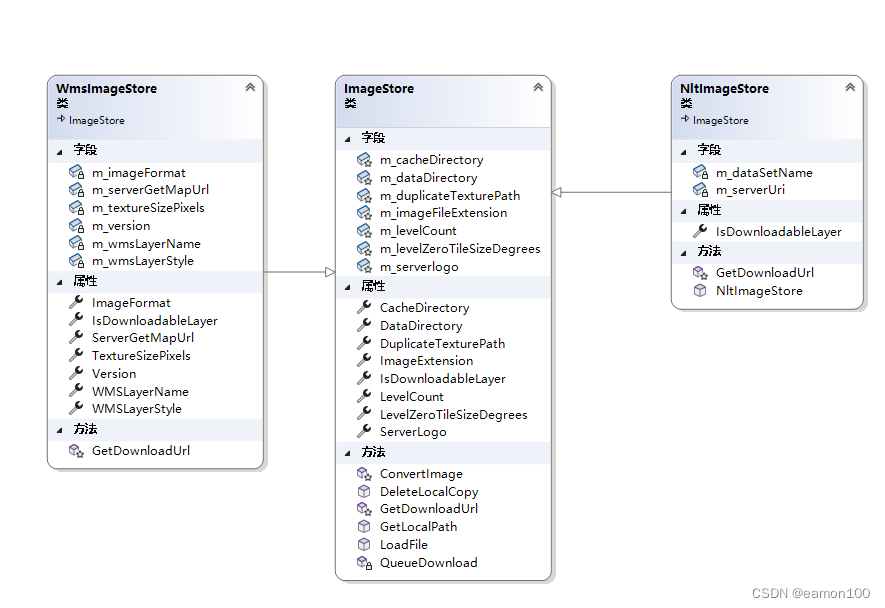

瓦片数据集QuadTileSet图片存储管理涉及三个类：用于本地储存瓦片的ImageStore，用于网络瓦片服务的NltImageStore，用于WMS服务器提供瓦片的WmsImageStore。类关系图如下所示：

基类为ImageStore，两个子类有NltImageStore和WmsImageStore。

一、ImageStore

基类的属性如下：

protected string	m_dataDirectory; //本地永久存储瓦片的目录
protected double m_levelZeroTileSizeDegrees = 36;//0级瓦片大小,以度为单位
protected int m_levelCount = 1; //瓦片层数
protected string m_imageFileExtension; //图像类型扩展名
protected string m_cacheDirectory;   //缓存目录,本地存储不需要
protected string m_duplicateTexturePath; //备用数据存放路径.
protected string m_serverlogo; //可下载图层的服务器Logo

主要函数：

//是否是可下载的图层，本地存储都是不可下载的
public virtual bool IsDownloadableLayer
{
	get
	{
		return false;
	}
}

protected virtual void ConvertImage(Texture texture, string filePath)：使用D3D将瓦片转换为DDS格式，后缀名为".dds"，可以加快纹理加载速度。并删除旧文件。

public virtual void DeleteLocalCopy(QuadTile qt)：删除qt对应的本地文件，先获取qt对应的本地文件目录，如果文件存在，则删除。注意可能返回的是"备用数据存放路径"，为一个目录。

public virtual string GetLocalPath(QuadTile qt)： 获得瓦片qt对应的本地文件名。qt的层级、行号、列号和扩展名m_imageFileExtension确定了瓦片的相对目录。

{0}\{1:D4}\{1:D4}_{2:D4}.{3}", qt.Level, qt.Row, qt.Col, m_imageFileExtension

本地m_dataDirectory不为空，且对应的文件存在，则返回。缓存目录m_ cacheDirectory为空，返回备用数据存放路径。搜索缓存目录，如果文件存在就返回，不存在再修改后缀名搜索，有效的后缀名包括 ".bmp.dds.dib.hdr.jpg.jpeg.pfm.png.ppm.tga.gif.tif"。如果存在就返回，如均不存在，则返回不存在的缓存文件文件路径。

public Texture LoadFile(QuadTile qt)：加载瓦片qt所对应的图片，并返回纹理对象。获取瓦片的本地路径，如果文件不存在，且为可下载瓦片，则加入下载队列QueueDownload，返回空。如果文件存在，调用ImageHelper.LoadTexture加载纹理文件。对于下载的缓存文件，检查是否超时，超时需要重新下载。可下载瓦片还会根据设置，转换为DDS格式。

protected virtual string GetDownloadUrl(QuadTile qt)：返回瓦片的下载URL网址，对于本地瓦片，如果存在备用数据存在路径则返回，否则返回空。子类会重载该函数，以返回网络下载地址。

void QueueDownload(QuadTile qt, string filePath)：将瓦片添加到下载队列以下载图片。调用瓦片集的函数QuadTileSet.AddToDownloadQueue添加到下载队列，下载请求类型为GeoSpatialDownloadRequest。

二、NltImageStore

NltImageStore用来读取NLT风格存储在Web服务器上的瓦片数据。 其中，NLT是NASA Learning Technologies的首字母缩写。

string m_dataSetName;//数据集名称
string m_serverUri;  //瓦片数据网址

主要函数：

//可下载的网络图层
public override bool IsDownloadableLayer
{
   get
    {
       return true;
    }
}

public NltImageStore( string dataSetName,  string serverUri)：构造函数，初始化两个属性。

protected override string GetDownloadUrl(QuadTile qt)： 重载函数，返回瓦片qt对应的下载路径，格式为：

"{0}?T={1}&L={2}&X={3}&Y={4}", m_serverUri,m_dataSetName,
qt.Level, qt.Col, qt.Row

三、WmsImageStore

WmsImageStore用来读取遵循OGC规范的网络地图服务WMS瓦片图像。

string m_serverGetMapUrl;//获取WMS服务的URL
string m_wmsLayerName; //图层名
string m_wmsLayerStyle;//图层风格,可为空
string m_imageFormat;//图片格式，如image/jpeg
string m_version; //WMS 规范版本
int m_textureSizePixels = 512; //图片纹理大小，512*512像素，这里没有使用配置文件里的设置。

主要函数：

//可下载的网络图层
public override bool IsDownloadableLayer
{
   get
    {
       return true;
    }
}

protected override string GetDownloadUrl(WorldWind.Renderable.QuadTile qt)： 重载函数，返回瓦片qt对应的下载路径。m_serverGetMapUrl有“？”时，如： http://server.net/path?imageformat=png&width={WIDTH}&north={NORTH}...， 则替换下载路径Url中的宽、高、四角点经纬度：

string url = m_serverGetMapUrl;
url = url.Replace("{WIDTH}", m_textureSizePixels.ToString(CultureInfo.InvariantCulture));
url = url.Replace("{HEIGHT}", m_textureSizePixels.ToString(CultureInfo.InvariantCulture));
url = url.Replace("{WEST}", qt.West.ToString(CultureInfo.InvariantCulture));
url = url.Replace("{EAST}", qt.East.ToString(CultureInfo.InvariantCulture));
url = url.Replace("{NORTH}", qt.North.ToString(CultureInfo.InvariantCulture));
url = url.Replace("{SOUTH}", qt.South.ToString(CultureInfo.InvariantCulture));

没有“？”时，格式化标准的WMS请求，为：

string url = string.Format(CultureInfo.InvariantCulture,
"{0}?request=GetMap&layers={1}&srs=EPSG:4326&width={2}&height={3}&bbox={4},{5},{6},{7}&format={8}&version={9}&styles={10}",
m_serverGetMapUrl,
m_wmsLayerName,
m_textureSizePixels,
m_textureSizePixels,
qt.West, qt.South, qt.East, qt.North,
m_imageFormat,
m_version,
m_wmsLayerStyle);

---

WMS中的坐标系统srs设置为EPSG:4326。EPSG:4326(WGS84)  是目前最流行的地理坐标系统。在国际上，每个坐标系统都会被分配一个 EPSG 代码，EPSG:4326 就是 WGS84 的代码。GPS是基于WGS84的，所以通常我们得到的坐标数据都是WGS84。

---

下一篇介绍场景渲染过程，程序在没有消息处理的空闲时调用WorldWindow.OnApplicationIdle，进行场景绘制。
