eNSP桥接云实验-模拟器访问公网运营商（可做毕业设计使用）

原创 已于 2025-09-05 22:28:46 修改 · 510 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#智能路由器 #网络 #华为 #课程设计 #安全 #服务器

于 2024-11-19 11:31:17 首次发布

文章目录

拓扑图

在这里插入图片描述

需求

  1. PC可以访问公网ip地址
  2. 路由器可以访问公网ip地址
  3. PC可以ping通www.baidu.com

配置讲解

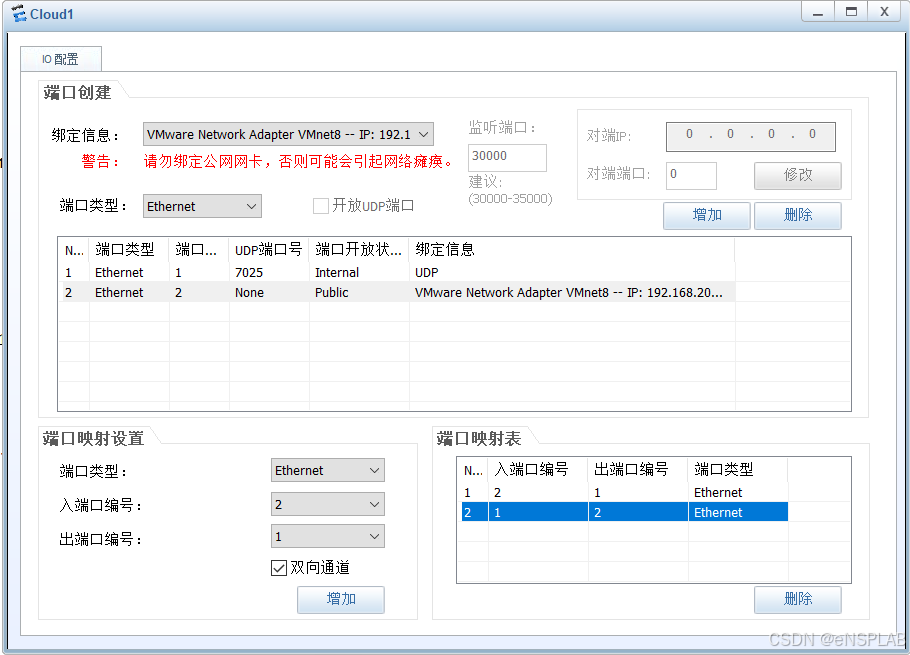

云设计

在这里插入图片描述

路由器配置

[Huawei]dhcp enable
[Huawei]interface  GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address  dhcp-alloc
[Huawei]interface  GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address  192.168.1.254 24
[Huawei]acl number  2000
[Huawei-acl-basic-2000]rule  10 permit  source  any
[Huawei]interface  GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]nat outbound  2000

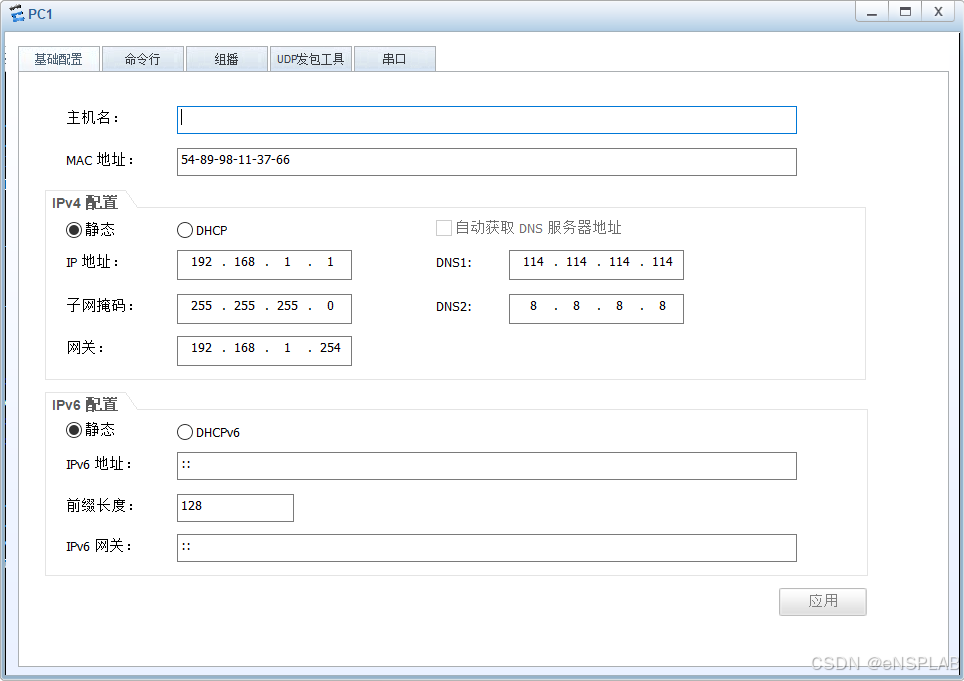

PC配置

在这里插入图片描述

验证

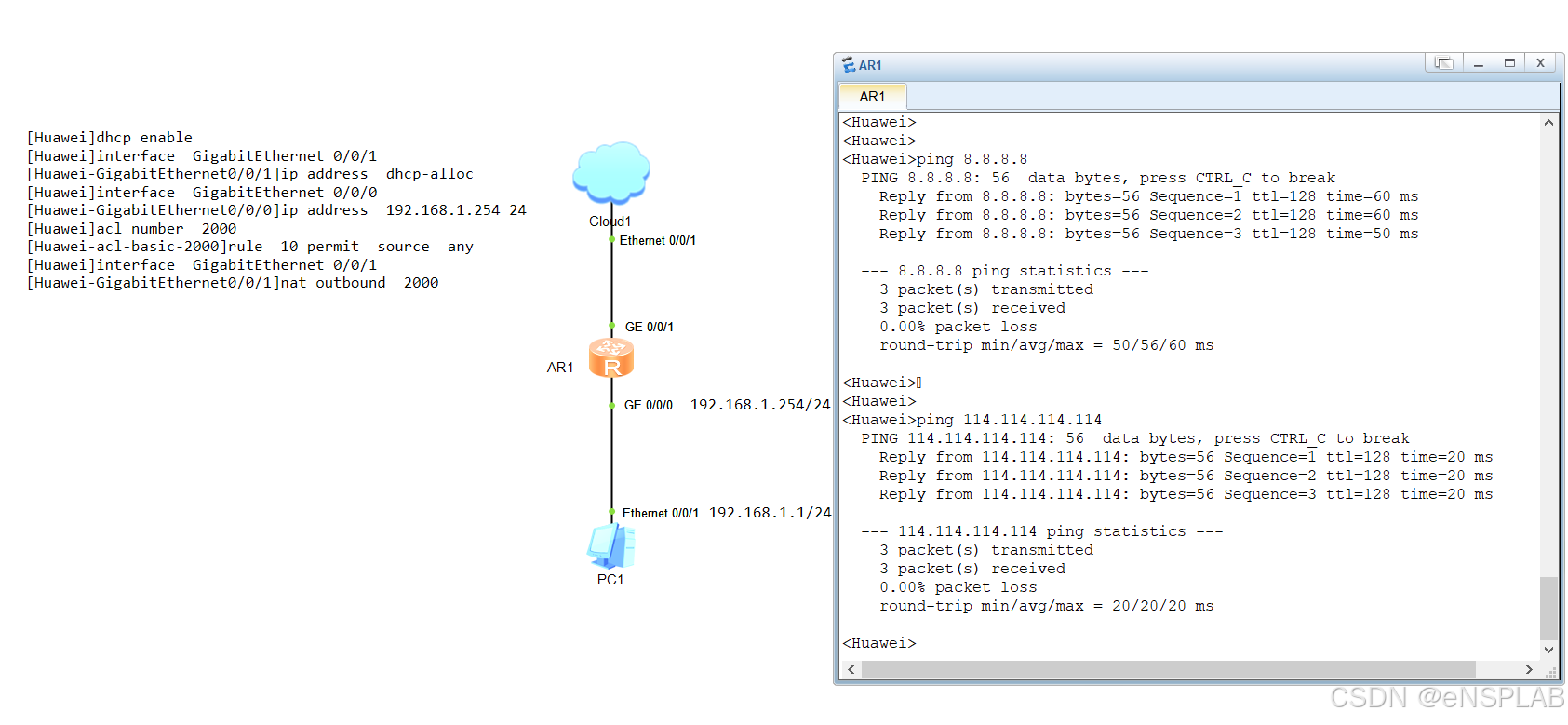

路由器访问公网地址

在这里插入图片描述

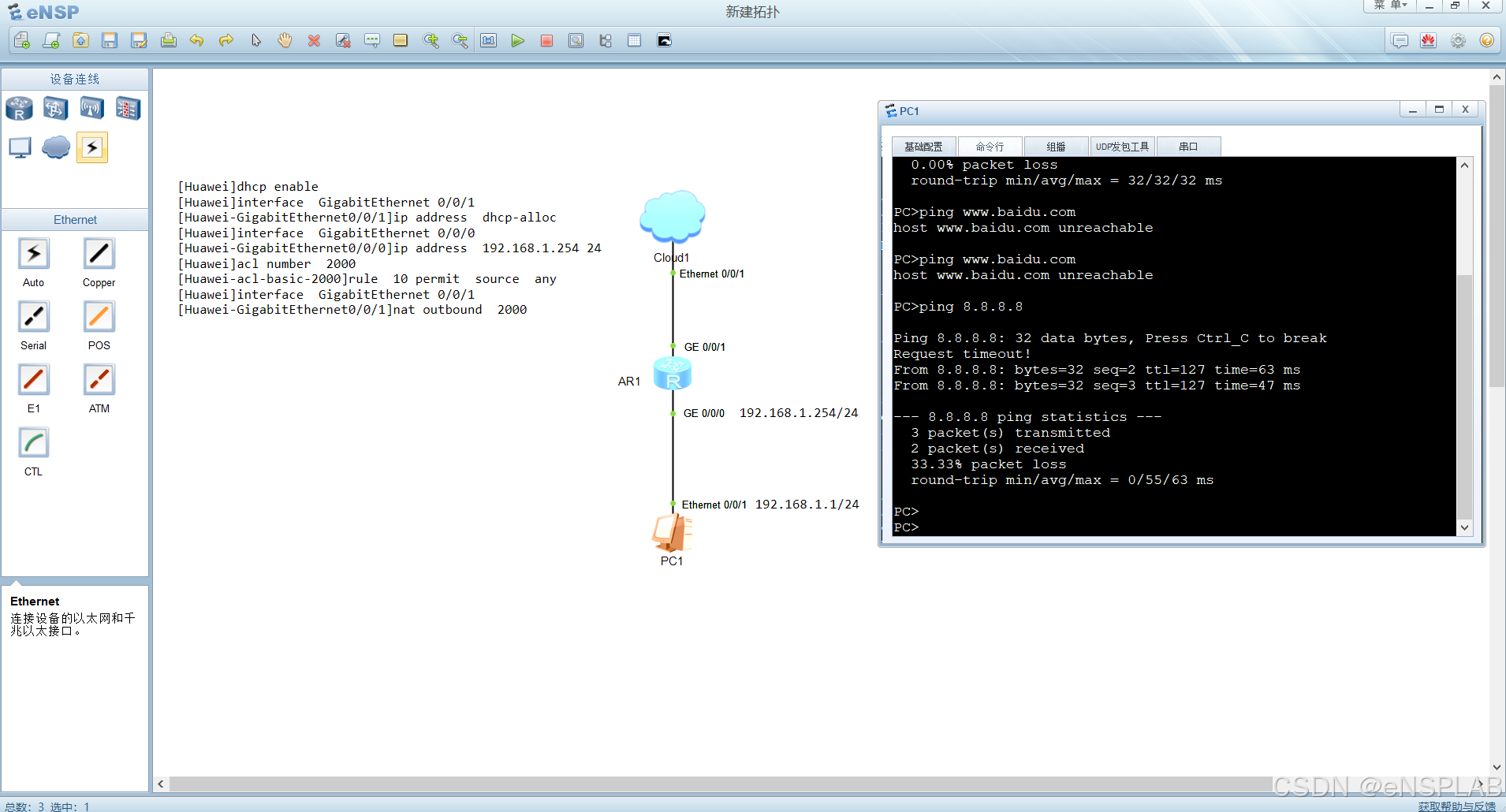

PC访问公网地址

在这里插入图片描述

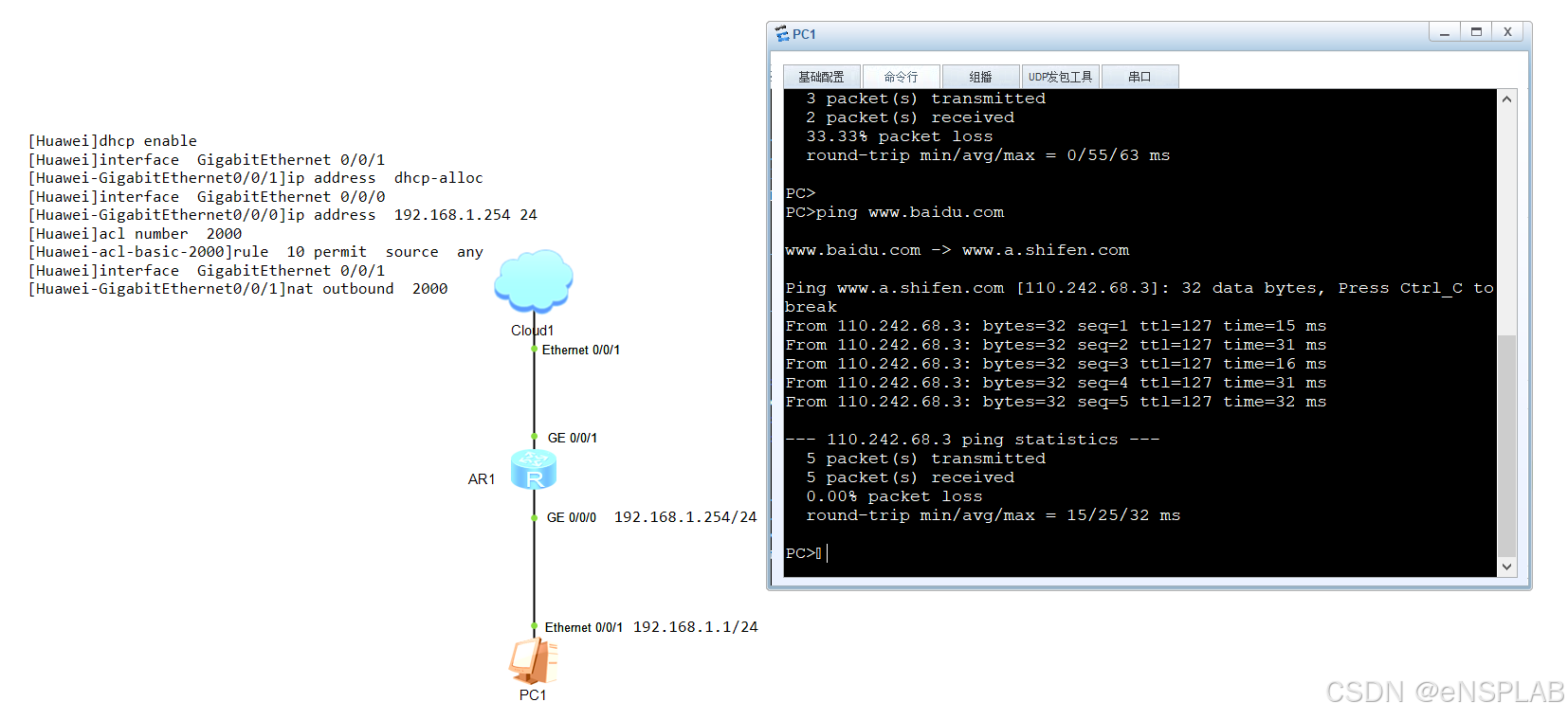

PC访问百度

在这里插入图片描述
