华为eNSP综合实验-基于eNSP的某博物馆网络规划与设计（可做毕业设计使用）

博物馆概述

本次课程设计是为博物馆进行信息化建设，通过ensp模拟，搭建博物馆内网及外网网络结构。
本博物馆占地面积6.7万平方米，共有7层，其中，有两层夹层分别是二层及三层。场馆内的主要设置展馆、藏品保藏系统、教育服务设施、业务科研设施以及安防、公共服务、综合管理系统等；
其中，展馆分为历史馆、自然馆、艺术馆和临展馆四大部分，场馆内还有商店、咖啡厅、员工区域等。

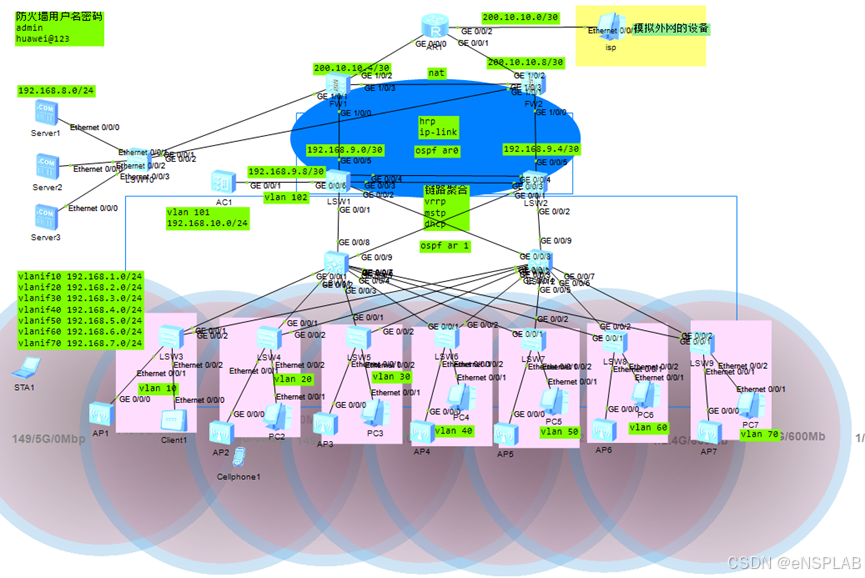

项目拓扑图

本次课程设计出口采用冗余防火墙，下联两台核心交换机，核心交换机采用VRRP+MSTP组网方式，接入层为2层交换机，用来连接中断设备。
整个博物馆内部采用有线及无线组网模式，根据不同的部门，进行vlan的划分，每个部门都配置相应的无线AP设备，实现无线上网功能，有线部分采用静态配置IP地址，无线采用动态DHCP获取ip地址，所有终端用户的网关配置在核心交换机上。
出口采用防火墙NAT地址转换，将私网地址转换为公网地址访问互联网，采用easy-ip模式，进行访问。防火墙通过默认路由指向运营商下一跳地址，将默认路由，通过default-route-advertise，将默认路由引入只OSPF中。
博物馆出口边界防火墙与博物馆内网核心交换机配置OSPF动态路由协议，通过OSPF协议，将防火墙与核心交换机的内网地址通告至ospf的area0中，核心交换机的内网地址通告至区域1中。实现内网地址可以通过默认路由访问至运营商网络。

相关技术配置

默认路由

默认路由是一种需要管理员手工配置的特殊路由，在本次课程设计中，出口采用默认静态路由配置，
ip route-static 0.0.0.0 0.0.0.0 200.10.10.6
【通过默认路由，下一跳指向运营商链路互联地址，实现内网访问公网运营商IP需求】

MSTP

本次课程设计是MSTP+VRRP组网方式，MSTP网络中包含1个或多个MST域（MST Region），每个MST Region中包含一个或多个MSTI。组成MSTI的是运行MSTP的交换设备，MSTI是所有运行STP/RSTP/MSTP的交换设备经MSTP协议计算后形成的树状网络。
咱们本次课程设计接入网交换机及核心网交换机共计4台，需要进行如下配置：

1. 都启动了MSTP
2. 具有相同的域名
3. 具有相同的VLAN到生成树实例映射配置
4. 具有相同的MSTP修订级别配置

[sw1]stp region-configuration
stp region-configuration
 region-name huawei
 instance 10 vlan 10 20 30 101
 instance 20 vlan 40 50 60 70
 active region-configuration
stp instance 10 root primary
stp instance 20 root secondary

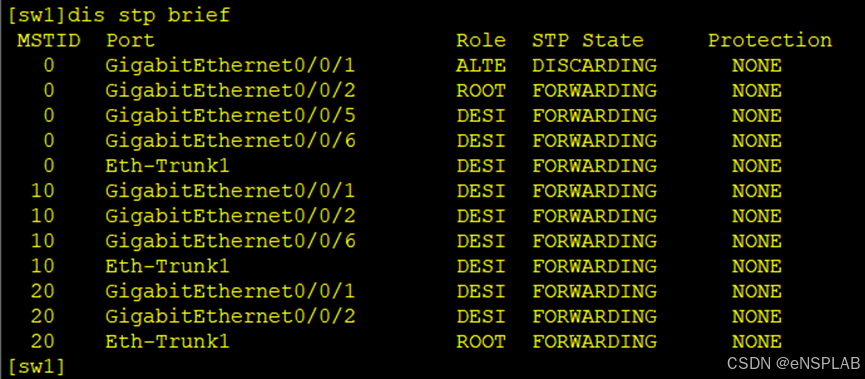

【上述配置是SW1的配置，将vlan10，20，30，101作为主根，vlan40 50 60 70作为备份根】

[sw2-mst-region]dis this
#
stp region-configuration
 region-name huawei
 instance 10 vlan 10 20 30 101
 instance 20 vlan 40 50 60 70
 active region-configuration
stp instance 10 root secondary
stp instance 20 root primary

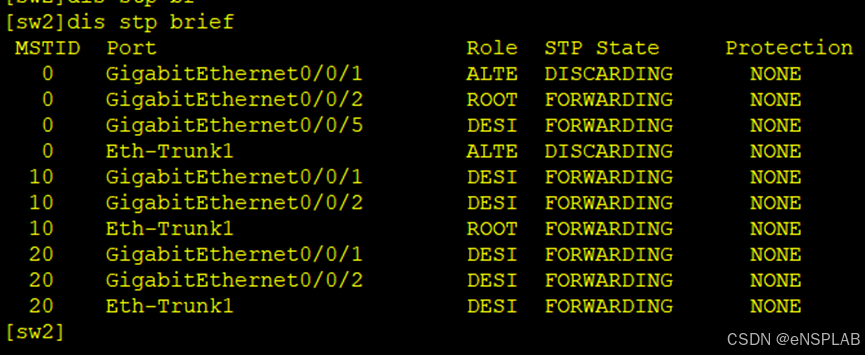

【上述配置是SW2的配置，将vlan10，20，30，101作为备份根，vlan40 50 60 70作为主根】

VRRP

VRRP的作用虚拟路由冗余协议VRRP（Virtual Router Redundancy Protocol）通过把几台路由设备联合组成一台虚拟的路由设备，将虚拟路由设备的IP地址作为用户的默认网关实现与外部网络通信。当网关设备发生故障时，VRRP机制能够选举新的网关设备承担数据流量，从而保障网络的可靠通信。
在本次课程设计中，核心交换机采用VRRP的配置默认，保证冗余链路的可靠性。

interface Vlanif10
 ip address 192.168.1.252 255.255.255.0
 vrrp vrid 10 virtual-ip 192.168.1.254
 vrrp vrid 10 priority 120   【设置优先级】
 vrrp vrid 10 track interface GigabitEthernet0/0/5 reduced 30
 dhcp select interface
#
interface Vlanif20
 ip address 192.168.2.252 255.255.255.0
 vrrp vrid 20 virtual-ip 192.168.2.254
 vrrp vrid 20 priority 120【设置优先级】
 vrrp vrid 20 track interface GigabitEthernet0/0/5 reduced 30
 dhcp select interface
#
interface Vlanif30
 ip address 192.168.3.252 255.255.255.0
 vrrp vrid 30 virtual-ip 192.168.3.254
 vrrp vrid 30 priority 120【设置优先级】
 vrrp vrid 30 track interface GigabitEthernet0/0/5 reduced 30
 dhcp select interface
#
interface Vlanif40
 ip address 192.168.4.252 255.255.255.0
 vrrp vrid 40 virtual-ip 192.168.4.254
 dhcp select interface
#
interface Vlanif50
 ip address 192.168.5.252 255.255.255.0
 vrrp vrid 50 virtual-ip 192.168.5.254
 dhcp select interface
#
interface Vlanif60
 ip address 192.168.6.252 255.255.255.0
 vrrp vrid 60 virtual-ip 192.168.6.254
 dhcp select interface
#
interface Vlanif70
 ip address 192.168.7.252 255.255.255.0
 vrrp vrid 70 virtual-ip 192.168.7.254
 dhcp select interface
#

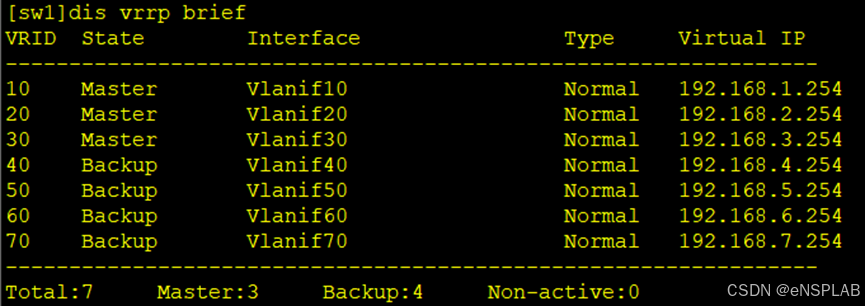

【上述配置是SW1的VRRP配置，将SW1的vlan10 20 30 作为主设备，SW2的vlan40 50 60 70作为备设备，从而实现VRRP的功能】

防火墙配置

双机热备

本次课程设计，采用双防火墙，且防火墙部署在网络出口位置，如果发生故障会影响到整网业务。为提升网络的可靠性，需要部署两台FW并组成双机热备。
双机热备需要两台硬件和软件配置均相同的FW。两台FW之间通过一条独立的链路连接，这条链路通常被称之为“心跳线”。两台FW通过心跳线了解对端的健康状况，向对端备份配置和表项（如会话表）。当一台FW出现故障时，业务流量能平滑地切换到另一台设备上处理，使业务不中断。

hrp enable
 hrp interface GigabitEthernet1/0/3 remote 1.1.1.2
 hrp standby config enable
 hrp track interface GigabitEthernet1/0/0
 hrp track interface GigabitEthernet1/0/2
 hrp track ip-link test
interface GigabitEthernet1/0/1
 undo shutdown
 ip address 192.168.8.252 255.255.255.0

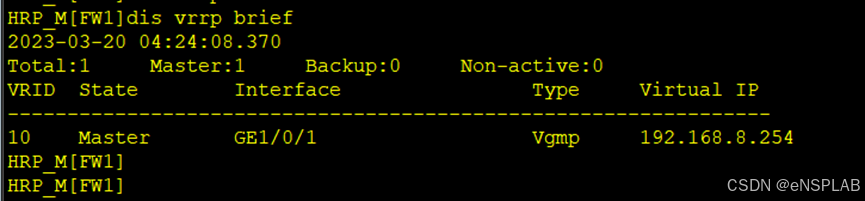

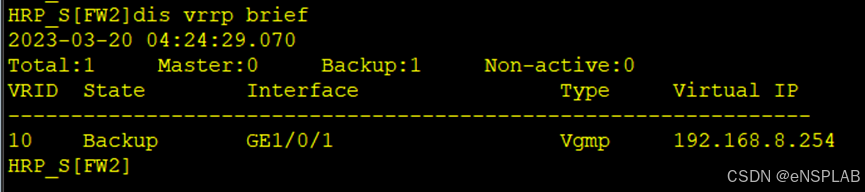

 vrrp vrid 10 virtual-ip 192.168.8.254 active

防火墙策略配置

FW的基本作用是对进出网络的访问行为进行控制，保护特定网络免受“不信任”网络的攻击，但同时还必须允许两个网络之间可以进行合法的通信。FW实现访问控制就是通过安全策略技术来实现的。
安全策略是FW的核心特性，它的作用是对通过FW的数据流进行检验，只有符合安全策略的合法流量才能通过FW进行转发。
在本次课程设计中，采用防火墙策略，将内网接口设置为trust区域，外网接口设置为untrust区域，通过策略实现过滤功能，如下面配置所示：

security-policy
 rule name t-u
  source-zone trust
  destination-zone untrust
  source-address 192.168.1.0 mask 255.255.255.0
  source-address 192.168.2.0 mask 255.255.255.0
  source-address 192.168.3.0 mask 255.255.255.0
  source-address 192.168.4.0 mask 255.255.255.0
  source-address 192.168.5.0 mask 255.255.255.0
  source-address 192.168.6.0 mask 255.255.255.0
  source-address 192.168.7.0 mask 255.255.255.0
  action permit
 rule name t-dmz
  source-zone trust
  destination-zone dmz
  source-address 192.168.1.0 mask 255.255.255.0
  source-address 192.168.2.0 mask 255.255.255.0
  source-address 192.168.3.0 mask 255.255.255.0
  source-address 192.168.4.0 mask 255.255.255.0
  source-address 192.168.5.0 mask 255.255.255.0
  source-address 192.168.6.0 mask 255.255.255.0
  source-address 192.168.7.0 mask 255.255.255.0
  destination-address 192.168.8.0 mask 255.255.255.0
  action permit

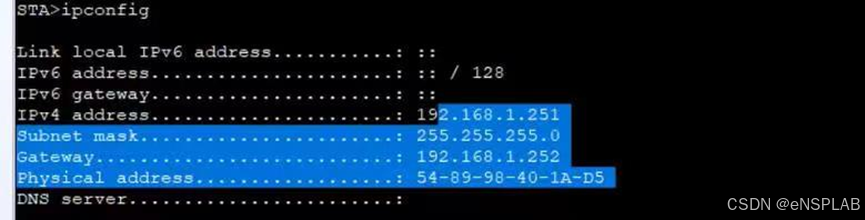

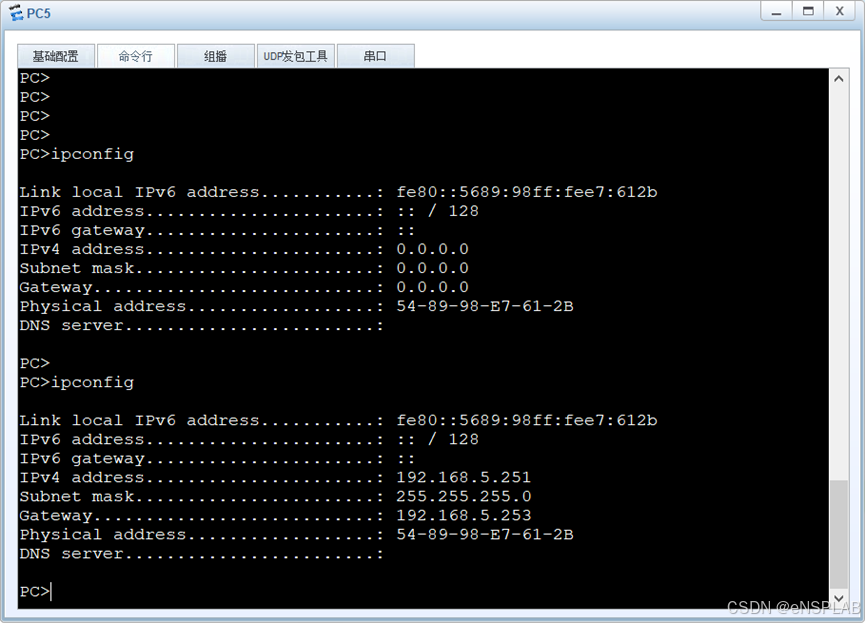

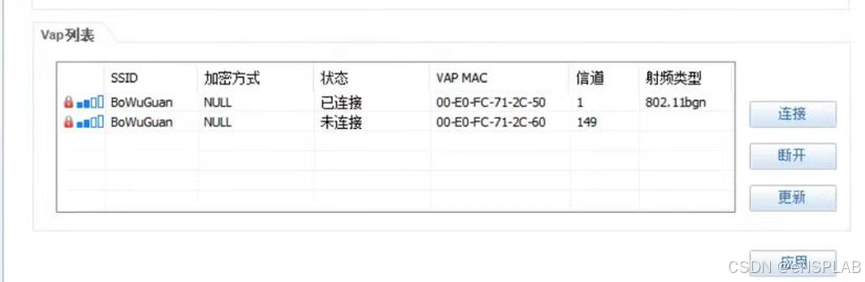

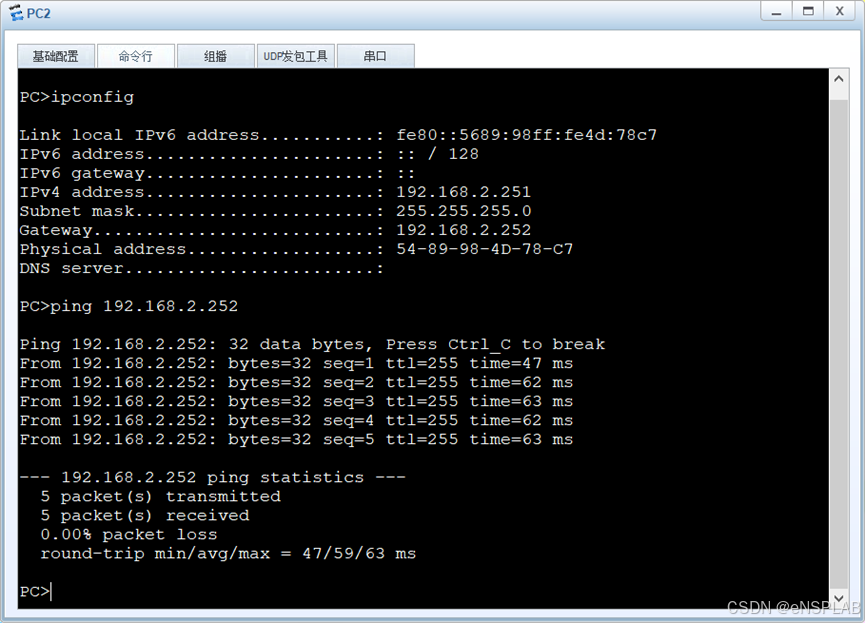

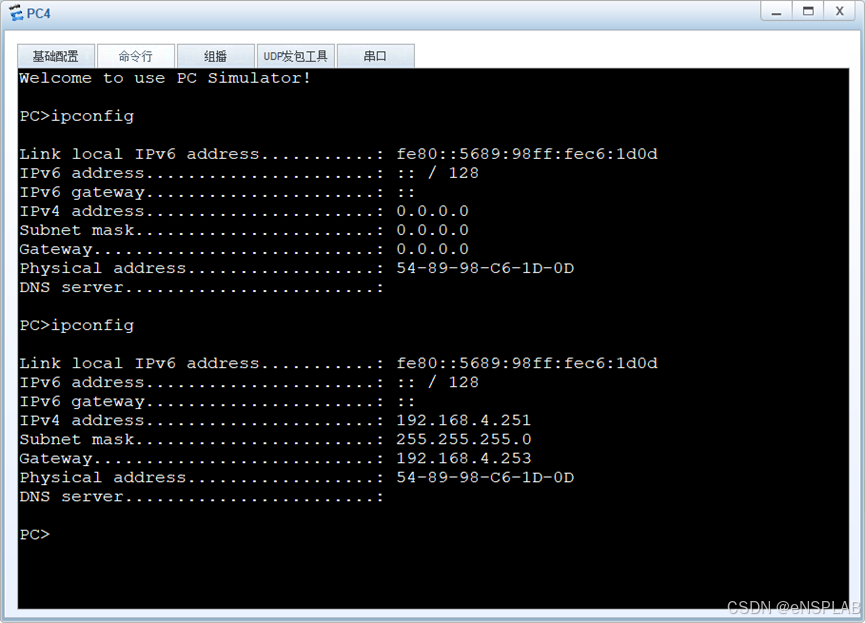

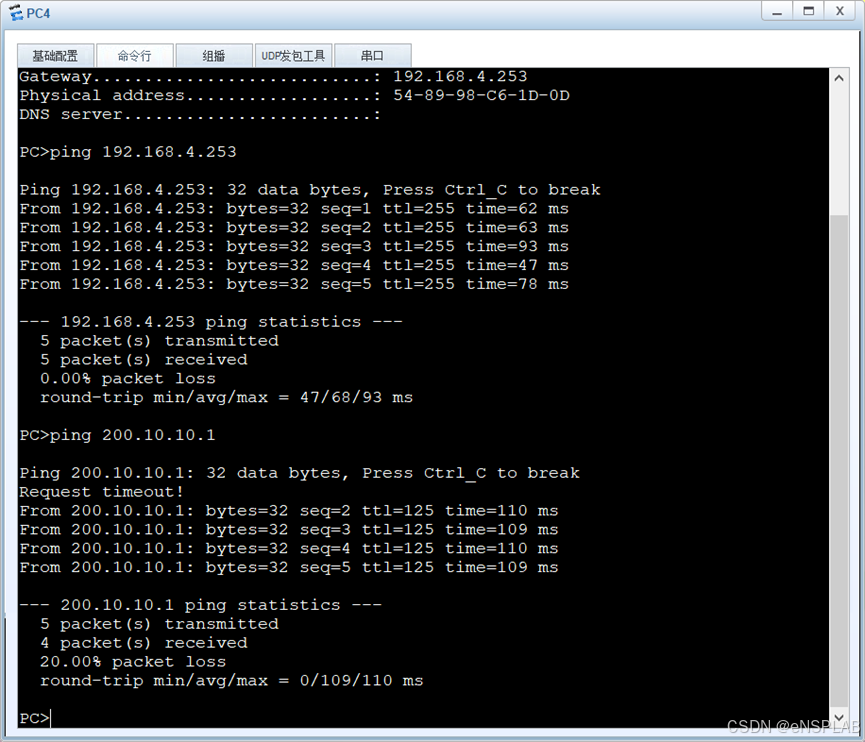

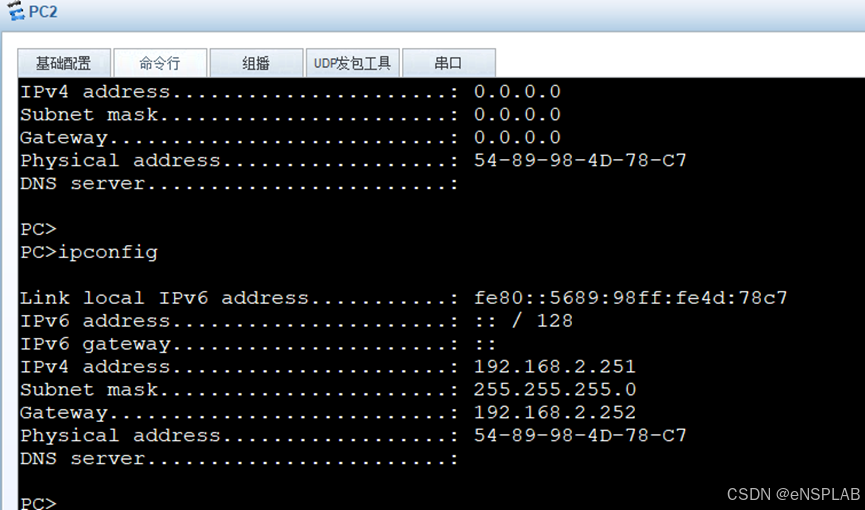

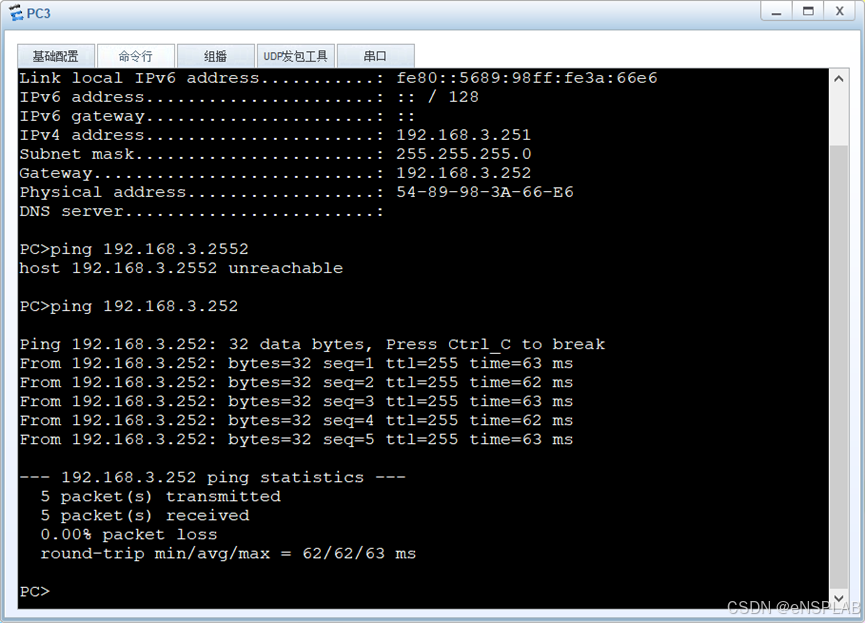

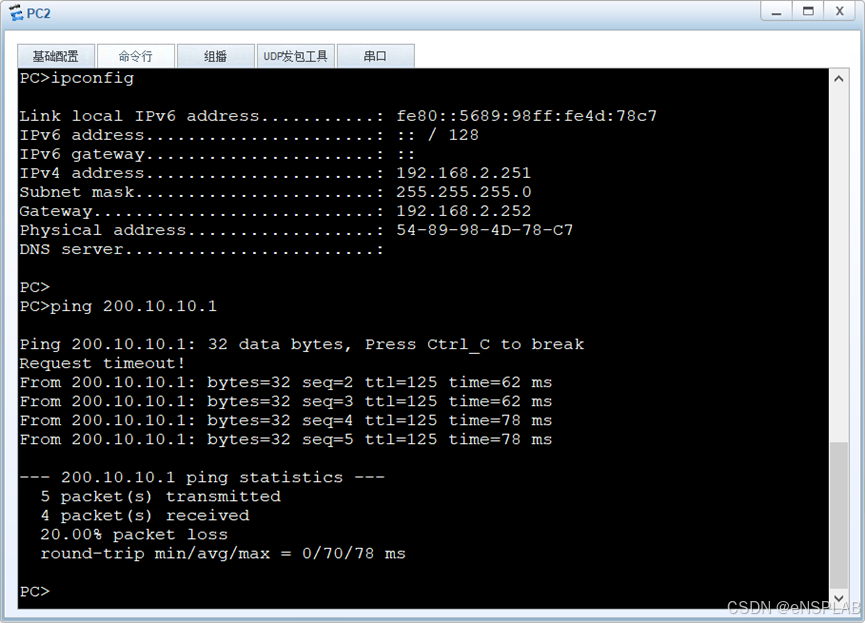

博物馆验证
