本文介绍了如何在基于STC89C52的C51单片机项目中，将蜂鸣器（有源和无源）集成到流水灯实验中，通过不同的编程方法实现蜂鸣器的控制，以及观察不同情况下的实验现象。

C51-流水灯+蜂鸣器实验程序

注意：请结合前面已发布文章一起阅读，因为前面已经提及到的不再重复讲述。

1 项目需求

基于STC89C52单片机，进行蜂鸣器控制实验，并将蜂鸣器加入到上一期中的流水灯实验中，配合流水灯的节奏来发出声音。

2 蜂鸣器

2.1 蜂鸣器介绍

蜂鸣器分为有源蜂鸣器和无源蜂鸣器两种。

有源蜂鸣器
- 底部封装没有电路板，是使用黑胶封闭的；
- 有源的“源”是振荡源，指蜂鸣器内部自带振荡源；因此，只要一通电就会发出声音；
- 因为自带振荡电路，所以价格比无源蜂鸣器高；
- 程序控制简单、方便。
无源蜂鸣器
- 底部封装有电路板，不是使用黑胶封闭的；
- 直流信号无法使无源蜂鸣器发声，必须使用2~5KHz的方波驱动；
- 因为无自带的振荡电路，所以价格比有源蜂鸣器低；
- 声音频率可控，可以发出“多来米发梭拉西”的效果。

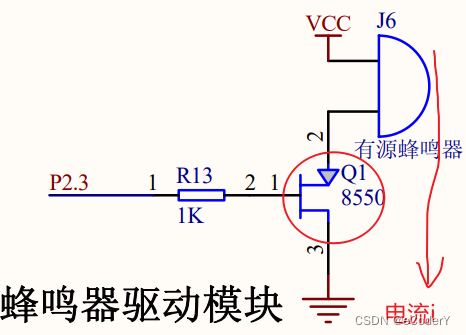

2.2 硬件原理图分析

蜂鸣器工作电流通常较大，无法通过单片机的I/O口直接驱动，需要通过放大器（即图中Q1-8550三极管）对电流进行放大，以驱动蜂鸣器。

根据电路原理图可知，当单片机P2.3输出低电平时，有源蜂鸣器发出声音；当输出高电平时，蜂鸣器关闭。
在这里插入图片描述

3 项目实施

3.1 代码编写

以下通过3种方式实现了对蜂鸣器的控制，且将蜂鸣器加入到上一期中的流水灯实验中，配合流水灯的节奏来发出声音。

/************************************
功能：(1)蜂鸣器实验;
      (2)且在上期流水灯实验中加入蜂鸣器。

作者：eCoderY  时间：2024.01.20
************************************/

#include <reg52.h>

#define SWITCH_METHOD   (2) /* 1,2,3 */

/* 方式1：寄存器操作打开、关闭蜂鸣器IO口 */
#if(SWITCH_METHOD == 1)
#define ON_BEEZER do{

     P2 = 0xf7;}while(0);
#define OFF_BEEZER do{

     P2
