本文详细剖析了Dubbo服务暴露的流程，从ServiceBean在Spring容器中的初始化，到ServiceBean的afterPropertiesSet方法调用export()，再到doExport()、doExportUrls()，以及涉及到的注册中心、代理工厂和执行器的包装。最终，DubboProtocol通过启动Netty服务器监听端口，并通过RegistryProtocol在注册中心注册服务，完成服务的暴露。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

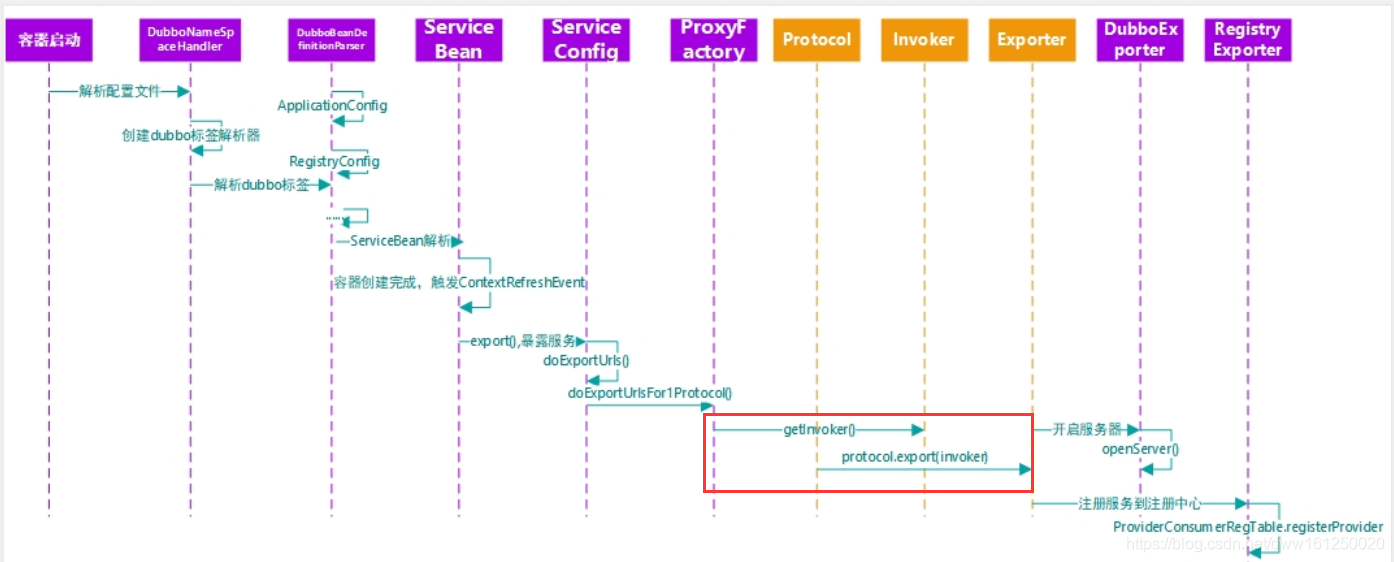

暴露服务时序：原图地址：http://dubbo.apache.org/zh-cn/docs/dev/design.html

/dev-guide/images/dubbo-export.jpg

解析service标签，会将service标签封装成ServiceBean：

ServiceBean怎么做：

public class ServiceBean<T> extends ServiceConfig<T>
implements InitializingBean, DisposableBean, ApplicationContextAware,
ApplicationListener<ContextRefreshedEvent>, BeanNameAware {...}

1.ServiceBean实现了InitializingBean：

InitializingBean是Spring里面的一个重要接口，当组件创建完对象之后，会调用InitializingBean；
在属性设置完之后，会调用afterPropertiesSet方法：

2.ServiceBean实现了ApplicationListener：

应用的监听器，Spring原理里面核心的一部分；
ApplicationListener监听的事件是：ContextRefreshedEvent；
当IOC容器刷新完成/IOC容器里面所有对象创建完，会回调ApplicationListener里面的onApplicationEvent方法；

3.ServiceBean在容器创建完对象以后，调用方法afterPropertiesSet；

还会在IOC容器启动完成后，调用onApplicationEvent；

public class ServiceBean<T> extends ServiceConfig<T>
implements InitializingBean, DisposableBean, ApplicationContextAware,
ApplicationListener<ContextRefreshedEvent>, BeanNameAware {
	...
	@Override
    public void onApplicationEvent(ContextRefreshedEvent event) {
        ...
    }
	...
	@Override
    @SuppressWarnings({"unchecked", "deprecation"})
    public void afterPropertiesSet() throws Exception {
        ...
    }
	...
}

ServiceBean的afterPropertiesSet方法里面有如下内容：

public void afterPropertiesSet() throws Exception {
    ...
    setProvider(providerConfig);
    ...
    setApplication(applicationConfig);
    ...
    setModule(moduleConfig);
    ...
    super.setRegistries(registryConfigs);
    ...
    setMonitor(monitorConfig);
    ...
    super.setProtocols(protocolConfigs);
    ...
}

setProvider(providerConfig)：是将标签里面配的provider信息保存起来，保存到当前的ServiceBean里面；setApplication(applicationConfig);setModule(moduleConfig);super.setRegistries(registryConfigs);setMonitor(monitorConfig);super.setProtocols(protocolConfigs);方法则类似；

afterPropertiesSet方法：相当于将以前已经配置的信息，都保存起来；

下一步回调了：onApplicationEvent；

ServiceBean的onApplicationEvent方法里面有如下内容：

    @Override
    public void onApplicationEvent(ContextRefreshedEvent event) {
        if (isDelay() && !isExported() && !isUnexported()) {
            if (logger.isInfoEnabled()) {
                logger.info("The service ready on spring started. service: " +
getInterface());
            }
            export();
        }
    }

当IOC容器：ContextRefreshedEvent event，刷新完成之后，调一个方法：

if (isDelay() && !isExported() && !isUnexported()) ：

如果不是延迟暴露，而且还没暴露，而且还不是不暴露：既要暴露，还没暴露，而且还不是延迟暴露，就会调用export()方法；
export();方法用于暴露服务；

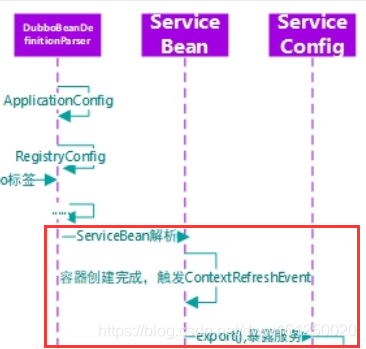

相关流程图如下：

export()如何暴露？

export()方法：为ServiceConfig类里面的export()方法：

public class ServiceConfig<T> extends AbstractServiceConfig {
    ...
    private static final Protocol protocol = ExtensionLoader.getExtensionLoader(Protocol.class).getAdaptiveExtension();
    ...
    public synchronized void export() {
        ...

        if (delay != null && delay > 0) {
            delayExportExecutor.schedule(new Runnable() {
                @Override
                public void run() {
                    doExport();
                }
            }, delay, TimeUnit.MILLISECONDS);
        } else {
            doExport();
        }
    }
    ...
    protected synchronized void doExport() {
        ...
        doExportUrls();
        ...
    }
    ...
    private void doExportUrls() {
        List<URL> registryURLs = loadRegistries(true);
        for (ProtocolConfig protocolConfig : protocols) {
            doExportUrlsFor1Protocol(protocolConfig, registryURLs);
        }
    }
    ...
    private void doExportUrlsFor1Protocol(ProtocolConfig protocolConfig, List<URL> registryURLs) {
        ...
             Invoker<?> invoker = proxyFactory.getInvoker(ref, (Class) interfaceClass, registryURL.addParameterAndEncoded(Constants.EXPORT_KEY, url.toFullString()));
             DelegateProviderMetaDataInvoker wrapperInvoker = new DelegateProviderMetaDataInvoker(invoker, this);

             Exporter<?> exporter = protocol.export(wrapperInvoker);
             exporters.add(exporter);
        ...
    }
}

export()方法的关键一步：doExport()，也就是：执行暴露；

doExport()方法的关键一步：doExportUrls()，也就是：执行暴露url地址；

doExportUrls()：

第一步：加载注册中心的信息，读取注册中心的地址；
第二步：暴露服务。如果要暴露在多个端口（for循环），可以配置多个<dubbo:protocol...>的标签。protocol：协议，可以使用dubbo协议等等，也可以使用其他协议去暴露；
调用doExportUrlsFor1Protocol(..., ...)方法；

doExportUrlsFor1Protocol(..., ...)：

于此同时，观察注册中心，方法什么时候被注册到注册中心，是可以被看见的；
有一些重要的方法：proxyFactory（代理工厂），要获取一些invoker（执行器）。这个invoker实际上是将暴露的服务包装了一下：服务的实现、服务的地址等等，组合成了一个invoker；
wrapperInvoker：对执行器再次进行包装；
包装完成后，会调用protocol.export(...)方法暴露invoker，一暴露就会生成exporter，exporter会被保存起来；
protocol是通过这种方式得到的（详见代码）：Protocol.class获取扩展的类加载器，得到它的适配。我们会得到protocol接口里面当前要用的（Protocol有多个实现）；
由于使用Dubbo协议进行暴露，于是使用DubboProtocol；我们也会把它注册到注册中心，于是使用RegistryProtocol；
DubboProtocol和RegistryProtocol都有一个方法export()，暴露是如何进行的？
会先来到RegistryProtocol的export()方法，先来到注册中心来暴露；

public class RegistryProtocol implements Protocol {
    ...
    @Override
    public <T> Exporter<T> export(final Invoker<T> originInvoker) throws RpcException {
        //export invoker
        final ExporterChangeableWrapper<T> exporter = doLocalExport(originInvoker);
        ...
        ProviderConsumerRegTable.registerProvider(originInvoker, registryUrl, registedProviderUrl);

        if (register) {
            register(registryUrl, registedProviderUrl);
            ProviderConsumerRegTable.getProviderWrapper(originInvoker).setReg(true);
        }

        ...
        return new DestroyableExporter<T>(exporter, originInvoker, overrideSubscribeUrl, registedProviderUrl);
    }
    ...
    private <T> ExporterChangeableWrapper<T> doLocalExport(final Invoker<T> originInvoker) {
        ...
        ExporterChangeableWrapper<T> exporter = (ExporterChangeableWrapper<T>) bounds.get(key);
        if (exporter == null) {
            synchronized (bounds) {
                exporter = (ExporterChangeableWrapper<T>) bounds.get(key);
                if (exporter == null) {
                    final Invoker<?> invokerDelegete = new InvokerDelegete<T>(originInvoker, getProviderUrl(originInvoker));
                    exporter = new ExporterChangeableWrapper<T>((Exporter<T>) protocol.export(invokerDelegete), originInvoker);
                    bounds.put(key, exporter);
                }
            }
        }
        return exporter;
    }
}

RegistryProtocol的export()方法：第一步：originInvoker是原生的执行者，封装了服务的实现、接口和url地址。doLocalExport来做本地的暴露；第二步：ProviderConsumerRegTable（提供者和消费者的注册表），注册表里面注册提供者，注册就是把提供者、注册中心地址、提供者的url地址传进来；
doLocalExport方法：第一步：做一个暴露器：exporter，拿到要暴露的执行者，调用protocol（DubboProtocol）进行暴露（使用Dubbo协议进行服务的暴露）；

public class DubboProtocol extends AbstractProtocol {
    ...
    @Override
    public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
        URL url = invoker.getUrl();

        // export service.
        String key = serviceKey(url);
        DubboExporter<T> exporter = new DubboExporter<T>(invoker, key, exporterMap);
        exporterMap.put(key, exporter);
        ...
        openServer(url);
        ...
        return exporter;
    }
    private void openServer(URL url) {
        ...
        String key = url.getAddress();
        ...
        if (isServer) {
            ExchangeServer server = serverMap.get(key);
            if (server == null) {
                serverMap.put(key, createServer(url));
            } else {
                // server supports reset, use together with override
                server.reset(url);
            }
        }
    }
    private ExchangeServer createServer(URL url) {
        ...
        ExchangeServer server;
        try {
            server = Exchangers.bind(url, requestHandler);
        } catch (RemotingException e) {
            ...
        }
        ...
        return server;
    }
    ...
}

先拿到url地址，相当于我们要在注册中心里面调用的地址。把地址各种转化，包装成DubboExporter（暴露器）;
DubboProtocol会做一件事：openServer（打开服务器）；
openServer会先拿到地址（服务暴露的端口），ExchangeServer会调用createServer来创建一个信息交换的服务器（如果server为空）；
createServer方法会创建一个服务器（ExchangeServer），调用Exchangers.bind(..., ...)方法来绑定服务器和请求的处理器。这个bind其实是Transporters（传输器）来进行bind，Transporters进行的bind就会进入NettyTransporter的底层了（启动netty服务器等）；
所以，当我们openServer，先是创建服务器时，其实就是启动netty服务器，监听某一端口（eg:20880）；

RegistryProtocol的doLocalExport(...)方法的下面：

ProviderConsumerRegTable.registerProvider(originInvoker, registryUrl, registedProviderUrl)：是ProviderConsumerRegTable注册提供者；

public class ProviderConsumerRegTable {
    public static ConcurrentHashMap<String, Set<ProviderInvokerWrapper>> providerInvokers = new ConcurrentHashMap<String, Set<ProviderInvokerWrapper>>();
    public static ConcurrentHashMap<String, Set<ConsumerInvokerWrapper>> consumerInvokers = new ConcurrentHashMap<String, Set<ConsumerInvokerWrapper>>();

    public static void registerProvider(Invoker invoker, URL registryUrl, URL providerUrl) {
        ProviderInvokerWrapper wrapperInvoker = new ProviderInvokerWrapper(invoker, registryUrl, providerUrl);
        String serviceUniqueName = providerUrl.getServiceKey();
        Set<ProviderInvokerWrapper> invokers = providerInvokers.get(serviceUniqueName);
        if (invokers == null) {
            providerInvokers.putIfAbsent(serviceUniqueName, new ConcurrentHashSet<ProviderInvokerWrapper>());
            invokers = providerInvokers.get(serviceUniqueName);
        }
        invokers.add(wrapperInvoker);
    }
    ...
}

这个注册其实是保存一些信息：providerInvokers（服务提供者的执行者），与此同时，有consumerInvokers。
providerInvokers和consumerInvokers保存：url地址，和对应的服务提供者/消费者的执行器；
执行器里面有真正的服务的对象的实现等等，把这种管理关系（要暴露的服务和地址）维护在这里，至此，服务暴露；

服务暴露的两步：

DubboProtocol会启动Netty的服务器，监听某一端口（eg：20880）；
registry会帮我们注册服务，把服务的地址保存到注册中心，每一个url地址的调用会来保存它实际的invoker（执行器）；

当我们暴露服务的时候：

我们要获取到invoker：getInvoker()（获取到执行器）；
我们使用Protocol来暴露执行器；
而Protocol会使用两个，一个是DubboProtocol，一个是RegistryProtocol，这两个protocol对应两个Exporter（暴露者）；
DubboProtocol：开启服务器；
RegistryProtocol：把：每一个服务和对应的url地址信息，都保存在注册表（ProviderConsumerRegTable）里面。注册表里面缓存了：一个url地址，和对应的执行器。执行器里面有真正的服务。通过url地址，我们可以拿到执行器，就可以完成服务的调用了；
