二代精简（2nd Basic）面板以及smartline 精彩系列面板如何组态“数据记录”功能

代精简（2nd Basic）面板以及smartline 精彩系列面板如何组态“数据记录”功能

数据记录用于采集、处理和记录来自工业系统的过程数据。报警记录主要用于记录项目报警。

以下内容为二代精简面板组态“数据记录”的步骤。

步骤1：

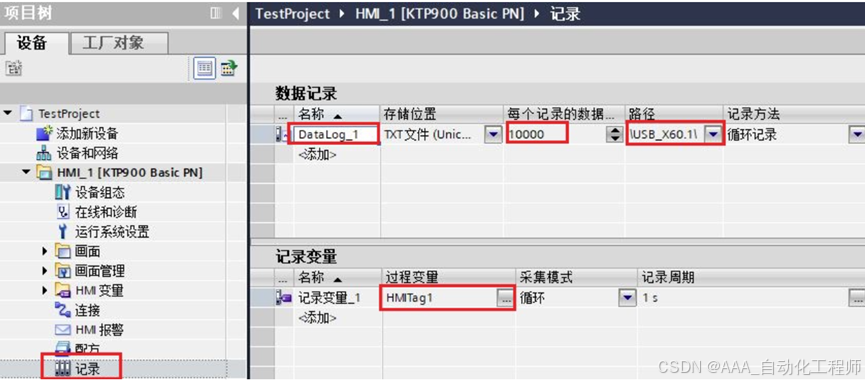

双击打开项目树下的历史数据(TIA Portal V15.1以下版本)/记录（TIA Portal V16)，在“数据记录”选项卡中添加“数据记录”。

修改名称为DataLog_1。修改“每个记录的数据记录数”为10000。

步骤2：
在“记录变量”中添加过程变量“HMITag1”，设置其采集模式为“循环”，记录周期是1s。

步骤3：
仿真测试。

启动项目仿真后，可以打开电脑C盘，系统会自动生成“USB_X60.1”的文件夹，文件夹中已经生成txt格式的“DataLog_10”的文件。
