TIA博途Wincc中制作电机风扇或水泵旋转动画的具体方法示例

0.2

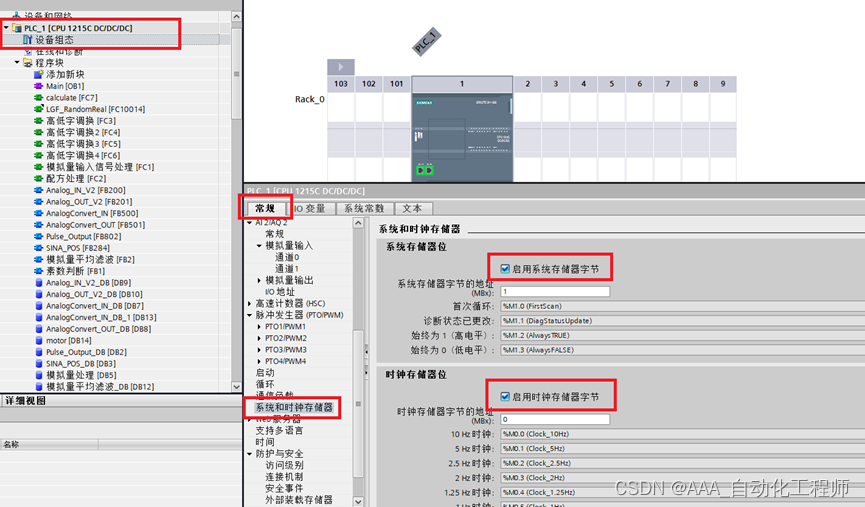

如下图所示，打开TIA博途软件，新建一个项目，添加一个1215 PLC，双击进入设备组态，设置属性—常规—系统和时钟存储器，勾选“启用系统存储器字节”、“启用时钟存储器字节”，
1

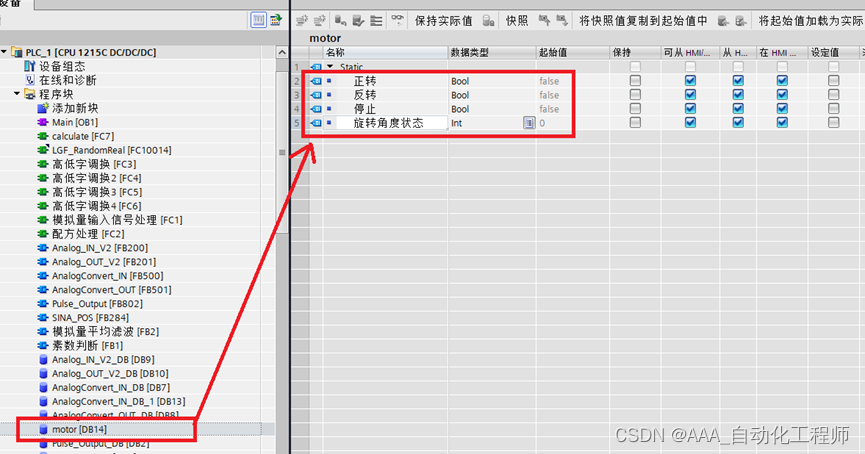

如下图所示，添加一个全局DB块，这里命名为motor，在DB块中添加所需的变量，
2

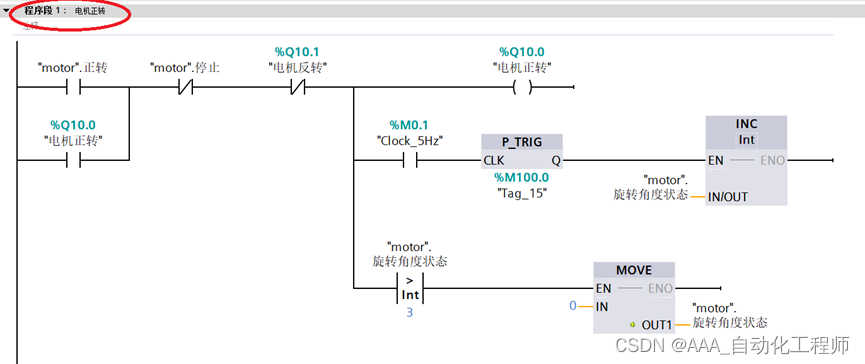

如下图所示，在OB1中编写简单的电机正反转程序用于测试；

电机正转：电机正转运行后，每隔0.2S，旋转角度状态值增加1，当大于3时，复位为0，
3

电机反转
