升降压模块——PW13

一、电源芯片介绍

        本模块使用南芯半导体的DC-DC芯片SC8701。SC8701芯片有以下特点：支持超宽的输入及输出电压，输入电压2.7V至36V，输出电压2V至36V。SC8701采用了业内领先的10V/2A MOSFET驱动器，最大限度地使用外部MOSFET以获得高效率。SC8701支持输入电流限流，输出电流限流，过温保护以确保芯片能正常工作在各种异常情况。SC8701的输出电压及输入输出电流限流可通过PWM信号动态调整，开关频率为200KHz至600KHz可调，客户可灵活的依据系统需求进行相应设计。

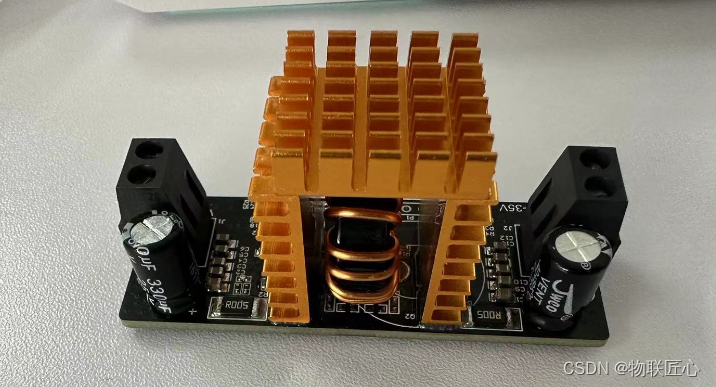

二、产品样图



三、输出电压调整

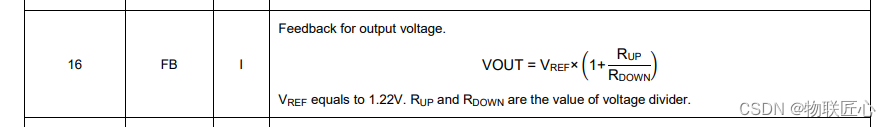

        作为一个升降压模块，输出的电压一定是可调的。根据规格书上写的

经过计算，若要输出12V，Rup=27K，Rdown=3K。若要输出24V，Rup=56K，Rdown=3K。以此类推可以自由设置输出电压。

四、总结

        此模块使用方便，只需要根据丝印接线就可以正常使用。可以接受大电流负载，温度低，转化率高，可以大大提升效率以及芯片的寿命，减少损耗。

欲采购此模块可上https://item.taobao.com/item.htm?id=753675927945&skuId=5365096658619&spm=a1z10.5-c.w4002-22344071562.23.20cf466dDPX4iq

购买​​​​​​​
