Android中如果想要实现下面的效果就的用到这个

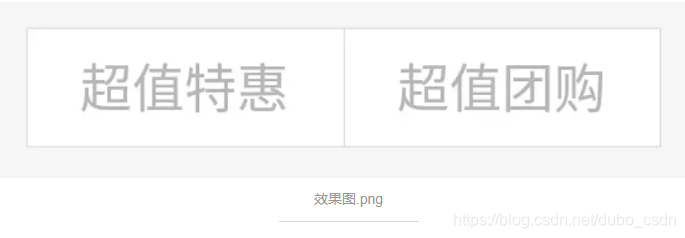

1.把两个图片拼到一起

<?xml version="1.0" encoding="utf-8"?>
 <layer-list xmlns:android="http://schemas.android.com/apk/res/android">
     <!-- 第一层 -->
     <item>
         <shape>
             <solid android:color="#FFFFFF" />
             <stroke
                 android:width="1px"
                 android:color="#ffdbdbdb" />
         </shape>
     </item>

     <!-- 第二层 -->
     <item
         android:left="1px"
         android:bottom="1px"
         android:top="1px">
         <shape>
             <solid android:color="#FFFFFF" />
         </shape>
     </item>
 </layer-list>

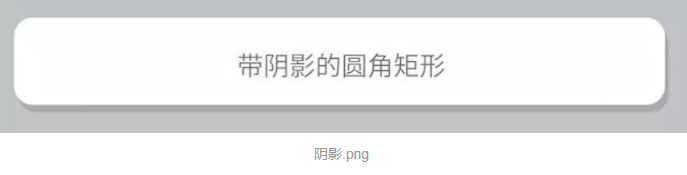

2.带阴影的效果

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <!-- 灰色阴影 -->
     <item
         android:left="2dp"
         android:top="4dp">
         <shape>
             <solid android:color="@android:color/darker_gray" />
             <corners android:radius="10dp" />
         </shape>
     </item>
     <!-- 白色前景 -->
     <item
        android:bottom="4dp"
         android:right="2dp">
         <shape>
            <solid android:color="#FFFFFF" />
             <corners android:radius="10dp" />
        </shape>
     </item>
 </layer-list>

3.自定义进度条效果

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android" >

    <item
        android:id="@android:id/background"
        android:drawable="@drawable/be_later_progress_shape">

    </item>
    <item android:id="@android:id/secondaryProgress">
        <clip>
            <nine-patch android:src="@drawable/be_later_progress_in" />
        </clip>
    </item>
    <item android:id="@android:id/progress">
        <clip>
            <nine-patch android:src="@drawable/be_later_progress_in" />
        </clip>
    </item>
</layer-list>

4.评价中的星星

关键在stytle中

<RatingBar
            android:id="@+id/score1"
            style="@style/rating_bar_style"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginLeft="20dp"
            android:gravity="center"
            android:numStars="5"
            android:rating="5.0" />

stytle

<style name="rating_bar_style" parent="@android:style/Widget.RatingBar">
        <item name="android:progressDrawable">@drawable/rating_bar</item>
        <item name="android:minHeight">20dip</item>
        <item name="android:maxHeight">24dip</item>
    </style>

drawable

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <!--主背景-->
    <item
        android:id="@android:id/background"
        android:drawable="@drawable/grey_start" />
    <!--副进度条-->
    <item
        android:id="@android:id/secondaryProgress"
        android:drawable="@drawable/grey_start" />
    <!--主进度条-->
    <item
        android:id="@android:id/progress"
        android:drawable="@drawable/cp_start" />
</layer-list>

5.进度条

<ProgressBar
        android:id="@+id/pb"
        style="?android:attr/progressBarStyleHorizontal"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:progressDrawable="@drawable/progress_horizontal" />

<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:id="@android:id/background"
        android:drawable="@drawable/security_progress_bg">

    </item>
    <item
        android:id="@android:id/secondaryProgress"
        android:drawable="@drawable/security_progress">

    </item>
    <item
        android:id="@android:id/progress"
        android:drawable="@drawable/security_progress">
    </item>
</layer-list>
