2021年10月27日 计组

1. CPU指令执行过程

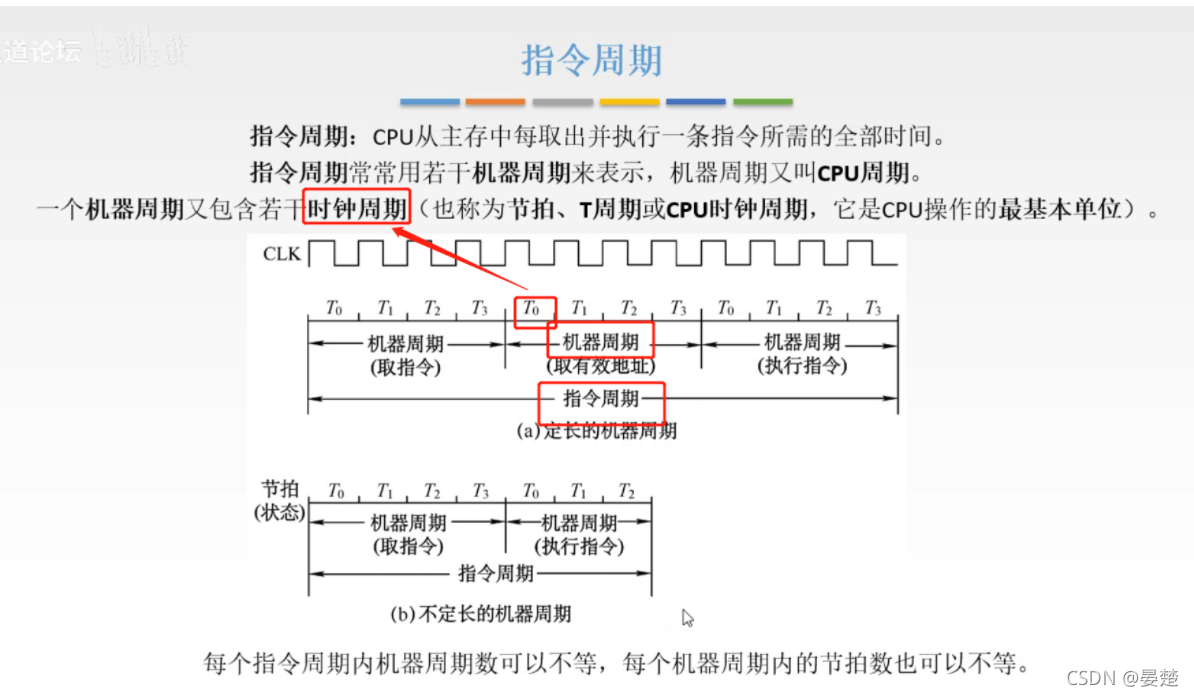

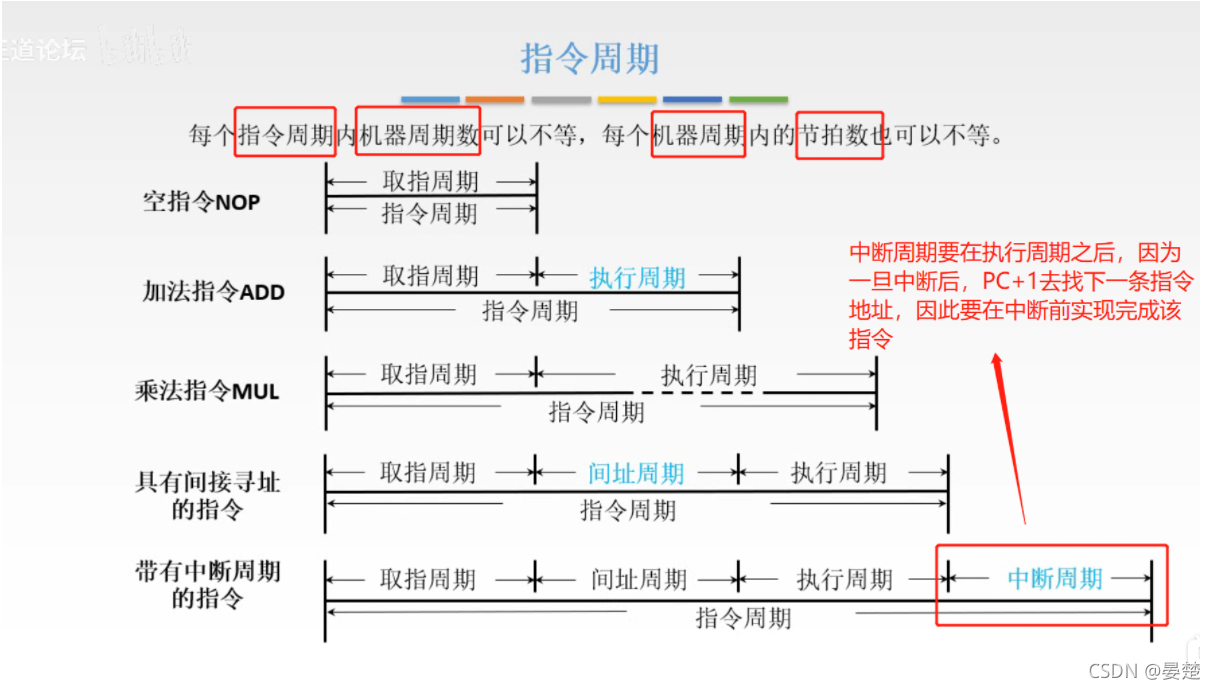

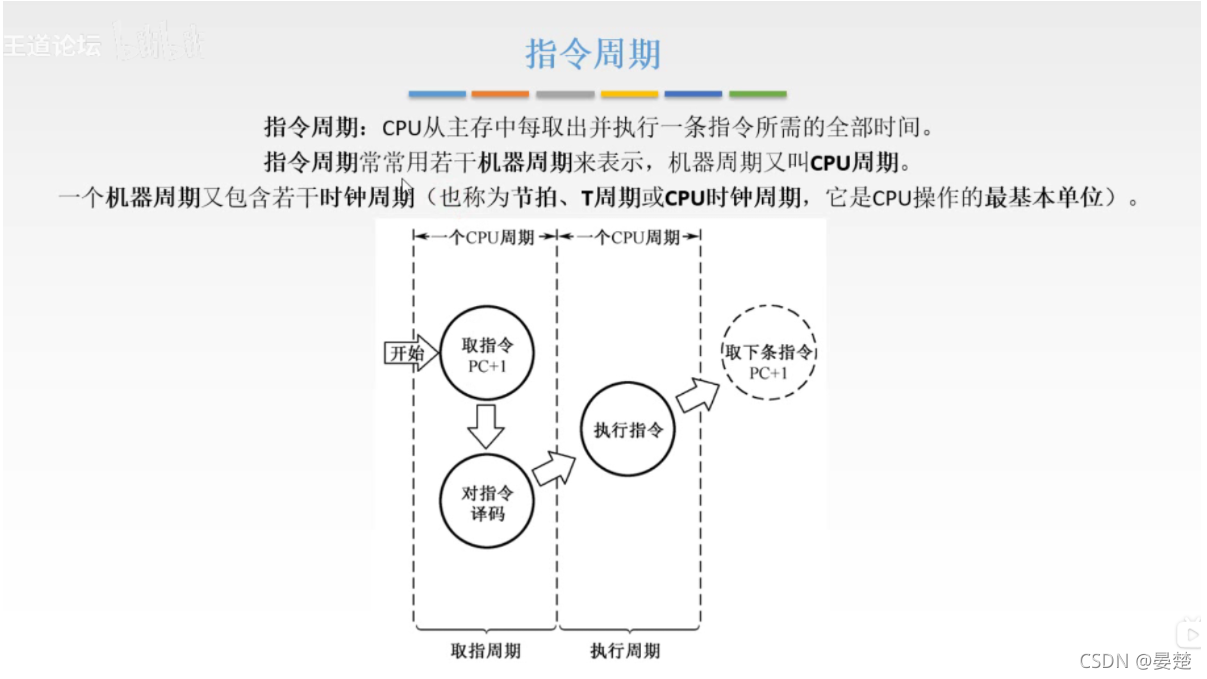

1.1 指令周期

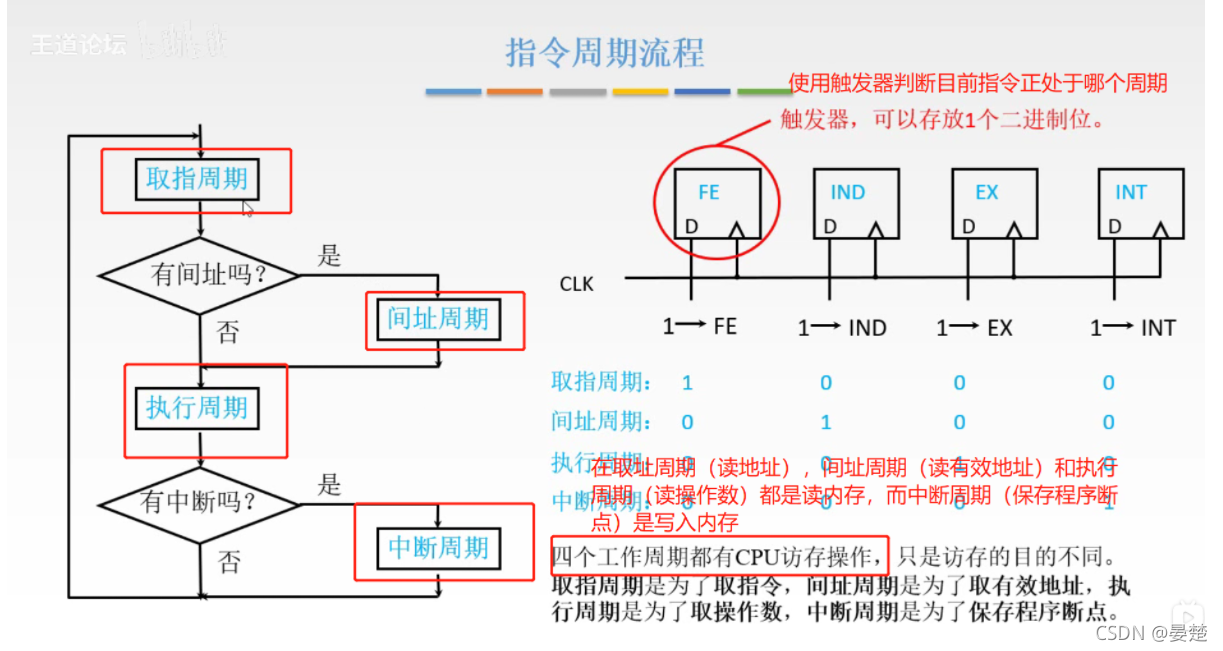

1.2 指令周期流程

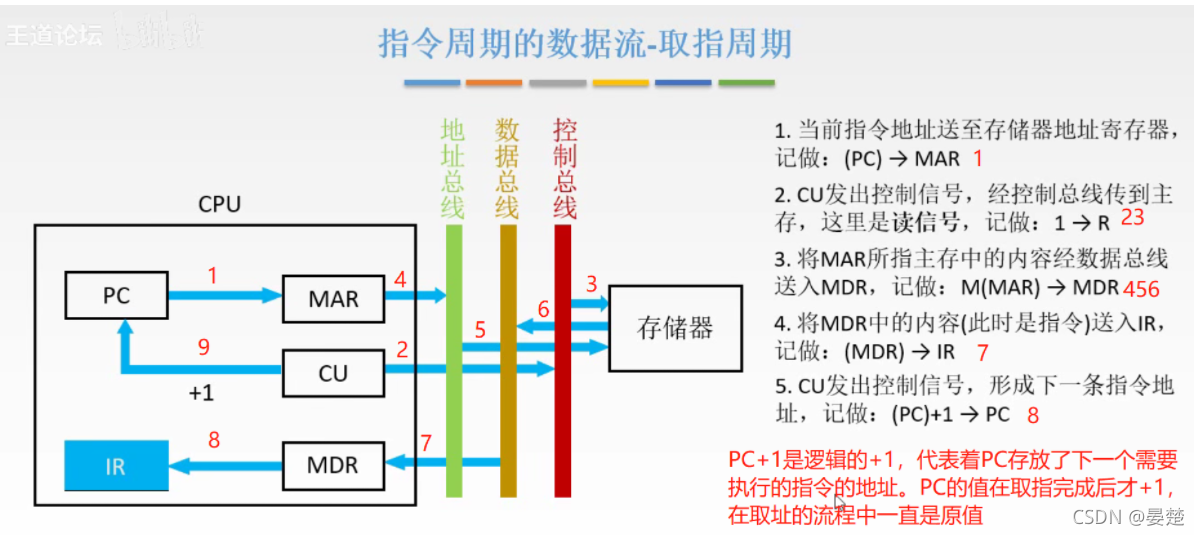

1.2.1 取址周期

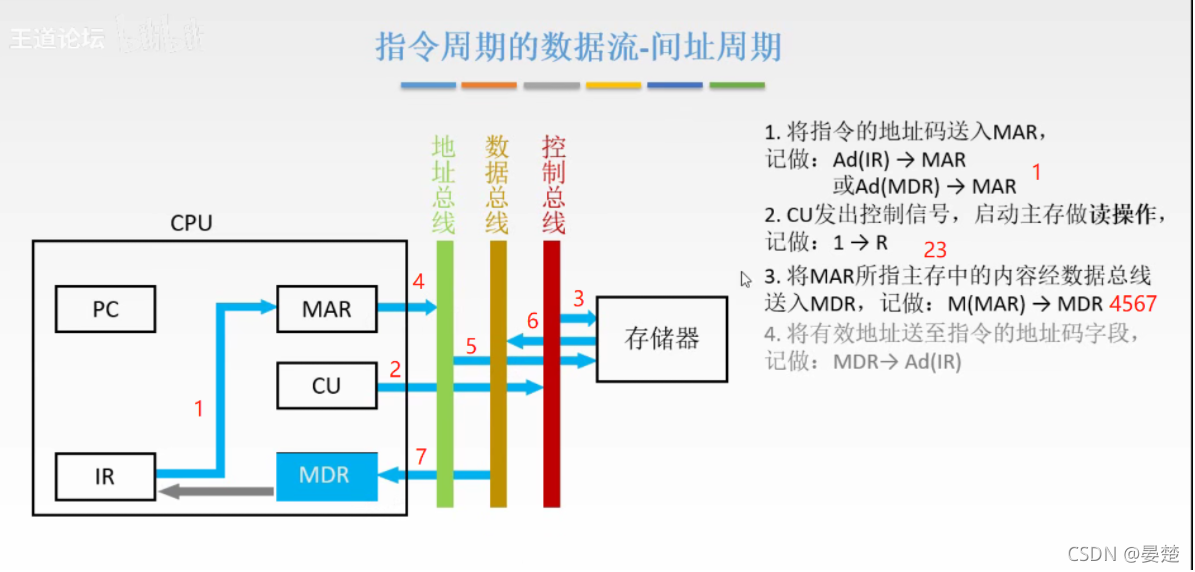

1.2.2 间址周期

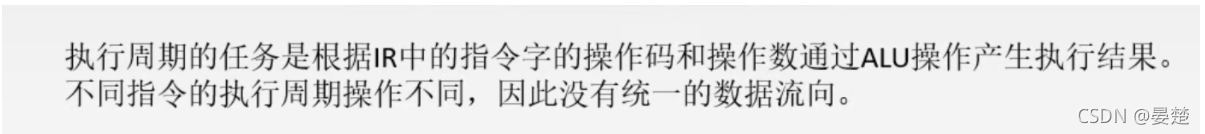

1.2.3 执行周期

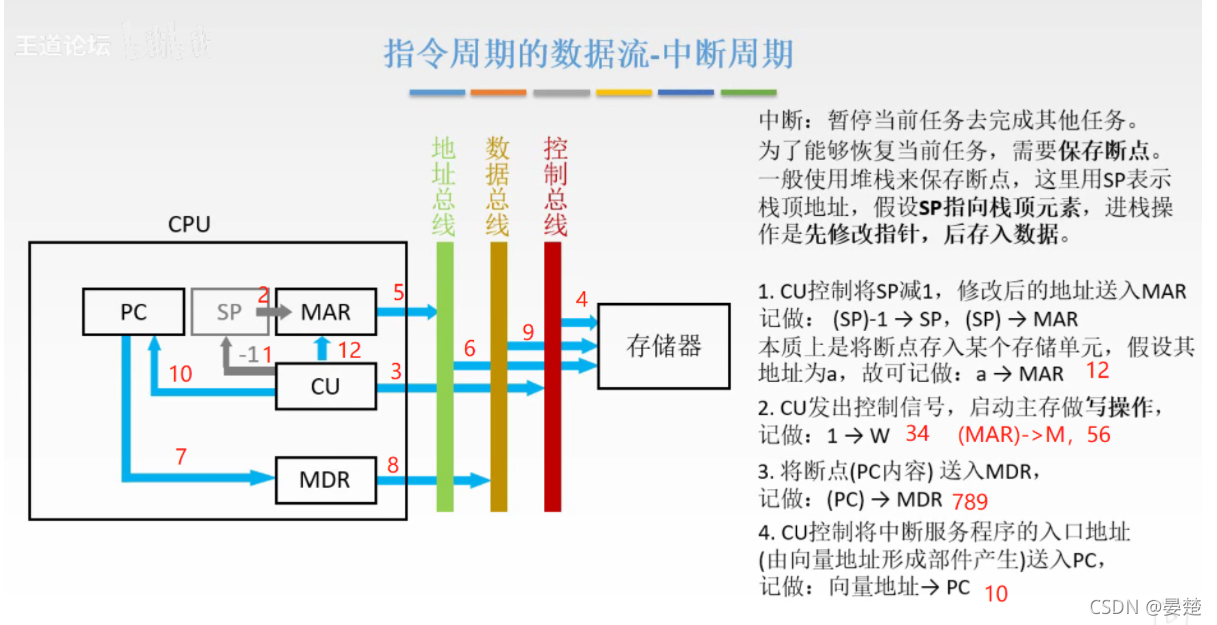

1.2.4 中断周期

1-9保存断点，10跳转到其它任务

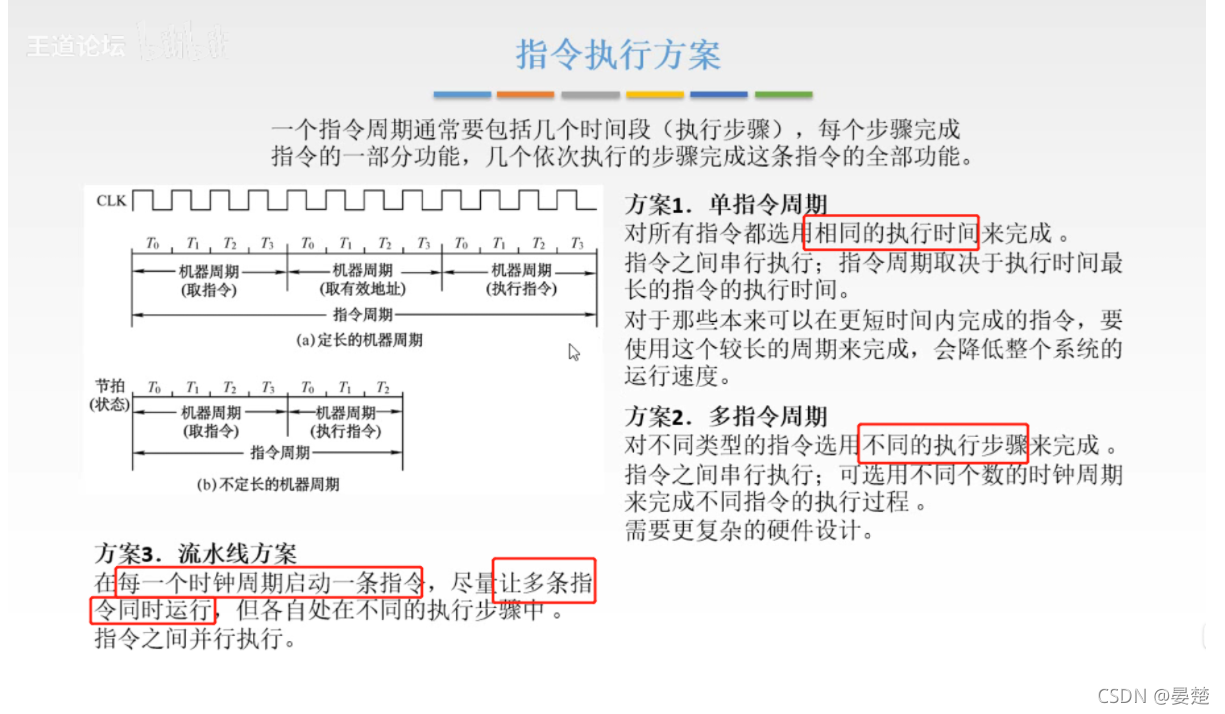

1.3 指令执行方案

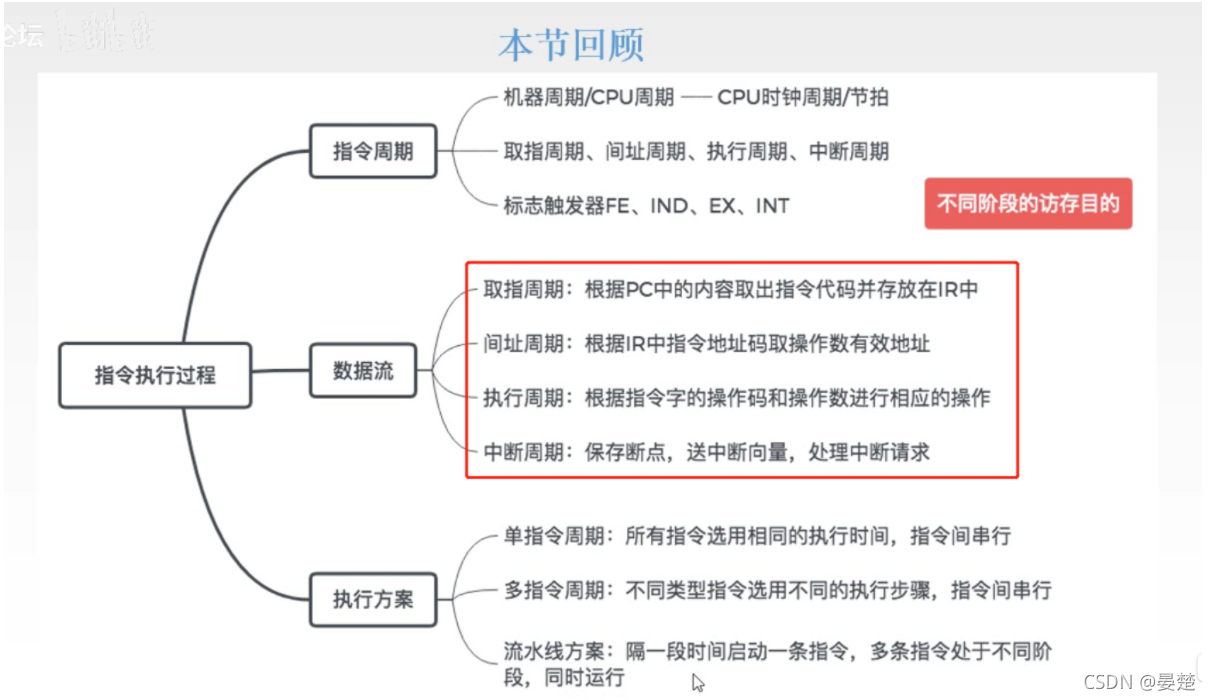

1.4 总结

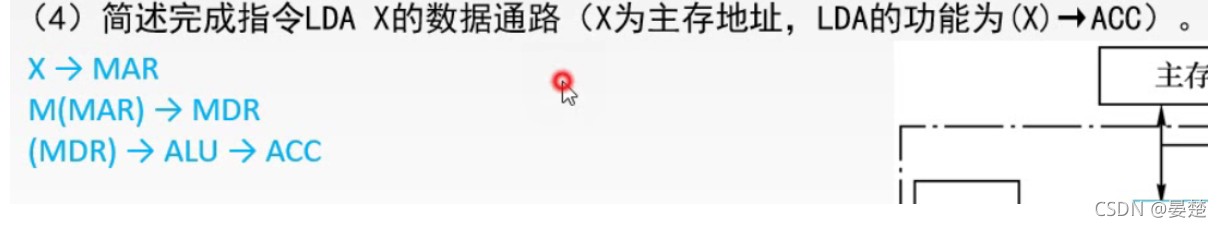

2. 数据通路

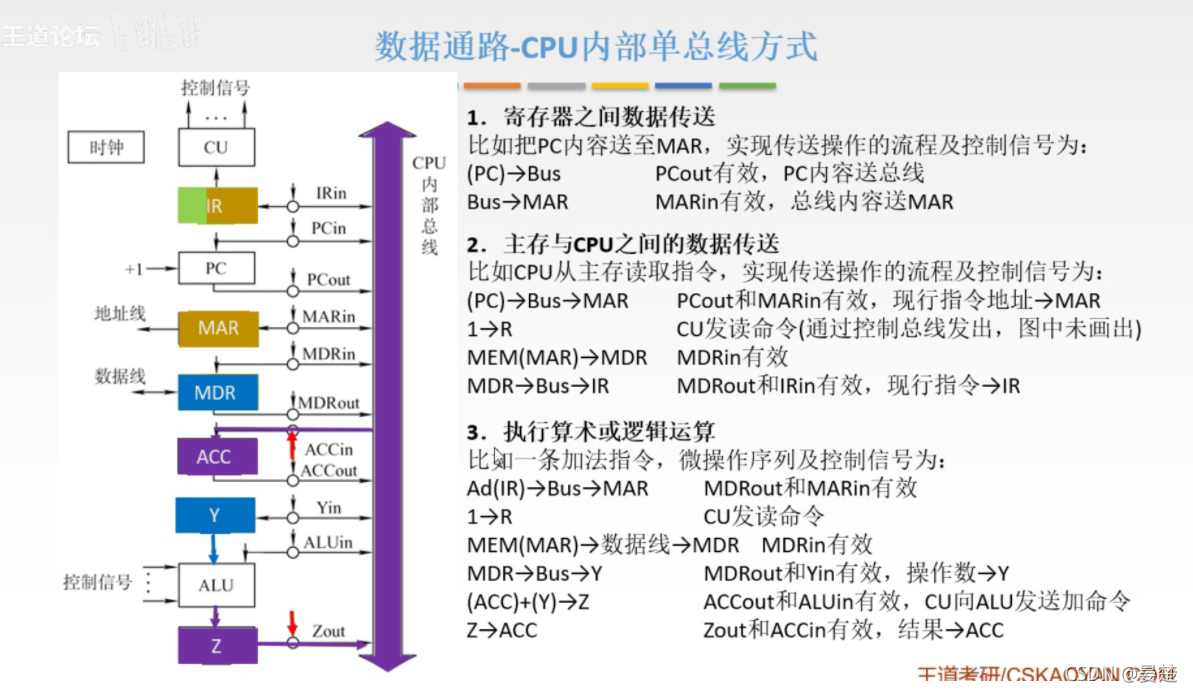

2.1 CPU内部单总线方式

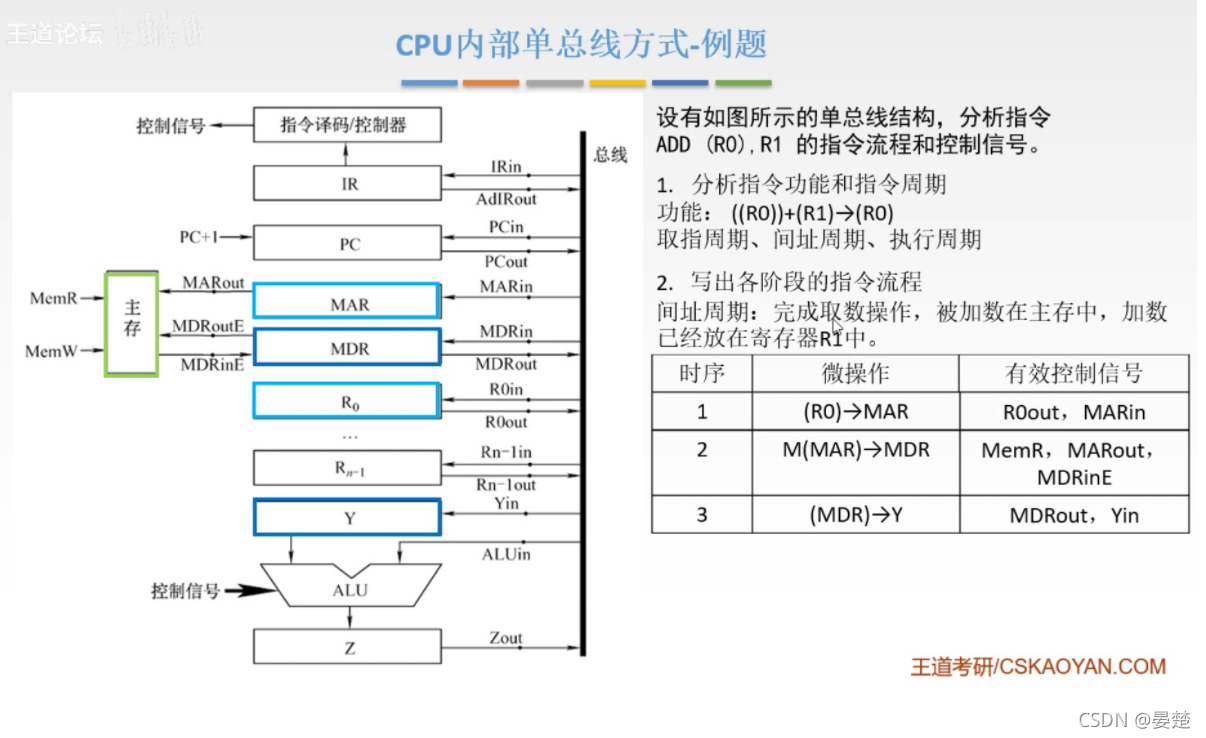

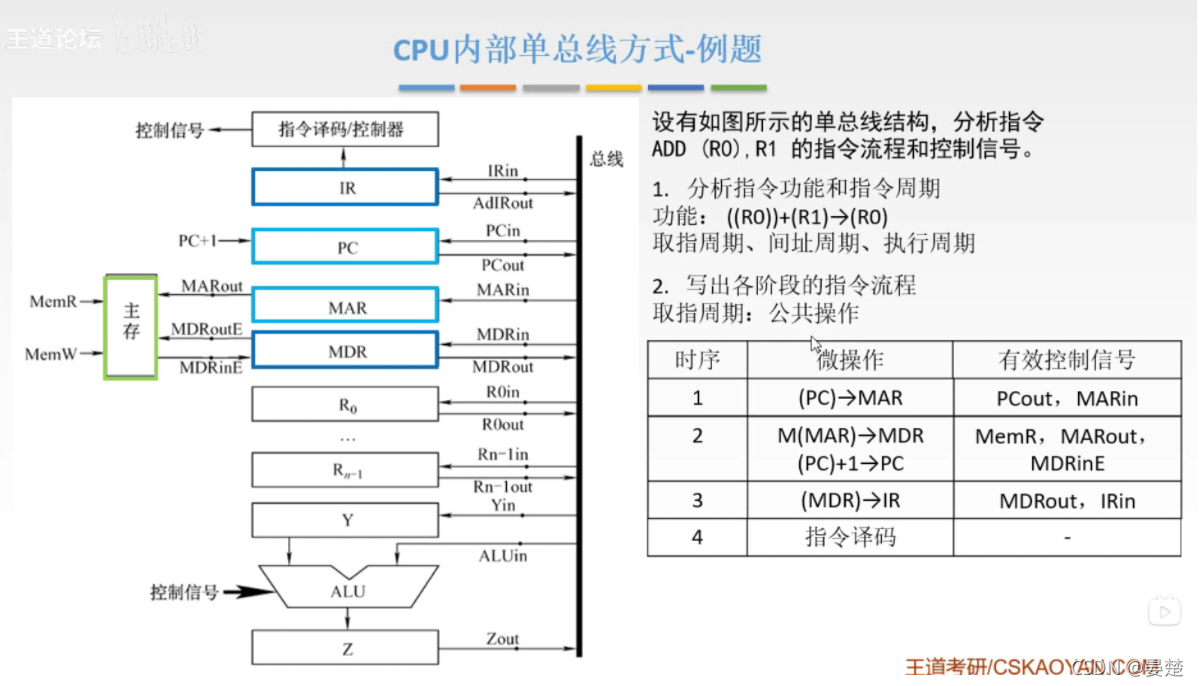

2.1.1 例题

取址周期



间址周期

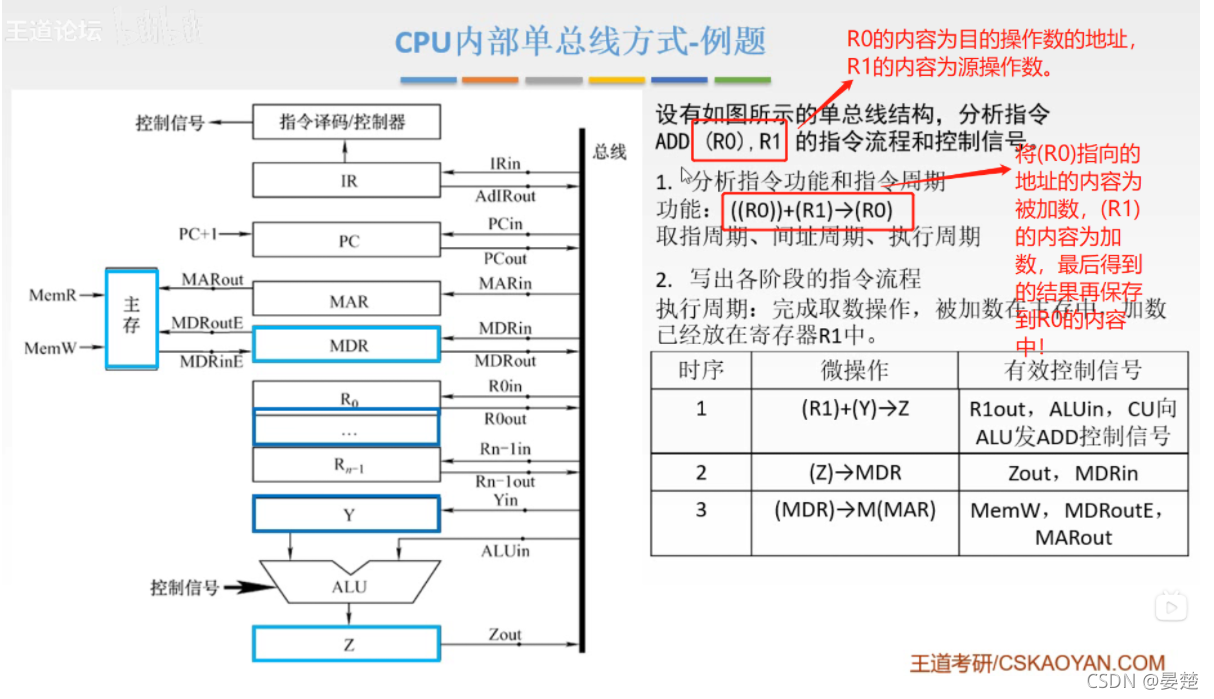

执行周期

2.1.2 总结

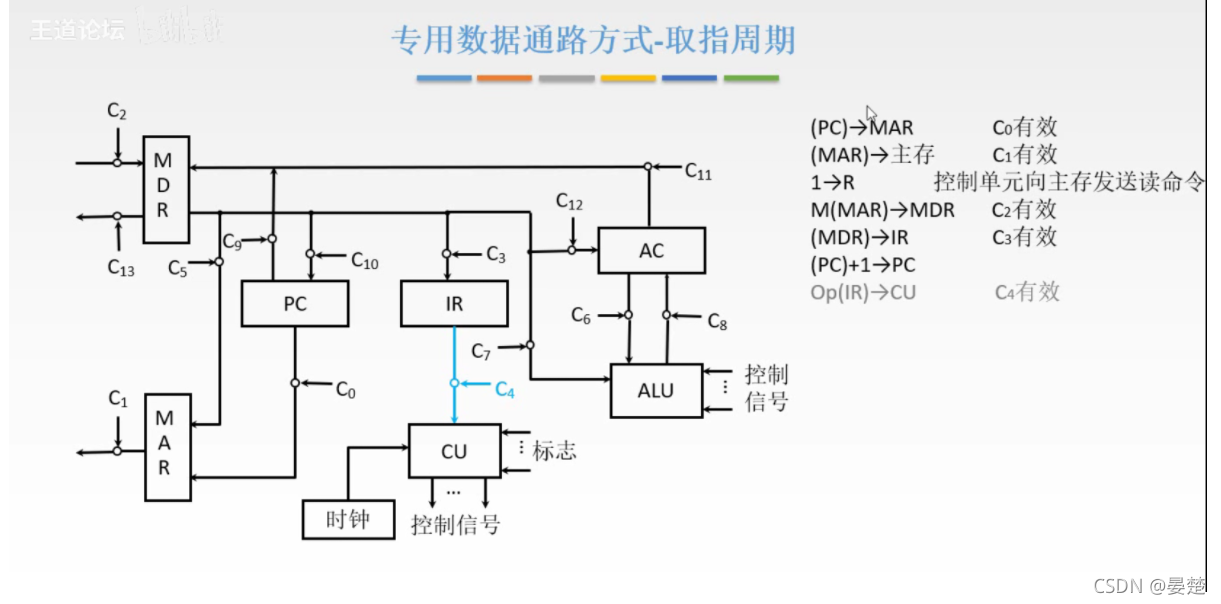

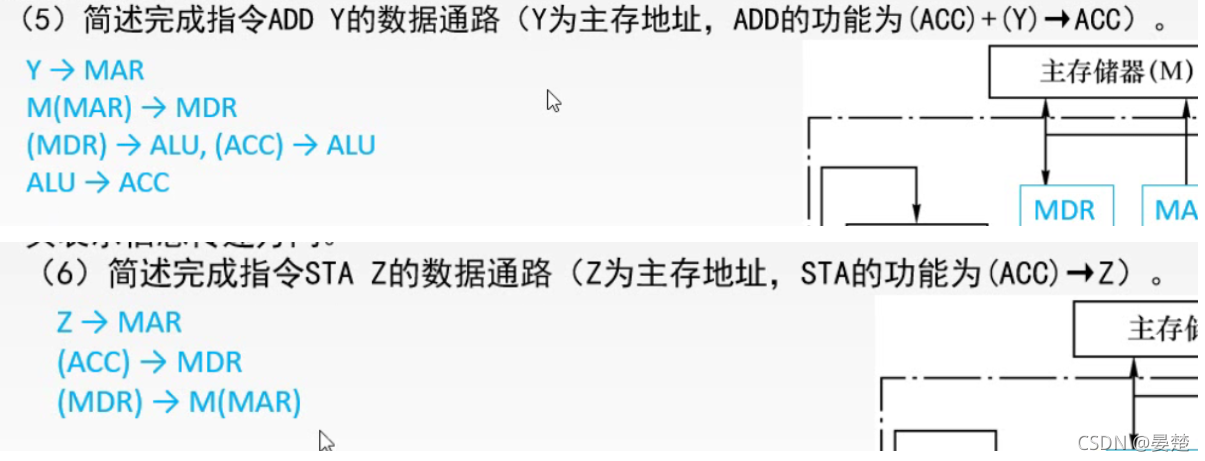

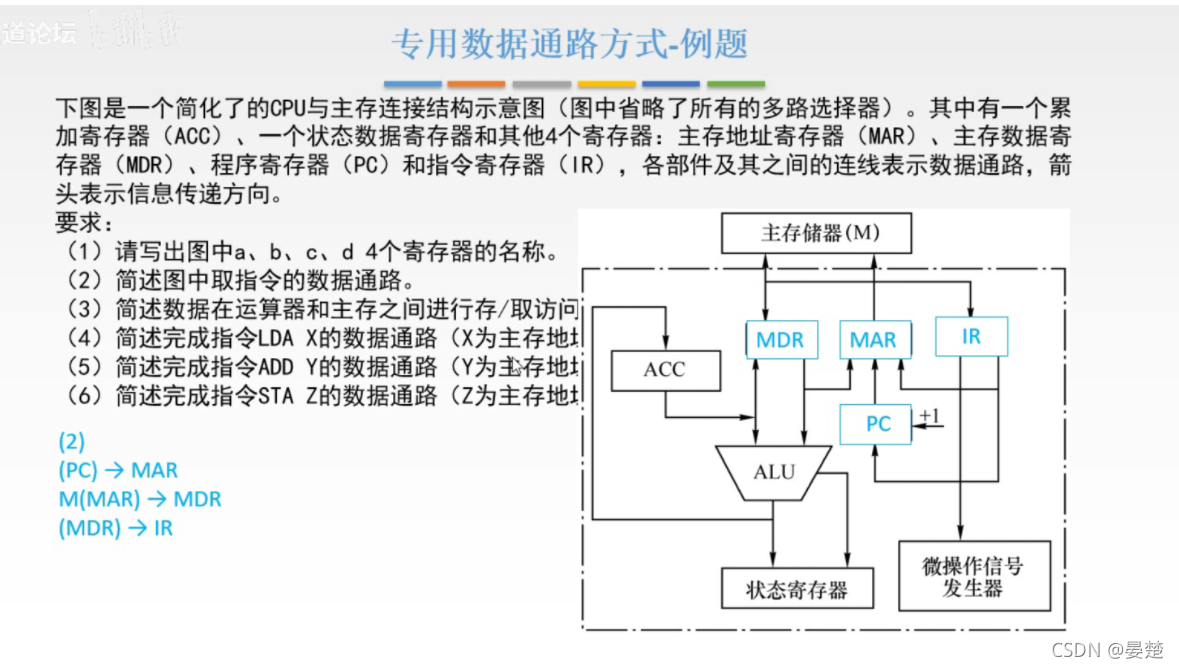

2.2 专用数据通路



2.2.1 总结

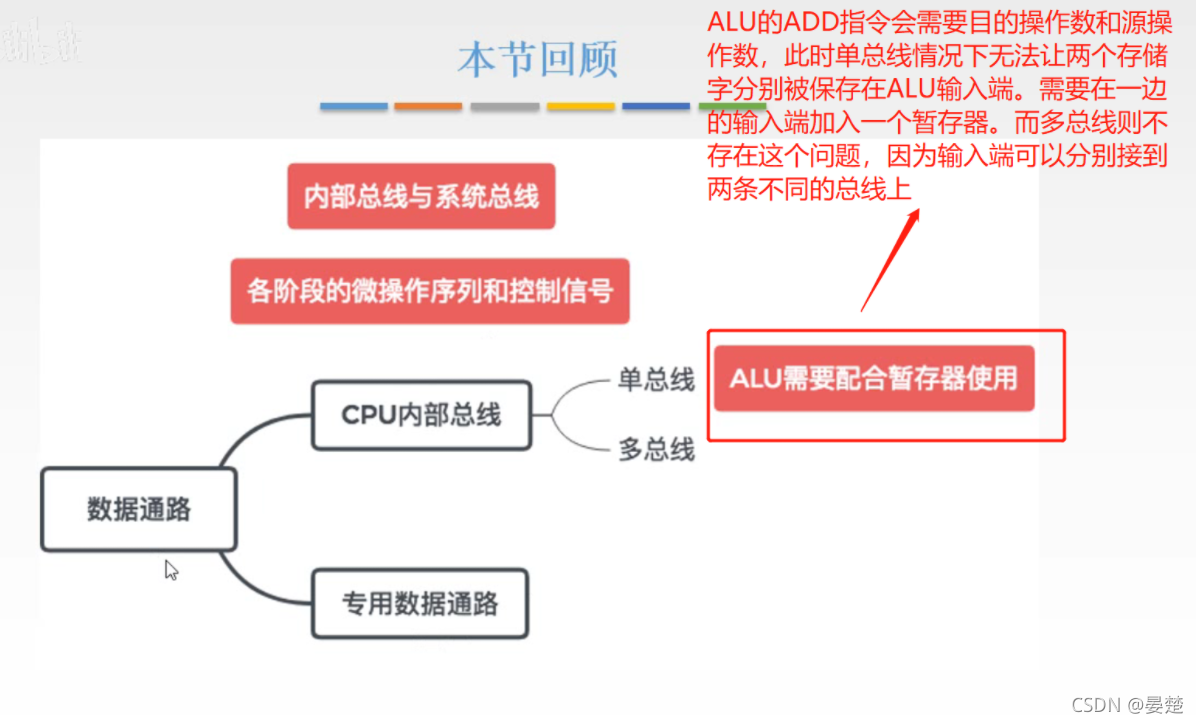

总结

1. 以LOAD A为例谈谈你知道的指令的执行过程？各个阶段的目的又是什么？

  完整的指令周期有四个阶段，分别为取址周期、间址周期、执行周期和终端周期。其中：取址周期（(PC)->MAR，CU->R(1)，M(MAR)->MDR，(MDR)->IR 译码 (PC）+1->PC），间址周期（(IR)->MAR，CU->R(1)，M(MAR)->MDR，(MDR)->MAR），执行周期（CU->R(1)，M(MAR)->ALU），中断周期（(SP)-1->SP，(SP)->MAR，CU->R(0)， (MAR)->M，(PC)->MDR，向量地址->PC）
