sd卡如何进入spi模式

原创 已于 2023-02-11 18:42:10 修改 · 618 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#驱动开发

于 2023-02-08 11:42:55 首次发布

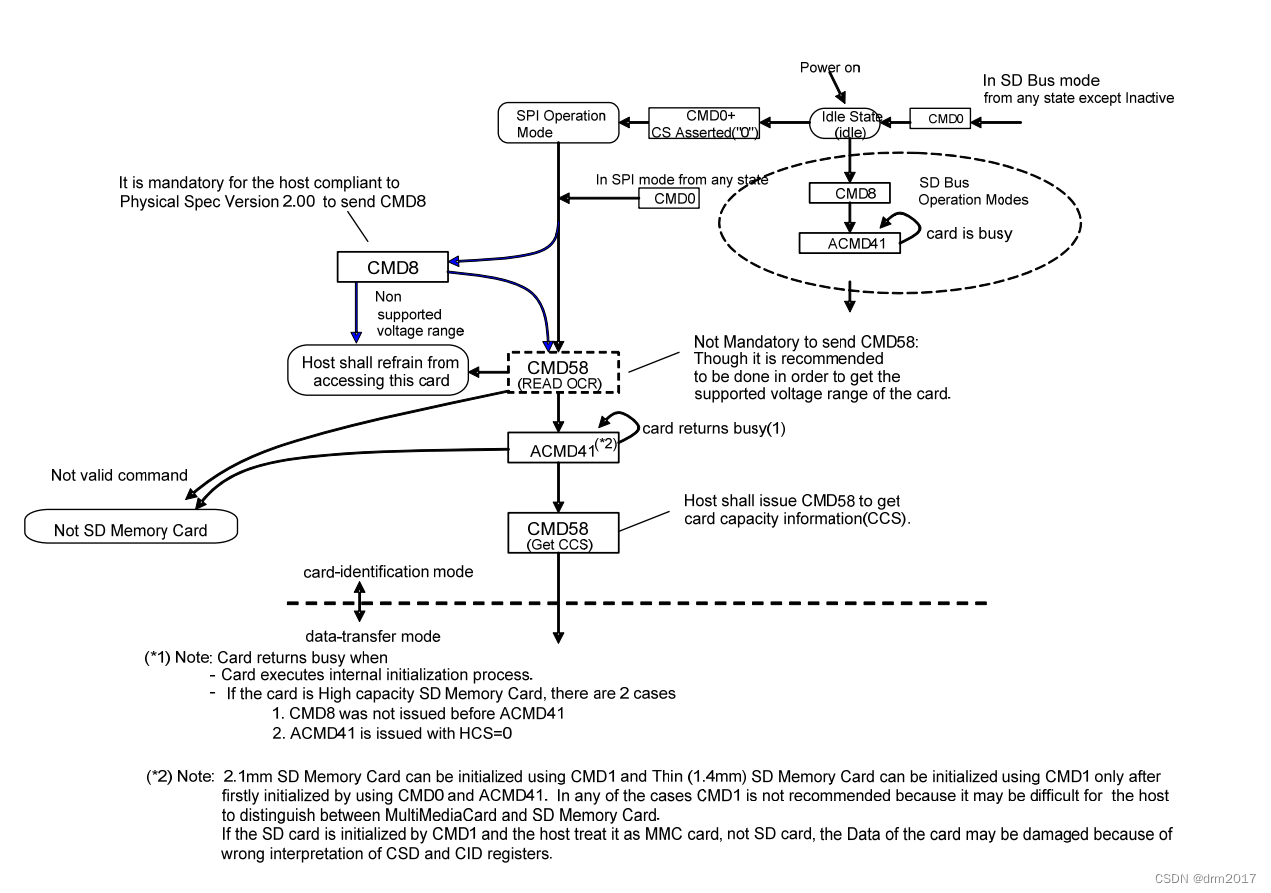

在设备启动时，发送CMD0并保持CS（data3）脚为低可进入SPI模式。若要退出此模式转为SD卡模式，则需执行电源循环，即断电后再重新上电。

1、如果上电的时候发送CMD0，并且CS脚为低（即data3脚），则进入SPI模式

2、如果要退出SPI模式进入SD卡模式，需要重新掉电，再上电
