【纸飞机串口调试工具】实时数据记录仪

纸飞机串口工具介绍

纸飞机一款性能强劲且专业的串口/网络/HID调试助手，具有多窗口绘图、关键字高亮、数据分窗和数据过滤等众多功能，可以极大的方便嵌入式开发人员的调试过程。本文介绍实时数据记录仪功能。

软件下载

下载链接：https://io.comassistant.cn/
绘图教程：https://www.bilibili.com/video/BV1E3411E7vu
功能演示：https://www.bilibili.com/video/BV1df4y1k71h

功能介绍

纸飞机调试助手支持实时存储数据的功能，定时将收到的数据存储到硬盘里，这里的数据包括：原始数据、显示数据、曲线数据等。

• 原始数据：纸飞机收到的未经任何处理的数据，存储为DAT格式文件，可以使用文本编辑器或者十六进制编辑器打开；
• 显示数据：显示在界面上的数据，比如软件上显示的时间戳会被记录在显示数据里、不可见的非文本字符不会被记录在显示数据里，存储为TXT格式文件，可以使用文本编辑器打开；
• 曲线数据：各个绘图窗口里的数据，软件会默认给每一个数据点添加时间戳（注意它和发送按钮旁边的时间戳功能无关），存储为CSV格式文件，可以使用文本编辑器或者Excel打开；

功能演示

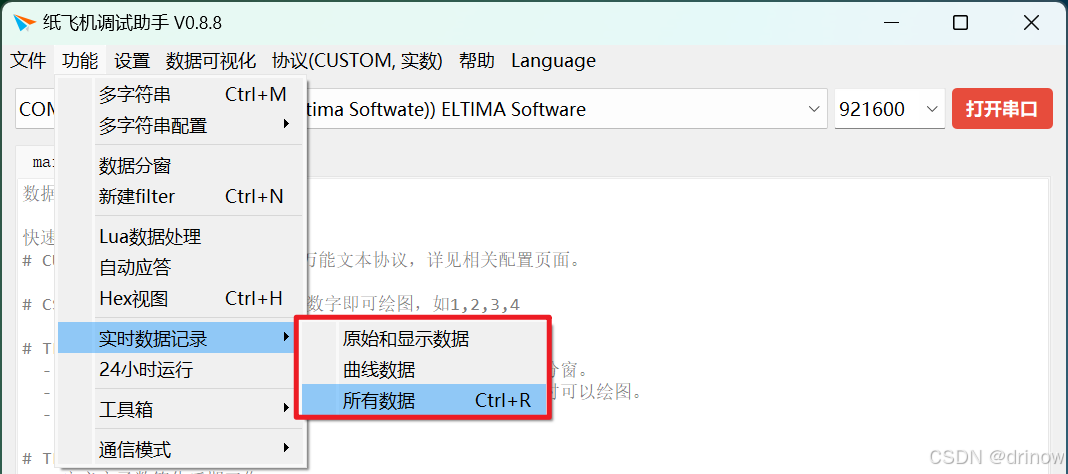

根据自己需要，打开对应的功能

在端口未打开的时候，你可以选择一个文件夹存储记录的日志，在端口已经打开的情况，纸飞机调试助手会自动在程序所在路径新建一个目录用于存储日志。

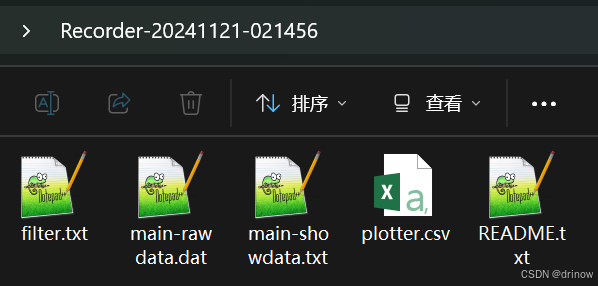

配置完成后，纸飞机收到任何数据，都会将其实时写入硬盘里，如下图

main-rawdata.dat就是原始数据
main-showdata.txt就是显示
filter.txt就是filter窗口里的数据
plotter.csv就是plotter绘图窗口里的数据，
README.txt是一个文本说明文档
因纸飞机支持多窗口绘图和分窗显示，每个窗口对应一个文件，所以实际的名字和文件数量不会完全一样。

The END
