【纸飞机串口调试工具】文本数据分窗（STAMP协议）

纸飞机串口工具介绍

纸飞机一款性能强劲且专业的串口/网络/HID调试助手，具有多窗口绘图、关键字高亮、数据分窗和数据过滤等众多功能，可以极大的方便嵌入式开发人员的调试过程。本文介绍STAMP协议的数据分窗功能。

软件下载

下载链接：https://io.comassistant.cn/
绘图教程：https://www.bilibili.com/video/BV1E3411E7vu
功能演示：https://www.bilibili.com/video/BV1df4y1k71h

STAMP协议适用场合

STAMP协议适用于需要由下位机来指定时间信息的场合

STAMP 协议介绍

STAMP协议是TEXT协议的拓展，读者朋友可以跳转阅读，相比于TEXT协议，STAMP协议可以由下位机来指定X轴，大多数情况下X轴用来填充系统运行时间，用于数据和时间对齐有较高要求的场合。STAMP协议格式如下：

<stamp>{title}string

其中：

1. 对于同一个title，不同行的stamp一定是递增的实数数据
2. title是自定义的英文标题，你可以取任何你喜欢的title，通常我喜欢按照功能来取名
3. string是你想要打印的英文内容，注意这是一个换行符（0x0A）结尾的字符串,当string为逗号分隔数字时（如1,2,3,4）纸飞机便可以自动地进行绘图

多窗口分窗演示

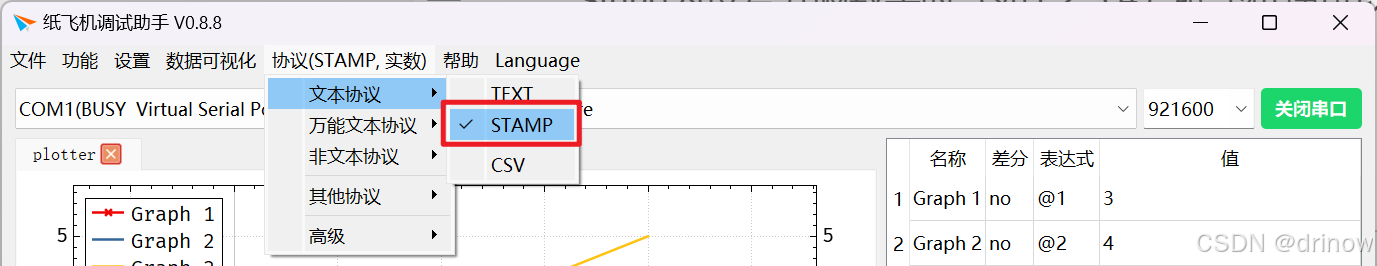

首先我们要确保软件选择了正确的协议

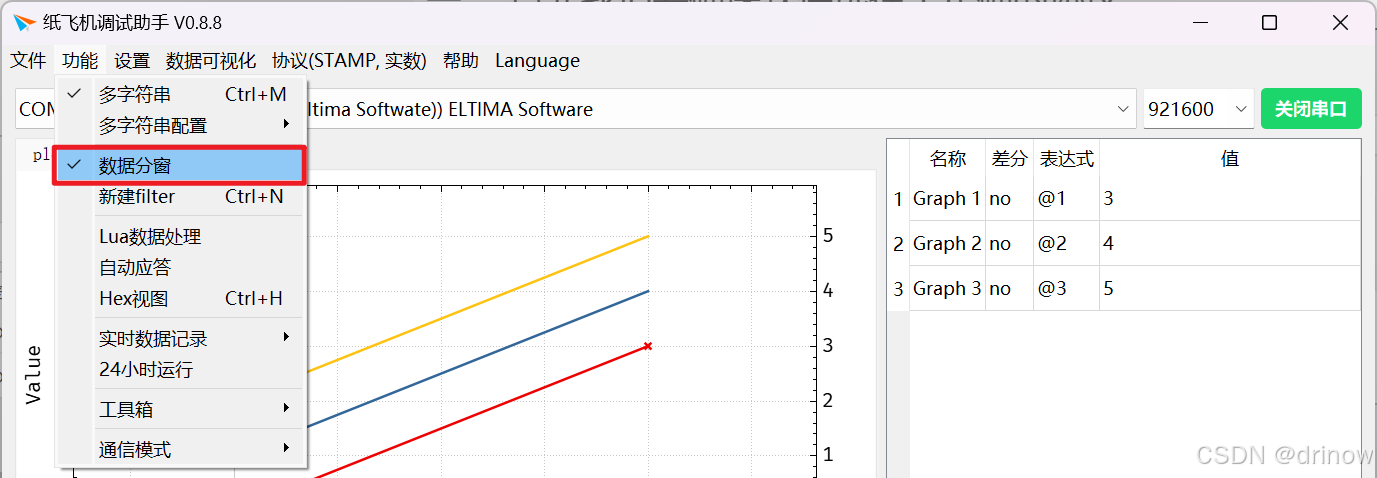

打开了数据分窗功能，并打开串口

让我们看一下示例数据，假定以下数据就是纸飞机串口工具接收到的数据

// 注意：每行数据后都有一个不可见字符换行符（\n）结尾
<0.2>{voltage}1,2
<0.2>{current}the current is 3.4mA
<0.4>{voltage}5,6
<0.4>{current}the current is 7.8mA

这组数据可以这样理解：

1. 第一、三行的数据包的title为voltage，string分别为1,2和4,5。根据规则"当string为逗号分隔数字时，软件会自动绘图"，所以这两行数据会被纸飞机绘图
2. 第二、四行的数据包为current，数据包的内容分别为the current is 3.4mA和the current is 7.8mA，不满足"逗号分隔数字"的绘图规则，所以不会被绘图，但是分窗功能对string的形式没有要求，这两行数据可以被分窗

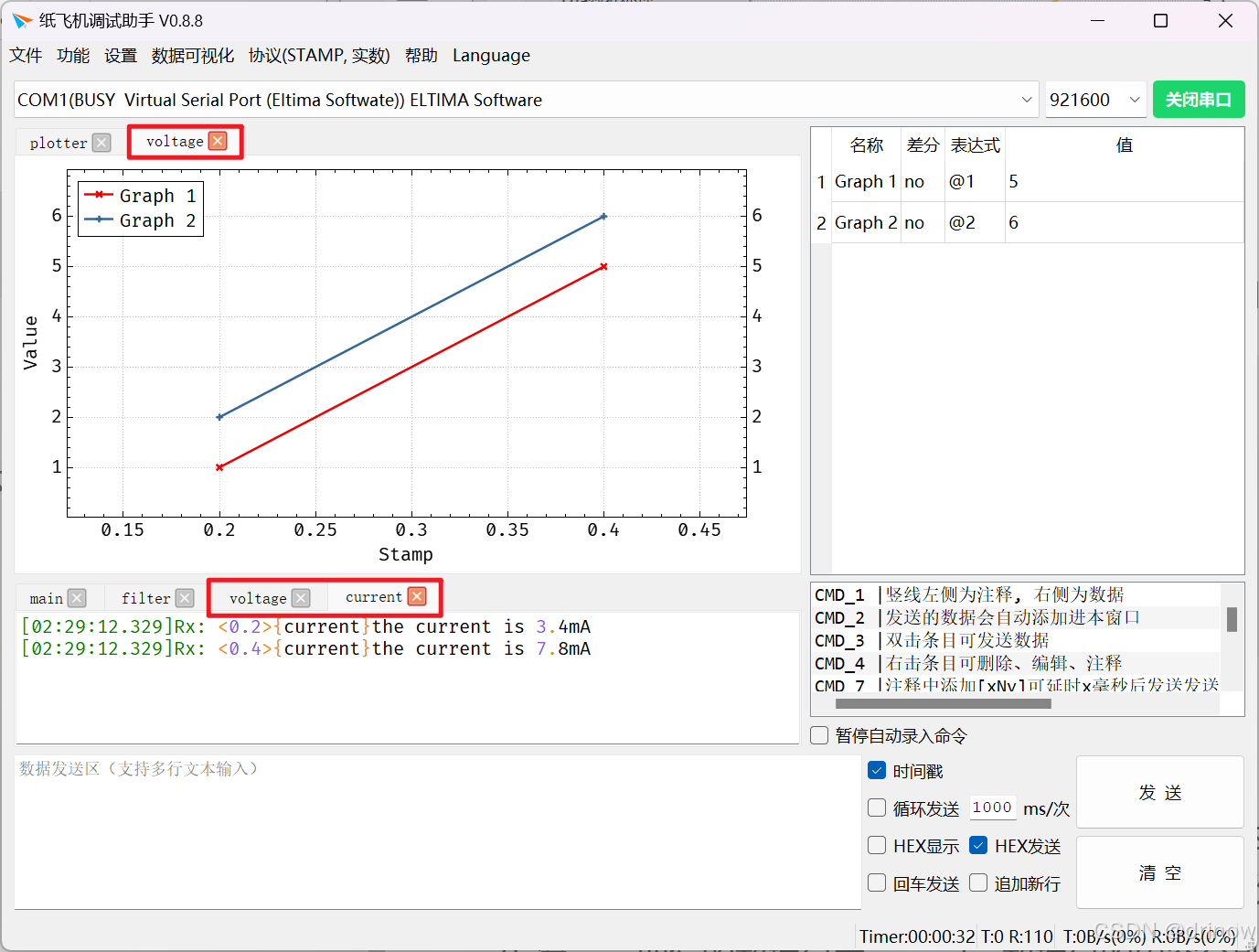

分窗结果如下：

The END
